Принцип работы трубки домофона

Что внутри домофона? Изучаем устройство и схему подключения

Домофоны являются одной из разновидностей систем контроля доступа. Люди старшего поколения могли впервые увидеть домофоны в иностранных фильмах 70-х годов. Герои картин подходили к подъездам домов, выбирали кнопку с фамилией нужного им человека, нажимали ее, разговаривали с жильцом. По его разрешению входная дверь открывалась, и люди заходили внутрь здания. В 90-е год зарубежная диковинка превратилась в привычный атрибут нашей жизни. Сначала многоквартирные дома, а затем частные домовладения стали оснащаться домофонными системами. Применение домофонов увеличило уровень безопасности граждан.

В этом материале мы постараемся познакомить читателя с устройством домофонов, принципом действия и назначением его основных узлов.

Назначение домофона

Как уже упоминалось в начале этого материала, домофоны используются для ограничения доступа нежелательных лиц на определенную территорию. В случае многопользовательских систем это подъезды многоквартирных жилых домов. Однопользовательские (малопользовательские) системы обычно ограничивают доступ на территорию частных домовладений.

Для того чтобы попасть на «охраняемую» домофоном территорию человек должен пройти процедуру идентификации. Идентификация может выполняться с помощью:

• распознавания голоса в процессе переговоров по устройству голосовой связи (в последние годы видеодомофонные системы позволяют идентифицировать людей визуально);
• с помощью индивидуального электронного ключа;
• путем набора секретного кода на цифровой клавиатуре.

В первом случае решение о предоставлении доступа принимает пользователь домофонной системы. В остальных случаях процедура идентификации выполняется микропроцессорным устройством.

Основные узлы домофонных систем

Многопользовательские домофонные системы состоят из нескольких основных узлов. Типичная схема домофона состоит из:

• блока вызова;
• блока питания;
• электрического замка;
• блока коммутации;
• абонентских переговорных трубок.

На рисунке приведена блок-схема домофона многоквартирного дома с координатным коммутатором.

Ниже мы подробно ознакомимся с устройством всех элементов домофоноой системы.

Электрический замок

В современных многопользовательских домофонных системах применяются два вида электрических замков:

• электромеханические;
• электромагнитные.

В электромеханических замках ригель (засов) запирающего устройства удерживается в состоянии «закрыто» когда на катушку встроенного электромагнита подается питающее напряжение. При снятии напряжения ригель выходит из запорной планки под действием возвратной пружины.

В дверную раму встраивается катушка мощного электромагнита установленная на часть разомкнутого магнитопровода. Вторая часть магнитопровода монтируется на двери. В момент, когда дверь подходит вплотную к дверной раме, половинки магнитопровода под действием магнитного поля притягиваются друг к другу. При «замыкании» магнитопровода дверь удерживается в запертом состоянии. Чтобы преодолеть сопротивление электромагнита требуется усилие, которое обычный человек без дополнительных средств создать не в состоянии.

Из приведенного описания замков многопользовательских систем понятно, что при исчезновении питающего напряжения они автоматически открываются. Такое устройство замков делает домофонные системы уязвимыми, но оно продиктовано требованиями пожарной безопасности.

Что касается замков индивидуальных домофонов, то они открываются с помощью электромагнита при подаче питающего напряжения. Схема подключения электромеханического замка приведена на рисунке.

Для того чтобы входные двери с электрическими замками могли автоматически запираться, их оборудуют дверным доводчиками.

Блок питания

Блоки питания домофонов вырабатывают питающие напряжения для всех элементов домофонных систем. Каких-то особенных требований, кроме надежности к блокам питания не предъявляется. Для увеличения надежности функционирования домофонов блоки питания можно дополнить блоками бесперебойного питания. Использование «бесперебойников» позволит продолжить работу домофона при перебоях в электроснабжении.

Блок вызова

Блок вызова является «мозгом» домофонной системы. Обычно вызывной блок состоит из:

• цифровой клавиатуры;
• дисплея отражающего набранные на клавиатуре цифры;
• элементов дуплексной громкой связи (динамик, микрофон);
• считывателя кодов электронных ключей;
• кнопки отрывания двери изнутри помещения.

В зависимости от типа домофонной системы и алгоритма ее работы, при наборе комбинации цифр на цифровой клавиатуре можно ввести код доступа или вызвать абонента одной из квартир. При наличии дисплея на нем будет отображаться вводимая цифровая последовательность.

Новейшие домофонные системы открываются при помощи индивидуальных электронных ключей (чипов). В чипах ключей хранится уникальный код, который считывается специальным считывателем. Прочитанный код анализируется микроконтроллером блока вызова. Если введенный код соответствует коду «зашитому» в блок вызова, микроконтроллер выдаст сигнал на открытие двери.

Помимо функции идентификации с помощью ключа, блок вызова выполняет функцию управления коммутацией устройств голосовой связи. При наборе номера квартиры включаются динамик и микрофон, формируются управляющие сигналы для блока коммутации. Блок коммутации передает сигнал вызова на абонентскую трубку. В случае поднятия абонентской трубки у вызывающего лица появляется возможность вести разговор с людьми находящимися в квартире. Домофоны обеспечивают дуплексную (двустороннюю) голосовую связь между устройством вызова и абонентским аппаратом.

Если на абонентской стороне будет нажата кнопка «открыть», разрешающий сигнал через коммутатор поступит на блок вызова. Микропроцессорная система отключит питание электромагнита замка и входная дверь откроется. Так же дверь откроется и при нажатии кнопки открывания изнутри помещения.

Блок коммутации

С помощью коммутационного блока происходит телефонное соединение между блоком вызова и абонентским аппаратом. В современных домофонных системах в основном применяются блоки коммутации координатного типа. Работа прибора происходит по следующему алгоритму. Блок коммутации принимает от разговорного блока последовательность управляющих сигналов кодирующих номер квартирного приемного устройства (трубки).

В зависимости от номера квартиры, выбираются два провода, которые соединяют абонентский аппарат с разговорной частью вызывного устройства. Не вдаваясь в подробности можно сказать, что при координатном способе коммутации для соединения 99 квартирных трубок требуется всего 20 проводов.

Устройство квартирное переговорное (трубка)

Квартирная домофонная трубка мало чем отличается от трубок обычных телефонных аппаратов. С ее помощью можно вести разговор с человеком, позвонившим в квартиру и открыть входную дверь.

В корпус трубки встраивается микрофон с транзисторным усилителем, динамик который в зависимости от положения трубки служит телефонным капчулем или зуммером вызова. На корпусе аппарата устанавливается светодиод индицирующий наличие линии.

Открытие двери из квартиры абонента происходит следующим образом. При нажатии кнопки «открыть» на корпусе квартирного переговорного устройства, происходит изменение сопротивления телефонной линии. Изменение сопротивления линии воспринимается микропроцессорным устройством как сигнал «открыть».

Принципиальная схема трубки домофона

Виды домофонных кодовых ключей и принцип их работы

Домофонные кодовые ключи можно условно разделить на два типа: контактные и бесконтактные. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Внутрь такого ключа впаивался резистор определенного номинала. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.

Если падение укладывалось в заданные параметры – дверь открывалась. Изготовить такой ключ могла не только фирма обслуживающая домофон, но и любой человек, имеющий базовые знания электротехники. Поэтому на смену аналоговым ключам быстро пришли чипы, передающие последовательный двоичный код. У таких ключей количество возможных комбинаций определяется числом передаваемых двоичных разрядов.

Цифровые ключи контактного типа могут быть изготовлены на основе чипов разных фирм. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. В зависимости от модели микрочипа, ключи имеют разный объем памяти и позволяют получить разное количество числовых комбинаций.

В последнее время многие домофоны комплектуются бесконтактными считывающими устройствами. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу. Устройства связываются между собой на частотах в несколько десятков или сотен килогерц. Радиус действия такой «радиоаппаратуры» не превышает нескольких сантиметров. Поэтому возможность перехвата радиообмена является маловероятной.

Наиболее распространенные модели

В нашей стране оборудование для домофонных систем поставляет несколько крупных компаний. Среди них можно выделить таких производителей как ООО Метаком, группу компаний VIZIN (Визит). Обе компании предлагают комплексные решения по организации систем контроля удаленного доступа (СКУД). Обе фирмы представляют широкий ассортимент домофонного оборудования.

На основе предлагаемых элементов можно создать малопользовательские и многопользовательские домофонные системы любой конфигурации. Продукцию компаний отличает высокий уровень качества и инженерной проработки. Оборудование может функционировать в сложных погодных условиях нашей страны. Антивандальное исполнение обеспечивает высокую стойкость изделий.

Заключение

В этом материале мы постарались подробно рассказать о многопользовательских СКУД, способах их построения и устройстве отдельных элементов. В последнее время люди стали активно применять малопользовательские домофоны в частных домовладениях. При этом предпочтение часто отдается видеодомофонам. Использование IP камер расширяет возможности систем контроля и увеличивает уровень безопасности граждан.

Устройство домофонной трубки — из чего состоит и как работает?

Наиболее необходимая составляющая при разработке конфигурации защиты своей квартиры, дома – система домофона.

Широкое применение данной системы безопасности приобрело в высотках и частных собственностях.

Устройство домофонной трубки – является основной составляющей системы. Применяя ее можно реализовать содействие дуплексной связи владелец-гость, возможность управлять дистанционно электромеханическим замком основной двери.

В наше время на рынке появилось большое количество различных разновидностей выполнения таких трубок.

1. Трубка домофона изнутри
2. Разновидности трубок
3. Аналоговая
4. Цифровая
5. Схема трубки
6. Особенность работы
7. Вывод

Трубка домофона изнутри

Чтобы понять, как работает домофонная трубка, для начала необходимо изучить, какие вообще есть типы и их различия.

По сути трубка – часть домофона, отвечающая за возможность поддерживания связи меж хозяином и человеком, после набора последним номера на расположенной на улице вызывной панели домофона.

По завершению беседы, хозяин имеет возможность разблокировать входную дверь дистанционно, нажав на необходимую клавишу на панели. Помимо данного, с помощью устройства домофонной трубки можно настраивать мелодию вызова (самостоятельно переходить в беззвучный режим ночью) и регулировать громкость.

Разновидности трубок

На рынке представлены пару вариантов: цифровые и координатные аналоговые.

Аналоговая

Чтобы подключить, такую трубку, потребуется матрично-координатный коммутатор (подобные функции у автоматической телефонной станции).

Присутствие такого приспособления решает проблему с обработкой сигнала от наружного блока домофона и перенаправляет его к установленной в доме, квартире домофонной трубке в какую позвонили.

Аналоговая трубка для домофона намного сложнее в установке, потому что надо будет устанавливать еще одну линию проводов от коммутатора ко всем квартирам в подъезде.

Но зато появляется возможность поддержания дуплексной звуковой связи, настраивать громкость беседы и сигнала вызова, на расстоянии выполнять некоторые действия с замком входной двери.

Цифровая

Она необходима для применения в складе улучшенных систем домофона.

В основном используются в высотках, где есть надобность во включении к единому входному блоку домофона пары трубок абонентов без использования огромного количества кабелей.

Главным достоинством такой разновидности трубок считается легкость в установке и подключении, к системе домофона еще одной абонентской точки.

Не считая того, что цифровая домофонная трубка проста в установке, имеется важность принципиального соблюдения всех подключённых джамперов во время работ по установке, смене новой трубки. В случае, совершения оплошности во время подключения, прибор не только неверно будет исполнять свои функции, но еще и будет воздействовать на функциональность общей системы домофона, затрудняя правильное функционирование.

С помощью цифрового прибора, как и аналоговой трубкой можно совершать управление удаленным электромеханическим замком, настраивать громкость сигнала вызова, изменять мелодию вызова, прибавлять/убавлять уровень громкости дуплексной связи.

Схема трубки

Схема трубки домофона достаточно проста, можно сказать даже подобна самой простой схеме трубки стационарного телефонного аппарата.

В составе схемы присутствует динамик, который воспроизводит звуковой сигнал и микрофонный аппарат, для передачи голосовых сообщений. Они находятся в корпусе трубки созданного из пластика.

Не считая звуковой системы в середине корпуса, находится регулятор громкости вызова и звукового сигнала, клавиша, чтобы управлять действиями электромеханического замка.

Трубка располагается на держателе с язычком и платой для коммутации, к какой подсоединяются джампера трубки и линия домофона. Во время включения важно не спутать джампера, потому что это приведет к неправильному функционированию всей системы домофона.

Особенность работы

Работа заключается в следующем:

• Во время набора номера необходимой квартиры на двери, сигнал вызова попадает на внутренний переговорный прибор, находящийся в жилплощади абонента.
• Когда вы снимаете трубку и начинаете общаться с вашим гостем, то начинается процесс поддержания дуплексной ассоциации, как и в обычном телефоне.
• Через назначенную клавишу возможно менять силу сигнала вызова и звуковую громкость передачи.
• Когда появилась необходимость открытия входной двери, нажмите запрограммированную клавишу дистанционного управления замком на электромагните.
• Чтобы завершить голосовую трансляцию, просто надавите на язычок трубки, повесьте на держатель трубку.

Когда наступает время выбирать, уделите интерес таким вещам.

Приобретая трубку к домофону желательно принимайте во внимание надлежащие моменты:

• особенности конструкции – они могут существовать как настенными стационарными, так и беспроводными переносными;
• из чего сделана – чем лучше будет качество материала, тем больше будет время эксплуатации прибора;
• тип трубки –цифровая, аналоговая;
• сборочное качество – довольно значительный момент, определяющий, как долго проработает трубка.

Вывод

Прибор трубки домофона, как и ее установка отличается легкостью. Как и в любом деле, здесь присутствуют уникальные аспекты. В таких аспектах отлично разбираются работники фирм, производящие монтаж и сервисное обслуживание систем домофона.

Во избежание неправильной работы системы домофона, в случае выхода из строя, смене трубки, ничего не трогайте сами, лучше обратитесь за советом к профессионалам своего дела. Они не только помогут с выбором подходящего варианта трубки под определенную модель домофона, но еще и выполнят качественную установку прибора со всеми его настройками или его ремонт.

На видео: Виды домофонных трубок — особенности подключения

Схема трубки домофона: принцип работы, разновидности, устройство, установка

К наиболее важным элементам домофонной системы относится абонентское переговорное устройство. Оно предназначается для общения с визитером и принятия решения об открытии двери, находясь в квартире. Схема трубки домофона достаточно простая, поэтому разобраться с ней может каждый желающий.

Особенность работы

Особое распространение домофонов в жилых домах и общественных заведениях обусловлено возможностью контролировать поток людей и ограничить объект от несанкционированного доступа. Многопользовательские комплексы включают ряд важных компонентов. Среди них:

1. Вызывной блок.
2. Блок питания.
3. Электрический замковый механизм.
4. Коммутационный блок.
5. Абонентское переговорное устройство.

Сегодня встречаются два типа замков:

1. Электромагнитные.
2. Электромеханические.

Первые производят закрытие двери посредством магнитного поля. Для этого в дверную конструкцию интегрируют катушку мощного электромагнита, которая находится на части разомкнутого магнитопровода. Оставшаяся часть находится на двери.

Электромеханические конструкции находятся в закрытом состоянии после подачи на катушку электромагнита питающего напряжения. Если оно отсутствует, ригель покидает запорную планку с помощью возвратной пружины.

На вызывном блоке снаружи находится клавиатура для набора номера квартиры, монитор, где отображаются введенные комбинации, составляющие дуплексной связи (микрофон и громкоговоритель), считыватель кодов и клавиши для открытия двери изнутри.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.

Внутреннее строение абонентского устройства остается понятным для среднестатистических пользователей. При этом в продаже представлены разные модификации и типы оборудования, поэтому при совершении выбора могут возникнуть некоторые сложности.

Разбираясь, как работает домофонная трубка, следует ознакомиться со следующим принципом:

1. При наборе номера квартиры через вызывной блок происходит отправка сигнала на внутреннее абонентское устройство, которое расположено в помещении.
2. После снятия трубки с посадочной площадки и начала разговора запускается дуплексная связь наподобие обычного телефонного соединения.
3. С помощью соответствующей клавиши собственник жилья может открыть дверь.
4. Также на трубке предусмотрены кнопки для регулировки громкости и изменения силы сигнала вызова.
5. Для завершения голосовой связи достаточно надавить на язычок трубки и повесить ее обратно на место.

Как устроена трубка домофона

Схема внутреннего устройства трубки для домофона выглядит достаточно просто. Она представляет собой важный компонент для организации дуплексной связи между собственником жилья и визитером после ввода последним соответствующей команды на улице.

Завершив разговор, владелец помещения может отпереть дверь с помощью соответствующей клавиши. Кроме обеспечения возможности удаленного разговора, переговорный аппарат поддерживает разблокировку замка, настройку мелодии вызова или активацию беззвучного режима, изменение уровня громкости и прочие полезные опции.

По сути, трубка домофона представляет собой аналог обычного телефонного устройства, поддерживающего связь между хозяином квартиры или частного дома и гостем, который находится на улице у вызывного блока.

Разновидности трубок

На рынке представлено 2 основных вида домофонных трубок:

1. Аналоговые.
2. Цифровые.

Аналоговая

Для подсоединения оборудования нужен координатно-матричный коммутатор, работающий наподобие телефонной станции. Этот аппарат обрабатывает данные от наружного блока и отправляет их непосредственно трубке, установленной внутри квартиры после ввода номера.

Устанавливать аналоговую трубку для домофона сложнее, чем цифровой вариант, поскольку принцип действия устройства предусматривает дополнительную прокладку кабелей от коммутатора к абонентам.

Такие инструменты создают дуплексную связь, имеют регулировку громкости разговора и сигнала вызова, а также умеют удаленно управлять замковым механизмом.

Обычно, цифровые трубки используются в многоэтажных сооружениях, где требуется подключить большое количество пользователей к одному домофону.

Цифровая

Данная разновидность домофонной трубки используется в более прогрессивных охранных комплексах, включая модели с поддержкой видеосвязи. Она подходит для использования в многоквартирных сооружениях, где есть необходимость подключить к одному входному блоку несколько абонентов без использования большого количества проводов.

Достоинством подобной системы является простота установки и возможность быстрого подсоединения новых линий.

Но не смотря на простоту прокладки, необходимо строго придерживаться схемы и рекомендаций завода-изготовителя. Особое внимание следует уделять подключение джамперов. Если при коммутационных работах будут допущены ошибки, то работа системы окажется под угрозой.

Как и аналоговые приборы, цифровые трубки умеют управлять замковыми механизмами, регулировать интенсивность вызова и громкость связи.

Устройство трубки домофонов Визит

Схема трубки домофона Визит не отличается от строения схожих устройств от других производителей. Она состоит из динамика, который воспроизводит звук во время разговора, а также из микрофона для передачи голосовых данных. Эти компоненты спрятаны в пластиковом корпусе.

Помимо звукового оборудования, в системе домофона есть регулятор громкости вызова и звука, а еще клавиша для сопряжения с электромеханическим замком.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.

Саму трубку фиксируют на специальном держателе с язычком и коммутационной платой. К последней подводятся джампера и линия от общего комплекса. Во время подсоединения необходимо учитывать полярность и правильность сопряжения, чтобы избежать некорректной работы системы.

На что обратить внимание при выборе

Перед тем как выбрать трубку для домофона, следует рассмотреть основные типы подобных приборов, которые есть на рынке и подобрать совместимый вариант под домофонный аппарат в своем доме. Особое внимание следует уделить таким характеристикам:

1. Внутреннему строению и способу монтажа – по конструктивным параметрам трубки бывают стационарными, крепящимися к стене, и переносными – беспроводными.
2. Материалу сборки корпуса – это влияет на долговечность и надежность техники в процессе эксплуатации.
3. Тип устройства – трубки бывают аналоговыми или цифровыми.
4. Качество сборки – влияет на долговечность системы.

Внутреннее строение абонентского устройства, как и работы по его монтажу, не выделяются особой сложностью. Но и в этом вопросе существуют подводные камни и некоторые нюансы, с которыми знакомы опытные специалисты, занимающиеся установкой и настройкой оборудования.

Для исключения проблем с работой переговорного аппарата при его замене лучше связаться с опытными мастерами. Они подберут подходящую модель для вашей системы и выполнят профессиональный монтаж.

Видео — ремонт домофонной трубки

На видео — диагностика цепей домофонной трубки и прозвонка её мультиметорм:

Как работает схема трубки домофона Цифрал: от А до Я

Современные системы контроля доступа в подъезды стали популярны потому, что обеспечивают безопасность жильцов, сохранность имущества, чистоту лестничных площадок. Но они могут ломаться и требуют вызова дорогого специалиста.

Однако во многих случаях ремонт доступен своими руками, если известна схема трубки домофона Цифрал.

Статья очень просто объясняет, как выполнить подобную работу и где взять схему любой модели оборудования этой компании.

• Простыми словами о конструкции
  • Общая схема
  • Как устроена трубка Цифрал
• Как надежно подключить трубку
• Чем отличаются модели Цифрал
• Секреты ремонта трубки своими руками
  • Как устранять механические поломки
  • Типовые электрические дефекты
• Полезные ресурсы от производителя

Простыми словами о конструкции

Общая схема

Домофонные системы работают на основе одной из двух технологий:

1. устаревающей координатно-матричной;
2. либо более современной цифровой.

В обеих схемах квартирные трубки соединяются проводами с коммутатором подъездной станции. Их отличие:

• при первом методе число проводников повторяет количество обслуживаемых квартир;
• цифровой способ предусматривает центральную магистраль, обеспечивающую ответвления к абонентам.

Домофон цифровой системы

Это наиболее дорогое оборудование. Оно создается на обслуживание до 255 квартир одновременно.

Общая схема

Подключение квартирных аппаратов выполняется двужильным медным кабелем. Его монтируют параллельными цепочками по каждому стояку внутри подъезда. Все трубки подключают в параллель с соблюдением полярности.

Для разграничения номера квартиры внутри корпуса каждой трубки есть плата установки перемычек. Их называют «джамперы», а нанесенная нумерация позволяет выполнять кодирование.

Чтобы ввести номер квартиры достаточно замкнуть джамперы, сумма маркировки которых даст нужное число.

Например, любимая нами квартира №13 вводится замыканием перемычек №1, 4, 8.

Все остальные контакты на этой плате должны быть разомкнуты.

Принцип работы

Когда абонент набирает номер квартиры на входе в подъезд, то сигнал от процессора поступает на все подключенные аппараты. Однако сработает только тот, где совпадет количество установленных джамперов.

Во время замены трубки или монтажа нового видеодомофона следует выставлять количество перемычек по номеру квартиры, как и ранее. Если этого не сделать, то аппарат правильно работать не будет.

Цифровой домофон здания зависит от состояния оборудования в квартирах.

Когда кто-то из жильцов меняет трубку и неправильно настраивает перемычки, то неисправность появляется во всей системе. Требуется ее ремонт и поиск дефектов представителем обслуживающей компании.

Домофон координатно-матричной системы

Это проверенное временем оборудование. Поломка любой квартирной трубки не влияет на работу домофона здания.

Общая схема

Каждая квартира подключается к коммутатору отдельной парой, чем создается большой расход провода.

Принцип работы

Кабель от коммутатора прокладывают многожильным. Его провода разбивают на две группы:

1. блок десяток;
2. единицы.

Блок десяток подключают к плюсу, жилы маркируют от нуля до семи. А на группу единиц подводится минус системы. Ее маркировка выполняется от 1 до 10.

Для подключения оборудования квартиры плюс ее трубки монтируют на контакт десяток, а минус — единиц. Например, квартира №72 подключается минусом на Е7, а плюсом — D2.

Таким образом работает оборудование для квартир с номером до 80. Если возникает необходимость большего использования номеров, то применяют технологию смещения параметров настроек.

Она предусматривает возможность перепрограммирования номеров, начинающихся с цифры 81. В этом случае для замены трубки необходимо знать эти настройки.

Зданиям с небольшим количеством квартир подходит более дешевое оборудование: домофон со встроенным коммутатором. В ней предусмотрено прямое подключение квартиры с панелью вызова.

Как устроена трубка Цифрал

Рассмотрим на примере модели Cifral КЛ-2.

На фото видно, что в ее составе имеются:

• динамик сверху;
• микрофон снизу;
• небольшая плата с электронными компонентами;
• соединительные провода.

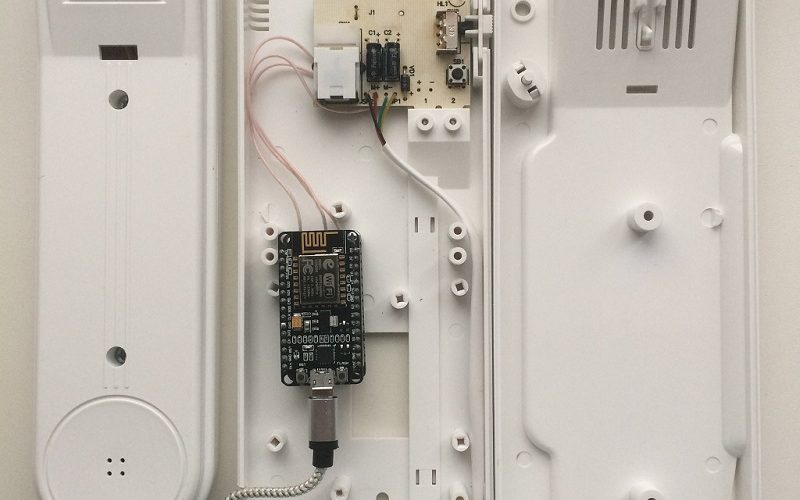

Внутреннее устройство платы настенного блока

Оно показано ниже более крупным планом.

Кнопка открытия двери выполнена на основе микропереключателя. Геркон управляет положениями трубки: поднята или опущена.

Электрические характеристики

Трубка Цифрал КЛ-2:

• во время разговора потребляет ток 18÷22 мА;
• работает от напряжения на линии в режиме дуплекса (трубка поднята) — 5,8÷6,3 В;
• в обычном состоянии до момента поступления вызова с уличного пульта обесточена, напряжение на нее не поступает.

Функции

• звуковую и световую индикацию вызова абонента;
• регулировку громкости звукового сигнала;
• возможность отключения звука при вызове;
• одновременное прослушивание и ведение разговора (режим дуплекс);
• дистанционное открытие двери.

Как надежно подключить трубку

Правильно выполнить ремонт можно только в том случае, если имеется схема трубки домофона Цифрал.

На ней надо обращать внимание на механические переключатели, осуществляющие коммутацию электрической цепи. Они выделены красными стрелками: это SW1, SW2, SB1.

В упрощенном виде эту схему можно представить последовательной цепочкой из диода и сопротивления.

Это значит: чтобы она нормально работала, необходимо строго соблюдать полярность при подключении проводов от коммутатора. Входные контакты для этой цели на корпусе трубки Цифрал помечены знаками «+» и «-».

Чем отличаются модели Цифрал

Благодаря расширенному производству и постоянному вниманию производителя к запросам потребителей линейный ряд трубок Цифрал имеет большой ассортимент. В продаже можно выбрать оборудование различное по габаритам, форме, дизайну и функциональным возможностям.

Существуют устройства, позволяющие устанавливать в квартиру не одну, а две трубки, разнесенные по разным помещениям.

Эксклюзивные модели, которые ценят неординарные люди, могут быть изготовлены под индивидуальный заказ.

Оборудование выпускается для работы в режиме аудио или видео общения.

Производство трубок Цифрал представлено в видеоролике владельца ООО НТП Cifral.

Как и любая техника, трубка может поломаться. Это типичный недостаток оборудования у домофонов любой системы.

Однако, трубку Cifral не так уж сложно восстановить без привлечения посторонних специалистов.

Секреты ремонта трубки своими руками

Неисправности могут возникнуть при механическом повреждении пластмассового корпуса или в результате отказа электронной схемы.

Как устранять механические поломки

Сколы корпуса возникают редко. Их причиной могут быть резкие удары или падения с высоты на твердую поверхность. Чаще всего при эксплуатации обламывается язычок, на который навешивается трубка.

В этих случаях можно попытаться трещины запаять паяльником.

Однако его жало имеет повышенную температуру: она легко прожигает пластмассу. Работать надо через фольгу, лезвие ножа или любой плоский металл.

Пайка пластмассы требует определенных навыков. Чтобы сразу не испортить корпус и выполнить работу аккуратно потренируйтесь делать подобные операции на ненужных деталях.

Типовые электрические дефекты

К ним относятся:

1. Отказ кнопки открытия двери.
2. Сброс информации при попытке открыть дверь дистанционно.
3. Сброс вызова при поднятии трубки.
4. Ухудшенная слышимость.

Эти неисправности довольно подробно раскрыты в статье о ремонте трубки домофона своими руками. Читайте. Дополнительно обратите внимание на комментарии от посетителей сайта. В них уже заданы вопросы, которые возникли у людей в процессе эксплуатации трубок домофона разных производителей.

Мы постарались на них подробно ответить. Не упустите свой шанс ознакомиться с этой информацией.

По вопросам устранения возникших дефектов рекомендую посмотреть видеоролик владельца All about everything «Ремонт трубки домофона».

Здесь грамотно и подробно излагаются все технические моменты работы электрической схемы.

Полезные ресурсы от производителя

Когда мне понадобилась схема трубки домофона Цифрал серии КЛ-2, то пришлось довольно много затратить сил и энергии на ее поиски. Сейчас ситуация изменилась.

Компания Cifral на своем сайте опубликовала схемы всех марок систем домофонов, которые она выпустила в продажу. Их число подходит к двум сотням.

Все эти документы выполнены в формате *.pdf. Скачать их можно по этой ссылке. Для удобства последующей работы рекомендую их распечатать на бумаге.

Если у вас еще остались вопросы, то задавайте их в комментариях. Ответ получите обязательно.

Трубка домофона: виды, устройство и принцип работы

1. Как она устроена?
2. Схема и принцип работы
3. Разновидности
4. Как выбрать?
5. Как подключить?

Все чаще современные подъезды многоквартирных и многоэтажных домов оборудуются специализированными домофонными сетями. В первую очередь, такие устройства обеспечивают безопасность вашего жилища и ограничивают проход в парадную для посторонних людей.

В целом домофонная система состоит из большого количества элементов и деталей. Одним из ключевых компонентов является трубка для домофона, которая устанавливается непосредственно в квартире жильцов. При помощи данного устройства хозяин квартиры может связаться с позвонившим в его дверь человеком, а также открыть железную дверь подъезда для долгожданных гостей.

Сегодня на рынке можно найти большое количество разновидностей подобных домофонных трубок. В этой статье мы раскроем вопросы устройства и принципа работы конструкции, а также поговорим о том, как правильно выбрать и подключить ключевой элемент домофонной системы.

Как она устроена?

Трубка для домофона – основной элемент всей системы. Традиционно она располагается около входной двери жилища. Ее прямое назначение – обеспечение и поддержание связи между хозяином квартиры и гостем. С помощью данной трубки находящийся в квартире человек имеет возможность открыть дверь – данная манипуляция осуществляется с помощью включения кнопки, расположенной на корпусе трубки.

Еще одна важная деталь корпуса – это регулятор громкости, с помощью которого вы можете регулировать уровень слышимости разговора и громкость самого звонка, что особенно важно в том случае, если в квартире проживают пожилые люди и маленькие дети.

С помощью переключателя вы также можете осуществлять управление, а именно, убедиться в том, что трубка включена или выключена. К функциональным элементам, входящим в устройство, относятся такие компоненты, как динамик и микрофон.

Схема и принцип работы

В первую очередь стоит отметить, что конструкция устройства довольно проста по своей природе и мало чем отличается от конструкции обыкновенного домашнего телефона. Домофонная трубка традиционно подвешивается на стену, соответственно, она опирается на основу-держатель.

Для того чтобы привести устройство в работу, человек, стоящий у входной двери, на которой установлен домофон, набирает на его дисплее необходимый номер квартиры. После этого на конкретную трубку передается вызов и поступает сигнал, который влечет за собой звуковое сопровождение.

Когда хозяин жилища снимает трубку домофона, он имеет возможность пообщаться с тем, кто стоит у двери.

Таким образом обеспечивается безопасность и устраняется возможность проникновения не только в жилище, но и даже в подъезд нежелательных лиц.

Разновидности

Вообще говоря, сегодня на рынке представлено две основные разновидности трубок для домофона: координатная аналоговая и цифровая. Рассмотрим данные типы устройств более подробно.

Телефонная переговорная трубка аналогового типа для подъездного домофона обладает довольно сложной конструкцией. Так, для ее функционирования необходимо наличие особого координатно-матричного коммутатора. Данное беспроводное устройство обеспечивает обработку сигнала таким образом, что набор квартиры на экране домофона провоцирует звонок именно в той квартире, номер которой был набран, а не в какой-либо другой. Таким образом, отсутствие данного коммутатора приводит в беспорядок связь главного устройства домофона с отдельными элементами, расположенными в различных квартирах.

Важно отметить и тот факт, что установка аналогового устройства требует дополнительных усилий, в частности – прокладки специализированных кабелей.

Помимо описанных выше, бывают и цифровые трубки, предназначенные для аудиодомофона. Также ими можно снабдить и видеодомофон. Эти устройства являются более совершенными в своей конструкции. Кроме того, они довольно просто и быстро устанавливаются.

Как выбрать?

Особого внимания требует процесс выбора аппарата. В ходе покупки важно учесть несколько особенно важных характеристик.

• В первую очередь определитесь с тем, какой тип устройства вам подойдет больше. Так, на рынке можно найти настенные модели, передвижение которых ограничено, либо более мобильные беспроводные варианты. Последние обойдутся дороже, однако иногда их использование более оправдано. Например, если вы обладаете довольно просторной квартирой и можете не услышать звонок трубки, которая будет прикреплена в коридоре.
• Еще одна важная характеристика – материал, из которого изготовлена трубка. Старайтесь избегать дешевого и некачественного пластика, иначе устройство довольно быстро придет в негодность.
• Следует обратить внимание и на цвет. Черная трубка окажется более практичной в интерьере светлых тонов – она будет четче выделяться. К тому же на ней не так будут видны загрязнения. Соответственно, темному интерьеру больше подойдет трубка в светлых расцветках.
• От качества сборки также зависит срок и долговечность службы.
• Не стесняйтесь узнать у продавца страну и фирму-изготовитель. Данные показатели влияют на качество товара.
• Попросите предоставить лицензии и сертификаты качества. Это позволит избежать контрафактного товара.

Как подключить?

Процесс подключения может разниться в зависимости от аналогового или цифрового типа. Однако и в том и в другом случае следует внимательно продумать некоторые детали.

• Для начала следует определиться с местом расположения – чаще всего трубку крепят у двери. Если же вы приобрели мобильное устройство, то о данном шаге вы можете не беспокоиться.
• В том случае, если вы устанавливаете аналоговую трубку, то следует позаботиться о подключении коммутатора и проводов. Здесь важно правильно подсоединить все контакты. Помните, что сумма контактных номеров должна быть такой же, как и номер конкретной абонентской точки (за счет этого будет обеспечиваться связь).
• После этого с соблюдением полярности клемм нужно подсоединить провода. Если же производится установка цифровой трубки, то нужно подключить все джамперы.

Когда основная часть процесса осуществлена, необходимо позаботиться о тестировании системы, чтобы удостовериться в корректности работы.

О том, как установить домофонную трубку самостоятельно, смотрите в видео ниже.
