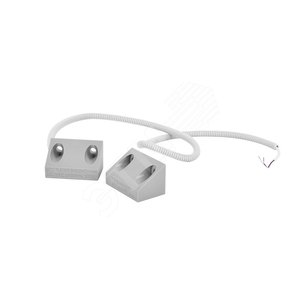

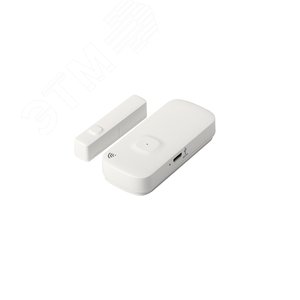

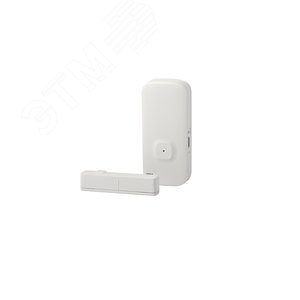

Датчик открытия двери EMS

• Код товара 558569
• Артикул EMS-SOD
• Производитель ЦМО/EMS

Датчик открытия/ закрытия двери, окон.

• Код товара 9383501
• Артикул Powernet-MK
• Производитель Sibling

Сделано
в России

Датчик открытия/ закрытия двери, окон.

• Код товара 3735453
• Артикул Powernet-ZMK
• Производитель Sibling

Сделано
в России

Датчик магнитоконтактный, врезной для деревянных дверей, зазор 35 мм (ST-DM020)

• Код товара 4843716
• Артикул smkd0209
• Производитель Smartec

Датчик магнитоконтактный, накладной для металлических дверей, металлорукав, зазор 60 мм (ST-DM140NC-SL)

• Код товара 5439819
• Артикул smkd0219
• Производитель Smartec

Датчик магнитоконтактный, врезной для металлических дверей, зазор 35 мм (ST-DM030NC-WT)

• Код товара 4521014
• Артикул smkd0210
• Производитель Smartec

Датчик магнитоконтактный, врезной для металлических дверей, под винт, зазор 30 мм (ST-DM031NC-WT)

• Код товара 6980142
• Артикул smkd0211
• Производитель Smartec

Датчик магнитоконтактный, врезной для металлическ х дверей, под винт, зазор 30 мм (ST-DM031NC-BR)

• Код товара 9362620
• Артикул smkd0211.1
• Производитель Smartec

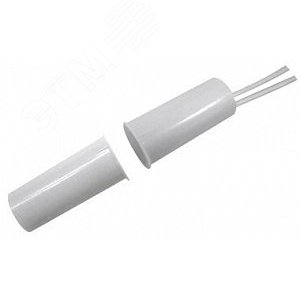

Датчик магнитоконтактный, НР, врезной для деревянных дверей миниатюрный, зазор 25 мм (ST-DM015)

• Код товара 3834781
• Артикул smkd0401
• Производитель Smartec

Датчик магнитоконтактный, НЗ, серебряный, накладной для металлических дверей, зазор 50 мм (ST-DM130NC-SL)

• Код товара 1253974
• Артикул smkd0217
• Производитель Smartec

Датчик магнитоконтактный, НР, коричневый, накладной для деревянных дверей, зазор 25 мм (ST-DM125NO-BR)

• Код товара 3786802
• Артикул smkd0216.1
• Производитель Smartec

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

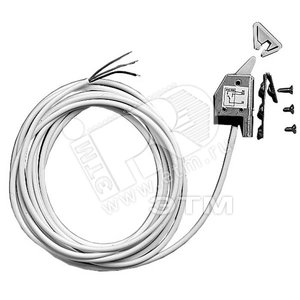

Датчик открытия двери

Датчик открытия двери, или геркон, используется в системах сигнализации, чтобы отслеживать момент и время открытия дверей, окон, ворот и других раздвижных систем. Область их применения довольно широка благодаря техническим характеристикам. Датчики можно устанавливать во влажной и пыльной среде, они выдерживают перепады температур от -60 до +120 градусов и позволяют обеспечивать охрану складов, офисов, магазинов, квартир от злоумышленного проникновения. Сегодня стоимость герконов намного ниже, чем стандартных реле.

Охранный датчик — это загерметизированный переключатель, в котором находятся пружинные контакты из ферромагнитного материала. Главные детали геркона — две пластины. Одна изготовлена из никеля, другая — из стали. Пружинные контакты размещаются в стеклянных колбах, в которых образуется магнитное поле, из-за чего происходит воздействие на пластины и работу геркона.

Принцип работы датчика открытия дверей

Принципом работы датчика является электромагнитное поле, при размыкании которого подается тревожный сигнал на пульт охраны, мобильный телефон или другой гаджет. Время подачи сигнала на блок управления сигнализации измеряется миллисекундами, что обеспечивает высокую степень защиты.

Магнитные контакты подразделяются на следующие виды:

1. Замыкающиеся. При отсутствии магнитного поля происходит размыкание, а при его наличии контакты замыкаются.
2. Размыкающиеся. Замыкание контакта осуществляется при отсутствии электромагнитного поля, размыкание — при его наличии.
3. Переключающиеся, с тремя контактами. Замыкается одна пара контактов при наличии магнитного поля. При его отсутствии замкнута другая контактная группа.

Датчик для двери отличается и своими конструктивными характеристиками.

Герконовые контакты выпускаются двух видов:

1. С сухими контактами.
2. Ртутные (мокрые). Поверхность контактов в колбе обрабатывается ртутью, что уменьшает электросопротивление, а также препятствует вибрации пластин во время эксплуатации.

Важно перед приобретением и установкой извещателя в помещении, проконсультироваться с профессионалами. Они помогут подобрать вам необходимое оборудование, соответствующее условиям, в которых оно будет использоваться.

Беспроводные модели

Беспроводные модели магнитно-контактных датчиков дверей называются радиогерконами и применяются для охранных сигнализаций, работающих в GSM-диапазоне. Некоторые модели сенсоров оснащаются дополнительными разъемами для подключения дополнительных проводных датчиков. Это дает возможность перекрывать несколько охраняемых зон с помощью открытия и закрытия (окна, люки, ворота).

Беспроводные датчики для дверей имеют свой бесперебойный источник питания и не нуждаются в дополнительном подключении питания. Батарея рассчитана на бесперебойную работу до 5 лет. В случае срабатывания геркона, на открытие подается сигнал на GSM-сигнализацию с последующим оповещением (на телефон) владельца помещения о проникновении злоумышленников на объект.

Варианты использования

Герконы широко применяются в устройствах позиционирования. Принцип работы следующий: к подвижной детали крепят магнит, а к неподвижной — датчик геркона.

Магнитоконтактные извещатели используются:

• в музыкальных инструментах (синтезаторы);
• в клавиатурах промышленного оборудования;
• в охранной сигнализации;
• в лифтах;
• в осветительной аппаратуре.

Чтоб при открытии входной двери автоматически включался свет и через несколько минут выключался, нужно установить геркон и подключить его к приборам освещения. Такая система применяется в многоквартирных домах.

Преимущества и недостатки

Преимущества герконовых датчиков:

• компактные размеры;
• небольшая масса;
• быстрое срабатывание;
• надежность;
• длительная работа.

Благодаря этим преимуществам, магнитные датчики широко используются в оборудовании.

Существенных минусов у геркона несколько:

• низкая ударопрочность;
• подверженность внешним магнитным полям;
• неустойчивость к сильным вибрациям.

Магнитные извещатели для дверей на данный момент являются самыми надежными и безотказными. Важно не забывать проводить ТО в установленные сроки, для бесперебойной работы всей системы охраны.

За семью замками: датчик открытия дверей и окон в Вашем доме

За семью замками: датчик открытия дверей и окон в Вашем доме

Сейчас «сверхпрочная» бронированная дверь и решетки на окнах — сомнительный уровень безопасности дома. Интеллектуальные решения, к которым прибегают злоумышленники, могут «обмануть» даже самую сложную замковую систему. А значит, пора задуматься о более серьезном способе защиты своего дома от «незваных гостей».

Это вовсе не значит, что вопрос о безопасность жилища обязательно оставит дыру в семейном бюджете. Современные умные устройства не только обеспечат сохранность Вашего имущества, но и не потребуют глобальных вложений в общую систему безопасности дома.

• Датчик открытия двери и окон
• Для чего нужен датчик открытия
• Установка датчика
• Обзор популярных моделей

Датчик открытия двери и окон

Датчик открытия окна и двери — это миниатюрное устройство, которое можно закрепить на дверь, окно, дверцу тумбочки, гаражную дверь и любую другую открывающуюся поверхность, чтобы вовремя предотвратить вторжение «нежелательных гостей» или быть в курсе «несанкционированных» открытий стола с важными документами или двери в рабочий кабинет.

Конструкция датчика открытия

Устройство открытия представляет собой два миниатюрных блока — магнитный датчик и вспомогательный магнит. Датчик включает в себя геркон — электромеханическое устройство, внутри которого находятся контакты. Они смыкаются благодаря воздействующему на них магнита. Когда магнит удаляется от геркона, контакты внутри него размыкаются и происходит замыкание цепи, ввиду чего срабатывает сигнал тревоги.

Для чего нужен датчик открытия

Прежде всего датчик открытия нужен для контроля доступа в офис, квартиру, частный дом или любое другое пространство.

• защиты от взлома и несанкционированного проникновения. Зафиксирует открытие или закрытие окна или двери, предупредит хозяина о действиях злоумышленников, отправит экстренный сигнал в охранную компанию;
• помощи в уходе за пожилыми людьми. Например, датчик «отследит», когда человек вышел из дома или вернулся. Можно установить датчик на ящик с медикаментами, чтобы убедиться, что человек не принял лишние лекарства. Это касается тех пожилых людей, которые имеют нарушения с памятью и живут одни;
• присмотра за детьми. С помощью датчика, можно отслеживать, когда дети вернулись из школы, или проследить, чтобы маленький ребенок не открыл окно или не вышел на улицу. Также можно контролировать любопытство детей к заглядыванию в шкаф с лекарствами, домашний бар или в другие небезопасные для детей места в доме.

Взаимодействие датчика с другими устройствами

Датчик открытия удобно привязывать к другим устройствам. Помимо основной задачи — уведомлении хозяина о действиях злоумышленников и включении сигнализации — можно настроить следующие функции:

• включить или отключить свет;
• активировать запись камеры видеонаблюдения;
• подать сигнал в систему пультовой охраны;
• отключить климатическую технику, когда человек открывает окно или уходит из комнаты.

Например, нужно определить на какой поверхности будет установлен датчик:

• на металлической поверхности,
• на деревянных или пластиковых конструкциях.

По виду подключения делится на:

• скрытое,
• открытое подключение.

На металлические конструкции лучше всего устанавливать датчики открытия для металлических дверей, ставней и т. д. От обычных пластиковых устройств их отличает мощность магнита.

Датчик крепится на дверной косяк или оконную раму, магнитный модуль — на створку.

Когда магнит и геркон расположены близко друг к другу, это значит, что датчик находится в магнитном поле. Когда магнит (при открытии окна, например) удаляется от датчика, магнитное поле ослабевает, контакт замыкается и срабатывает сигнализация.

Обзор популярных моделей

Датчик открытия двери/окна DIGMA DiSense D1

Эта модель беспроводного датчика — бюджетный вариант датчиков открытия нового поколения. Управление датчиком осуществляется через приложение. Монтаж устройства не занимает много времени, достаточно лишь прикрепить его (с помощью двустороннего скотча) к рабочим поверхностям и настроить сопряжение с мобильным приложением.

Из минусов на данный момент отмечают отсутствие возможности создания пользовательских сценариев.

Средняя стоимость — 900 рублей.

Датчик открытия двери/окна Ectocontrol проводной

Единственный из представленных датчиков — проводной датчик открытия EctoControl, который входит в систему безопасности дома EctoControl. Если в квартире происходит внештатная ситуация, например сработал датчик открытия, включается светозвуковая сигнализация, а хозяин квартиры получает SMS-уведомление о несанкционированном открытии двери или окна.

Модель подходит для установки на все поверхности с помощью шурупов или клеевого состава (для монтажа на стеклянных поверхностях).

Средняя стоимость — 390 рублей.

Беспроводной датчик открытия двери Sapsan DM-100

Этот датчик открытия не подходит для металлических поверхностей. В остальном модель ничем не отличается от своих беспроводных «товарищей». Извещение о тревоге происходит путем светоиндикации, звукового сигнала и оповещения контрольной панели, к которой подключен датчик.

Средняя стоимость модели — 490 рублей.

Датчик открытия двери/окна RUBETEK RS-3210

Эта модель датчика открытия — один из элементов умного дома Rubetek. Датчик rubetek подключается к Tion Бризер 3S Rubetek, который может объединять умные датчики в единую сеть безопасности дома и выполнять функцию центра управления.

Как это работает в связке с бризером? Все просто — закрепляете датчик на двери, создаете в приложение условие «Закрыто». Бризер будет отключаться, если Вы выходите из комнаты и закрываете дверь. Также, если установить датчик на окно, можно создать подходящее условие: например, при открытии окна бризер будет отключаться.

Безопасность нашей семьи — главная задача «умных» устройств!

Датчик открытия дверей и окон системы умный дом Xiaomi

Несмотря уже на большое количество обзоров по тематике умного дома экосистемы Xiaomi, я совершенно незаслуженно обходил вниманием, один из самых доступных и очень полезных сенсоров системы — датчик открытия окон и дверей. Кроме своих основных функций, которые заложены в его названии, этот датчик является самым легко модифицируемым датчиком системы, и сфера его применения — намного больше чем кажется на первый взгляд. Но первый свой обзор по этому датчику я все же посвящу его основному функционалу, но упомяну и о возможных модификациях.

Где купить?

Осмотр

Начну как всегда с внешнего вида — как и все остальные датчики системы — это коробка из белого картона, с полиграфией в серых тонах. Коробка очень похожа по размерам на коробку для беспроводной кнопки — плоская и квадратная.

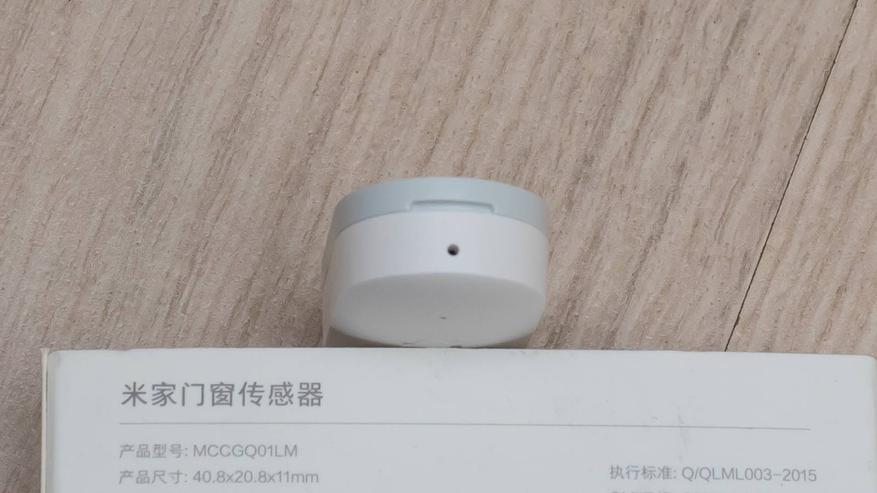

На задней стороне, имеется некоторая техническая информация, из интересного, кроме габаритов — это протокол работы ZigBee, то есть для работы необходим шлюз Xiaomi Gateway, и тип используемой батарейки — 1632. Батарейками 2032 и 2450 я уже запасся, придется еще добрать 1632х.

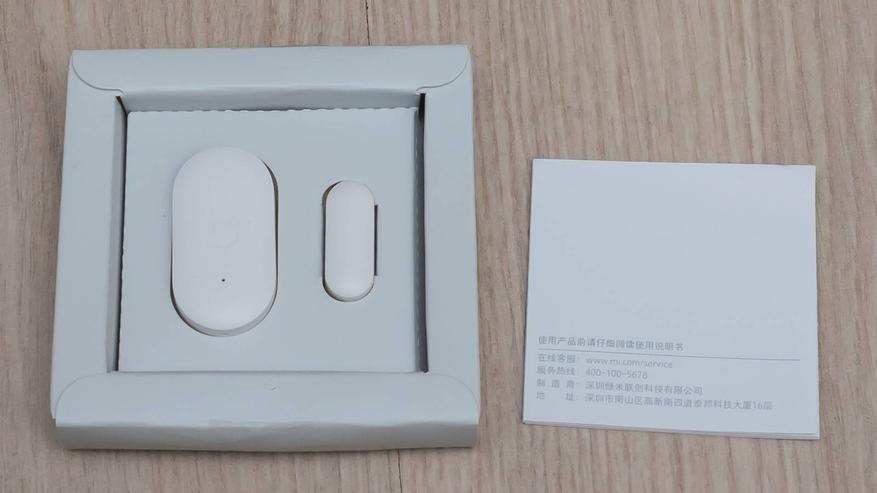

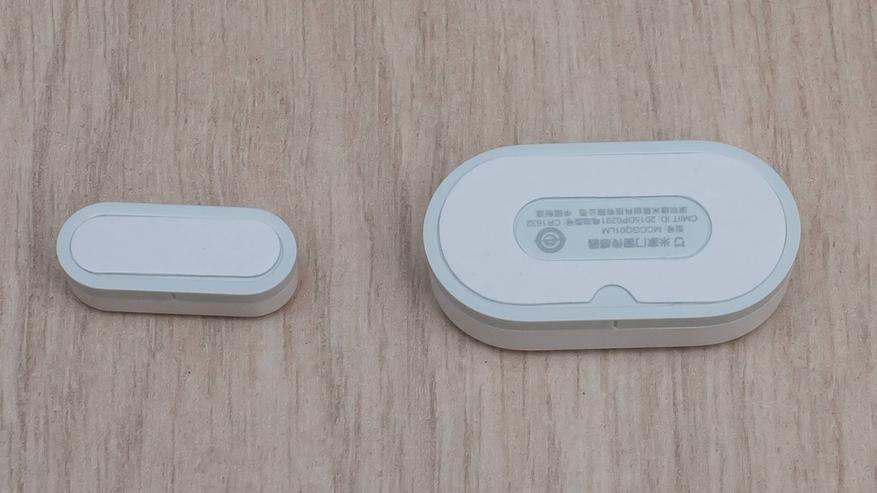

Внутри коробки, удерживаемый картонной вкладкой, находится датчик который состоит из двух частей. Собственно сам датчик и магнит.

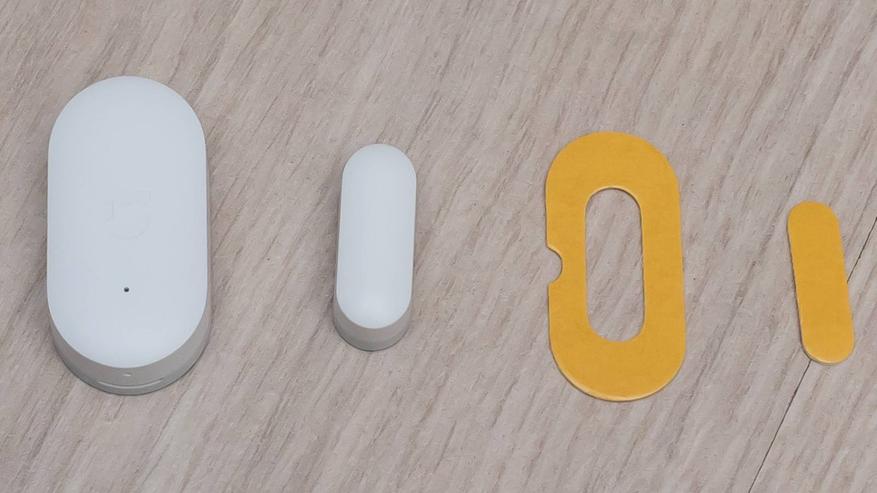

Кроме датчика и магнита, в коробке еще есть запасной комплект двустороннего скотча. Один комплект уже наклеен на датчики.

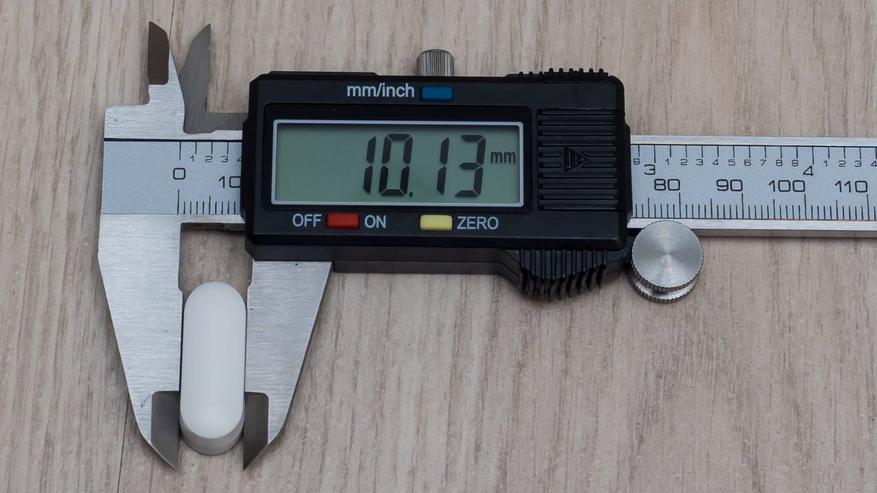

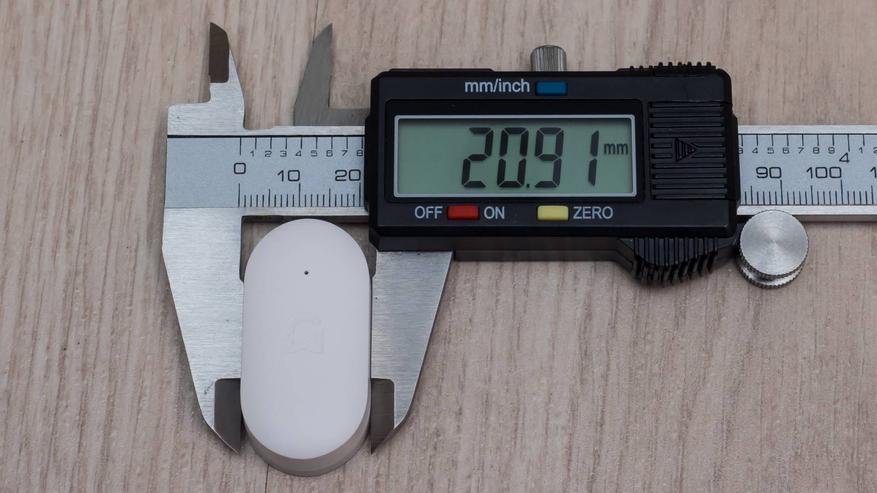

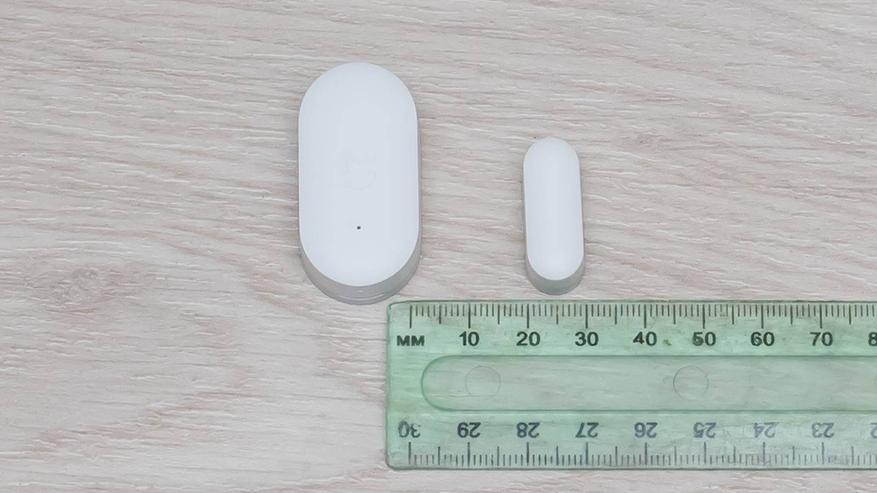

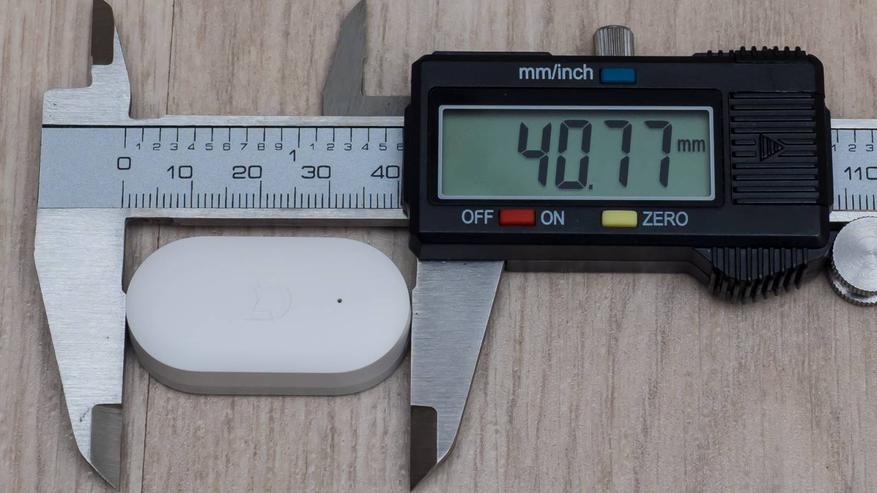

Размеры: Основная часть имеет 4 см в длину

и 2 см в ширину

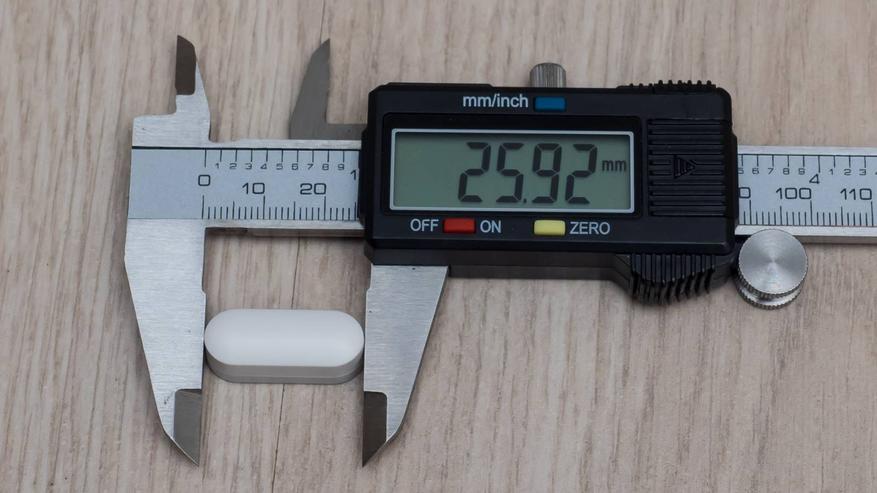

Магнитная часть — 2,6 см с длину

1 Сантиметр в ширину

Для крепления на поверхности, сзади датчика уже наклеен двусторонний скотч. Достаточно лишь снять защитную пленку.

На одной из узких сторон основного датчика, условно назовем ее — нижней, имеется отверстие кнопки сопряжения, и выемка для открытия датчика.

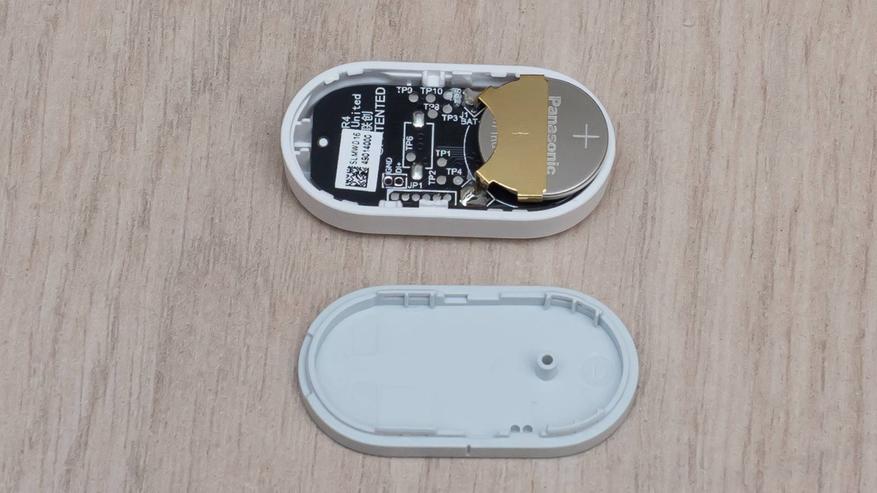

Открывается датчик несложно, надо просто поддеть за выемку и снять крышку. Из всех датчиков, что у меня были — самая легкая разбора у этого.

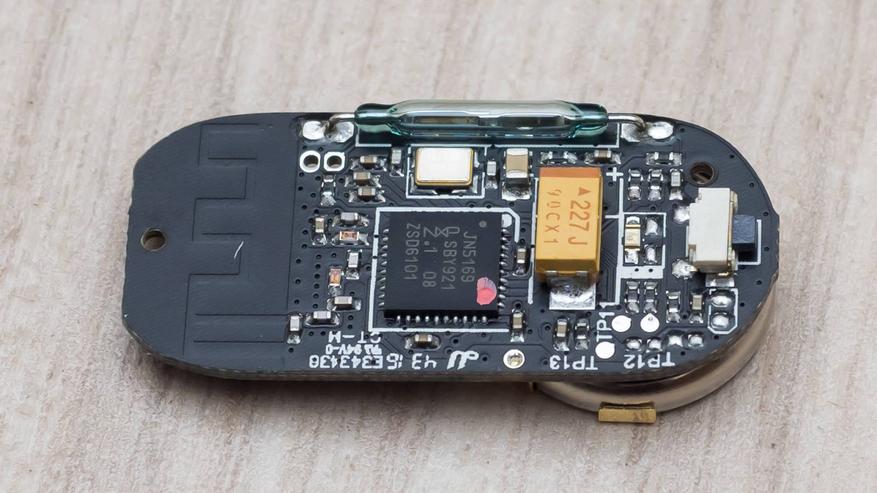

Почему я назвал этот датчик наиболее легко модифицируемым? На этом фото — ответ на этот вопрос. По сути датчик реагирует на состояние контактов — разомкнуто/замкнуто. По умолчанию, для этого служит нормально открытый геркон. При приближении магнита — геркон замыкается. Для модификации — достаточно параллельно к геркону припаять два провода, и сделать датчик для своих целей.

Например — в одном из комментариев к моему видеообзору беспроводной кнопки, интересовались можно ли к контактам микрика припаять провода и вывести на обычную кнопку дверного звонка. Я посоветовал воспользоваться переделкой датчика открытия, что оказалось гораздо проще, и комментатор успешно реализовал свою идею — сделать дверной звонок частью системы умный дом, причем внешне — он остался как и был в виде самой обыкновенной кнопки. Вариантов модификаций еще много, я буду рассказывать про них по мере реализации.

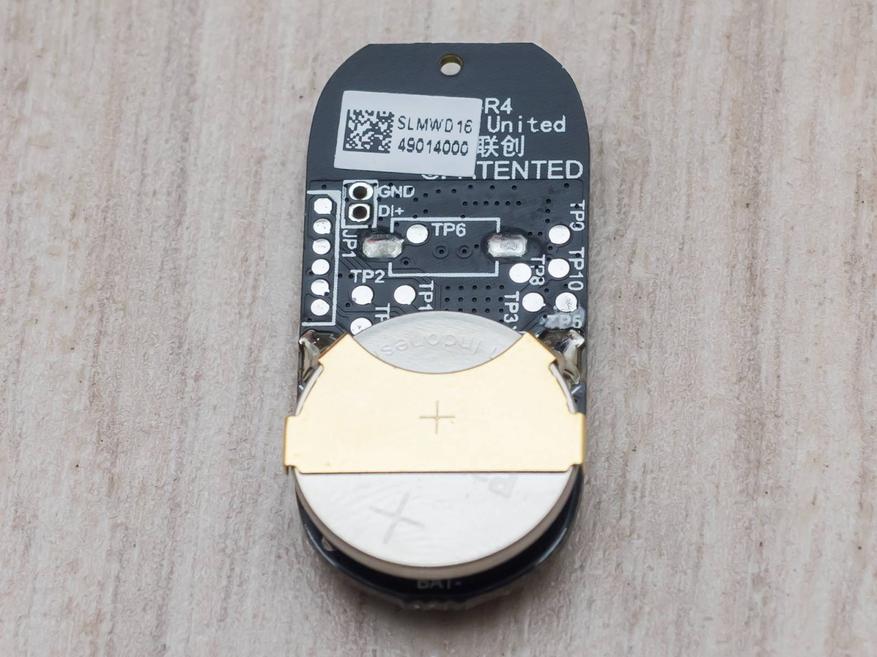

На внешней стороне платы расположен элемент питания 1632 — заменять его сложности не составляет.

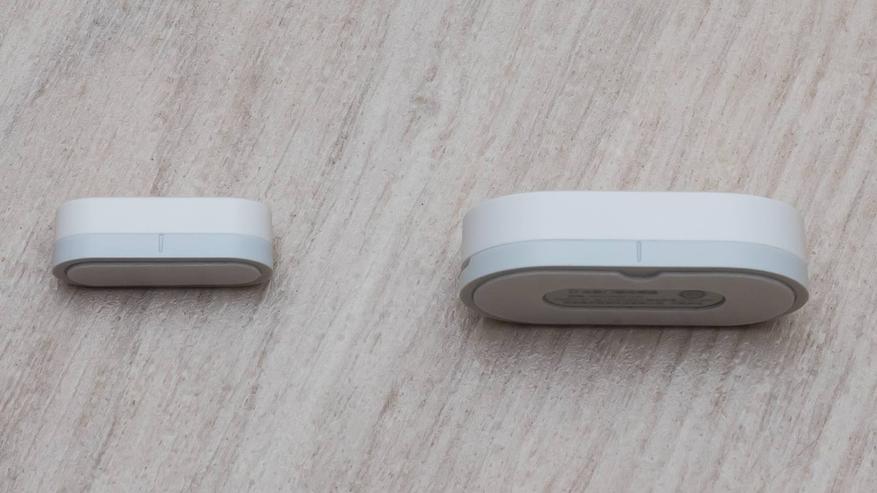

Для совмещения датчика и магнита, на длинной боковой части каждого, имеется риска. Для работы, их необходимо разместить этими сторонами друг к другу.

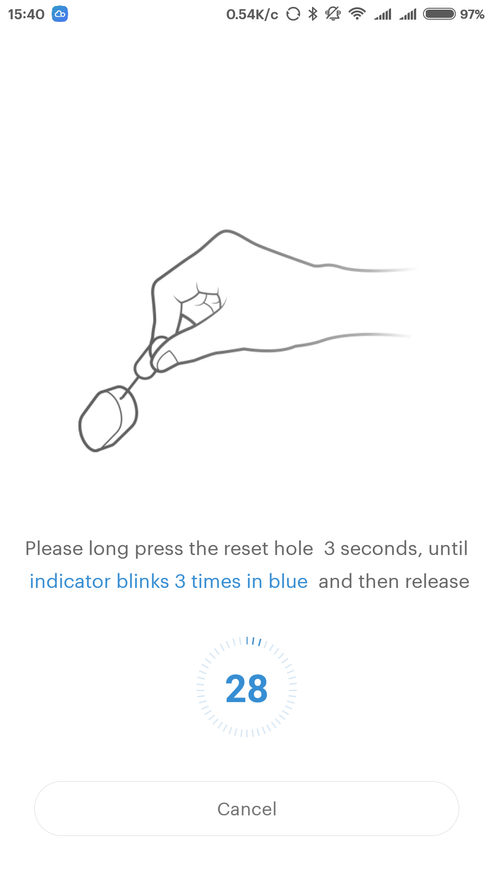

Для сопряжения нам понадобится скрепка, в комплекте она не идет, но требуется настолько часто, что я даже не прячу ее далеко.

Экспериментальным путем, установив на режим «закрыто» срабатывание подсветки шлюза, я определил максимальное расстояние, на котором замыкаются контакты геркона — это около 2 см.

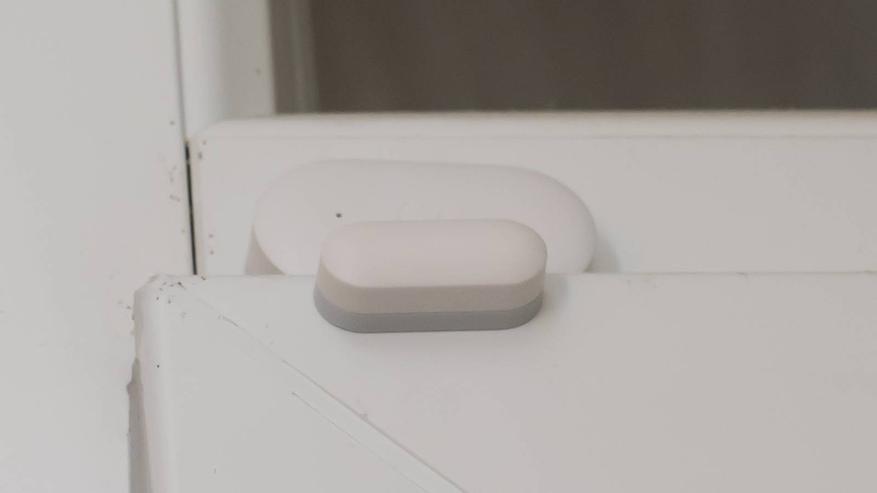

Поэтому располагать датчик и магнит можно не строго друг против друга — а например как на фото — со сдвигом. В таком положении работает отлично.

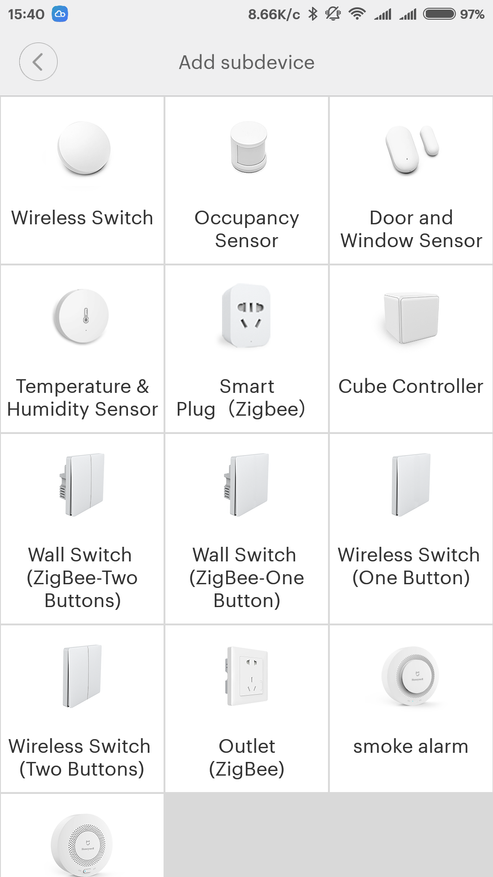

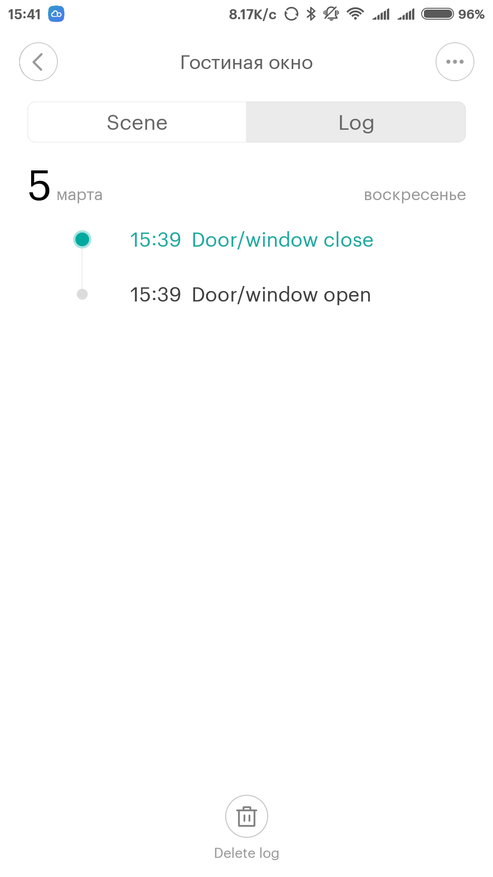

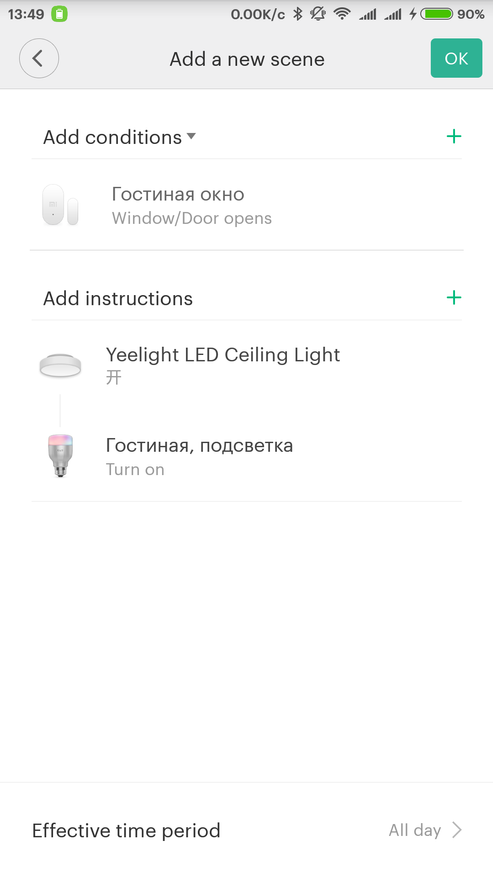

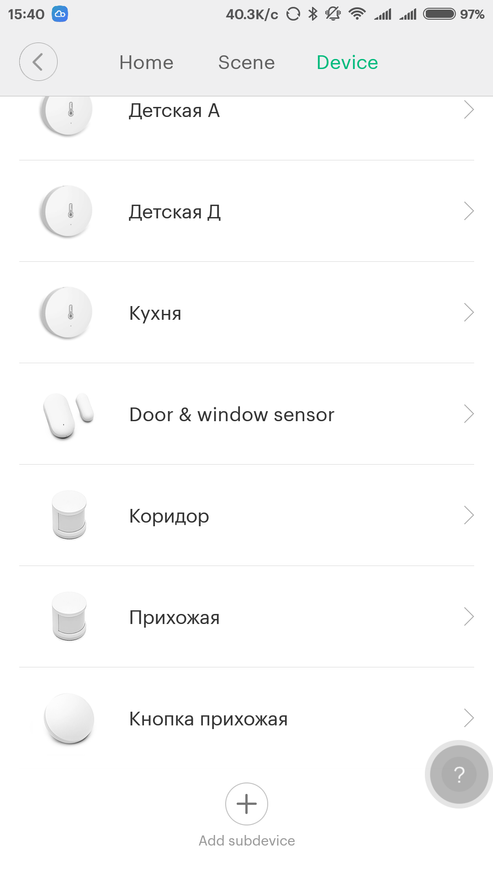

Подключается датчик через плагин управления шлюзом. Выбираем подключить устройство, из списка выбираем door and window sensor, после чего, следуя экранным подсказкам, зажимаем кнопку синхронизации, ждем тройного подмигивания светодиода, после чего отпускаем кнопку и дожидаемся окончания процесса синхронизации. В списке устройств у нас появляется новый датчик.

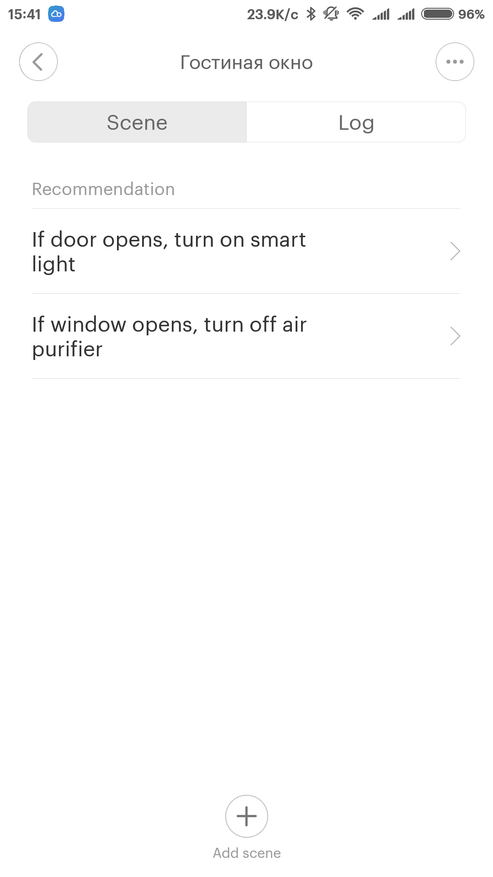

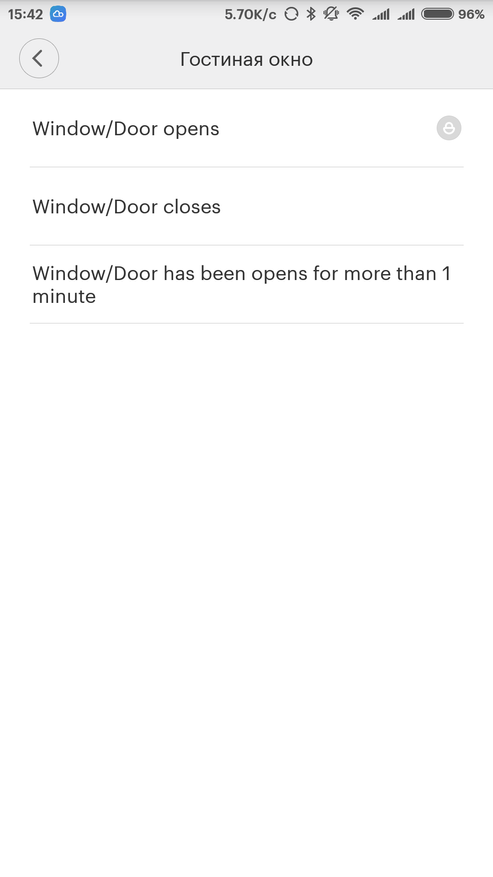

Датчик, подобно кнопке, датчику движения и кубу — не имеет своего плагина. При нажатии на строку датчика в списке устройств — попадаем на окно управления, состоящее из двух вкладок. На первой — список сценариев где он работает, на второй — лог изменения состояния датчика. В сценариях датчик доступен как условие — и имеет три варианта срабатывания — открыто, закрыто и открыто более 1 минуты.

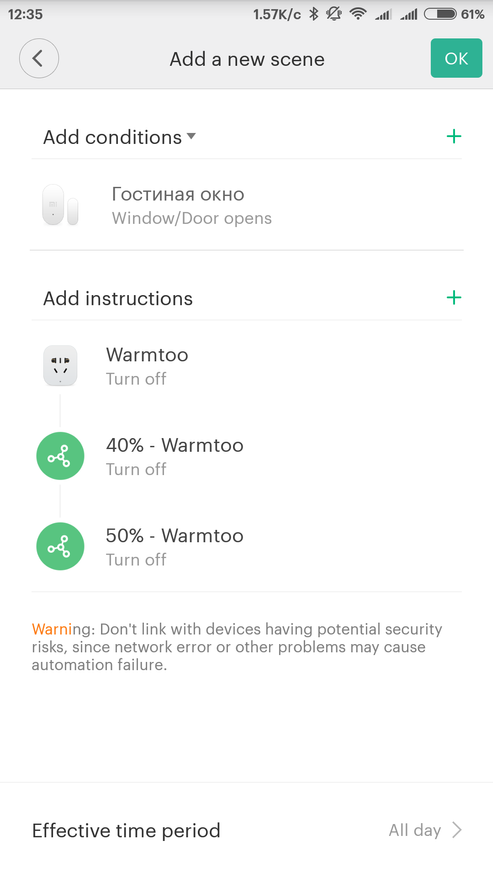

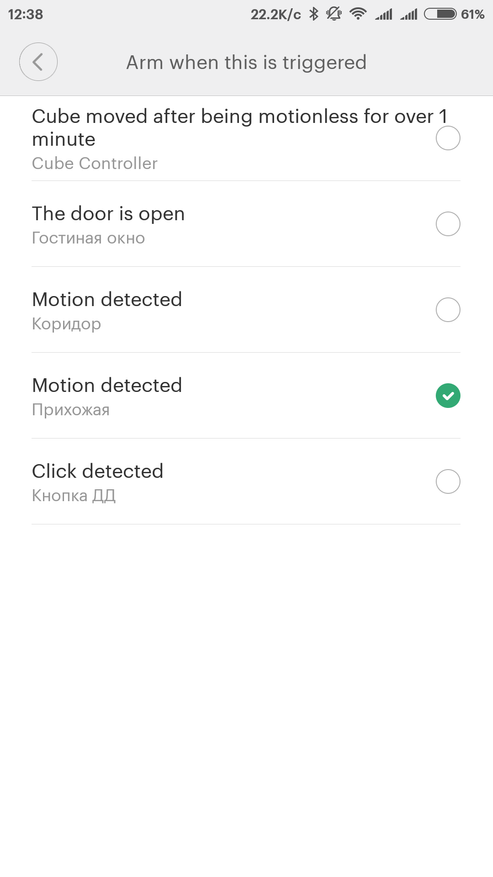

Варианты применения, в этом обзоре говорим о штатном функционале — 1. Включение освещения при входе в комнату. По открытию двери — включится два светильника — потолочный и лампочка. Установив время активности такого сценария на вечерние часы, уберем лишние включения днем. 2. Датчик так же может служить триггером для сигнализации в настройках шлюза. Для этого необходимо выбрать его в окне настроек сигнализации. Триггеров может быть много — например несколько датчиков открытия и движения. 3. Лично у меня, герой обзора находится на окне, и при открытии окна отключает увлажнитель воздуха, а так же прекращает действие сценариев которые контролируют уровень влажности. При закрытии — все включается обратно.

Как всегда видеоверсия моего обзора, по содержанию она повторяет текстовый обзор

Герой обзора — недорогой, полезный и многофункциональный датчик, я обязательно еще вернусь к рассказу о нем и вариантах его применения, в данный момент ко мне едет еще несколько таких датчиков.

Все мои обзоры устройств Xiaomi в хронологическом порядке — Список

Беспроводные охранные датчики дверей и окон за пять минут

Товарищи! В то время, пока мы вместе строим счастливое будущее, несознательные элементы постоянно пытаются вторгнуться в нашу частную жизнь и завладеть имуществом! Вы на дачу — они в квартиру, Вы в квартиру — они на дачу. Все на защиту своего благосостояния! Ура Товарищи! Мир, труд, май!

История с переделками антипотеряшек на охранные датчики началась пол года назад. Наверное, в силу возрастных изменений или еще каких-то факторов, я стал замечать, что мой сон улучшился, пугающе улучшился. Поскольку я человек приземленный (в смысле живу на земле), представил себе, что в одно прекрасное утро, открыл глаза, а у кровати вместо любимой внучки будет стоять какой ни будь «лось». Как отреагирую не знаю, но неожиданностей не люблю.

Чувствую, извилины зашевелились, и это, как ни странно, дало реальные результаты, с которыми я и решил поделиться с вами. Получился сериал, хотя я их не люблю в любой форме, но материала слишком много, старался популярно и в подробностях.

Повторяться на тему нюансов использования BLE технологии не буду, кому надо смогут вернуться к первым двум частям (здесь и здесь). «Профессуре», которая судя по предыдущим коментариям хочет «раскрытия темы» этот материал читать вредно для здоровья, так как здесь максимум конкретики по изготовлению датчиков, а как их использовать дальше — приклеивать к раме или опустить проводки в емкость (как в предыдущем топике) пусть додумывают сами.

Сразу беремся за дело. Как Вы помните, у нас только пять минут.

Датчики дверей

Для них хорошо подойдут iTAG брелоки «антипотеряшки» на процессорах BK3430/32 с таким расположением радиоэлементов, чтобы легко было разорвать основную дорожку питания. Например такие:

Но еще лучше пульты для сэлфи на процессорах ST17H26 в аналогичном iTAG-у корпусе. Их «материнка» на миллиметр уже и немного тоньше вышеназванных, что делает размещение сенсора более комфортным.

или с двумя кнопками и выключателем.

Если вам нужно чтобы с каждым открытием двери раздавалось предупредительное «Пи-Пи» выбираем первый вариант. Мне больше подошел второй и третий. Хотя, сейчас подумалось, что проблему с «Пи-Пи» можно решить простым обрезанием. С наступлением теплой погоды, когда двери часто находятся в открытом состоянии, дополнительный механический выключатель как на сэлфи-пульте не помешает, хотя на реакцию и передачу сигнала это никак не влияет, только на долгожительство батарейки.

Кроме BLE брелков потребуется постоянно замкнутый геркон и небольшой магнитик. Те типоразмеры герконов, которые у меня есть не подошли, я не нашел нужные и на интернет площадках (глубоко не копал). Есть трех-ножечные, вдвое больше по размеру чем нормально разомкнутые — двух, да и цена их соизмерима со стоимость самих брелков. Решил воспользоваться старым приемом – сенсором наклона с шариковым металлическим сердечником. Они тоже бывают различных типоразмеров — нужны с шириной корпуса — до 3,5 мм.

На фото крайний левый:

Самый маленький, который в синей оболочке, никаких достоинств кроме размера не имеет, даже если его использовать по прямому назначению (сенсор удара, наклона) – внутри металлизированный пластиковый шарик, от которого добиться стабильного контакта нужно еще постараться.

Из магнитов, хорошо подходят двух миллиметровые неодимовые квадратики 10х10 мм или кругляшки. Занимают мало места, хорошо выглядят, не требуют корпуса. Цена сенсоров и магнитов по $1-1,5 за десяток.

О том на каком принципе основана реакция датчика Вы, наверное, уже догадались: сенсор в режиме ожидания под воздействие магнита находится в разомкнутом состоянии (шарик в верхней части корпуса) и питание датчика разорвано. Как только двери открылись, действие магнита исчезло, шарик скатывается, замыкая контакты. Брелок в течении 1-1,5 секунды соединяется по Bluetooth с базой, которая в свою очередь инициирует дальнейшую выбранную Вами реакцию — звонок по телефону, сообщение SMS на почту или по любому мессенджеру, включит и перешлет видеоизображение, звуки и т.д. С теорией закончили.

Если кому-то нужно, чтобы датчик был на дежурстве постоянно включен, скажем для контроля связи и уровня заряда батарейки, тогда сенсор переворачиваем, но потребление энергии возрастет. Выбор за вами.

Практика

1. Режем дорожку, идущую от плюсового контакта батарейки.

Для iTag брелка

Для сэлфи-пульта в корпусе iTAG:

2. В образовавшийся разрыв к удобным для пайки площадкам припаиваем концы сенсора наклона.

Для iTag брелка:

Второй вывод синей стрелочкой на фото 6 выше.

Точка пайки для двухкнопочного сэлфи-пульта:

3. Сенсор размещаем в корпусе брелка под углом к горизонту.

4. Паяем перемычку на выводы кнопки.

Все, датчик готов.

Для крепления корпуса датчика к дверной раме и магнита к полотну дверей используем двухсторонний скотч. Скотч лучше клеить к кнопке брелка – она плоская и все равно бездействует, упрощается доступ к батарейке.

Естественно, такие датчики хорошо использовать и для охраны окон, но есть еще более упрощенный и дешевый вариант без использования магнитов.

Датчик, о котором пойдет ниже речь, использует гравитацию земли, с изменением положения в пространстве аморфной структуры капельки ртути, в следствии чего, контактная пара замкнется и запустит генератор сигналов процессора. Как я загнул? Специально для «умников», которые несмотря на предупреждение, все равно прочитают топик и предпочтут оставить свое многозначительное «ФЕ».

А если проще – с открытием окна, датчик перевернется и замкнутся контакты ртутного сенсора.

Такой принцип хорошо использовать с окнами двойного открывания и в случае, когда створка расположена очень близко к стенке (как у меня на видео – за счет толщины кафеля). Датчики на магнитах, в том числе те, что продаются на зарубежных площадках, вряд ли подойдут физически, а наш, с узким корпусом в 10 мм — вполне.

Ртутные сенсоры наклона тоже бываю разными, нам нужны самые маленькие, толщиной 3-3,5 мм. За счет длинных и мягких выводов они даже удобней в монтаже и настройке чем шариковые (наклона).

Корпуса, схемотехника, точки и последовательность пайки идентичны вышеописанному датчику открытия дверей.

В качестве оси вращения для брелков в iTAG исполнении хорошо и эстетично подошли концевики поршней медицинских шприцов, которые обрезаются и приклеиваются к окну. Для двухкнопочного сэлфи-брелка придется подобрать что-то другое (ушко значительно уже).

Датчик на охране:

В презентации этих датчиков окна я обещал читателям закавыченные «вечные батарейки». Конечно же в этом мире ничего вечного нет, но, если говорить о работе питания в подобных датчиках на окна, которые в нормальном состоянии практически всегда бездействуют, длительность работы батареек определяется только их естественной старостью.

В результате, мы получим охранные датчики со следующими техническими характеристиками:

1. Встроенный BlueTooth Low Energy приемо-передатчик на процессорах ST17H26 или BK3430/32 с низким энергопотреблением.
2. Радиодиапазон 2,4 ГГц.
3. Дальность связи – без препятствий до 11-13 м (проверял рулеткой).
4. Принцип детекции: магнито-гравитационный.
5. Питание: одна литий-ионная батарейка CR2032
6. Длительность работы: 1,5 года и более.
7. Вес нетто: 9 г
8. Доступные цвета: в зависимости от настроек вашего экрана и зрения — черный/белый/зеленый/красный/синий.
9. Размеры: 10х30х52 мм
10. Программное обеспечение: C ограниченными функциями (светозвуковой сигнал) — от производителя. С расширенными на Android — от автора топика.
11. Число одновременно подключенных датчиков: 4/12.
12. Совместимость: IPhone5S/5C/5/4S,iPad 5th/4th/3rd gen, iPad mini, iPad Air, iPod touch (5 поколения) и все Android гаджеты с Bluetooth 4.0 на борту и выше.
13. Цена устройств: $1-2

Я это все сделал, установил и решил поделиться своей радостью и успехами с домочадцами. И тут меня жена обломала, можно сказать на корню. Вопрос: «… а как можно тихо открыть окно, если на подоконнике стоят цветы?». Хорошо, что в этот момент я не мог увидеть себя со стороны. Но успокоившись понял, что не все так плохо. Во-первых — мы же иногда покидаем свою берлогу, порой на долго, а во-вторых — у дверей цветов нет и не будет, да и возможные утечки воды и газа никто не отменял.

Для дач альтернативу по цене/качеству/простоте установки и эксплуатации нужно еще поискать. Лично я таких не встречал. Некоторые, наверно вспомнят, процессоры ESP32 или модули HC-05(06), NRF24L01… — хорошо отрабатывающие вою цену вещи, знаком с плюсами и минусами не по наслышке, но много ли тех, кто справится с ними? В общем, если кто-то нашел в этих материалах для себя что-то полезное — я очень рад. В последней (надеюсь) серии Вы найдете подробную инструкцию по настройке базы, а если войдет, то и датчик контроля влажности почвы.

Интересное использование BLE трекеров можно подсмотреть ЗДЕСЬ.

Всем ДОБРА!
А в нашем случае — и его сохранности!
