Для чего нужен график выполнения работ и как его составить? Образец документа

Строительство объекта всегда начинается с разработки проектной документации. Узнайте, для чего составляется график выполнения работ или план-график, какие обязательные данные он содержит, а также об имеющихся особенностях.

  1. Для чего составляется?
  2. Обязательные данные
  3. Как правильно составить календарный план в строительстве?
  4. Особенности месячно-суточных документов

Для чего составляется?

Главные цели его составления:

  • расчет срока исполнения;
  • контроль согласно плану.

При заполнении документа технологические процессы связывают таким образом, чтобы они выполнялись в строгой последовательности и вписывались в плановые сроки. В случае невыполнения пункта в определенный период, необходимо выявить причину, и внести изменения с учетом новых сроков, либо найти возможности доделать в соответствии с графиком.

Обязательные данные

Для составления графика необходимо знать точную дату начала строительства. Вносятся обязательные данные:

  • весь предполагаемый период по месяцам;
  • основываясь на проектной документации, выделяется столько строк, сколько предусмотрено смет, с наименованием каждого вида работ;
  • указывается стоимость и трудоемкость.

При определении последовательности продумывается, когда лучше выполнить то или иное действие, в зависимости от времени года, погодных условий, особенностей технологических процессов.

Как правильно составить календарный план в строительстве?

Календарный график для строительных работ составляется в виде таблицы, которая содержит сведения о наименованиях работ, сроках их выполнения и количественном объеме. Помимо этого, представлена последовательность действий, а также даты их осуществления. В документе отражена информация о ресурсах, необходимых на всех этапах:

  • технике;
  • персонале;
  • материалах.

После разделения на последовательные действия приступают к вычислению сроков. Разработаны стандарты и нормативы для строительства, исходя из которых определяется точный период для реализации запланированного объема работ. Учитывается, что существуют как параллельно выполняемые задачи, так и процессы, для которых необходимо предусмотреть технологические перерывы.

Но улучшение документа в сторону уменьшения срока может иметь и негативные последствия: материалов будет не хватать, либо стройплощадка переполнится ими, что сделает поиск нужных в данный момент средств плохо доступным.

Важным при составлении также является учет возможных рисков. В строительстве плохая погода или пробки на дорогах могут оказать сильное влияние на выполненные работы. Форс-мажорные обстоятельства всегда учитываются, на некоторые этапы специалисты увеличивают расчетное время, ориентируясь на возможные непредвиденные ситуации.

Особенности месячно-суточных документов

У месячно-суточных графиков есть некоторые особенности при составлении:

  • необходимо указать количество работ, которые будут произведены и единицы измерения (штук, метров и т.д.);
  • плановое и фактическое количество с начала осуществления проекта;
  • задание на месяц;
  • сколько сделано с начала месяца по плану и по факту;
  • дни месяца и плановые показатели на каждые сутки, а также проделанные по факту;
  • указать сколько специалистов и единиц техники будет задействовано на объекте.

Таким образом, в месячно-суточном графике данные даются более подробно, с учетом уже проделанных этапов строительства.

График позволяет контролировать все стадии процесса и следить за их выполнением, ориентируясь на поставленные сроки. Заказчику с его помощью проще следить за ходом работ, а работникам опираться на него при осуществлении действий, а также отчитываться по окончании этапов.

Форма графика производства работ в строительстве

приказом Министерства строительства

и жилищно-коммунального хозяйства

от 5 июня 2018 года N 336/пр

Методика составления графика выполнения строительно-монтажных работ и графика оплаты выполненных по контракту (договору), предметом которого являются строительство, реконструкция объектов капитального строительства, работ

I. Общие положения

1.1. Методика составления графика выполнения строительно-монтажных работ и графика оплаты выполненных по контракту (договору), предметом которого являются строительство, реконструкция объектов капитального строительства (далее — контракт), работ (далее — методика) разработана в целях установления единых правил составления заказчиками графика выполнения строительно-монтажных работ, графика оплаты выполненных по контракту работ при закупке соответствующих работ в соответствии с Федеральным законом от 5 апреля 2013 г. N 44-ФЗ «О контрактной системе в сфере закупок товаров, работ, услуг для обеспечения государственных и муниципальных нужд» (Собрание законодательства Российской Федерации, 2013, N 14, ст.1652; N 27, ст.3480; N 52, ст.6961; 2014, N 23, ст.2925; N 30, ст.4225; N 48, ст.6637; N 49, ст.6925; 2015, N 1, ст.11, 51, 72; N 10, ст.1393, 1418; N 14, ст.2022; N 27, ст.3979, 4001; N 29, ст.4342, 4346, 4352, 4353, 4375; 2016, N 1, ст.10, 89; N 11, ст.1493; N 15, ст.2058, 2066; N 23, ст.3291; N 26, ст.3872, 3890; N 27, ст.4199, 4247, 4253, 4254, 4298; 2017, N 1, ст.15, 30, 41; N 9, ст.1277; N 14, ст.1995, 2004; N 18, ст.2660; N 24, ст.3475, 3477; N 31, ст.4747, 4760, 4780; 2018, N 1, ст.59, 87, 88, 90, N 18, ст.2578) (далее — Закон о контрактной системе).

1.2. График выполнения строительно-монтажных работ (далее — график выполнения работ) должен содержать информацию о сроке начала строительства, реконструкции объекта капитального строительства (далее — объект) (начальный срок), сроке окончания строительства, реконструкции объекта (конечный срок), о сроках завершения отдельных этапов выполнения работ по строительству, реконструкции объекта (промежуточные сроки).

1.3. График оплаты выполненных по контракту, предметом которого являются строительство, реконструкция объектов капитального строительства, работ (далее — график оплаты выполненных работ) должен содержать информацию о сроках и размере оплаты выполненных строительно-монтажных работ.

1.4. Проекты графика выполнения работ и графика оплаты выполненных работ составляются заказчиком одновременно с проектом контракта, являются его приложением и размещаются заказчиком в единой информационной системе в сфере закупок вместе с документацией об осуществлении закупки, извещением о закупке.

1.5. График выполнения работ и график оплаты выполненных работ должны составляться в табличной форме, состоящей из взаимосвязанных граф, строк и колонок.

1.6. Под табличной частью в графике выполнения работ и графике оплаты выполненных работ предусматриваются поля для подписания их сторонами контракта.

1.7. Изменение графика выполнения работ и графика оплаты выполненных работ не допускается, за исключением случаев, предусмотренных контрактом с учетом требований Закона о контрактной системе.

II. Составление графика выполнения строительно-монтажных работ

2.1. Составление графика выполнения работ осуществляется в соответствии с утвержденной проектной документацией на строительство, реконструкцию объекта, а также рабочей документацией (при наличии).

2.2. В наименовании графика выполнения работ указывается наименование объекта, применительно к которому составляется такой график.

2.3. График выполнения работ должен содержать следующие заголовки граф:

2.3.1. порядковый номер этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

2.3.2. наименование этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

2.3.3. сроки исполнения этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

2.3.4. физический объем работ;

2.3.5. сроки передачи строительных материалов, технологического оборудования заказчика (при наличии).

2.4. Колонка «наименование этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ» должна содержать наименование этапов выполнения контракта, комплексов работ (часть выполняемого подрядчиком от общего объема работ по контракту, содержащего технологически связанные виды работ), видов работ, частей работ отдельного вида работ на основании предусмотренных утвержденной проектной документацией. При этом необходимость указания в графике выполнения работ этапов выполнения контракта и (или) комплексов работ и (или) видов работ и (или) частей работ отдельных видов работ определяется заказчиком, в том числе исходя из сложности объекта и условий контракта.

2.5. Колонка «сроки исполнения этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ» должна содержать указание на даты начала и окончания выполнения работ по этапам выполнения контракта и (или) комплексам работ и (или) видам работ и (или) частям работ отдельного вида работ, либо период выполнения этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ, исчисляемый со дня наступления определенного события. Срок выполнения работ должен устанавливаться исходя из соблюдения строгой технологической последовательности работ. В качестве единицы времени в графике могут быть приняты день, неделя, месяц.

2.6. Колонка «физический объем работ» должна содержать указание на определяемые заказчиком самостоятельно на основании предусмотренных утвержденной проектной документацией единицы измерения подлежащих выполнению этапов выполнения контракта и (или) комплексов работ и (или) видов работ и (или) частей работ отдельных видов работ и количество таких единиц.

2.7. Колонка «сроки передачи строительных материалов, технологического оборудования заказчика» должна содержать сроки, не позднее которых заказчиком в соответствии с условиями контракта осуществляется передача подрядчику материалов, технологического оборудования, необходимых для выполнения определенного этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ. Колонка заполняется заказчиком при необходимости.

2.8. Степень детализации и количество этапов выполнения контракта, комплексов работ, видов работ, частей работ отдельного вида работ по строительству, реконструкции объекта определяется заказчиком исходя из архитектурных, технических и технологических решений, содержащихся в проектной документации, в зависимости от условий контракта и специфических особенностей объекта закупки, а также приемки выполненных работ. Каждый этап выполнения контракта, комплекс работ, вид работ, часть работ отдельного вида работ должны быть обособлены в отдельные затраты в сметной документации (иметь определенную в сметной документации стоимость).

2.9. Дополнительно под табличной частью графика выполнения работ до полей для подписания его сторонами контракта в графике выполнения работ должны быть отражены даты, не позднее которых должны состоятся следующие события:

2.9.1. подписание сторонами акта о соответствии состояния земельного участка (объекта капитального строительства, подлежащего реконструкции) условиям контракта;

2.9.2. передача подрядчику копии разрешения на строительство, реконструкцию объекта; копии решения собственника имущества о его сносе (при необходимости); копии разрешения на вырубку зеленых и лесных насаждений; копии технических условий и разрешений на временное присоединение объекта к сетям инженерно-технического обеспечения в соответствии с проектом организации строительства;

2.9.3. передача подрядчику копий документов, подтверждающих согласование производства отдельных работ, если необходимость такого согласования установлена законодательством Российской Федерации;

2.9.4. подключение объекта к сетям инженерно-технического обеспечения в соответствии с техническими условиями, предусмотренными проектной документацией;

2.9.5. подписание акта о соответствии состояния земельного участка условиям контракта при завершении строительства, реконструкции объекта.

III. Составление графика оплаты выполненных работ по контракту

3.1. В графике оплаты выполненных работ указывается наименование объекта, применительно к которому составляется такой график.

3.2. График оплаты выполненных работ должен содержать следующие заголовки граф:

3.2.1. порядковый номер этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

3.2.2. наименование этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

3.2.3. сроки выплаты аванса;

3.2.4. размер аванса, подлежащего выплате подрядчику;

3.2.5. сумма к оплате;

3.2.6. сроки оплаты за выполненный этап выполнения контракта и (или) комплекс работ и (или) вид работ и (или) часть работ отдельного вида работ;

3.2.7. доля этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ в цене контракта.

3.3. Колонка «наименование этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ» заполняется в соответствии с пунктом 2.4 настоящей методики. Предусмотренные графиком оплаты выполненных работ наименования этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ должны в полном объеме соответствовать наименованиям этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ, предусмотренным в графике выполнения работ.

3.4. Колонка «сроки выплаты аванса» должна содержать сроки перечисления аванса в соответствии с условиями контракта и заполняется в случае, если авансовые платежи предусмотрены контрактом.

3.5. Колонка «размер аванса, подлежащего выплате подрядчику» должна содержать сведения о сумме аванса в процентном соотношении от цены контракта в соответствии с условиями контракта и заполняется в случае, если авансовые платежи предусмотрены контрактом.

3.6. В колонке «сумма к оплате» указывается подлежащая выплате подрядчику сумма денежных средств, определяемая исходя из цены контракта с учетом доли в ней соответствующего этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ, ранее выплаченного подрядчику аванса и суммы, подлежащей выплате после приемки заказчиком всех предусмотренных контрактом работ, размер которой определяется заказчиком, но не может превышать десяти процентов суммы к оплате соответствующего этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ.

3.7. Колонка «сроки оплаты за выполненный этап выполнения контракта и (или) комплекс работ и (или) вид работ и (или) часть работ отдельного вида работ» заполняется заказчиком с учетом условий контракта и содержит указание на сроки оплаты выполненных работ по этапам выполнения контракта и (или) комплексам работ и (или) видам работ и (или) частям работ отдельного вида работ в виде календарной даты или периода времени и события, со дня наступления которого начинается исчисление такого срока. В качестве единицы времени в графике могут быть приняты день, неделя, месяц.

3.8. Колонка «доля этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ» должна содержать отношение стоимости выполнения конкретного этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ, в процентном отношении к цене контракта. Процентное отношение стоимости конкретного этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ к цене контракта определяется исходя из доли сметной стоимости данного этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ в стоимости строительства объекта, предусмотренной проектной документацией.

3.9. Дополнительно под табличной частью графика оплаты выполненных работ до полей для подписания его сторонами контракта в графике оплаты выполненных работ указывается цена контракта, срок и размер ее окончательной оплаты.

График производства работ

График производства работ в строительстве – документ, который определяет порядок и продолжительность проведения работ с наиболее допустимым их совмещением, а также учитывает потребность в трудовых ресурсах (количественный, профессиональный, квалификационный состав) и средствах механизации. Организационные и технологические решения должны быть представлены в целесообразном и последовательном порядке. Строительный график работ может быть следующих типов:

Линейный календарный график (календарный план) – документ, который отражает технологически целесообразную и взаимоувязанную во времени и сроках очередность выполнения работ. Формат графика был разработан в начале 20 века одним из основоположников научной организации труда и менеджмента — Генри Лоуренс Ганттом. Структура графика составлена следующим образом:

По вертикальной оси в технологической последовательности заносят виды предстоящих работ. Кроме наименования работ в данной части графика может быть отражена информация об объеме, трудоемкости, стоимости, машиноемкости и составе исполнителей работ.

По горизонтальной оси отражают календарные или порядковые единицы времени, которые охватывают весь срок производства работ.

Сетка графика предназначена для нанесения горизонтальных линий, которые фиксируют начало и окончание выполнения указанного вида работ.

Линейные календарные графики не способны отразить взаимосвязь работ, а также показать резервы времени. Кроме этого, правка срока выполнения лишь одного вида работ может повлечь за собой перестройку всего графика. По этим причинам данный тип графика целесообразно использовать для отображения процесса строительства небольших и несложных объектов. Для крупных проектов линейный календарный график становится излишне тяжеловесным и утрачивает всякую наглядность.

Сетевой график – графическая модель комплекса СМР, которая отражает технологическую последовательность, а также взаимосвязи работ. Сетевой график имеет ряд преимуществ перед линейным: в таком графике четко выражены взаимосвязи между работами, для изменения условий строительства и продолжительности работ достаточно лишь поменять числа, обозначающие их.

Как правило, сетевой график представляет собой систему кругов и отрезков. Отрезки обозначают работу, а круги – событие или начало и окончание работ, заключенных между ними.

При составлении сетевого графика необходимо соблюдать следующие правила:

1. Любая работа должна находиться между двумя событиями. В сети не должно быть работ, которые имеют одинаковые коды.

2. В сети не может быть событий, от которых не исходит ни одной работы. Исключением может быть только событие, которое является завершающим в графике.

3. В сети не может быть событий, в которые не входит ни одной работы. Исключением может быть только событие, которое является исходным в графике.

4. В сетевом графике не может быть замкнутых контуров.

С помощью сетевого графика можно не только эффективно планировать, но и ежедневно контролировать и управлять строительным проектом.

Циклограмма – графическая модель, с помощью которой можно в наглядной форме изобразить выполнение каких-либо строительно-монтажных работ. Особенность циклограммы заключается в том, что она способна нести информацию не только о технологической последовательности и сроках, но и о месте выполнения работ. Принцип построения циклограммы следующий:

1. На вертикальной оси графика (ось ординат) наносят отрезки, которые соответствуют определенному фронту работ.

2. На горизонтальной оси графика (ось абсцисс) отражают календарные или порядковые единицы времени, которые охватывают весь срок производства работ.

3. Ход и срок исполнения каждой задачи отражают на сетке графика наклонной линией. Начало линии означает начало работы на определенном фронте, а конец – завершение работы.

В случаи правильной организации работ, при построении циклограммы, на одном определенном фронте может производиться только одна работа. Таким образом обеспечивается оптимальная увязка работ во времени и пространстве.

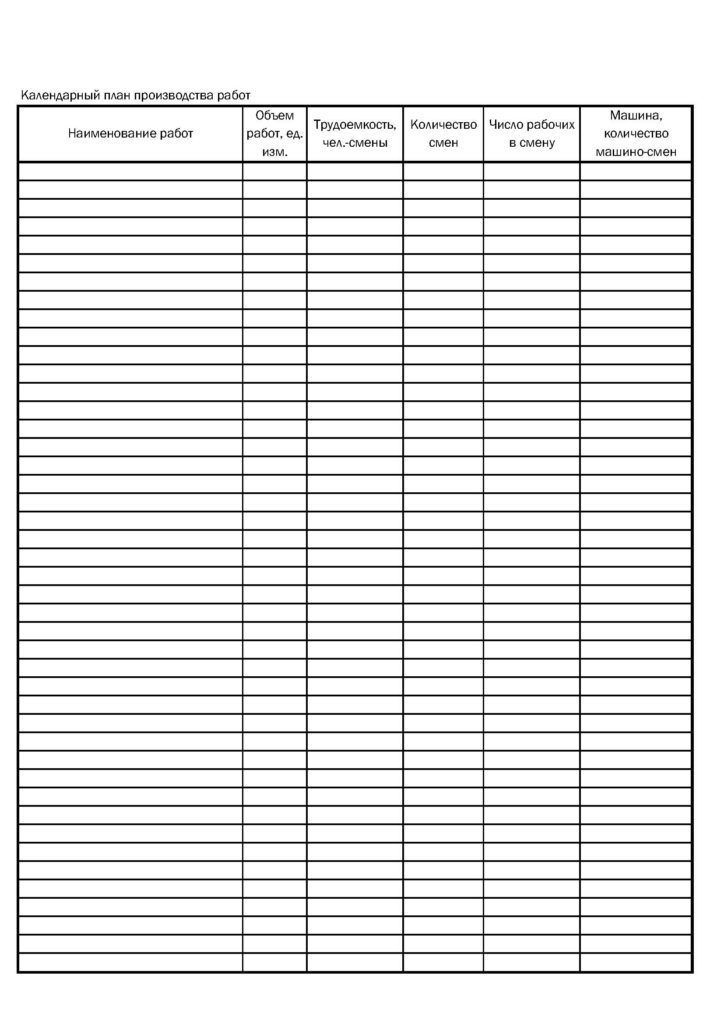

Календарный план производства работ в составе ППР

Автор — Нурисламов Артур (руководитель проектов)

Ссылка: п. 6.3 МДС 12-81.2007

Актуальность: Действующая форма приложения к ППР в строительстве

Изменения: без изменений (актуальна по сегодняшний день)

На качество исполнения любого проекта влияет то, насколько тщательно были продуманы все этапы его воплощения в жизнь. Здесь важны и последовательность работ, и сроки их выполнения. В строительстве для этой цели разрабатывается календарный план производства работ, который, согласно п 5.7.5 СП 48.13330.2011, является частью ППР (проекта производства работ) в полном объеме. В плане отображают все разновидности процессов по воплощению конкретного проекта с привязкой к определенным датам, а также с указанием необходимой техники, персонала и материалов.

Разработка календарного плана строительства обязательна для руководства любой компании строительной отрасли и происходит в четко установленные сроки. Документ позволяет продумать оптимальный ход строительства объекта любого уровня сложности, а также рассчитать для него необходимое количество ресурсов: трудовых, финансовых и технических.

Какие задачи выполняет календарный план строительства

В календарном плане устанавливаются конкретные задачи, сроки и средства для их выполнения. В документе отражают не только те работы, которые нельзя сделать без планирования, но и независимые работы, которые могут выполняться вне разработки плана. К основным функциям такой документации относятся:

  • определение наиболее оптимального порядка выполнения работ, в том числе общих и специальных;
  • установление размеров финансирования для возведения планируемого объекта;
  • определение и обоснование сроков, в которые планируется завершить строительство;
  • контроль хода работ уже после их начала;
  • координация работы бригад на строительной площадке;
  • максимальное сокращение сроков строительства и в связи с этим снижение затрат.

к оглавлению ↑

Виды календарных планов выполнения работ

В строительстве есть объекты разного уровня сложности: стандартные (однотипные) или более сложные. С учетом этого фактора могут разрабатываться следующие виды календарных планов:

  • Комплексные сетевые графики. Разрабатываются на технически сложные объекты. Последовательность и сроки выполнения работ определяются с учетом возможного совмещения тех или иных процессов. Еще график определяет потребность в трудовых ресурсах и строительных агрегатах, нормативное время их работы. Каждый этап и комплекс работ присваиваются конкретной бригаде с определенным количеством человек и с тем или иным уровнем квалификации.
  • На строительство объектов культурного-бытового или жилого назначения. Составляется на технически сложные или большие по объему работы, которые должны выполняться комплексными или специализированными бригадами. Здесь также определяется их состав по количеству и квалификации.
  • На работы подготовительного этапа строительства, необходимые для подготовки строительной площадки к началу возведения.

к оглавлению ↑

Какие документы используют для разработки календарного плана строительства

Форма календарного плана строительства определена в двух различных тематических документах:

  • МДС 12-81.2007 (Методические рекомендации в строительстве). Форма календарного плана выполнения работ определена в п. 6.3 указанного документа.
  • СТО НОРСТРОЙ 2.3351-2011 (Стандарт организации Национального объединения строителей). Оформление календарного плана приводится в п. 4.6.5 этого документа.

Для удобства календарный план строительства оформляется в виде таблицы. Количество столбцов и их наименования в соответствии с перечисленными документами несколько отличаются, но допускается использовать любой из вариантов. Главное – правильно отразить последовательность, сроки и другие особенности осуществления строительных работ.

Форма календарного плана строительства по МДС 12-81.2007

Вид таблицы для разработки календарного плана строительства представлен в пункте 6.3. Основные столбцы, которые требуется заполнить:

  1. Наименование работ (монтажные, земляные, отделочные, электромонтажные и пр.).
  2. Объем работ с единицей измерения.
  3. Трудоемкость в чел.-сменах.
  4. Количество смен для выполнения этого вида работ.
  5. Число рабочих в одну смену.
  6. Машина с количеством машино-смен.

Для разработки календарного плана производства работ требуются исходные данные и определенные документы:

  • Проектная и рабочая документация для возводимого объекта.
  • Сметы на возведение объекта.
  • Проект организации строительства.
  • Сведение о строительных машинах и бригадах рабочих, а также субподрядных организациях, от которых они работают.
  • Данные о поставщиках машин и материалов.
  • Контракт с заказчиком с указанием продолжительности строительства.
  • Технико-экономические изыскания.

к оглавлению ↑

Форма календарного плана строительства по СТО НОРСТРОЙ 2.3351-2011

В СТО НОРСТРОЙ 2.3351-2011 приводится расширенная таблица, где кроме основных данных дополнительно указываются численность рабочих в смену, а также состав бригады с графиком работы. Все столбцы идут в следующем порядке:

  • Наименование работ (общих или специальных).
  • Объем работ. Данный столбец поделен еще на 2: в одном указывается единица измерения работ, а во втором – их количество.
  • Затраты труда в чел.-дн.
  • Требуемые машины. Столбец также разделен на 2: в первом отражают наименование машин, а во втором – число маш./см. (машино-смен).
  • Продолжительность конкретного вида работы в днях.
  • Количество смен.
  • Численность рабочих в одну смену.
  • Состав бригады.
  • График работы (дни, месяцы).

к оглавлению ↑

Общий порядок составления календарного плана

Перед тем как составить календарный план, необходимо собрать перечисленные выше исходные данные. Далее документ разрабатывается по следующей инструкции:

  • Сначала необходимо составить номенклатуру всех работ, необходимых для строительства конкретного объекта.
  • Затем нужно выбрать специализированную технику и методы производства для каждой из работ.
  • Рассчитать требуемое количество материалов, трудовых ресурсов и технического оснащения.
  • Определить для работ специалистов, рабочих и руководителей.
  • Составить последовательность, в которой все процессы будут выполняться технически правильно, а также определить возможность их совмещения для сокращения сроков строительства.
  • Установить смены для каждой бригады с учетом их квалификации и профессионализма.
  • Определить длительность выполнения работ.
  • При необходимости внести некоторые коррективы и рассчитать потребность в ресурсах.

к оглавлению ↑

Особенности разработки календарного плана строительства

Согласно п. 4.6.9 СТО НОСТРОЙ 2.33.51-2011, чаще для построения календарного графика строительства используется форма линейного графика, или графика Ганта. На нем в масштабах времени показывают сроки и последовательность выполнения работ. Недостатком линейного графика считают статичность. Он позволяет отобразить только положение на объекте, сложившееся в конкретный момент.

Сетевая модель больше подходит для сложных объектов. Она лишена недостатков линейного графика и даже позволяет преобразовать данные для последующей передачи на компьютер.

Циклограмма применяется в случае выполнения работ поточным методом. На циклограммах ход работ отражают во времени и пространстве в виде наклонных линий в системе координат. Для этого весь процесс строительства сначала разделяют на участки (откладывают по вертикальной оси), дни (по горизонтальной) и смены. Сами процессы изображают в виде наклонных линий.
