Газовые огнетушители назначение устройство принцип работы

Газовые огнетушители

Газовые огнетушители – это переносные, передвижные или стационарные устройства, предназначенные для тушения очагов пожаров, с ручным способом приведения в действие и управления струей газового огнетушащего вещества (состава).

Газовые огнетушители подразделяются на:

• углекислотные (ОУ);
• хладоновые (ОХ).

Углекислотные (ОУ)

Газовый огнетушитель с зарядом двуокиси углерода

Газовый огнетушитель с зарядом двуокиси углерода называется углекислотным. Они предназначены для тушения загораний различных горючих материалов и горючих жидкостей, а также электроустановок находящихся под напряжением до 1000 В, загораний в музеях, картинных галереях и архивах, за исключением веществ которые могут гореть без доступа воздуха.

Все углекислотные огнетушители по принципу вытеснения огнетушащего вещества являются закачного типа, т.е. заряд огнетушащего вещества (ОТВ) и корпус огнетушителя постоянно находятся под давлением вытесняющего газа.

В качестве огнетушащего заряда применяется сжиженный диоксид углерода(углекислота). Диоксид углерода в огнетушителе находится в жидкой или газообразной фазе. Относительное количество жидкого или газообразного диоксида углерода зависит от температуры. С повышением температуры жидкий диоксид углерода переходит в газообразное состояние и давление в баллоне резко возрастает. Во избежание разрывов баллонов их заполняют жидким диоксидом углерода на 75 %, а все огнетушители снабжают предохранительными мембранами рассчитанный на 160-220 кгс/см 2 в зависимости от типа огнетушителя.

При открывании запорно-пускового устройства заряд СО₂ по сифонной трубке поступает к раструбу. При этом происходит переход из сжиженного состояния диоксида углерода в углекислый газ сопровождается резким охлаждением и часть её превращается в снегообразное состояние в виде мельчайших кристаллических частиц. Снегообразная масса получается из всех видов СО₂-огнетушителей при быстром испарении жидкого диоксида углерода в раструбе. Полученная снегообразная масса имеет плотность 1,5 г/см 3 и температуру до 80 °С. При переходе углекислоты из жидкого состояния в газообразное происходит увеличение объема в 400-500 раз.

Ручные СО₂-огнетушители предназначены для тушения загораний различных веществ на транспортных средствах: судах, самолетах, автомобилях и локомотивах. Огнетушитель представляет собой стальной баллон, в горловину которого на конусной резьбе ввернут вентиль с сифонной трубкой. На затворе имеются трубка с раструбом и мембранный предохранитель. Огнетушители этих марок отличаются друг от друга только объемом баллона и наличия гибкого шланга, на конце которого укреплен раструб.

Огнетушители ОУ-1,5, ОУ-2 и ОУ-5 размещают на полу или подвешивают, огнетушитель ОУ-8 – на полу или подставках.

Подробнее об огнетушителях углекислотных читайте по ссылкам: ОУ-2, ОУ-3, ОУ-5, ОУ-6(8), ОУ-10

Огнетушители ручные маломагнитные ОУ-2ММ и ОУ-5ММ предназначены для тушения загораний в электроустановках под напряжением в условиях минимального магнитного поля, а также различных веществ и материалов, за исключением тех, которые могут гореть без доступа воздуха. Они отличаются от других СО2-огнетушителей только материалом баллона, который выполнен из стали Х18Н10Т. Конструктивное решение, внешний вид и правила эксплуатации маломагнитных огнетушителей такие же, как у огнетушителей ОУ-2 и ОУ-5.

Огнетушители стационарные ОСУ-5П и ОСУ-5 предназначены для тушения загораний на самолетах. Огнетушители можно использовать для тушения загораний электроустановок под напряжением до 1000 В. Огнетушители ОСУ-5П и ОСУ-5 различаются только конструкцией запорно-пускового устройства. Баллон огнетушителя находится постоянно под высоким давлением, поэтому не реже одного раза в год его надо испытывать на прочность.

Передвижные огнетушители ОУ-25, ОУ-40 и ОУ-80 различаются только числом баллонов с диоксидом углерода и конструкцией транспортной рамы. На каждом баллоне имеется запорно-пусковое устройство рычажного типа УН-52 или вентильного типа ОБ-84М. Передвижные огнетушители предназначены для тушения пожаров горючих и легковоспламеняющихся жидкостей на площади до 5 м 2 , электроустановок небольших размеров, находящихся под напряжением, двигателей внутреннего сгорания, а также загораний и пожаров в тех случаях, когда применение воды не дает положительного эффекта или нежелательно (например, в музеях, картинных галереях, архивах и т.п.).

Передвижной огнетушитель ОУ-25 представляет собой баллон, укрепленный на тележке с резиновыми шинами. В горловину баллона ввернут запорный вентиль, к которому присоединен резиновый шланг, оплетенный стальной оцинкованной проволокой. Внутренний диаметр шланга 9 мм. К другому концу шланга присоединен раструб с рукояткой. Для приведения огнетушителя в действие его раструб направляют на очаг пожара и открывают вентиль ОБ-84М или запорно-пусковое устройство пистолетного типа УН-52. Утечка диоксида углерода из заряженного на заводе баллона не должна превышать при соблюдении правил эксплуатации 700 г в течение гарантийного срока (2 года).

Передвижной огнетушитель ОУ-80 состоит из двух баллонов с диоксидом углерода, расположенных в тележке. На баллонах имеются запорные вентили, конструкция которых аналогична конструкции запорных вентилей огнетушителей ОУ-25. Запорные вентили имеют предохранительные колпаки и соединены коллектором с двумя распределительными шлангами и двумя раструбами. Огнетушитель обслуживают два человека. Для приведение его в действие один человек снимает с кронштейна шланг, направляет раструб на горящий объект, а второй открывает вентили баллонов до упора.

Автомобильный прицеп пожаротушения ОУ-400 предназначен для тушения пожаров: в помещениях объемом до 75 м 2 ; горючих жидкостей (нефти, керосина, бензина) с площадью поверхности горения до 25 м 2 ; электрооборудования, находящегося под напряжением; в архивах, картинных галереях и других объектах, где диоксид углерода в газообразном или снегообразном виде оказывается эффективным. Огнетушитель ОУ-400 состоит из восьми баллонов, укрепленных на автомобильном прицепе ТАПЗ-755А. На баллонах имеются запорные вентили, по конструкции аналогичные вентилям огнетушителей ОУ-25 и ОУ-80. К штуцерам запорных вентилей присоединены трубки, соединенные с общим коллектором, который имеет два бронированных шланга с вентилями, снабженными раструбами.

Установка снабжена двумя удлинителями, предназначенными для подачи диоксида углерода на большие расстояния. Рама прицепа имеет ложементы для крепления баллона, два кронштейна, на которые наматывают восьмеркой бронированные шланги, а также каркас для тента. Впереди и сзади рамы на шарнирах укреплены упоры. В комплект огнетушителя входит лом-распылитель, который представляет собой металлический полый стержень с отверстиями у заостренного конца. При тушении пожара ломом-распылителем пробивают отверстие в строительной конструкции (в стенке резервуара, стене, перегородке или в полу) и подают диоксид углерода. Для приведения в действие огнетушителя ОУ-400 снимают с кронштейна раструб, прокладывают шланг к месту пожара, направляют раструб на горящий объект, открывают вентили на баллонах и коллекторе. Установкой управляют два человека. Для подачи двух раструбов одновременно боевой расчет должен состоять не менее чем из трех человек. Автоприцеп установки снабжен сигнальными фонарями, которые питаются от буксирующего автомобиля через штепсельный разъем.

Достоинства и недостатки ОУ

Достоинствами являются:

• охлаждение зоны горения;
• не электропроводность;
• высокая огнетушащая способность;
• уменьшает содержание кислорода в зоне горения;
• не портят материальных ценностей.

Недостатками являются:

• высокая летучесть;
• не пригодны для тушения щелочных металлов.

Хладоновые (ОХ)

Огнетушитель с зарядом огнетушащего вещества на основе галоидированных углеводородов называется хладоновым.

Хладоновые огнетушители предназначены для тушения легковоспламеняющихся и горючих жидкостей, твердых веществ, электроустановок под напряжением и различных материалов, кроме щелочных металлов и кислородсодержащих веществ. Данные огнетушители должны применяться в тех случаях, когда для эффективного тушения пожара необходимы огнетушащие составы, не повреждающие защищаемое оборудование и объекты (ВЦ, музейные экспонаты, архивы и т.д.)

Зарядами огнетушителей служат составы на основе галоидированных углеводородов: тетрафтордибромэтана (хладона 114В2), трифторбромметана (хладона 13В1), диоксида углерода. Эти составы отличаются высокой огнегасительной эффективностью и могут применяться в широком диапазоне температур.

Рассмотрим один из основных галоидированных углеводородов применяющих в огнегасительных составах. Хладон 114В2, 1,2 дибромтетрафторэтан, С₂F₄Br₂, тяжелая бесцветная жидкость со специфическим запахом, слегка желтеющая на свету, без механических примесей. Температура самовоспламенения 567 °С в воздухе. Температура замерзания −112 °С. Сильный ингибитор горения углеводородных горючих, высокоэффективное огнетушащее средство.

Достоинства и недостатки ОХ

Достоинствами являются:

• не замерзаемость до −120 °С;
• не электропроводность;
• высокая огнетушащая эффективность;
• не портят материальных ценностей.

Недостатками являются:

• токсичность продуктов термического распада;
• низкая теплота испарения до +30 °С;
• высокая летучесть;
• способность образовывать коррозийно-активные продукты;
• не пригодны для тушения щелочноземельных металлов.

Газовые огнетушители. Назначение, состав заряда, устройство, принцип работы.

Газовые огнетушители подразделяются на огнетушители углекислотные (ОУ) и хладоновые (ОХ).

В ОУ огнетушащим в-вом является диоксид углерода – СО₂. Им заполняют баллоны под давлением. При этом СО₂ сжижается. Кол-тво СО₂ подбирают таким, чтобы при +50 0 С давление в баллоне не превышало 15 МП. При 20 0 С — 5,7 МПа.

Углекислота в баллоне занимает не весь его объем, а только часть. Другая часть приходится на углекислый газ. Он под высоким давлением обеспечивает вытеснение углекислоты в очаг горения. =>, ОУ являются закачными (З).

Соотношение между газовой и жидкой фазами характеризует наполнение баллона и определяется коэффициентом наполнения К– это отношение кол-ва углекислоты (кг) к объему баллона (л), в котором она находится. В среднем = 0,7.

В ОУ вытесняющий газ автоматически генерируется из углекислоты. Этой особенностью и обусловлены особенности их конструкций.

ОУ производят в различном исполнении: переносные и передвижные.

Передвижные ОУ исполняют вместимостью до 8 л углекислоты. Их обозначение включает аббревиатуру ОУ и цифру, обозначающую вместимость баллона в литрах.

Запорная головка 3 предназначена для запирания углекислоты в баллоне, ее подачи в раструб для тушения. Кроме этого, в нем размещается предохранительная мембрана. При чрезмерном повышении давления СО₂ в баллоне она разрушается, предохраняя разрыв баллона.

В этом положении СО₂ в газообразном состоянии заполняет камеру, где размещена пружина. В случае чрезмерного повышения давления в баллоне разрушится предохранительная мембрана и огнетушитель разрядится. При необходимости подать углекислоту на тушение пожара, следует вынуть чеку и прижать рычаг к ручке огнетушителя. Его кулачком шток переместится вправо, который, в свою очередь, переместит поршень и по его каналам углекислота поступит из баллона к штуцеру в раструб.

Заполнение ОУ СО₂ :подают ее в отверстие, куда вставляется трубка при смещении поршня влево рычагом.

При вытеснении углекислоты из баллона и поступлении ее в раструб происходит ее расширение, сопровождающееся сильным охлаждением (до –70 0 С). При этом углекислота превращается в хлопья «снега». При поверхностном тушении «снежным» диоксидом углерода его разбавляющее действие сопровождается охлаждением очага горения.

К недостатку ОУ следует отнести снижение эфф-ти выброса углекислоты в зону горения при низких температурах.

ОУ вместимостью баллонов 10…80 л называют передвижными. ОУ вместимостью 20…30 л комплектуют из ОУ-10, соответственно по 2…3 штуки. Они перемещаются на тележке. ОУ вместимостью 40 л перемещают на горизонтальной трехколесной тележке. ОУ вместимостью 80 л комплектуют из двух огнетушителей по 40 л.

Запорные головки передвижных огнетушителей идентичны рассмотренным раньше для переносных огнетушителей.

Некоторые ОУ при большой длине бронированного шланга до раструба оборудуются выпускным клапаном. Его устанавливают перед раструбом. Его рекомендуют применять при тушении пожаров классов А и В и особенно Е (электроустановок) напряжением до 1000 В.

Некоторые общие параметры технических характеристик ОУ приводятся в табл.4.3.

Огнетушители	Вмести-мость баллона, л	Масса заряда, кг	Время выхода СО2, с	Класс пож и размер модельно-го очага	Масса ОУ, кг
Перенос-ные	1,5…8	1,05…5,6	8…12	10В…55В	1,5…8
Передвижные	10…80	7…56	15…20	55В…144В	30…139

Все ОУ работоспособны в диапазоне температур от –20 0 С до +60 0 С.

В ОХ огнетушащим веществом являются галоидоуглероды. Это соединения атомов углерода и водорода, в которых атомы водорода частично или полностью замещены атомами галоидов. К ним относятся атомы F ,Br ,Cl. Такие соединения условно называют хладонами.

Хладоны с низкой температурой кипения применяются в газообразном состоянии. Ими под давлением заполняют баллоны огнетушителей. Выпуск их для тушения осуществляется, как и в случае углекислотных огнетушителей.

Хладоны с температурой кипения выше 30 0 С используются, как и жидкие огнетушащие средства. Их распыляют из огнетушителей с помощью давления сжатого воздуха, азота или хладона с низкой температурой кипения.

Конструкция запорно-выпускных устройств аналогична, используемым в ОУ.

Основным огнетушащим действием хладонов является ингибирующий (тормозящий) эффект. В очаге пожара хладоны разлагаются, образующиеся при этом продукты оказывают тормозящее действие на процесс горения.

ОХ рекомендуется применять для тушения пожаров класса АВС и электроустановок.

Некоторые параметры, характеризующие их применение, приведены в табл.4.4.

Масса в огнетуш-ле, кг	Минимальный ранг очагов пожара	Минимальные
А	В	дальность струи, м	Продолж. подачи, с
≤1 >1≤2 >2≤4 >4≤6 >6	1А 2А, 3А	13В 21В 34В 55В 89В

Преимуществами хладонов является то, что при тушении пожаров они полностью испаряются. Вследствие низкой температуры кипения хладоны имеют высокую морозоустойчивость. Это позволяет использовать их при низких температурах.Хладоны токсичны, поэтому их опасно применять для тушения пожаров в тесных, плохо проветриваемых помещениях.Хладоны не могут применяться для тушения в подвалах, шахтах, для тушения пожаров, сопровождающихся тлением, так как создается опасность образования токсичных продуктов пиролиза. Нельзя их применять для тушения пожаров легких металлов (Mg, Na, Al и др.), так как при взаимодействии с ними может произойти взрыв.

Дата добавления: 2015-01-30 ; просмотров: 23 | Нарушение авторских прав

Огнетушители газовые. Устройство. Принцип действия

Углекислотный огнетушитель (рис. 2.11) — закачной огнетушитель высокого давления с зарядом жидкой двуокиси углерода, находящимся под давлением ее насыщенных паров.

Рис. 2.11. Углекислотный огнетушитель ОУ-2

Углекислотные огнетушители (УО) запрещается применять для тушения пожаров электрооборудования, находящегося под напряжением выше 10 кВ.

Углекислотные огнетушители с насадками или раструбами, изготовленными из диэлектрических материалов, из-за возможного образования разрядов статического электричества не допускается применять на объектах безыскровой или слабой электризации (ГОСТ 12.2.037, ГОСТ 12.1.018).

Целесообразно использование УО для ликвидации загораний в музеях, картинных галереях и архивах. Это обусловливается нейтральным воздействием огнетушащего вещества на окружающие материалы.

При тушении электрооборудования, находящегося под напряжением электрического тока, необходимо учитывать, что раструб углекислотного огнетушителя должен находиться на расстоянии не менее 1 м от установки с напряжением электрического тока до 1000 В и 2 м — до 10000 В.

Огнетушители не предназначены для тушения загораний щелочных, щелочно-земельных металлов и других материалов, горение которых может происходить без доступа воздуха.

Углекислотный огнетушитель (рис. 2.12) состоит из корпуса, в горловине которого закреплена запорно пусковая головка, содержащая сифонную трубку, рычаг запуска, предохранительную чеку с пломбой. К входному штуцеру головки присоединен шланг или поворотное устройство, на конце которого установлен раструб. Запорно-пусковая головка имеет предохранительный клапан, который

Рис. 2.12. Устройство углекислотного огнетушителя:

1 — корпус; 2 — сифонная трубка; 3 — углекислота; 4 — раструб; 5 — предохранительная чека; 6 — рычаг запуска; 7 — запорная головка срабатывает при опасном повышении давления в емкости огнетушителя.

Компоновочные решения углекислотных огнетушителей предусматривают различные запорно-пусковые системы (винтового типа и пистолетного), что обусловливает различный порядок приведения их в действие.

Для приведения в действие огнетушителя с запорным устройством винтового типа необходимо сорвать пломбу, повернуть запорный вентиль до упора против часовой стрелки и направить раструб на очаг пожара. При необходимости, повернув вентиль в противоположную сторону, возможно прекращение подачи огнетушащего вещества.

Углекислотные огнетушители с запорно-пусковым устройством пистолетного типа приводятся в действие путем выдергивания чеки и нажатием на пусковой рычаг.

Принцип действия огнетушителя основан на использовании давления, создаваемого насыщенным паром двуокиси углерода, которая одновременно является и огнетушащим веществом, для выброса ее сжиженной фазы на очаг горения. При эксплуатации огнетушителей необходимо учитывать, что при выпуске заряда двуокиси углерода из раструба температура его поверхности и подводящей трубки снижается до минус 60—70 °С. Данная особенность указывает на то, что при контакте с незащищенными кожными покровами человек, использующий огнетушитель, может получить холодный термический ожог.

Интенсивность выхода двуокиси углерода из огнетушителя может изменяться в достаточно широких пределах и сильно зависит от температуры окружающей среды, снижаясь при отрицательной температуре и возрастая при положительной.

Передвижные углекислотные огнетушители (рис. 2.13) — это одноосная тележка с баллонами различной емкости, заполненными технической углекислотой. Для удобства применения и безопасности при работе они оборудованы резиновым шлангом, намотанным на кронштейн, и раструбом-снегообразователем. Порядок приведения в действие включает в себя: транспортировку огнетушителя к очагу пожара; установку в вертикальное положение; разматывания шланга с раструбом; приведение в действие огнетушителя путем вскрытия пломбы; перевод рычага запорно-пускового устройства в горизонтальное положение (или открытие вентиля до упора); направление раструба на очаг горения с учетом безопасно допустимого расстояния.

Рис. 2.13. Углекислотный огнетушитель ОУ-80

В соответствии с нормативными требованиями газовые огнетушители подвергаются проверке весовым контролем.

Газовые огнетушители

Водные огнетушители

Огнетушители переносные водные предназначены для тушения пожаров класса А (твёрдые горючие вещества), а при использовании добавок к воде также и для тушения пожаров классов В (жидкие горючие вещества). Подобные огнетушители не пригодны для тушения пожаров классов С (газообразные вещества), D (металлы и металлоорганические вещества), и электроустановок, находящихся под напряжением. Тактико-технические характеристики водных огнетушителей приведены в таблице 10.

Тактико-технические характеристик водных огнетушителей

Наименование параметров	ОВ-1(з) “Нимбус”	ОВ-2(з) “Нимбус”	ОВ-3(з) “Нимбус”	ОВ-5(з) “Нимбус”	ОВ-5(з)-Б	ОВ-5(з)	ОВ-6(б)
Огнетушащая способность по тушению модельного очага: по классу А, по классу В, м 2	0,3А; 1В	1А; 21В	2А; 21В	3А; 34В	1А, 5В	1А, 0В	1А, 34В
Полная масса огнетушителя, кг, не более	0,8	2,5	4,2	5,8	12,0	11,0	9,5
Длина струи ОТВ, м, не менее	3,5
Продолжительность подачи ОТВ, с, не менее

К газовым огнетушителям относятся огнетушители углекислотные (ОУ) и хладоновые (ОХ).

Углекислотные огнетушители

В горловину баллона ввинчено запорно-пусковое устройство с раструбом (огнетушители ОУ-1, ОУ-2, ОУ-3), или со шлангом с раструбом (огнетушители ОУ-4,ОУ-5,ОУ-6) (рис. 10).

Принцип действия углекислотного огнетушителя основан на вытеснении находящейся под избыточным давлением 5,8 МПа углекислоты из баллона. При открывании запорно-пускового устройства диоксид углерода по

Рис.10. Виды углекислотных огнетушителей

сифонной трубке поступает к раструбу (рис.11). Диоксид углерода из сжиженного состояния переходит в твердое (снегообразное) и его температура резко понижается.

Рис. 11. Конструкция углекислотного огнетушителя

Приведение в действие углекислотного огнетушителя

При возникновении пожара необходимо сорвать пломбу с огнетушителя, выдернуть чеку, направить раструб в сторону огня, нажать на рычаг запорного устройства и приступить к тушению пожара (рис.12, 13).

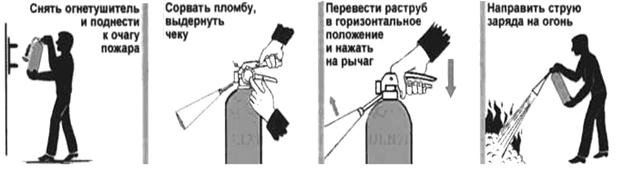

Рис. 12. Приведение в действие ручного углекислотного огнетушителя

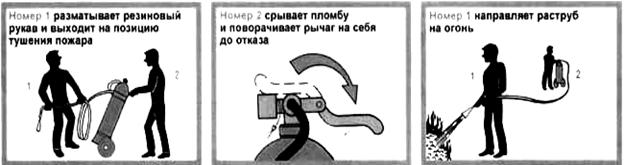

Рис. 13. Приведение в действие передвижного углекислотного огнетушителя

При тушении электроустановок, находящихся под напряжением, не допускается подводить раструб ближе 2 метров до электроустановки и пламени. После применения огнетушителя помещение необходимо обязательно проветрить. Необходимо соблюдать осторожность при выпуске углекислоты из раструба, так как температура его поверхности понижается (до -70ºС), поэтому гибкий шланг должен иметь ручку для защиты руки оператора от переохлаждения. Тактико-технические характеристики углекислотных огнетушителей представлены в таблице 11.

Тактико-технические характеристик углекислотных огнетушителей

Наименование параметров	ОУ-2	ОУ-3	ОУ-5	ОУ-6	ОУ-8	ОУ-10	ОУ-20
Огнетушащая способность, м 2 (бензин)	0,41	0,41	1,08	1,08	1,1	1,08	1,73
Количество ОТВ заряженного в огнетушитель, кг	1,4	2,1	3,5	4,2	5,6
Полная масса огнетушителя, кг, не более	6,2	7,6	13,5	14,5
Длина струи ОТВ, м, не менее	1,5	2,5
Продолжительность подачи ОТВ, с, не менее

Хладоновые огнетушители

В хладоновых огнетушителях выпуск огнегасительного вещества осуществляется через насадку баллона в виде аэрозольной струи, состоящей из мелкодисперсных капель. Поэтому подобные огнетушители также называют аэрозольными (ОА). Если в хладоновом огнетушителе в качестве огнегасительного вещества используется углекислый газ и бромистый этил, то он обозначаются как углекислотно-бромэтиловый (ОУБ). Например, огнегасительные вещества углекислотно-бромэтиловых огнетушителей (ОУБ-3А, ОУБ-7А) состоят из 98% (по массе) бромистого этила и 2% углекислоты с добавкой воздуха для создания давления 0,86МПа при 20°С.

Хладоновые огнетушители по конструктивному исполнению и внешнему виду схожи с углекислотными. Огнегасительным составом при нормальных условиях заполняется стальной баллон, внутри которого установлена сифонная трубка, вверху – запорная головка с пусковым устройством и распыляющим насадком (рис.14). Для выброса огнегасительного вещества из баллона в нем создается рабочее давление воздуха, составляющее при нормальной температуре 0,8-0,9 МПа.

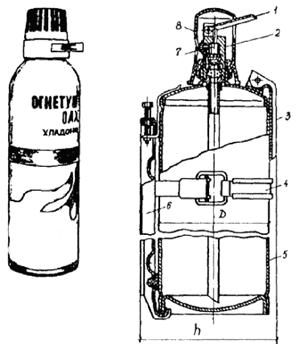

Рис. 14. Хладоновый огнетушитель ОУБ-3А (ОУБ-7А):

1 — пусковой рычаг; 2 — запорная головка; 3 — рукоятка; 4 — крепление; 5 — баллон; 6 — кронштейн; 7 — распыливающее устройство; 8 — предохранительный колпак

Приведение в действие хладонового огнетушителя

Для приведения в действие хладоновых огнетушителей или их разновидностей следует поднести их за ручку к очагу пожара и, нажимая на кнопку или рычаг запорно-пускового устройства, вскрыть предохранительную мембрану и направить струю на пламя. Тактико-технические характеристики углекислотных огнетушителей представлены в таблице 12.

Тактико-технические характеристик хладоновых огнетушителей

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Для чего применяют газовые огнетушители, их виды и принцип действия

В газовые огнетушители заправляют специальные негорючие составы (двуокись углерода) или галоидоуглеводородные вещества (хладон, бромэтил).

В зависимости от используемой смеси, огнетушителям присваивают названия — углекислотные, хладоновые, бромхладоновые.

Что из себя представляют газовые огнетушители?

Разобраться с особенностями огнетушителей газового типа помогает знание их назначения, устройства и видов.

Назначение: для каких целей и где применяются?

Углекислотные огнетушители используются для быстрого рассеивания газа и охлаждения нагретых поверхностей.

Благодаря таким свойствам диоксида углерода минимизируется материальный ущерб при тушении пожара.

При помощи углекислотных огнетушителей устраняют возгорания:

• на транспорте;
• электроустановок, которые находятся под напряжением до 1000В;
• газообразных и жидких веществ класса B и C;
• компьютерных залов и серверных комнат;
• в музеях, библиотеках и выставочных залах.

Углекислотные огнетушители не используются для тушения людей, калия и натрия, древесных опилок, магния с алюминием и их сплавов.

Как работают: устройство и принцип действия

Особенности эксплуатации газовых огнетушителей можно рассмотреть на примере углекислотных моделей.

Огнетушащим веществом выступает сжиженный диоксид углерода.

К нему может быть добавлен бромэтил и галоидированные углеводороды.

При подаче смеси из баллона в зону горения при высокой концентрации кислорода (12-18%) наступает тушение очага возгорания.

Газовые противопожарные средства бывают передвижными и ручными.

Последние состоят из стального баллона высокой прочности.

В их горловину помещено запорно-пусковое устройство пистолетного или вентильного типа.

Углекислота из баллона подается по сифонной трубке, а затем — раструб-снегообразователь.

При использовании газового огнетушителя необходимо направить раструб на очаг возгорания и нажать рычаг запорно-пускового устройства (или вывернуть маховичок).

При переходе жидкого заряда в газообразное состояние он увеличивается в 400-500 раз, и сопровождается резким охлаждением (до -72 градусов).

Чтобы не обморозить руки, запрещено дотрагиваться до металлического раструба.

Газовые огнетушители делятся на углекислотные и аэрозольные.

Их используют для подавления очагов возгорания категории B, C и E.

Для пожаров типа A (горение твердых веществ) углекислотные модели используются только при отсутствии тления.

Рекомендуется применять такие модели в офисных помещениях, поскольку не происходит загрязнения оргтехники.

Площадь защиты составляет от 10 до 550 м 2 .

Применение газовых огнетушителей углекислотного типа эффективно на начальных стадиях пожара и там, где не рекомендуется использовать воду.

Аэрозольные огнетушители представляют собой довольно эффективные первичные средства пожаротушения.

В качестве закачиваемого в баллоны состава используется соединение бромистого этила, хладона или их смеси.

В состав аэрозольной смеси входят химически активные реагенты, являющиеся ингибиторами, которые останавливают цепные химические реакции горения.

Твердые частицы, выделяемые хладоновым огнетушителем, под воздействием высоких температур осаживаются на поверхности горящих предметов и образуют плотную пленку.

В результате прекращается доступ воздуха к очагу возгорания.

Отзывы о газовых огнетушителях: плюсы и минусы

Рассматривать огнетушитель стоит с точки зрения его плюсов и минусов необходимо при учете типов возгораний, для тушения которых он предназначен.

Заслуживают внимания и особенности конструкции оборудования.

Преимущества газовых огнетушителей, исходя из отзывов пользователей:

• универсальность подобных устройств;
• высокая надежность газовых средств пожаротушения;
• применение таких моделей позволяет устранить возгорание, не загрязняя материалы и ценное оборудование;
• допускается использование газовых огнетушителей в широком диапазоне температур — от -40 до +50 градусов.

Газовыми приспособлениями стоит тушить только те возгорания, которые возможны только в кислородной среде.

Недостатки такого оборудования:

• нельзя использовать при горении щелочных и щелочно-земельных металлов, тлеющих материалов;
• возможность накопления на баллоне статического электричества;
• токсичное действие паров на человека, особенно при тушении пожара в небольшом помещении;
• необходимость длительного проветривания объекта после использования огнетушителя.
• Снижение эффективности применения оборудования при низких температурах.

Учет этих особенностей газовых огнетушителей позволит подобрать лучшую модель для установки на объект.

Доступные технические характеристики

Газовые огнетушители отличаются большим разнообразием моделей.

К их основным характеристикам переносных изделий относят:

• вместимость баллона — от 1,34 до 10 л;
• время выхода огнетушащего вещества — от 6 до 10 секунд;
• масса заряда — 1-7 кг;
• огнетушащая способность, м 2 — от 13B до 55B;
• длина струи — от 2 до 3 м;
• рабочее давление — 5,88 МПа;
• температура эксплуатации — от -40 до +50 градусов.

Передвижные газовые баллоны имеют следующие характеристики:

• вместимость — от 13 до 2*40 л;
• время выхода заряда — от 15 до 30 с;
• масса огнетушащего вещества — от 9,5 до 52 кг;
• длина струи — от 4 до 6 м;
• огнетушащая способность — от 55B до 144 B.

Учитывая, что диапазон эксплуатационных значений газовых огнетушителей довольно широк, стоит оценить параметры конкретных моделей.

Производители и популярные модели: рейтинг лучших и цены

Для оценки эффективности газовых огнетушителей стоит рассмотреть характеристики углекислотных и хладоновых моделей.

Модель применяется для тушения пожаров, в которых горение происходит в присутствии кислорода.

Технические характеристики устройства:

• диапазон рабочих температур — от -40 до +50 градусов;
• высота — 400 мм, диаметр — 92 мм;
• масса утечки в год — не более 50 г;
• вместимость корпуса — 1,34 л;
• длина струи — не менее 2 м;
• рабочее давление — 5,88 МПа;
• срок службы — не менее 10 лет.

Стоимость изделия — 1050 рублей.

Эффективность эксплуатации модели определяется ее параметрами:

• вместимость корпуса — 4,02 л;
• масса заряда — 3 кг;
• способность тушить пожары класса 34B;
• длительность подачи огнетушащего вещества — 8 с;
• длина струи — не менее 3 м;
• диапазон эксплуатационных температур — от -40 до +50 градусов;
• высота — 490 мм, диаметр — 135 мм.

Модель стоит 1400 рублей.

Технические характеристики огнетушителя:

• вместимость — 13,4 л;
• масса заряда — 9,5 кг;
• длина струи — 4 м;
• огнетушащая способность — 55B;

Огнетушитель стоит 5500 рублей.

Устройство обладает следующими техническими характеристиками:

• масса — 3,9 кг;
• диапазон рабочих температур — от -20 до+60 градусов;
• давление в баллоне — 1-1,5 МПа;
• время выхода огнетушащего вещества — 6 с;
• срок эксплуатации — не менее 10 лет.

Цена изделия — 11800 рублей.

Техническое обслуживание

Техническое обслуживание газовых огнетушителей предполагает периодические проверки, ремонт, осмотры и перезарядку устройств.

Эти меры необходимы для контроля состояния огнетушителей, их крепления и правильного размещения.

При ежеквартальной проверке инспектор оценивает место установки средств пожаротушения, осматривает баллоны на предмет повреждений.

При наличии сколов вмятин и царапин на корпусе изделие изымается для проверки работоспособности.

При ежеквартальной проверке измеряется давление и масса заряда, оценивается гибкость шланга.

Ежегодная проверка огнетушителей включает осмотр самих средств пожаротушения и их расположения.

Контролируется величина утечки вытесняющего газа.

Для проверки проводят частичное или полное вскрытие баллона, оценивают состояние фильтров, проверяют документацию.

Если объект, на котором находятся огнетушители, является пожароопасным, инспектор посещает его не реже одного раза в полгода.

Каждые 5 лет баллоны перезаряжают, а корпус полностью очищают от остатков ОТВ.

Стоимость

Востребованные модели газовых огнетушителей стоят от 1 до 20 тыс. рублей.

Цены зависят от массы заряда, возможностей использования и действующего вещества.

Где купить водный огнетушитель?

Приобрести качественный огнетушитель можно в специализированных магазинах в крупных городах.

В Москве

В столице приобрести средства пожаротушения можно в следующих торговых точках:

• «Абарс». Адрес — г. Москва, ул. Дубнинская, 75с1. Телефоны — 8 (495) 210-15-58, 8 (925) 779-98-02.
• «Магазин 01». Адрес — м. Сокольники (центральный выставочный зал), г. Москва, ул. Русаковская, д. 28, стр. 1А.
• «Пожарный магазин». Адрес — 125212, г. Москва, Кронштадтский бульвар, д. 16А.

Представленные магазины предлагают широкий ассортимент товара.

В Санкт-Петербурге

В северной столице огнетушители реализуются популярных магазинах:

• Интернет-магазин «01snab.ru». Адрес — 195043, Санкт-Петербург, ул. Ржевская, д. 2, лит. Б. Телефон — (812)331-33-70.
• «Национальная Пожарная Компания». Адрес — Санкт-Петербург, ул. Химиков, д. 18. Телефон — 8 (812) 454-43-42.
• «Госпожтехника». Офис и магазин расположены по адресу — 191167, г. Санкт-Петербург, Синопская наб., д. 30, лит. Н. Телефон — 8 (812) 339-93-52

Газовые огнетушители эффективны при тушении возгораний электрооборудования, твердых и жидких материалов.

Выбрав модель с оптимальными характеристиками, стоит обратиться в крупный магазин пожарной техники.
