Как собрать реле времени своими руками?

Для обеспечения логики работы электрических устройств часто необходимо учитывать какой-то заданный временной промежуток. Для этого в цепь включаются различные таймеры и реле времени. Сегодня большинство таких приборов можно приобрести в интернете, но при желании вы можете изготовить реле времени своими руками. Тем более что подобная самоделка всегда найдет применение в решении каких-либо бытовых задач.

Несколько слов о разновидностях

Электронные таймеры для установки задержки включения и отключения используются в микроволновках, стиральных машинах, системах обогрева, для обустройства умного дома и т.д. Принцип действия реле времени основывается на установке временного интервала для задержки в работе электрической сети. На практике такое устройство может иметь различный способ замедления:

  • электромагнитное;

Рис. 1: электромагнитные реле времени

  • пневматическое;
  • с часовым механизмом;

Рис. 2. С часовым механизмом

  • моторные;
  • электронные.

Из-за сложности настройки и дефицита определенных элементов далеко не все реле времени можно собрать своими руками. Наиболее простым вариантом для изготовления и рассмотрения являются электронные модели, так как достать комплектующие для них сегодня можно как из старого оборудования, так и с любого магазина радиодеталей.

Электромеханические реле и другие варианты доступны в случае наличия специфических комплектующих, которые далеко не всегда можно найти в свободной продаже.

Что понадобится для изготовления?

В зависимости от выбранной модели процесс может оказаться как простым, так довольно трудоемким. Поэтому всем необходимым лучше запастись заранее, чтобы не останавливаться на половине проделанной работы.

Для сборки реле времени вам понадобится:

  • набор радиодеталей – в каждом конкретном примере самодельного реле их перечень будет отличаться, но основная номенклатура останется неизменной (резисторы, конденсаторы, транзисторы, микросхемы, промежуточные реле или переключатели, блоки питания или понижающие трансформаторы, катушки и т.д.);
  • основание для набора элементов – печатная плата, диэлектрическая поверхность или каркас, также выбираются исходя из местных условий;

Рис. 3. Печатная плата

  • паяльник, припой и другие приспособления для соединения элементов цепи.
  • корпус – для защиты элементов реле от различных механический воздействий, попадания пыли, влаги и засорителей;
  • блок управления или программирования – если вы планируете сделать регулируемую задержку.

В некоторых ситуациях вышеперечисленные части можно позаимствовать из старых электронных приборов, если он вам подходят, в противном случае их нужно приобрести. С конкретным перечнем вы сможете определиться после того, как выберете конкретную модель, которую хотите изготовить.

Создаем реле времени на 12 и 220 Вольт

В зависимости от величины питающего напряжения, к которому подключается нагрузка, определяется и уровень потенциала, под которым будут находиться элементы реле времени. На практике для создания временных задержек применяются как работающие от сети 220В, так и от безопасного низкого 12В.

Первый вариант считается более простым, поскольку работа осуществляется напрямую от сети. Также схема на 220 В актуальна для питания особо мощной нагрузки – двигателей или бытовых приборов.

Идея 1. На диодах

Рассмотрим вариант простейшего логического элемента для работы в цепи 220В.

Рис. 4. Схема реле времени на 220В

Здесь включение происходит при нажатии кнопки S1, после чего напряжение подается на диодный мост. С моста потенциал переходит на времязадающий элемент, состоящий из резисторов и конденсатора. В процессе накоплении заряда тиристор VS1 откроется, и ток протечет через лампу освещения L1. Когда емкость конденсатора полностью зарядится, тиристор перейдет в закрытое состояние, после чего срабатывает реле и лампа гореть перестанет.

Максимальную выдержку здесь можно установить в несколько десятков секунд, так как ее величина будет задаваться сопротивлением резистора и емкостью. Существенным недостатком является то, что эта схема несет угрозу человеческой жизни при поражении электротоком. Поэтому далее рассмотрим пример изготовления реле времени на 12В.

Идея 2. На транзисторах

Принцип действия такого реле времени основывается на использовании полупроводниковых приборов для задачи временного промежутка. На практике могут использоваться схемы как с одним транзистором, так и с большим числом. Наиболее актуальные для самостоятельного изготовления реле времени на двух транзисторах – они характеризуются лучшей стабильностью и управляемостью.

Пример такого электронного устройства приведен на рисунке ниже:

Рис. 5. На транзисторах

Для ее практической реализации вам понадобится обзавестись следующими элементами:

  • резисторами – одним на 100 кОм и тремя на 1 кОм;
  • двумя транзисторами КТ3102Б или идентичными;
  • конденсатором для создания задержки выключения/включения;
  • кнопка для запуска реле времени;
  • промежуточное реле или коммутатор;
  • светодиод для сигнализации состояния;
  • печатная плата для сборки всех деталей.

Принцип работы такого реле времени заключается в подаче напряжения 12 В на емкостной элемент C1. После чего происходит зарядка конденсатора до определенного потенциала, величины которого будет достаточно для открытия транзистора VT1.

Ток заряда для емкостного элемента определяется сопротивлением ветви C1 – R1 – чем больше сопротивление, тем меньше ток, а время накопления заряда больше. Соответственно, для повышения или уменьшения времени включения или выключения нагрузки можно использовать переменный резистор для R1.

Рис. 6. Установить переменный резистор

После разряда емкости на базу транзистора VT1 поступит сигнал открытия, и электрический ток начнет протекать через эмиттер и коллектор, резисторы R2 и R3. Эти номиналы резисторов подбираются для открытия второго транзистора VT2, работающего в режиме электронного ключа на включение основной нагрузки.

Открытый VT2 подает напряжение на обмотку реле K1, сердечник в нем притягивается и производит операции с нагрузкой. Одна из пар контактов электромагнитного реле воздействует своими контактами на цепь питания светодиода, сигнализирующего о состоянии устройства.

Кнопка SB1 в цепи позволяет обнулить заряд конденсатора – это обязательная процедура пере каждым последующим пуском, что составляет определенные трудности, которые решаются установкой микросхем.

Идея 3. На базе микросхем

Это более сложный вариант, чем с использованием транзисторов, но цифровое реле не требует нажатия кнопки для начала нового цикла, они более устойчивы. Циклическое реле позволяет выполнять несколько операций в автоматическом режиме, за счет наличия микросхемы существует источник внутреннего опорного питания, можно значительно увеличить пределы задержки времени.

Рис. 7. На базе микросхемы КР512ПС10

Посмотрите на рисунок, приведенная здесь схема рассчитана на работу в цепи 220 В. Для ее реализации вам понадобятся резисторы разного номинала, указанные на схеме, диодный мост, пара транзисторов, полупроводниковые элементы, конденсаторы, промежуточное реле, микросхема.

Ее принцип действия идентичен с описанным ранее вариантом на двух транзисторах с той разницей, что в цепи управления временной задержкой появляется микросхема. С помощью которой заряд конденсатора может накапливаться в десятки раз дольше, соответственно, получается возможность увеличения времени задержки.

Процесс сборки не представляет особых трудностей для опытных радиолюбителей, имеющих навыки пайки и чтения схем. Однако для новичков такое реле времени может представлять определенную сложность, поэтому им следует внимательно относиться к процессу.

Идея 4. На базе таймера NE555

Этот вариант также относится к электронным реле, в котором задержка времени устанавливается при помощи популярного таймера NE555. С его помощью вы сможете собрать таймер, который оперирует коммутационными процессами, как на включение, так и на отключение.

Рис. 8. На базе таймера NE555

Как видите на схеме, таймер выполняет роль управляющего ключа, разрешающего выдачу электрического сигнала либо напрямую к прибору, либо через оперирующий орган – катушку реле. Когда времязадающая цепочка из двух резисторов и конденсатора достигнет насыщения, таймер выдаст на выход реле времени управляющий сигнал, который притянет к катушке прибора сердечник и замкнет контакты. К выходной катушке параллельно подключается светодиод, сигнализирующий о состоянии реле.

Практическая реализация этой схемы также требует определенных навыков и знаний в пайке радиодеталей и изготовлении печатных плат.

Следует отметить, что таймер и микросхема хоть и дают более устойчивую работу, но не могут похвастаться способностью к программированию. Современные цикличные таймеры на микроконтроллерах представляют неограниченные функции в формировании логики работы, но собрать их в домашних условиях достаточно сложно.

Видео идеи



Реле времени своими руками: обзор 3-х вариантов самоделок

Активизировать и отключать бытовую технику можно без присутствия и участия пользователя. Большинство выпускаемых в наши дни моделей оснащено реле времени для автоматического запуска/остановки.

Что делать, если точно так же хочется управлять устаревшим оборудованием? Запастись терпением, нашими советами и сделать реле времени своими руками – поверьте, этой самоделке найдется применение в хозяйстве.

Мы готовы помочь вам осуществить интересную задумку и попробовать свои силы на пути самостоятельного электротехника. Для вас мы нашли и систематизировали все ценные сведения о вариантах и способах изготовления реле. Использование представленной информации гарантирует простоту сборки и отличную работу прибора.

В предложенной к изучению статье подробно разобраны опробованные на практике самодельные варианты устройства. Сведения опираются на опыт увлеченных электротехникой мастеров и требования нормативов.

Сфера применения реле времени

Человек всегда стремился облегчить себе жизнь, внедряя в обиход разные приспособления. С появлением техники на базе электродвигателя встал вопрос об оснащении ее таймером, который управлял бы этим оборудованием автоматически.

Включил на заданное время – и можно идти заниматься другими делами. Агрегат по истечении установленного периода сам отключится. Вот для такой автоматизации и потребовалось реле с функцией автотаймера.

Классический пример рассматриваемого устройства – это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим, и барабан крутится в течение 5–10 минут, пока часики внутри не дойдут до нуля.

Сегодня реле времени устанавливают в различную технику:

  • микроволновки, печи и иную бытовую технику;
  • вытяжные вентиляторы;
  • системы автополива;
  • автоматику управления освещением.

В большинстве случаев прибор делают на основе микроконтроллера, который одновременно и управляет всеми остальными режимами работы автоматизированной техники. Производителю так дешевле. Не надо тратиться на несколько отдельных устройств, отвечающих за что-то одно.

По типу элемента на выходе реле времени классифицируют на три вида:

  • релейные – нагрузка подключается через «сухой контакт»;
  • симисторные;
  • тиристорные.

Наиболее надежен и устойчив к всплескам в сети первый вариант. Устройство с коммутирующим тиристором на выходе следует брать, только если подключаемая нагрузка нечувствительна к форме питающего напряжения.

Читайте также  Индуктивные датчики положения принцип действия

Чтобы самостоятельно изготовить реле времени, также можно воспользоваться микроконтроллером. Однако самоделки в основном делаются для простых вещей и условий работы. Дорогой программируемый контроллер в такой ситуации – лишняя трата денег.

Есть гораздо более простые и дешевые в исполнении схемы на основе транзисторов и конденсаторов. Причем вариантов существует несколько, выбрать для своих конкретных нужд есть из чего.

Схемы различных самоделок

Все предлагаемые варианты изготовления своими руками реле времени построены на принципе запуска установленной выдержки. Сначала запускается таймер с заданным временным интервалом и обратным отсчетом.

Подключенное к нему внешнее устройство начинает работать – включается электродвигатель или свет. А затем, по достижении нуля, реле выдает сигнал на отключение этой нагрузки или перекрывает ток.

Вариант #1: самый простой на транзисторах

Схемы на базе транзисторного исполнения – наиболее легкие в реализации. Простейшая из них включает в себя всего восемь элементов. Для их соединения даже не потребуется плата, все можно спаять без нее. Подобное реле часто делают, чтобы подключить через него освещение. Нажал кнопку – и свет горит в течение пары минут, а потом сам отключается.

Чтобы собрать это самодельное реле времени, потребуется:

  • пара резисторов (100 Ом и 2,2 мОм);
  • биполярный транзистор КТ937А (либо аналог);
  • реле переключения нагрузки;
  • переменный резистор на 820 Ом (для регулировки временного интервала);
  • конденсатор на 3300 мкФ и 25 В;
  • выпрямительный диод КД105Б;
  • переключатель для запуска отсчета.

Задержка времени в этом реле-таймере происходит за счет зарядки конденсатора до уровня питания ключа транзистора. Пока C1 заряжается до 9–12 В ключ в VT1 остается открытым. Внешняя нагрузка запитана (свет горит).

Через некоторое время, которое зависит от выставленного значения на R1, происходит закрытие транзистора VT1. Реле K1 в итоге обесточивается, а нагрузка отключается от напряжения.

Время заряда конденсатора C1 определяется произведением его емкости на общее сопротивление цепи зарядки (R1 и R2). Причем первое из этих сопротивлений фиксировано, а второе регулируемо для задания конкретного интервала.

Временные параметры для собранного реле подбираются опытным путем выставлением различных значений на R1. Чтобы впоследствии легче было выполнять уставку нужного времени, на корпусе следует сделать разметку с поминутным позиционированием.

Указать формулу расчета выдаваемых задержек для такой схемы проблематично. Многое зависит от параметров конкретного транзистора и остальных элементов.

Приведение реле в исходное положение производится обратным переключением S1. Конденсатор замыкается на R2 и разряжается. После повторного включения S1 цикл запускается заново.

В схеме с двумя транзисторами первый участвует в регулировке и управлении временной паузой. А второй – это электронный ключ для включения и отключения питания у внешней нагрузки.

Самое сложное в данной модификации – это точно подобрать сопротивление R3. Оно должно быть таким, чтобы реле замыкалось исключительно при подачи сигнала с Б2. При этом обратное включение нагрузки обязано происходить только при срабатывании Б1. Подбирать его придется экспериментально.

У этого типа транзисторов ток затвора очень мал. Если обмотку сопротивления в управляющем реле-ключе подобрать большую (в десятки Ом и МОм), то интервал отключения можно увеличить до нескольких часов. Причем большую часть времени реле-таймер практически не потребляет энергии.

Активный режим в нем начинается на последней трети данного интервала. Если РВ подключить через обычную батарейку, то прослужит она очень долго.

Вариант #2: на базе микросхем

У транзисторных схем есть два основных минуса. Для них сложно рассчитать время задержки и перед очередным пуском требуется разряжать конденсатор. Использование микросхем нивелирует эти недостатки, но усложняет устройство.

Однако при наличии даже минимальных навыков и познаний в электротехнике сделать своими руками подобное реле времени также не составит труда.

Порог открытия у TL431 более стабильный за счет наличия внутри источника опорного напряжения. Плюс для ее переключения вольтаж требуется гораздо больший. На максимуме, за счет увеличения значения R2, его можно поднять до 30 В.

Конденсатор до таких значений будет заряжаться долго. К тому же подключения C1 на сопротивление для разрядки в этом случае происходит автоматически. Дополнительно нажимать на SB1 здесь не нужно.

Еще один вариант – это применение «интегрального таймера» NE555. В этом случае задержка также определяется параметрами двух сопротивлений (R2 и R4) и конденсатора (C1).

“Выключение” реле происходит за счет переключения опять же транзистора. Только его закрытие здесь выполняется по сигналу с выхода микросхемы, когда она отсчитает нужные секунды.

Ложных срабатываний при использовании микросхем выходит гораздо меньше, нежели при применении транзисторов. Токи в этом случае контролируются жестче, транзистор открывается и закрывается именно тогда, когда требуется.

Еще один классический микросхемный вариант реле времени основан на базе КР512ПС10. В этом случае при включении питания цепь R1C1 подает на вход микросхемы импульс сброса, после чего в ней запускается внутренний генератор. Частоту отключения (коэффициент деления) последнего задает регулирующая цепь R2C2.

Количество подсчитываемых импульсов определяется коммутацией пяти выводов M01–M05 в различных комбинациях. Время задержки можно выставить от 3 секунд до 30 часов.

После отсчета указанного числа импульсов на выходе микросхемы Q1 устанавливается высокий уровень, открывающий VT1. В результате срабатывает реле K1 и включает либо выключает нагрузку.

Существуют еще более сложные схемы реле времени на базе микроконтроллеров. Однако для самостоятельной сборки они мало подходят. Здесь сказываются сложности как с пайкой, так и с программированием. Вариаций с транзисторами и простейшими микросхемами для бытового применения вполне хватает в подавляющем большинстве случаев.

Вариант #3: под питание на выходе 220 В

Все вышеописанные схемы рассчитаны на 12-вольтовое выходное напряжение. Чтобы подключить к собранному на их основе реле времени мощную нагрузку, необходимо на выходе устанавливать магнитный пускатель. Для управления электродвигателями или иной сложной электротехникой с повышенной мощностью так и придется делать.

Однако для регулировки бытового освещения можно собрать реле на базе диодного моста и тиристора. При этом подключать через такой таймер что-либо иное не рекомендуется. Тиристор пропускает сквозь себя только положительную часть синусоиды переменных 220 Вольт.

Для лампочки накаливания, вентилятора или ТЭНа это не страшно, а другое электрооборудование подобного может не выдержать и сгореть.

Для сборки подобного таймера для лампочки необходимы:

  • сопротивления постоянные на 4,3 МОм (R1) и 200 Ом (R2) плюс регулируемое на 1,5 кОм(R3);
  • четыре диода с максимальным током выше 1 А и обратным напряжением от 400 В;
  • конденсатор на 0,47 мкФ;
  • тиристор ВТ151 или аналогичный;
  • выключатель.

Функционирует это реле-таймер по общей схеме для подобных устройств, с постепенной зарядкой конденсатора. При смыкании на S1 контактов С1 начинает заряжаться.

В течение этого процесса тиристор VS1 остается открытым. В итоге на нагрузку L1 поступает сетевое напряжение 220 В. После завершения зарядки С1 тиристор закрывается и отсекает ток, выключая лампу.

Регулировка задержки производится выставлением значения на R3 и подбором емкости конденсатора. При этом надо помнить, что любое прикосновение к оголенным ножкам всех использованных элементов грозит поражением током. Они все находятся под напряжение 220 В.

Если нет желания экспериментировать и самостоятельно заниматься сборкой реле времени, можно подобрать готовые варианты выключателей и розеток с таймером.

Подробнее о таких устройствах написано в статьях:

Выводы и полезное видео по теме

Разобраться с нуля во внутреннем устройстве реле времени часто бывает сложно. У одних не хватает познаний, а у других опыта. Чтобы упростить вам выбор нужной схемы, мы сделали подборку видеоматериалов, в которых подробно рассказывается обо всех нюансах работы и сборки рассматриваемого электронного девайса.

Принцип работы элементов реле времени на транзисторном ключе:

Автоматический таймер на полевом транзисторе для нагрузки 220 В:

Пошаговое изготовление реле задержки своими руками:

Собрать самостоятельно реле времени не слишком сложно – есть несколько схем для реализации этого замысла. Все они основаны на постепенной зарядке конденсатора и открытии/закрытии транзистора или тиристора на выходе.

Если нужен простой прибор, то лучше взять транзисторную схему. Но для точного контроля времени задержки придется паять один из вариантов на той или иной микросхеме.

Если у вас есть опыт сборки такого устройства, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии, прикрепляйте фотографии своих самоделок и участвуйте в обсуждениях. Блок для связи расположен ниже.

Автоматика своими руками для включения и выключения электроприборов: таймеры

Вас устраивает надежность старой бытовой техники, но приходится включать и выключать ее самостоятельно? Устройства можно обновить и усовершенствовать, установив таймер включения и выключения электроприборов своими руками. Процесс модернизации не сложный, но требует точности и внимания.

Принцип работы и области применения

В основу работу автотаймеров положен принцип замыкания и размыкания электрической сети, исходя из установленных параметров. После нажатия кнопки включается техника либо освещение и начинается обратный отсчет времени в контроллере. По истечении установленного периода срабатывает реле времени, прекращается подача тока и техника отключается.

Механизм приведения в действие приборов различный, но в любом реле после истечения установленного периода отключается рабочий механизм.

Временные реле используют:

  • в стиральных машинах;
  • в кухонных устройствах – микроволновках, духовках, печах;
  • в системах вентиляции и полива;
  • в осветительных приборах.

Активно используется таймер для контактной сварки в быту, на производстве, в некоторых школах (звонки на уроки и перемены).

Необходимость таймера включения для электроприборов

Использование контроллеров времени позволяет управлять техникой без непосредственного участия пользователя. Благодаря установке выбранного временного режима, таймер сам следит за включением и отключением бытовой техники. Это освобождает время для более продуктивных занятий либо отдыха.

При желании контроллер времени можно снабдить звуковым сигналом об окончании определенного периода либо работы устройства.

Несколько слов о разновидностях

Реле времени классифицируют как устройства:

  • механического типа;
  • с электронным механизмом работы (в том числе тиристорные);
  • пневматические реле.

По конструкции электрические устройства бывают релейные (самые надежные и популярные), сими- и тиристорные. Расположение подключающего элемента бывает:

  • заднее;
  • переднее;
  • боковое;
  • через отдельный разъем.
Читайте также  Можно ли жить в подвале жилого дома

Установка временных параметров проводится кнопками, переключателем, потенциометром.

Виды реле

Наиболее популярны электронные механизмы включения техники. Но не менее эффективны пневматические и часовые таймеры (то есть механические).

Основу пневматов составляет демпферное устройство. Расширением или сужением трубы, подающей воздух, регулируется время срабатывания. Коррекция диаметра трубки проводится винтом. Механизм простой и его легко собрать самостоятельно из доступных материалов. Недостаток – есть задержки времени. Такой прибор устанавливают на оборудовании, где контроль времени не требует особой точности.

Времязадающее устройство на транзисторах

Наиболее простая схема – на транзисторах, используется в осветительных приборах. Элементы соединяются спаиванием, без использования платы. Для включения нажимают кнопку, через установленный интервал времени свет гаснет.

Недостаток такого типа реле – ложные срабатывания, перед очередным включением необходимо разряжать конденсатор, и трудно точно выставить время в устройстве.

Реле на микросхеме

Более точный механизм контроля времени и включения/выключения электроприборов – на микросхемах. Такие приборы используют, если таймер срабатывает через большие промежутки времени, в пределах 10 – 60 минут. При использовании микросхем ложные включения/отключения исключены, более надежный контроль токов.

Преимущества электронных приборов:

  • малые размеры;
  • большой выбор программ;
  • малый расход электроэнергии;
  • все элементы неподвижные;
  • длительный срок эксплуатации.

Недостаток таких схем – более сложный монтаж, высокая стоимость деталей, а значит и контроллера.

Устройство для коммутации оборудования 220 вольт

Часовые варианты используют электрики. Основу устройства составляет пружина, которую взводит электромагнитный механический привод. На специальной шкале задаются интервалы времени. После окончания установленного периода коммутируют контактные группы часового устройства.

Такой вариант реле времени устанавливают на автоматических рубильниках электрических цепей. Преимущество часовых таймеров – полная автономность.

Создаем реле времени на 12 и 220 вольт

Транзисторные и микросхемные таймеры работают при напряжении 12 вольт. Для использования при нагрузках 220 вольт устанавливают диодные устройства с магнитным пускателем.

Если планируется установка реле времени на маломощной технике, магнитный пускатель не устанавливают. Диодный мост и тиристор преобразуют напряжение без него.

Для сборки контроллера с выходом на 220 вольт запасаются:

  • тремя сопротивлениями;
  • четырьмя диодами (током более 1 А и обратным напряжением 400 В);
  • конденсатором с показателем 0,47мФ;
  • тирристором;
  • кнопкой пуска.

После нажатия кнопки замыкается сеть, и конденсатор начинает заряжаться. Тирристор, который во время зарядки был открыт, закрывается после зарядки конденсатора. В результате подача тока прекращается, техника отключается. Коррекция проводится выбором сопротивления R3 и мощностью конденсатора.

Изготовление на диодах

Для монтажа системы на диодах необходимые элементы:

  • 3 резистора;
  • 2 диода, рассчитанные на ток 1 А;
  • тиристор ВТ 151;
  • пусковое устройство.

Выключатель и один контакт диодного моста подключают к питанию на 220 вольт. Второй провод моста подсоединяют к выключателю. Тирристор соединяют с сопротивлениями на 200 и 1 500 Ом и диодом. К конденсатору подключают вторые выводы диода и 200-го резистора. Сопротивление на 4300 Ом включают параллельно конденсатору.

С помощью транзисторов

Для сборки схемы на транзисторах необходимо запастись:

  • конденсатором;
  • 2 транзисторами;
  • тремя резисторами (номинал 100 кОм К1 и 2 модели R2, R3);
  • кнопкой.

После включения кнопки заряжается конденсатор через резисторы r2 и r3 и эммитер транзистора. При этом на сопротивлении падает напряжение, так как транзистор открывается. После открытия второго транзистора срабатывает реле.

По мере зарядки емкости ток падает, а с ним напряжение на сопротивление до того показателя, при котором закрывается транзистор и отпускается реле. Для нового запуска необходима полная разрядка емкости, ее выполняют нажатием кнопки.

Создание на базе микросхем

Чтобы создать систему на основании микросхем потребуются:

  • 3 резистора;
  • диод;
  • микросхема TL431;
  • кнопка;
  • емкости.

Контакт реле подключают параллельно кнопке, к которой подключают «+» источника питания. Второй контакт реле выводят на резистор 100 Ом. Резистор также соединяют с сопротивлениями.

Второй и третий вывод микросхемы соединяют с резистором на 510 Ом и диодом соответственно. Последний контакт реле также подключается к полупроводнику, с исполняющим устройством. «–» источника питания подключают к сопротивлению на 510 Ом.

С использованием таймера ne555

Наиболее простая в исполнении схема с интегральным таймером NE555, поэтому такой вариант используется во многих элекросхемах. Для монтажа контроллера времени потребуются:

  • плата 35х65;
  • файл программы Sprint Layout;
  • резистор;
  • винтовые клеммники;
  • точечный паяльник;
  • транзистор;
  • диод.

Схема монтируется на плате, резистор располагается на ее поверхности либо выводится проводами. В плате есть места для винтовых клеммников. После впаивания комплектующих, излишки пайки удаляют и проверяют контакты. Для защиты транзистора параллельно реле монтируется диод. В устройстве устанавливается время срабатывания. Если к выходу подключить реле, можно корректировать нагрузку.

Принцип работы системы:

  • пользователь нажимает кнопку;
  • схема замыкается и появляется напряжение;
  • загорается лампочка и начинается отсчет времени;
  • после истечения установленного периода лампочка гаснет, напряжение становится равным 0.

Пользователь может регулировать интервал работы часового механизма в пределах 0 – 4 минуты, с конденсатором – 10 минут. Транзисторы, используемые в схеме – биполярные устройства малой и средней мощности типа n-p-n. Задержка зависит от сопротивлений и конденсатора.

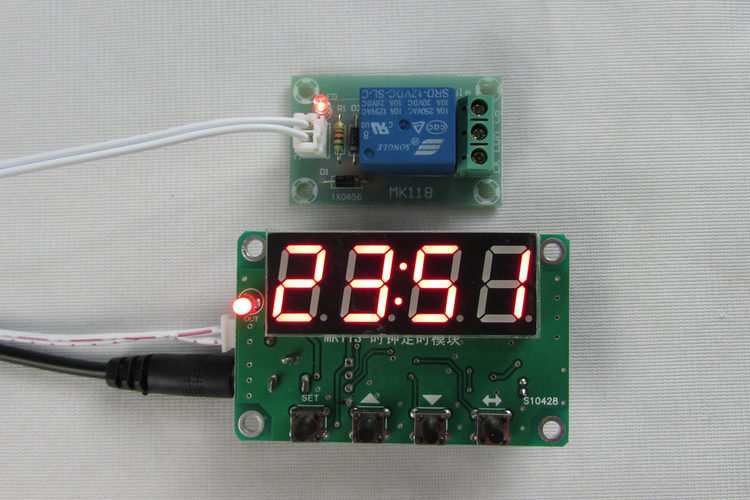

Многофункциональные устройства

Многофункциональные контроллеры времени выполняют:

  • отсчет времени в двух вариантах одновременно в течение одного срока;
  • параллельный отсчет временных отрезков постоянно;
  • обратный отсчет;
  • функцию секундомера;
  • 2 варианта автозапуска (первый вариант после нажатия кнопки пуск, второй – после подведения тока и истечения установленного периода).

Для работы устройства в нем устанавливается блок памяти, в котором сохраняются установки и последующие изменения.

Практические схемы

Контроллер на 12 В

Схема контроллера споттера

Выбирая таймер на микроконтроллере для домашней техники, необходимо подумать, стоит ли выбирать такое дорогое устройство для бытового использования.

Как сделать реле времени своими руками: схема, фото, видео

  1. Принцип работы и сферы применения
  2. Простое реле времени на транзисторах — схема
  3. Реле на базе микросхем
  4. Реле времени под питание на выходе 220 В
  5. Выводы и полезное видео о сборке

Активизировать и отключать бытовую технику можно без вашего присутствия и участия. Большинство выпускаемых в наши дни моделей оснащено реле времени для автоматического запуска/остановки. Что делать, если точно так же хочется управлять устаревшим оборудованием? Запастись терпением, нашими советами и сделать реле времени своими руками. Схема и пошаговые инструкции прилагаются.

Мы нашли и систематизировали все ценные сведения о вариантах и способах изготовления реле. Использование представленной информации гарантирует простоту сборки и отличную работу прибора.

Принцип работы и сферы применения реле времени

Классический пример рассматриваемого устройства — это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим и барабан крутится в течение 5–10 минут, пока часики внутри не дойдут до нуля. Электромагнитное реле времени небольшое по габаритам, потребляет мало электроэнергии, не имеет ломающихся подвижных частей и долговечно.

Сегодня реле времени устанавливают в:

  • микроволновки, печи и иную бытовую технику;
  • автоматику управления освещением;
  • системы автополива;
  • вытяжные вентиляторы.

В большинстве случаев прибор делают на основе микроконтроллера, который одновременно и управляет всеми остальными режимами работы автоматизированной техники. Производителю так дешевле. Не надо тратиться на несколько отдельных устройств, отвечающих за что-то одно. По типу элемента на выходе реле времени заводские модели и самоделки делятся на:

  • релейные (нагрузка подключается через «сухой контакт»);
  • симисторные;
  • тиристорные.

Наиболее надежен и устойчив к скачкам в сети первый вариант. Устройство с коммутирующим тиристором на выходе следует брать, только если подключаемая нагрузка нечувствительна к форме питающего напряжения.

Чтобы изготовить реле времени своими руками, можно также воспользоваться микроконтроллером. Однако самоделки в основном делаются для простых вещей и условий работы. Дорогой программируемый контроллер в такой ситуации — лишняя трата денег. Есть гораздо более простые и дешевые в исполнении схемы на основе транзисторов и конденсаторов. Причем вариантов существует несколько, выбрать для своих конкретных нужд есть из чего.

Все предлагаемые варианты изготовления реле времени своими руками построены на принципе запуска установленной выдержки. Сначала запускается таймер с заданным временным интервалом и обратным отсчетом. Подключенное к нему внешнее устройство начинает работать (включается электродвигатель или свет). А затем, по достижении нуля, реле выдает сигнал на отключение этой нагрузки или перекрывает ток.

Простое реле времени на транзисторах своими руками — схема

Схемы на базе транзисторного исполнения — наиболее легкие в реализации. Простейшая из них включает в себя всего восемь элементов. Для их соединения даже не потребуется плата, все можно спаять без нее. Подобное реле часто делают, чтобы подключить через него освещение. Нажал кнопку — и свет горит в течение пары минут, а потом сам отключается.

Для питания этой схемы требуются батарейки на 9 или аккумуляторы на 12 вольт. Кроме того, такое реле можно запитать от переменных 220 В посредством преобразователя на постоянные 12 В.

Чтобы собрать простое реле времени своими руками, потребуется:

  • пара резисторов (100 Ом и 2,2 мОм);
  • биполярный транзистор КТ937А (либо аналог);
  • переменный резистор на 820 Ом (для регулировки временного интервала);
  • реле переключения нагрузки;
  • конденсатор на 3300 мкФ и 25 В;
  • выпрямительный диод КД105Б;
  • переключатель для запуска отсчета.

Задержка времени в этом реле-таймере происходит за счет зарядки конденсатора до уровня питания ключа транзистора. Пока C1 заряжается до 9–12В, ключ в VT1 остается открытым. Внешняя нагрузка запитана (свет горит). Через некоторое время, которое зависит от выставленного значения на R1, происходит закрытие транзистора VT1. Реле K1 в итоге обесточивается, а нагрузка отключается от напряжения.

  • Смотрите принципиальную схему твердотельного реле на 12В

Время заряда конденсатора C1 определяется произведением его емкости на общее сопротивление цепи зарядки (R1 и R2). Причем первое из этих сопротивлений фиксировано, а второе регулируемо для задания конкретного интервала.

Временные параметры для собранного реле подбираются опытным путем — выставлением различных значений на R1. Чтобы впоследствии легче было выполнять установку нужного времени, на корпусе следует сделать разметку с поминутным позиционированием. Указать формулу расчета выдаваемых задержек для такой схемы проблематично. Многое зависит от параметров конкретного транзистора и остальных элементов.

Читайте также  Действия при внезапном обрушении здания

Приведение реле в исходное положение производится обратным переключением S1. Конденсатор замыкается на R2 и разряжается. После повторного включения S1 цикл запускается заново.

Один транзистор можно заменить цепью из пары аналогичных, что только повысит стабильность работы собираемого реле времени. В схеме с двумя транзисторами первый участвует в регулировке и управлении временной паузой. А второй — это электронный ключ для включения и отключения питания у внешней нагрузки.

В варианте со сдвоенной схемой один из ключей Б1 «запускает таймер» и включает нагрузку, а второй Б2 отключает ее. Самое сложное в данной модификации — это точно подобрать сопротивление R3. Оно должно быть таким, чтобы реле замыкалось исключительно при подаче сигнала с Б2. При этом обратное включение нагрузки обязано происходить только при срабатывании Б1. Подбирать его придется экспериментально.

Как сделать реле времени своими руками на базе микросхем?

У транзисторных схем есть два основных минуса. Для них сложно рассчитать время задержки и перед очередным пуском требуется разряжать конденсатор. Использование микросхем нивелирует эти недостатки, но усложняет устройство. Однако при наличии даже минимальных навыков и познаний в электротехнике сделать подобное реле времени своими руками также не составит труда.

Если задержка требуется в интервале от десяти минут до часа, то транзистор лучше всего заменить микросхемой серии TL431. Порог открытия у TL431 более стабильный за счет наличия внутри источника опорного напряжения. Плюс для ее переключения вольтаж требуется гораздо больший. На максимуме, за счет увеличения значения R2, его можно поднять до 30 В. Конденсатор до таких значений будет заряжаться долго. К тому же подключения C1 на сопротивление для разрядки в этом случае происходит автоматически. Дополнительно нажимать на SB1 здесь не нужно.

  • Смотрите также схему подключения фотореле

Еще один вариант — это применение «интегрального таймера» NE555. В этом случае задержка также определяется параметрами двух сопротивлений (R2 и R4) и конденсатора (C1). «Выключение» реле происходит за счет переключения опять же транзистора. Только его закрытие здесь выполняется по сигналу с выхода микросхемы, когда она отсчитает нужные секунды.

«Таймер» на основе микросхемы NE555 во многом повторяет классический вариант на одном транзисторе, но интервал задержек здесь выставляется более точный (от 1 секунды до нескольких минут и часов).

Ложных срабатываний при использовании микросхем выходит гораздо меньше, нежели при применении транзисторов. Токи в этом случае контролируются жестче, транзистор открывается и закрывается именно тогда, когда требуется.

Еще один классический микросхемный вариант реле времени основан на базе КР512ПС10. В этом случае при включении питания цепь R1C1 подает на вход микросхемы импульс сброса, после чего в ней запускается внутренний генератор. Частоту отключения (коэффициент деления) последнего задает регулирующая цепь R2C2.

Количество подсчитываемых импульсов определяется коммутацией пяти выводов M01–M05 в различных комбинациях. Время задержки можно выставить от 3 секунд до 30 часов. После отсчета указанного числа импульсов на выходе микросхемы Q1 устанавливается высокий уровень, открывающий VT1. В результате срабатывает реле K1 и включает либо выключает нагрузку.

Схема сборки реле времени с помощью микросхемы КР512ПС10 не отличается сложностью, сброс в исходное состояние в таком РВ происходит автоматически при достижении заданных параметров за счет соединения лапок 10 (END) и 3 (ST).

Существуют еще более сложные схемы реле времени на базе микроконтроллеров. Однако для самостоятельной сборки они мало подходят. Здесь сказываются сложности как с пайкой, так и с программированием. Вариаций с транзисторами и простейшими микросхемами для бытового применения вполне хватает в подавляющем большинстве случаев.

Реле времени под питание на выходе 220 В своими руками

Все вышеописанные схемы рассчитаны на 12-вольтовое выходное напряжение. Чтобы подключить к собранному на их основе реле времени мощную нагрузку, необходимо на выходе устанавливать магнитный пускатель. Для управления электродвигателями или другой сложной электротехникой с повышенной мощностью так и придется делать.

Однако для регулировки бытового освещения можно собрать реле на базе диодного моста и тиристора. При этом подключать через такой таймер что-либо иное не рекомендуется. Тиристор пропускает сквозь себя только положительную часть синусоиды переменных 220 Вольт. Для лампочки накаливания, вентилятора или ТЭНа это не страшно, а другое электрооборудование может не выдержать и сгореть.

Схема реле времени с тиристором на выходе и диодным мостом на входе рассчитана на работу в сетях 220 В, но имеет ряд ограничений по типу подключаемой нагрузки.

Для сборки подобного таймера для лампочки необходимы:

  • сопротивления постоянные на 4,3 МОм (R1) и 200 Ом (R2) плюс регулируемое на 1,5 кОм(R3);
  • 4 диода с максимальным током выше 1А и обратным напряжением от 400 В;
  • конденсатор на 0,47 мкФ;
  • тиристор ВТ151 или аналогичный;
  • выключатель.

Функционирует это реле-таймер по общей схеме для подобных устройств, с постепенной зарядкой конденсатора. При смыкании на S1 контактов С1 начинает заряжаться. В течение этого процесса тиристор VS1 остается открытым. В итоге на нагрузку L1 поступает сетевое напряжение 220 В. После завершения зарядки С1 тиристор закрывается и отсекает ток, выключая лампу.

Регулировка задержки производится выставлением значения на R3 и подбором емкости конденсатора. При этом надо помнить, что любое прикосновение к оголенным ножкам всех использованных элементов грозит поражением током. Они все находятся под напряжением 220 В.

Выводы и полезное видео о сборке реле времени своими руками

Разобраться с нуля во внутреннем устройстве реле времени часто бывает сложно. У одних не хватает познаний, у других — опыта. Чтобы упростить вам выбор нужной схемы, мы сделали подборку видеоматериалов, в которых подробно рассказывается обо всех нюансах работы и сборки рассматриваемого электронного прибора.

Принцип работы элементов реле времени на транзисторном ключе:

Автоматический таймер на полевом транзисторе для нагрузки 220 В:

Пошаговое изготовление реле задержки своими руками:

Как сделать реле времени своими руками?

В современном оборудовании часто необходим таймер, т. е. устройство, которое сработает не сразу, а через промежуток времени, поэтому его еще называют реле задержки. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.

Сфера применения реле времени

Области использования таймера:

  • регуляторы;
  • датчики;
  • автоматика;
  • различные механизмы.

Все данные устройства делятся на 2 класса:

  1. Циклические.
  2. Промежуточные.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:

  • на улице;
  • в аквариуме;
  • в теплице.

Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:

  1. Включение и выключение отопления.
  2. Напоминание о событиях.
  3. В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.

Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:

  • наука;
  • медицина;
  • робототехника.

Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:

  1. Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
  2. Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
  3. Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
  4. С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
  5. Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.
