Непроходные подвесные потолки определение

ГОСТ Р 58324-2018

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Общие технические условия

Suspended ceilings. General specifications

Дата введения 2019-06-01*
________________
* См. ярлык «Примечания».
— Примечание изготовителя базы данных.

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Армстронг Ворлд Индастриз» (ООО «Армстронг Ворлд Индастриз»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

4 Настоящий стандарт соответствует европейскому стандарту ЕН 13964:2014* «Потолки подвесные. Требования и методы испытаний» (EN 13964:2014 «Suspended ceilings — Requirements and test methods», NEQ) в части требований к правилам приемки и методам испытаний

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Несмотря на широкое распространение подвесных модульных потолков, до настоящего времени стандарт, устанавливающий требования к их параметрам и характеристикам, методам их оценки и монтажа, отсутствовал.

Настоящий стандарт разработан в целях установления единых требований к параметрам и характеристикам подвесных модульных потолков, а также правил их приемки и монтажа, обеспечивающих длительную безопасную эксплуатацию подвесных потолков.

1 Область применения

Настоящий стандарт распространяется на подвесные модульные потолки, применяемые в качестве отделки внутри зданий как при новом строительстве, так и в ходе реконструкции и ремонта, используемые в зданиях различного функционального назначения, различных степеней огнестойкости и классов функциональной пожарной опасности, возводимых во всех климатических районах Российской Федерации, и устанавливает технические требования к ним, а также методы испытаний и оценки соответствия изделий настоящему стандарту.

Настоящий стандарт не распространяется на подвесные потолки из гипсокартонных, стекломагниевых и им подобных листовых материалов, а также на натяжные и специальные потолки.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 9.040 Единая система защиты от коррозии и старения. Металлы и сплавы. Расчетно-экспериментальный метод ускоренного определения коррозионных потерь в атмосферных условиях

ГОСТ 12.1.044 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ 12.3.009 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности

ГОСТ 12.3.010 Система стандартов безопасности труда. Тара производственная. Требования безопасности при эксплуатации

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 2991 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия

ГОСТ 3282 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 7076 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 8273 Бумага оберточная. Технические условия

ГОСТ 9142 Ящики из гофрированного картона. Общие технические условия

ГОСТ 14019 (ИСО 7438:1985) Материалы металлические. Метод испытания на изгиб

ГОСТ 17177 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 23499-2009 Материалы и изделия звукоизоляционные и звукопоглощающие строительные. Общие технические условия

ГОСТ 25951 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 27296-2012 Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций

ГОСТ 28840 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования

ГОСТ 30108 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30255 Мебель, древесные и полимерные материалы. Метод определения выделения формальдегида и других вредных летучих химических веществ в климатических камерах

ГОСТ 30402 Материалы строительные. Метод испытания на воспламеняемость

ГОСТ 30494 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 32274 Плиты древесные моноструктурные. Технические условия

ГОСТ 32493 Материалы и изделия теплоизоляционные. Метод определения воздухопроницаемости и сопротивления воздухопроницанию

ГОСТ 33781 Упаковка потребительская из картона, бумаги и комбинированных материалов. Общие технические условия

ГОСТ EN 824 Изделия теплоизоляционные, применяемые в строительстве. Метод определения отклонения от прямоугольности

ГОСТ Р 52539 Чистота воздуха в лечебных учреждениях. Общие требования

ГОСТ Р 53228 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ Р 53298 Потолки подвесные. Метод испытания на огнестойкость

ГОСТ Р 57270 Материалы строительные. Методы испытаний на горючесть

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 боковой крепежный элемент: Элемент крепления пристенного профиля к стене, колонне и другим боковым поверхностям.

3.2 верхний крепежный элемент: Элемент крепления подвеса к потолку или несущей конструкции.

3.3 видимая подвесная система: Конструкция подвесной системы с видимым нижним фланцем.

3.4 влагостойкость: Устойчивость к провисанию в среде с нормированным значением относительной влажности воздуха.

3.5 допустимый эксплуатационный прогиб: Прогиб подвесного потолка под воздействием эксплуатационной нагрузки, не превышающий L/500, где L — расстояние между точками подвесов.

3.6 клипса: Элемент различных конструкции и формы для фиксации потолочных плит или компонентов подвесной системы.

3.7 кромка: Форма окаймления потолочного элемента.

3.8 модульный подвесной потолок: Подвесной потолок, состоящий из повторяющихся элементов конструкции одинакового размера (модулей).

3.9 мягкое минеральное волокно: Материал для изготовления потолочных элементов плотностью не более 140 кг/м , состоящий из минерального или стеклянного волокна и полимерного связующего.

3.10 несущий (основной) профиль: Первичный элемент подвесной системы, крепящийся к потолку или другим несущим конструкциям с помощью подвеса и удерживающий вторичные элементы подвесной системы.

3.11 планка: Потолочный элемент прямоугольной формы с соотношением сторон более 2.

Примечание — См. также 4.1.3 и рисунок 1.

3.12 плита (панель): Потолочный элемент квадратной или прямоугольной формы с соотношением сторон 2 и менее.

Примечание — См. также 4.1.3 и рисунок 1.

3.13 поверхностная плотность: Масса 1 м потолочного элемента.

3.14 подвес: Элемент подвесной системы, соединяющий несущий профиль с потолком или другой несущей конструкцией здания.

3.15 подвесной потолок: Отделочная строительная конструкция, присоединяемая с помощью подвеса к перекрытию или другим несущим конструкциям здания или крепящаяся к стенам; состоит из подвесной системы, потолочных элементов и аксессуаров.

3.16 подвесная система: Составная конструкция, крепящаяся к перекрытию или другим несущим конструкциям здания через подвес или непосредственно к стенам и удерживающая потолочные элементы.

3.17 полускрытая подвесная система: Подвесная система, часть элементов которой скрыта.

3.18 потолок: Поверхность, ограничивающая помещение сверху.

3.19 потолочная конструкция: Согласованные между собой элементы, собираемые в единую систему и образующие подвесной потолок.

3.20 потолочный фрагмент: Потолочный элемент различных формы и размеров, при одиночном или групповом монтаже которого создается фрагментарная поверхность потолка.

3.21 потолочный элемент: Модульный элемент, изготовленный из различных материалов, имеющий различные форму и размеры, при установке которого на подвесную систему или непосредственно на подвес образуется сплошная или фрагментарная поверхность подвесного потолка.

3.22 пристенный профиль (молдинг): Профиль различной формы поперечного сечения, крепящийся к стенам и колоннам, выполняющий функцию оформления периметра потолка.

3.23 промежуточный профиль: Вторичный элемент подвесной системы, крепящийся к ее несущему профилю и удерживающий потолочные элементы.

3.24 рейка: Потолочный элемент прямоугольной формы, длина которого составляет более чем десятикратное значение ширины.

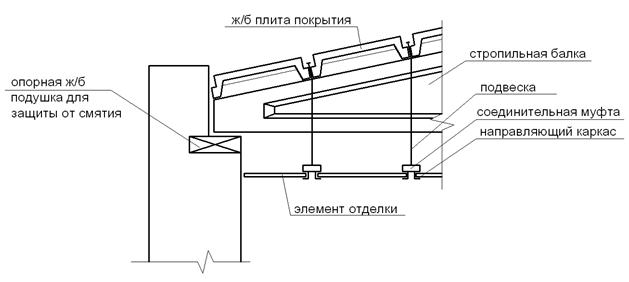

Конструкция подвесного потолка проходного

Непроходные подвесные потолки применяются в жилых и общественных зданиях при небольшой высоте помещений. Потолки подвешивают ниже перекрытия 250-450мм, шаг подвесок 1200-1500мм. Для более лёгких шаг 2000-2200 мм. Подвески выполняются из оцинкованной стали и могут быть гибкими и жесткими.

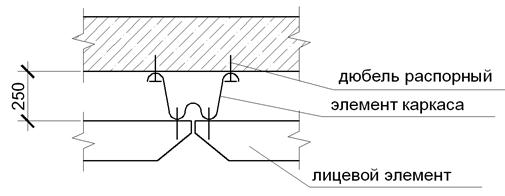

Применяют также подвесные потолки, у которых отсутствуют подвески и лицевой элемент располагается на 250 мм от панели покрытия.

Натяжные потолки представляют собой тонкую пленку или ткань, натягиваемую на специальный каркас, называемый «багет», который закрепляется либо на базовом потолке, либо по периметру стен под потолком. Потолочная поверхность получается идеально ровной и имеет вид твердого потолка.

Достоинства натяжного потолка:

— скрытие неровностей базового потолка;

— скрытие в межпотолочном пространстве изоляционных или акустических материалов;

— влагостойкость, химическая стойкость;

— устройство в помещениях любой конфигурации, под любым наклон (создание арок, шатров и др.)

Расстояние от базового потолка произвольное, позволяет установить встроенные светильники; минимальное расстояние 25…30 мм.

Толщина пленки ПВХ 0,15…0,35 мм, ширина – 1,3…2,2 м. Соединение швов – с помощью сварки.

Натяжные потолки крепятся по периметру к стенам, а иногда к основному потолку, на выбранной высоте с помощью устройства фиксации и подвески, специально разработанных для этой цели и оборудованного контрольной блокировкой.

Главным элементом натяжного потолка является багет – фиксирующий профиль. Главная функция багета – обеспечение крепления натяжного потолка с подержанием его натяжения. Багет для фиксации по периметру состоит из ПВХ – профиля или из профиля алюминия.

Багет оборудован системой компенсации давления, что обеспечивает хорошую вентиляцию межпотолчного пространства (за исключением профилей из алюминия). Воздушные регуляторы позволяют поддерживать под потолком хороший микроклимат.

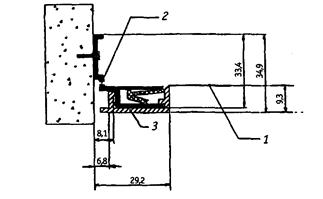

Пластиковый стенной багет с накладкой Потолочный багет с накладкой

1 – натяжной потолок; 1 – натяжной потолок;

2 – вентиляционные отверстия; 2 – гарпун;

3 – накладка 3 — накладка

Для крепления полотна натяжного потолка к багету используется гарпун – это полужесткий профиль, который приварен по периметру потолка.

Натяжные потолки легко демонтируются с помощью специального шпателя для монтажа.

Гарпун, приваренный по периметру потолка

1 – гарпун; 2 – натяжной потолок

Пластиковый багет при устройстве потолков, цвет которого может быть белым или черным, может иметь декоративные накладки, быть видимым или невидимым.

Полотно натяжного потолка специально изготавливают из синтетических материалов, и имеет лаковую, матовую или мраморную фактуру. Цвета полотен разнообразны. В зависимости от размеров помещения используется разное количество полотен, свариваемых между собой.

Тема 1.6 Покрытия (крыши)

1.6.1 Понятие о крышах. Классификация крыш, требования к ним.

1.6.2 Скатные крыши, их элементы. Конструктивные эл-ты наслонных стропил. Назначение слуховых окон. Конструкции крыш над мансардными этажами.

1.6.3 Кровля, требования к кровле. Кровли скатных крыш. Водоотвод со скатных крыш.

1.6.4 Крыши раздельной конструкции с теплыми и холодными чердаками.

1.6.5 Совмещенные покрытия вентилируемые и невентилируемые.

1.6.6 Рулонные и мастичные кровли. Примыкание кровель к парапетам и карнизам.

1.6.7 Водоотвод с плоских кровель.

1.6.8 Эксплуатируемые кровли, особенности их устройства.

1.6.9 Ограждения на крышах различной конструкции. Выходы на крышу.

1.6.10 Понятие о большепролетных покрытиях.

1.6.1 Понятие о крышах. Классификация крыш, требования к ним

Крыша (покрытие) – совокупность элементов, завершающих здание и защищающая его от внешних воздействий. Состоит из несущей части и верхнего водонепроницаемого слоя – кровли.

Что такое подвесной потолок. Основные понятия и термины

Почему важно и необходимо знать основные понятия, выбирая подвесной потолок

Скажу, что всё просто. Нет, не просто.

Невозможно выбрать потолок для проекта любого помещения, не зная основные понятия и не представлять, что для чего нужно.

Сложно выбрать то, о чём не знаешь, что это, как решит задачи проекта, и нужно ли для реализации идей. Возможно, именно в вашем проекте подвесной потолок это лишняя статья расходов или есть варианты существенно сэкономить, подобрав правильную конструкцию потолка с нужными параметрами.

Часто, к нам обращаются с просьбой рассчитать подвесной потолок. Но в процессе общения выясняется, что тот потолок, который рассчитывается и на который заложен бюджет не подойдёт в принципе или частично для конкретного помещения. Хотите знать почему?

Человек просит посчитать стоимость самого дешевого потолка. Из требований – площадь монтажа большая и надо уложиться в бюджет. В разговоре выясняется, что потолок нужен для коридоров и холлов многоквартирного дома. В этом случае потолок, кроме акустических параметров должен обеспечивать безопасность, в холлах первых этажей необходимо учесть дизайнерскую идею. Задача: улучшить акустику, соответствовать дизайн-проекту и обеспечить нормы пожарной безопасности.

Получается, желания уложиться в указанную сумму в смете и соблюсти требования норм технических регламентов невозможно! В таких случаях, риск увеличить расходы на потолок возрастает в несколько раз. Установить то, что не подходит по нормам и думать, что пожарная комиссия на таком объекте пропустит такие несоответствия – это наивно.

Исключить такие или подобные ситуации можно. Надо только понимать задачи, цели и выбрать варианты решения оптимальные для вашего проекта.

Т.е., зная основные термины, вы сможете самостоятельно выбирать подвесной потолок, подходящий вашему проекту. Который будет соответствовать нормам и требованиям регламентов.

Дочитав до конца, поймёте, что такое подвесной потолок и какие конструкции по степени заполнения потолочного пространства бывают.

Что такое подвесной потолок

Подвесной потолок в офисе — каркас, панели, светильники, дополнительные элементы

Подвесной потолок — это конструкция, состоящая из каркаса (подвесной системы), потолочных панелей и осветительных приборов.

Важно запомнить! Потолок Армстронг – это не конструкция подвесного потолка, а имя производителя Armstrong.

Поэтому, когда в проекте указан «потолок Армстронг Артик с кромкой Тегуляр» — это значит, что вам нужна потолочная плита Artic с кромкой Е производства Rockfon.

Для всех производителей подвесных потолков основные понятия что, зачем и как одинаковы. Различия в материалах изготовления и обозначений параметров плит и каркасов внутри одного бренда.

Составляющие подвесного потолка

Конструктивные элементы каркаса подвесного потолка

Каркас потолка или подвесная система – это набор несущих, поперечных реек и креплений образующие основу для заполнения потолочными элементами (панелями).

Потолочные панели — элемент заполнения каркаса потолка

Потолочные панели – плиты из минерального волокна или металла для заполнения конструкции каркаса.

Светильники для подвесного потолка – подходящие проекту осветительные приборы, удовлетворяющие требованиям проекта и устанавливаемые в потолочном пространстве.

Конструкции подвесного потолка по степени заполнения пространства

Виды подвесного потолка по степени заполнения потолочного пространства

Сплошные — Подвесные потолки, установленные от стены до стены. Распространенный вид монтажа потолка.

Потолок фрагмент — Конструкция части подвесного потолка, ограниченная специальными конструктивными элементами. Вариант для помещений, где не возможна установка от стены до стены.

Потолочные экраны — Акустические вертикальные и горизонтальные потолочные панели монтируются отдельно или группой. В каталогах можно встретить название отдельно висящие элементы, или потолки облака. В статье «Острова для потолка. Или акустические потолочные элементы» рассказываем о том, что такое потолочные акстические элементы.

Для каждого помещения важно понимать зачем нужен подвесной потолок. Определившись с функциями помещения, деятельностью людей в этом помещении можно переходить к выбору подвесного потолка и создавать потолочное пространство, удовлетворяющее требованиям проекта.

Теперь вы знаете, что подвесной потолок бывает не только сплошным, но и фрагментом или отдельно висящим элементом. Использовать для заполнения каркаса потолка можно плиты из минерального волокна или металлические кассеты.

Основные документы, регулирующие нормы и требования к подвесным потолкам (потолочным конструкциям):

Вывод. Для правильного выбора подвесного потолка необходимо

Определиться с функциональным назначением всего помещения
Определить и выделить зоны по виду деятельности людей
Проверить какие требования и нормы прописаны в регламентах
Выделить, если таковые имеются, зоны с повышенными требованиями к безопасности
Выделить зоны с повышенной влажностью
Определить зоны с указанием основных акустических параметров, которые будет решать потолок
Выделить приоритетные параметры для улучшения акустической среды
Выбрать потолок в каталогах производителей.
Звонить в Потолочные Решения 8(800)333-02-53 – звонок бесплатный

Конструкция подвесного потолка проходного

Достоинства натяжного потолка:

— скрытие неровностей базового потолка;

— скрытие в межпотолочном пространстве изоляционных или акустических материалов;

— влагостойкость, химическая стойкость;

— устройство в помещениях любой конфигурации, под любым наклон (создание арок, шатров и др.)

Толщина пленки ПВХ 0,15…0,35 мм, ширина – 1,3…2,2 м. Соединение швов – с помощью сварки.

Пластиковый стенной багет с накладкой Потолочный багет с накладкой

1 – натяжной потолок; 1 – натяжной потолок;

2 – вентиляционные отверстия; 2 – гарпун;

3 – накладка 3 — накладка

Натяжные потолки легко демонтируются с помощью специального шпателя для монтажа.

Гарпун, приваренный по периметру потолка

1 – гарпун; 2 – натяжной потолок

\|	следующая лекция ==>
Конструкция подвесных потолков	\|	Скатные крыши, их элементы. Конструктивные элементы наслонных стропил. Назначение слуховых окон. Конструкции крыш над мансардными этажами

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Вопрос № 2.Подвесные потолки общественных зданий.

Применение подвесных потолков имеет целью скрыть расположенные над потолком инженерные сети и оборудование, улучшить акустические, декоративные качества помещения или вывести межферменное пространство из отапливаемого объема здания. В последнем случае образуется холодный чердак и утеплитель укладывается на плиты подвесного потолка чердачного перекрытия. Основные элементы подвесных потолков: несущая часть и лицевые—видимые элементы (заполнение). Несущая часть состоит из каркаса, подвесок и деталей крепления и регулирования (рис. а). Применяют подвесные потолки со скрытым или открытым каркасом (рис. а, б). В первом случае используется скрытая система подвески: лицевые элементы потолков снабжаются пазами по боковым граням и «скрывают» несущий каркас. Во втором случае при открытой системе подвески, несущий элемент каркаса выполняет еще и архитектурно-художественную функцию.

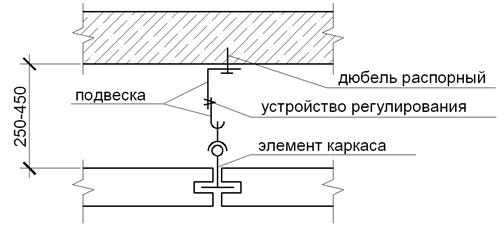

1 — главный (несущий) элемент каркаса; 2 подвеска; 3 — устройство для регулирования подвески по высоте; 4 —крепление подвески к несущей конструкции перекрытия (покрытия), 5 — крепление каркаса потолка к подвеске; 6—лицевой элемент;

Применяются следующие типы каркасов: двухосный каркас в одном уровне, двухосный каркас в двух уровнях, одноосный каркас; применяется и бескаркасная схема .См.рисунки на стр.309 Казбек-Казиева. Подвески состоят из двух частей и устройства для регулирования высоты подвески. Подвески бывают гибкими и жёсткими.

Лицевые элементы (заполнение) делятся на: акустические (звукопоглощающие, звукоотражающие и звукоизоляционные), светящиеся, декоративные, огнезащитные и др. Звукопоглощающие лицевые элементы для акустических подвесных потолков бывают однослойные и двухслойные.

Однослойные— это пористые и пористоволокнистые плиты . Однослойные плиты выполняют из минеральной ваты с различными вяжущими. Однослойные плиты крепят к несущим элементам подвесных потолков шурупами или путем насадки на остроконечные кляммеры.

Двухслойные звукопоглощающие лицевые элементы состоят из мягкого
звукопоглощающего материала, укладываемого по перфорированным ме-таллическим или асбестоцементным листам или гипсовым плитам. В качестве звукоизоляционного слоя в двухслойных лицевых элементах применяют мягкие минераловатные и стекловолокнистые маты, плиты и т. п. Между перфорацией и звукопоглощающим материалом прокладывают слой из стеклоткани, бязь или тонкую папиросную бумагу черного цвета для предотвращения попадания мягких частиц звукопоглощающего материала в помещение и одновременно для придания дну перфорации одинакового цвета.

_а,б — однослойные звукопоглощающие (а — примеры обработки боковых граней плит; 6 — мннераловатная плнта на синтетическом вяжущем с перфорацией. в — цементно фибролитовая плита); г.д —двухслойные звукопоглощающие (г- гипсовая перфориропаиная плита: д— из листового металла);е,ж — детали светопропускающих плит; 1 — с фаской: 2-е фаской и прорезью: 3 — с фаской, прорезью и высечкой сверху: 4 — гипс. 5 — звукоизоляция: 6 — алюминиевая фольга. 7 — ткань или папиросная бумага: 8—металлическая плита; 9 — винт:
10 — сварка: 11 — светопрозрачный листовой пластик;12 — алюминиевый профиль. 13 — стальной гнутый профиль; 14 — поливинилхлоридная пленка

В качестве лицевых элементов светящих подвесных потолков применяют
листовой пластмассовый рассеиватель из волнистого молочного оргстекла
или светопропускающие плиты.

При проектировании подвесных потолков необходимо стремиться к применению сборных изделий, собираемых на стройке из стандартных элементов заводского изготовления, размеры которых кратны модулю 3М. В зависимости от назначения Подвесные потолки проектируют по двум схемам: непроходные и проходные.

Непроходные подвесные потолки ( рис.а,б)применяют в многоэтажных общественных зданиях, имеющих небольшую высоту помещений; обслуживание светильников и регулирование высоты потолков в этих случаях ведется снизу. Потолки подвешивают ниже перекрытия или покрытия на 250 . 450 мм. Лицевые элементы таких потолков или их часть должны легко сниматься и монтироваться.Применяются также подшивные потолки (рис., г), для которых характерно отсутствие подвесок; лицевые элементы таких потолков крепятся непосредственно к перекрытию или покрытию. Они отстоят от перекрытия не более чем на 250 мм.

1 — главный (несущий) элемент каркаса; 8 — второстепенный (направляющий) элемент каркаса; 9 — гнпсокартонные листы;10 —подшивка по месту (древесно-волокинстая плнта, картон или пластик); 11— винты с шагом 200 мм; 12 — шпаклевка по бумажной или тканевой ленте.

Проходные подвесные потолки (рис.д ) применяются в зданиях с большими пролетами, перекрытыми фермами, при доступной для прохода высоте межферменного пространства. Обслуживание коммуникаций, а также выравнивание плоскости потолка натяжными муфтами осуществляется в этом межферменном пространстве с переходного мостика, так как хождение по подвесному потолку не допускается; при необходимости устраивают проходные подвесные потолки с применением несущих элементов (балок, плит, металлических рам и др.),допускающих хождение по ним обслуживающего персонала (рис.е).

1-главный (несущий) элемент каркаса;2 — подвеска; 5 — крепление каркаса потолка к подвеске; 13 — ферма; 14 — плита покрытия; 15-пальцы. 16 — плита подвесного потолка ;17 — ходовой мостик; 18 — металлическая или железобетонная балка;

Подвесные потолки выполняют несколько функций. Потолки, предназначенные одновременно для разных функции называются многофункциональными. Название дается по главной функции. Освещение в подвесных потолках может быть прямым или отраженным, так называемым «карнизным освещением», а также рассеянным.

Каркасы подвесных потолков выполняют из негорючих материалов. Заполнение потолков допускается выполнять из горючих материалов, за исключением заполнений подвесных потолков в общих коридорах, на лестницах, в лест-
ничных клетках, в вестибюлях и холлах зданий I—IVa степеней огнестой-кости. Коммуникации, расположенные над подвесными потолками, выполняют из негорючих материалов. В пространстве за подвесным потолком не размещают каналов и трубопроводов для транспортирования горючих газов и пылевоздушных смесей, жидкостей.
Для повышения пределов огнестойкости перекрытий (покрытий) с подвесными потолками предел их огнестойкости определяют как для единой конструкции, а предел распространения огня — отдельно для перекрытия (покрытия) и для подвесного потолка. Этот предел для подвесного потолка не должен быть более установленного для защищаемого им перекрытия (покрытия).

Для помещений с влажностью более 70%в качестве лицевого материала следует применять алюминиевые сплавы, асбестоцемент, пластики, минеральную вату, стекловолокно; для помещений с повышенной пожарной опасностью — цементный фибролит, литые гипсовые плиты, плиты «акмигран». панели из стекла; для помещений с повышенными гигиеническими требованиями — алюминиевые сплавы, полимерные пленки, пластики.

Непроходные подвесные потолки определение
