Принцип работы радар детектора

Принцип работы антирадара

Принцип работы антирадара

Радар-детектор — это приемник радиосигнала полицейского радара, предназначенного для измерения скорости движущегося автомобиля.

Радар-детектор своевременно предупреждает водителя о приближении к опасному участку дороги, где осуществляется контроль скорости движения транспорта. Радар-детектор помогает не только сэкономить деньги, но и сохранить здоровье и жизнь водителя, его пассажиров и пешеходов.

Когда радар-детектор обнаруживает сигнал полицейского радара или видеокамер фиксации нарушений, он оповещает водителя с помощью звуковой и визуальной сигнализации.

Очень часто можно услышать, как радар-детектор называют «антирадаром» или даже «радаром».

С технической точки зрения это не совсем верно, но в разговорной речи гораздо удобней использовать краткие наименования «радар» или «антирадар», нежели громоздкое, но технически и принципиально верное «радар-детектор».

Все «радары» и «антирадары», представленные в розничных точках продаж на территории России, — это исключительно радар-детекторы — пассивные приемники сигналов полицейских радаров.

Многие ошибочно называют радар-детектор антирадаром и наоборот, хотя на самом деле это два совершенно разных устройства с разным назначением.

Антирадар – это активнодействующий прибор, способный за счет мощного сигнала, искаженного модуляцией, подавлять излучения радаров сотрудников дорожно-патрульной службы.

На территории России использование таких приборов запрещено по вполне понятным причинам. Нарушение карается ощутимым штрафом и конфискацией самого устройства.

А радар-детектор – это всего лишь обыкновенный приемник, который используется пассивным образом: он лишь фиксирует появление на дороге полицейского радара и информирует об этом водителя.

Принцип работы и возможности

Радар-детектор функционирует следующим образом. Радар сотрудников ДПС излучает в сторону движущегося автомобиля радиосигнал, который, отражаясь, возвращается и предоставляет полицейскому информацию о скорости движения транспортного средства.

Радар-детектор в свою очередь улавливает этот сигнал на определенном расстоянии и информирует об этом водителя. Для автолюбителей это достаточно важная услуга, поскольку предоставляет им реальный шанс избежать известных объяснений с сотрудниками ДПС, которые могут закончиться штрафом.

И еще один не менее важный нюанс: радар-детектор обычно срабатывает несколько ранее того момента, в который сотрудник ГИБДД успеет зафиксировать скорость автомобиля. В результате водитель сохраняет нервы и деньги, да и работники ДПС чувствуют себя спокойнее. Поэтому каждому водителю есть смысл иметь такой замечательный прибор.

Разновидности конструкций

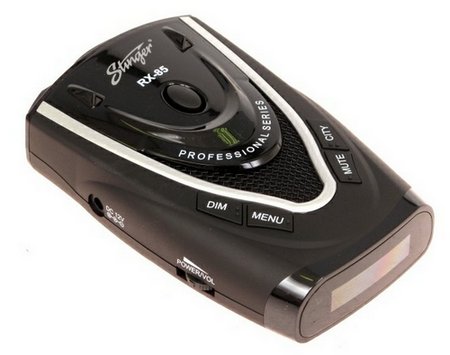

• детекторы обыкновенные (моноблок, представляющий собой обособленное устройство);
• комплект для раздельного монтажа (состоит из нескольких блоков);
• встроенные приборы (могут устанавливаться в зеркало заднего вида или в видеорегистратор).

Среди всех перечисленных конструкций самым популярным считается моноблочный детектор.

Установка такого радар-детектора не займет у вас много времени.

Эти радары являются портативными и по размеру не превышают сигаретную пачку.

Крепится прибор при помощи присосок, что дает возможность установить его на лобовом стекле.

Вторая разновидность детекторов говорит сама за себя – устройство включает в себя радарный блок и экран с индикатором.

Эти части монтируются отдельно друг от друга. Экран с индикатором, разумеется, помещают в кабине машины, а вот установку самого радара лучше хорошо продумать.

Дело в том, что в некоторые автомобили вставлены атермальные стекла. Такие стекла имеют металлизированную пленку, которая будет препятствовать прохождению сигнала излучения и этим сводить на »нет» действие детектора.

Третий тип этих устройств наименее востребован (это детекторы, которые встраиваются в видеорегистратор или в зеркало заднего вида). Казалось бы, такая установка весьма удобна – дает экономию места, но все дело в том, что слишком малый размер таких детекторов уменьшает количество функций и ощутимо снижает качество работы устройства.

Диапазон частот

Радары на территории Российской Федерации функционируют на следующих частотах:

• диапазон X (10525 Мгц);
• диапазон Ku (13450 Мгц);
• диапазон K (24150 Мгц);
• диапазон Ka (34700 Мгц);
• лазер (лазерные волны).

Современные радар-детекторы поддерживают диапазон X, который на сегодняшний день уже устарел.

Наиболее ходовыми являются диапазоны K и Ka, а также устройство обнаружения лазерных волн.

Надо сказать, что некоторые полицейские радары могут еще активировать коротковолновые импульсы в режиме РОР, но, к сожалению, большинство детекторов реагируют на эти импульсы как на обычные помехи.

При выборе радар-детектора стоит обратить внимание на очень полезную опцию, которая заключается в возможности избирательного отключения диапазонов. Эта опция оказывает весьма благоприятное влияние на функционал изделия и его оперативность, а также сводит к минимуму количество ложных сигналов.

Полезные опции

Для тех автолюбителей, которые недостаточно знакомы с этим устройством, полезно будет узнать о существовании следующих полезных функций радар-детектора:

• оперативная обработка данных (имеет место при установленном мощном микропроцессоре);
• автоматическое приглушение. Довольно интересная опция: предупреждающий сигнал после срабатывания постепенно снижает свою громкость и затем полностью отключается;
• режим понижения яркости экрана – для того, чтобы не привлекать внимание в ночное время суток.

Как работает антирадар (радар детектор)

Интерес российских водителей к радар-детекторам повысился после запрещения в стране использования активных антирадаров. Многие автолюбители путают радар-детектор и запрещенный активный антирадар, как работает разрешенное устройство – расскажет эта статья.

Радар-детекторы, которые по привычке продолжают называть антирадарами, не запрещены законодательно. Компактный прибор, сигнализирующий о сканировании полицейскими радарами, только предупреждает водителя, превышающего скоростной режим. Автолюбители, едущие по правилам, могут зафиксировать свою скорость на видеорегистраторе, чтобы избежать претензий.

Принципы работы радар-детектора

Принципиальная разница между приборами заключается в активности антирадара. Запрещенный законодательством большинства европейских стран (в том числе – и России) антирадар подавляет или искажает показания полицейского радара.

Принцип работы антирадара понятен из простой схемы.

В отличие от того, как работает антирадар, радар-детектор только принимает сигнал радарных устройств, которыми пользуются российские службы ГИБДД, не создавая им помех. В несложный радиоприемник вводится база частот полицейских радаров. Принимая сканирующие сигналы полицейского радара, прибор предупреждает водителя звуковыми или световыми сигналами.

Как работает радар-детектор с самой «дальнобойной» системой «Стрелка», можно понять по схеме.

К важным техническим характеристикам радар-детекторов специалисты относят:

1. Дальность обнаружения. Важнейшая характеристика, дающая водителю время на торможение.
2. Тип излучения. Простые радар-детекторы настроены на прием сигналов импульсного радара. Работу лазерного устройства (лидара) они не фиксируют. Более функциональны приборы, принимающие оба типа излучений. Для приема лазерного излучения современные антирадары оборудованы светочувствительными панелями. Не рекомендуется покупать прибор с лазерным глушителем. Увидев такую модель радар-детектора, инспектор ГИБДД постарается устроить вам неприятности по любому поводу.
3. Диапазон частот. Чем больше принимаемый диапазон частот, тем лучше. Большинство моделей антирадаров настроены на прием диапазонов «К» (основного в России, с частотами 24050-24250 МГц), или «Ка». В провинции у инспекторов ГИБДД сохранились радары, работающие в устаревшем диапазоне «Х». Не помешает, если ваш антирадар будет фиксировать и сигналы этого диапазона.
4. Тип питания. Предпочтителен прибор, работающий от встроенного аккумулятора. Радар-детекторы, подключенные к прикуривателю, болезненно реагируют на перепады бортового питания.
5. Защита от помех и чувствительность. Эти характеристики важны для городских трафиков. Без защиты от помех, регулировок чувствительности антирадар будет ежеминутно сигнализировать водителю обо всех электромагнитных сигналах релейных станций, мобильной связи, работы электротранспорта, наводках от линий электропередач, принимая их за радарные волны.
6. Угол обзора. Антирадары с широким или круговым уровнем обзора могут фиксировать сигналы полицейского радара со встречной полосы или догоняющей машины ГИБДД.

Радар детекторы, встроенные в видеорегистратор с приемом GPS, более функциональны, чем компактные приборы.

Радар-детектор, встроенный в видеорегистратор, способен заранее настраиваться на сигналы стационарных радарных станций, внесенных в электронную базу данных прибора. Такая функция обеспечивает двойное предупреждение водителя, о расположении радара и об его активной работе.

В отличие от обычного радар-детектора, встроенный прибор отражает на дисплее видеорегистратора систему полицейского радара, расстояние до него, скорость автомобиля. Голосовое предупреждение эффективнее импульсного светового и звукового сигнала.

Если вы вовремя успели снизить скорость, будет не лишним включить запись видеорегистратора. Записанный эпизод с фиксацией скорости поможет вам доказать свою правоту. Покупая видеорегистратор со встроенным радар-детектором, нужно выбирать приборы, фиксирующие большинство основные российских радарных систем слежения (комплексов «Стрелка», «Кречет», «Робот», «Места», «Кордон», «Визир-М», «Автодория»).

Наглядно увидеть, как работает радар детектор можно на видео:

«ИНТЕРЕСНО»: За границей дорожная полиция неоднозначно относится к радар-детекторам. Антирадары запрещены по всей Европе. Штрафы за радар-детекторы действуют в Польше, Австрии, Швеции. Показательна позиция немецкой дорожной полиции, которая дарит водителям радар-детекторы, считая их средством повышения дорожной дисциплины. В Германии даже разработаны имитаторы радарного излучения, которые устанавливают на горных, опасных, аварийных участках дорог.

Причины поломки антирадара

Если радар-детектор не включается, это понятно водителю – сгорел блок питания или предохранитель. Точную причину установят в специализированном автосервисе. Неявные неисправности более опасны, могут привести к штрафу. Автолюбители зачастую понимают, что перестал работать радар детектор только после остановки инспектором ГИБДД. Так случается при отказе громкоговорителя, перегорании светодиодов светового предупреждения. Встроенные устройства не функционируют при неисправностях модуля GPS, отказах дисплея, отсутствии обновления базы данных.

Основными причинами, почему не работает антирадар, становятся:

• перегревы блоков питания или печатных схем (при размещении прибора на солнце);
• резкие перепады бортового питания (при работе от прикуривателя);
• сильные вибрации, удары, падения прибора;
• заводские дефекты сборки или пайки схем;
• сильная влажность (попадание на антирадар воды).

Самостоятельно ремонтировать радар-детектор могут только опытные радиолюбители или электронщики. Рядовому автолюбителю гораздо проще обратиться в специализированный сервис.

Телефонные приложения, заменяющие радар-детектор

В ряде случаев заменить радар-детектор могут приложения для смартфонов. Для телефонно-компьютерных гаджетов со встроенными модулями GPS разработаны компьютерные программы, которые можно скачать или приобрести в Интернете.

Стандартное приложение, работающее с системой Android, способно:

• скачивать и обновлять определенную базу данных;
• работать в фоновом режиме (выключенный экран включается для передачи предупреждений);
• передавать звуковые предупреждения, показывать радары и посты на карте;
• показывать пробки, ремонты, дорожные опасности;
• пополняться вручную пометками владельца смартфона.

Разборчивость карт и пометок зависит от величины дисплея смартфона и степени разрешения экрана.

Среди лучших программных приложений можно отметить Speed Camera Alerts, Radar Beep. При безупречной работе зарубежных программ, их основным недостатком становится малая база данных по России. Загрузить программу Speed Camera Alerts (в базе данных – 60000 камер) лучше для заграничной поездки.

Из бесплатных российских программ можно отметить GPS АнтиРадар. Приложение, разработанное для России, обновляется из собственной базы данных, которая постоянно расширяется.

Неплохо зарекомендовала себя отечественная программа «Антирадар Стрелка».

Недорогое приложение работает даже с устаревшими моделями смартфонов, самостоятельно загружает российские базы данных, автоматически обновляет их. В базу координат заведены стационарные камеры КС, посты дорожной полиции, комплексы «Стрелка», камеры в светофорах, секционные видеокамеры. Вручную можно завести в программу собственные объекты, данные о ремонтах, передвижных постах ГАИ, опасных дорожных участках.

Подробно посмотреть, как работает антирадар на телефоне в сравнении с прибором радар-детектора, можно на видео:

Недостатками программ для смартфонов становится стоимость дорогого телефона, необходимость покрытия местности мобильным Интернетом (для работы модуля GPS, постоянного обновления баз данных). Поэтому компьютерными приложениями с радар-детекторами преимущественно пользуются жители столицы и крупных городов.

Для водителей, постоянно курсирующих на междугородных трассах, более удобны компактные радар-детекторы или многофункциональные видеорегистраторы с функцией обнаружения полицейских радаров.

Радар-детекторы: как они работают, для чего нужны и как правильно выбрать?

Радар-детектор или антирадар

Радар-детектор – это устройство поиска полицейских радаров, их нередко называют антирадарами, но это – не одно и тоже. Если первое устройство предупреждает о полицейском радаре, то второе – заглушает его волну и искажает её, а это – противозаконно.

Что касается радар-детекторов, то пользоваться таким прибором не только можно, но даже нужно. Сотрудники Госавтоинспекции сами рекомендуют эти устройства, иногда идя на хитрость – устанавливая на участках маячки или ложные радары, чтобы предупредить невнимательных водителей об обязательном снижении скорости и предотвратить ДТП.

Радар-детектор: зачем он нужен

Радар-детекторы – это устройства, которые позиционируются не для гонщиков, а наоборот – для спокойной, кмфортной езды. Это устройство не позволит вам ездить со скоростью 200 км/ч. Надавить на педаль «газ» вы конечно можете до упора, но радар-детектор не освобождает вас от наказания за превышение скорости. Кроме того, если на такой высокой скорости, радар-детектор у вас сработает, вы вряд ли успеете снизить скорость. Резкое торможение на таких скоростях будет даже опаснее.

В радар-детекторах речь идет о превышении скорости на 20-30 км/ч. Если ваша скорость превышена в таких диапазонах, то выйти из-под штрафа – вполне реально. Польза радар-детектора на трассе очевидна.

В последнее время, в больших городах, участилась установка камер, которые следят за скоростью и порой не успеваешь уследить где они стоят. Поэтому, как в городе так и, конечно же, на трассе радар-детекторы будут очень полезны.

Как выбрать радар-детектор:

Радар и антирадар: принцип работы

Радиолокационные детекторы — это небольшие устройства, которые помогают идентифицировать присутствие радаров, например, используемых полицией для определения местонахождения автомобилей, движущихся по скоростному пределу. Некоторые типы радиолокационных детекторов также идентифицируют наличие лазерных пушек, которые могут быть полезны для тех, кто хочет избежать ловушек скорости; их легко могут пропустить традиционные радар-детекторы. Чтобы понять, как работает радар-детектор, полезно понять, как работают базовые радары.

Радары часто используются для определения расстояния и скорости, например, чтобы понять, как далеко находится объект и как быстро он движется. Радиолокационное устройство излучает радиоволну, которая движется со скоростью света и возвращается к радарному устройству, когда он встречает объект на своем пути. В зависимости от того, сколько времени потребуется для того, чтобы радиоволна ударила по указанному объекту (например, дерево на неопределенном расстоянии) и сколько времени требуется, чтобы волна вернулась, радарное устройство может определить расстояние между устройством и дерево.

Когда радиолокатор используется для определения скорости (например, скорости, с которой движется автомобиль), частота радиоволн возвращенного сигнала изменяется, поскольку автомобиль движется (в физике это явление называется эффектом Доплера). Если автомобиль движется к радарному устройству, обратный сигнал имеет более короткое расстояние для движения и частота радиоволн увеличивается. Радиолокационное устройство может затем использовать изменение частоты для определения скорости движения автомобиля. В лазерных пушках вместо радиоволн используются когерентные (лазерные) генераторы.

Принцип работы радара и антирадара

Простой радар-детектор идентифицирует радиолокационные устройства на основе излучаемых ими радиоволн. По сути, радиолокационные детекторы просто выступают в качестве радиоприемников, подбирают конкретные частоты, используемые радиолокационными устройствами, в частности, радиолокационными пушками, используемыми полицией для идентификации и улавливания автомобилей нарушителей. Поскольку радиолокационные устройства, используемые полицией, используют широкую сеть радиоволн, но отслеживают только одну конкретную цель, радиолокационные детекторы в движущихся автомобилях часто захватывают радиоволны прежде, чем автомобиль попадает в достаточно близкий диапазон полицейской машины, которую нужно отслеживать.

Другие, более совершенные устройства — антирадары, не только обнаруживают полицейский радар, но и могут в значительной степени сбросить показания, получаемые полицейским радаром. В этих типах радиолокационных детекторов радиопередатчик излучает скремблированный сигнал (называемый помеховым сигналом), который принимает исходный обнаруженный сигнал и добавляет дополнительные радиосигналы. Когда скремблированный сигнал достигает радара, у полиции возникают проблемы с точным считыванием скорости. Аналогичная система существует для лазерных пушек (лидар), в которых лазерный детектор испускает пучок света. Повторим, что с точки зрения законодательства антирадары и другие какие-либо препятствия для работы радаров являются незаконными.

Разумеется, существуют различные виды радаров, к которым должен быть чувствителен радар-детектор. Радиолокатор с x-диапазоном имеет низкочастотный выходной сигнал, что делает его относительно легким для обнаружения от 2 до 4 миль. Однако устройства, отличные от полицейских радаров, генерируют сигналы х-диапазона, включая диапазоны волн, предназначенных для радиоконтроля гаражных ворот. Радиолокатор K-диапазона чаще всего используется полицией и имеет небольшую длину волны. Радиолокатор k-диапазона может вести точное считывание с расстояния от 0,5 до 2 миль, что затрудняет раннее обнаружение из-за небольшой длины волны.

Радар-детекторы: главные вопросы и ответы

RADAR5

Как радар измеряет скорость?

Cмотря какой радар. Подавляющее большинство применяемых у нас радаров работают на эффекте Доплера: они излучают электромагнитный сигнал и ловят его отражение от автомобиля. Если машина движется, то частоты излученного и отраженного сигналов не совпадают. По их разнице радар вычисляет скорость автомобиля. А вот лазерные радары — это фактически дальномеры. Они несколько раз подряд измеряют дальность до объекта, которая при его движении изменяется, а потом высчитывают производную от дальности по времени. Так и получается скорость.

Радар-детектор и антирадар — в чем разница?

Различие принципиально, хотя в обиходе часто используют оба термина без разбора. Антирадар — это активный генератор помехи, нарушающий работу измерительного средства; его использование повсеместно запрещено. Радар-детектор — это, по сути, пассивный радиоприемник, настроенный на нужные частоты (впрочем, в ряде стран и он вне закона). Однако, как это часто бывает, безграмотный термин «антирадар» используется куда чаще. На эту тему мы рассуждали здесь.

Какие радар-детекторы лучше: прямого усиления или супергетеродины?

Напоминаем: приемник прямого усиления усиливает непосредственно полученный сигнал, а супергетеродин работает только с одной частотой, получаемой из смешения входного сигнала и собственного генератора — гетеродина. Пожалуй, лучше все-таки «суперы» — на их стороне совокупность высокой чувствительности и помехозащищенности в условиях промышленных помех мегаполисов.

RADAR2

Что скрывается за опцией VG-2, упоминаемой в описаниях радар-детекторов?

Это опция, защищающая радар-детектор от обнаружения в тех странах, где они законодательно запрещены. Их собственное излучение может улавливаться чувствительными приборами на расстоянии в несколько сотен метров. При обнаружении сигнала такого прибора радар-детектор отключает свой гетеродин (высокочастотный генератор); работать «по специальности» при этом он, естественно, перестает. Устройство полностью включается только после пропадания сигнала в VG-2 диапазоне. В России подобной проблемы сегодня попросту нет.

На каких частотах работают дорожные радары?

В мире наибольшее распространение получили четыре диапазона: Х-диапазон (10,525 ГГц), К-диапазон (24,15 ГГц), Ка-диапазон (35,2 ГГц), La-диапазон, он же — лазерный (700–1000 нм). В России используют в основном только Х-, К- и La-диапазоны. В Х-диапазоне работают устаревшие радары («Сокол», «Беркут» и т.п.), а в К-диапазоне — практически все современные. Прочие диапазоны, часто упоминаемые в описаниях радар-детекторов (Ка, Кu, POP, RDR и т.д.), на наших дорогах пока что не применяются. Ка-диапазон используют, в частности, американские радары, а Кu — европейские.

Какова реальная дальность работы радаров?

Она зависит от рельефа дороги, погодных условий, точности наведения и т.п. Максимальная дальность при благоприятных условиях превышает 1 км, ГОСТ определяет дальность радара не менее чем в 300 м. Это гарантированный минимум. Понятно, что в реальных условиях измерения могут проводиться как на большем расстоянии, так и на меньшем. Конструктивно радар устроен так, что либо выдает достоверное значение измеряемой скорости, либо не выдает никакого.

RADAR6

Зачем понадобились лазерные радары? Разве «обычные» не справляются?

Луч лазера позволяет осуществить «захват» конкретного автомобиля в потоке любой плотности, в то время как доплеровский работает более широким пучком сигнала и потому должен определить более быструю цель, чтобы четко идентифицировать нарушителя.

Как устроены «Стрелки»? Почему продаваемые радар-детекторы долгое время их не брали?

Система «Стрелка» анализирует как радарные, так и видеоданные. Радар определяет дальность и скорость, а компьютер по видеоизображению устанавливает полосу, по которой едет нарушитель. Все это происходит на расстоянии в пару сотен метров. Когда нарушитель подъезжает под камеру, его фотографируют с близкого расстояния, чтобы зафиксировать номер, хотя факт нарушения был установлен еще за 200 м. Т.е. измеряет система в один момент времени и далеко, а фотографирует — в другой момент и близко. При этом радар — не доплеровский, а импульсный. По времени задержки посланного импульса определяют расстояние до объекта, а после нескольких замеров высчитывают производную от дальности по времени и получают скорость. В этом радаре длительность импульса — около 30 наносекунд, а пауза между импульсами в несколько больше. Излучаемая им средняя мощность очень мала, а потому широко распространенные радар-детекторы одно время ее «не видели». Однако никакой технической сложности создание такого прибора не представляло, а потому вскоре все радар-детекторы стали обнаруживать «Стрелку» без проблем.

RADAR8

Отчего возникают ложные срабатывания радар-детекторов и как с ними бороться?

Причин подобных срабатываний очень много — автоматические двери в супермаркетах, микроволновые датчики различных охранных систем, промышленные помехи и даже радар-детекторы встречного транспорта! Автоматика современных радар-детекторов неспособна на 100% отличать их от «правильных» сигналов — в лучшем случае отдельные модели предлагают интеллектуальный режим, который несколько повышает помехозащищенность ценой определенного снижения чувствительности. Но опытный водитель на слух справляется с этой задачей лучше…

Зачем в лазерном радар-детекторе нужен круговой обзор?

Если в микроволновых диапазонах радар-детекторы принимают сигнал со всех сторон (хотя и по-разному), то луч лазера распространяется только в одном направлении. Поэтому для приема таких лучей, стреляющих с разных сторон, приходится снабжать радар-детекторы дополнительными датчиками. В любом случае эффективность приема «заднего» луча будет гораздо ниже, поскольку почти наверняка ему помешают элементы кузова автомобиля.

Может ли радар-детектор принимать сигнал сквозь препятствия?

Электромагнитные волны микроволнового диапазона не умеют огибать препятствия, хотя и могут отражаться от зданий и других автомобилей. Поэтому те же щетки стеклоочистителей, а также металлизированные тонировочные пленки могут серьезно ухудшить работу радар-детекторов.

Имеют ли радары погрешность?

Да, конечно. Подробнее об этом сказано здесь.

Зачем сегодня нужны модели радар-детекторов без GPS ?

Их почти не осталось. Из плюсов можно назвать меньшую цену и, как правило, простое управление. Кроме того, в ряде регионов измерители скорости встречаются относительно редко, а потому радар-детектор нужен «на всякий случай», а не как предмет первой необходимости. А коли так, то вполне подойдет и модель без особых наворотов.

Могут ли радар-детекторы соседних автомобилей — встречных и попутных — влиять на нормальную работу моего радар-детектора?

Могут, если встречный радар-детектор сделан по схеме супергетеродина, то есть включает в себя маломощный генератор. Излучение такого прибора ваш радар-детектор вполне сможет уловить. Особенно это заметно в тех случаях, когда ваш прибор построен по схеме приемника прямого усиления — безо всяких генераторов.

RADAR4

Является ли безрадарный комплекс (типа «Автодория» и пр.) шагом вперед по сравнению с привычной СВЧ-техникой?

В технике шагов вперед почти не бывает — в основном по спирали. Сотню лет назад поперек дороги клали два шланга с водой на расстоянии в несколько десятков метров, а полицейский с секундомером замерял интервал времени между «фонтанчиками», когда через шланги проезжал автомобиль. Следующая версия подразумевала два фотоаппарата на расстоянии 1 км и кучу операторов, на глаз определяющих номера «гонщиков». А в наши дни появилась «Автодория»: видеокамеры фиксируют транспортное средство во время въезда и выезда на мерный участок автодороги. Высчитав время проезда, система выдает скорость, с которой автомобиль преодолел это расстояние. Сама по себе система не нова: аналогичные системы много лет применяются в ряде европейских стран. Она может применяться на участках автодорог от 500 м до 10 км.

Спасают ли от комплексов фотовидеофиксации номера, «заклеенные» специальной пленкой? Смартфоны в этих случаях ничего не видят…

Подробные материалы на эту тему можно посмотреть здесь и здесь.

Вкратце отметим, что в серьезных измерительных комплексах используют так называемые камеры машинного зрения, а не бытовые «телефонные» игрушки. Они фиксируют даже минимальный перепад между фоном и заклеенной цифрой. А последние разработки позволяют справляться и с более сложными задачами, как то считывание полностью загрязненных номеров. Однако раскрывать технические особенности таких устройств мы не будем, чтобы не провоцировать очередную «гонку вооружений» между блюстителями закона и его нарушителями.

Принцип работы автомобильных радар-детекторов

Автомобильные радар-детекторы представляют собой компактные электронные устройства, способные улавливать радиосигналы, которые испускаются радарами мобильных и стационарных постов ГИБДД. Благодаря радар-детектору водитель своевременно получает информацию о близости полицейских радаров, использующих специальные приборы для определения скорости движения объектов. В народе радар-детекторы часто называют антирадарами. Но в действительности радар-детектор – это пассивный приемник, который не заглушает сигнал, на который он настроен, а просто уведомляет водителя о наличие в поле действия радаров, излучающих радиоволны. Такие устройства не запрещены к использованию на территории Российской Федерации, хотя в некоторых других странах обладателю радар-детектора может грозить серьезный штраф.

В свою очередь, антирадар – это устройство, включающее режим подавления и создания помех для того, чтобы «заглушить» сигналы полицейских приборов. Понятно, что использование антирадаров, в отличие от радар-детекторов, законом не допускается. Радар-детекторы в российских условиях обретают все большую популярность, ведь они позволяют получить предупреждение перед постом ГИБДД и, таким образом, избежать серьезного штрафа за превышение скорости. Об особенностях и принципе действия радар-детекторов и пойдет речь далее.

Принцип работы

Хорошо известно, что превышение скорости – одно из самых распространенных нарушений на российских дорогах. С появлением у сотрудников ГИБДД современных радаров для определения скорости количество таких штрафов резко возросло. Практически с каждым годом повышаются и размеры штрафных санкций за превышение скорости. Особенно от этого страдают любители динамичного управления автомобилем. Именно им, в первую очередь, и будет интересно такое компактное устройство, как радар-детектор.

Он способен засечь сигнал с мобильных и стационарных постов ГИБДД, информируя водителя посредством светового или звукового сигнала. Причем любой радар-детектор может уловить близость радаров задолго до того, как автомобиль попадет в зону их действия. Соответственно, водитель, получив своевременный сигнал, может просто снизить скорость движения и, тем самым, избежать серьезного штрафа. Радар-детектор подключается к автомобилю через прикуриватель, благодаря компактным размерам его можно установить на лобовом стекле машины или на торпеде.

Принцип действия радар-детектора очень прост. Радары, применяемые ГИБДД, основаны на использовании так называемого эффекта Допплера — частота сигнала, отраженного от движущегося автомобиля, сравнивается с исходной частотой. При этом для оптимального приема и обработки отраженного сигнала исходящий радиосигнал должен быть достаточно сильным. Поскольку радары ГИБДД имеют дело с отраженным сигналом, а радар-детекторы только с прямым, последние способны обнаружить радар постовой службы гораздо раньше, чем тот начнет замерять скорость автомобиля.

В частности, радары ГИБДД могут измерять скорость движения машины на расстоянии от 400 до 800 метров. В то время как радар-детекторы способны засекать радиосигнал на расстоянии от одного до трех километров. В результате, водитель всегда может получить уведомление и своевременно снизить скорость до разрешенной на данном участке дороги. По сути, радар-детектор работает как система раннего оповещения о приближении к посту ГИБДД, что дает владельцу автотранспортного средства время для сброса скорости.

Особенности и виды радар-детекторов

Для того, чтобы радар-детектор смог вовремя оповестить водителя о посте дорожно-постовой службы, он должен работать на той же частоте, что и устройства ГИБДД. Здесь важно знать, что подавляющее количество радаров ГИБДД в России работает в диапазонах Х (10 525 МГц) и К (24 150 МГц). Впрочем, полицейские радары Х-диапазона уже считаются устаревшими, наиболее распространены радары, использующие именно К-диапазон. Также постепенно внедряются радары, способные работать в Ka-диапазоне с частотой 34 700 МГц. Соответственно, при выборе радар-детектора необходимо удостовериться в том, что он способен принимать все вышеперечисленные сигналы от полицейских радаров для максимальной эффективности.

Радары, используемых сотрудниками ГИБДД, являются импульсными, то есть они посылают ультракороткие волны, расходящиеся лучами, которые затем отражаются от встреченных ими объектов. Импульсные радары позволяют за достаточно короткое время определить скорость движения автомобиля. И с другой стороны, такие ультракороткие волны, испускаемые радаром, может легко уловить любой автомобильный радар-детектор.

Конструктивно, все радар-детекторы, представленные сегодня на рынке, подразделяются на два отдельных вида. Устройства первого вида используют «прямое детектирование», то есть они настроены на улавливании частот, испускаемых радарами. Они ловят сравнительно мало помех и дешевы в производстве. Также такие радар-детекторы являются пассивными и не создают никаких излучений.

Однако, большинство производителей уже отказались от прямого усиления в пользу усиления на основе супергетеродина. Это радар-детекторы второго типа, которые отличаются тем, что сами устройства генерируют те же частоты, что испускают радары ГИБДД. Далее эти частоты сравниваются с приходящими, и при совпадении устройство выдает водителю предупреждающий сигнал. Преимуществом таких радар-детекторов является то, что они обладают большей чувствительностью. Собственно, чувствительность вместе с возможностью отсеивания ложных сигналов являются важными параметрами для любого радар-детектора.

Центральную часть радар-детектора составляет блок обработки данных, поступающих с сенсоров и антенн. Существует несколько методов обработки сигналов. Наиболее старый – аналоговый. Он уже практически не используется вследствие низкой скорости обработки и плохих возможностей для отсеивания ложных помех. В настоящее время широкое распространение получили цифро-аналоговый и цифровой методы обработки сигналов. Они отличаются высокой скоростью обработки и способны достаточно эффективно бороться с ложными сигналами и помехами.

Блок цифровой обработки данных в современном радар-детекторе представляет собой уже отдельный микропроцессорный комплекс, в котором заложено множество алгоритмов обработки поступающих сигналов для оптимального результата. Такой блок может обрабатывать одновременно до восьми поступающих сигналов и более, причем делать это с максимальной скоростью. Отсюда понятно, что радар-детектор с цифровой обработкой сигналов является предпочтительным вариантом при выборе.

Также при выборе радар-детектора нужно обращать внимание на такие технические характеристики, как дальность работы и защищенность от ложных срабатываний. Радар-детектор может еще обладать и разнообразными дополнительными функциями. В частности, возможностью оповещения водителя голосовым сигналом предупреждения или регулировкой подсветки для того, чтобы устройством можно было комфортно пользоваться при движении автомобиля в темное время суток. Все дополнительные функции выбираются по желанию. Главное для радар-детектора, как уже говорилось выше, — это способность улавливать сигнал сразу в нескольких частотных диапазонах, чувствительность и дальность работы, а также хорошие возможности для эффективной обработки поступающих сигналов и борьбы с помехами.

На первый взгляд может показаться, что автовладельцу может быть и незачем покупать радар-детектор , особенно если он всегда стремится ездить по правилам, не нарушая скоростных ограничений. Тем не менее, штрафы за превышение скорости – это не редкость даже для самого ответственного и опытного водителя. И если подсчитать, то уже два-три таких штрафа составят сумму, за которую в магазине можно купить недорогую модель радар-детектора. Стоит ли в такой ситуации экономить на покупке радар-детектора каждый решает сам, но, очевидно, что такое решение будет вполне оправданным и может обернуться серьезной экономией.
