ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ

Multicompartment residential buildings

Дата введения 2017-06-04

Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛЬ — Акционерное общество «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

6 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 54.13330.2011 «СНиП 31-01-2003 Здания жилые многоквартирные»

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет

Изменения N 1, 2, 3 внесены изготовителем базы данных по тексту М.: Стандартинформ, 2019

Введение

Настоящий свод правил актуализирован в целях повышения уровня безопасности людей и сохранности материальных ценностей в соответствии с федеральными законами [1] и [2], выполнения требований Федерального закона [3], повышения уровня гармонизации с требованиями международных нормативных документов, применения единых методов определения эксплуатационных характеристик и методов оценки и учета санитарно-эпидемиологических требований к условиям проживания в жилых многоквартирных зданиях.

Свод правил выполнен авторским коллективом: АО «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (канд. архит. проф. А.А.Магай, канд. архит. А.Р.Крюков (отв. исп.), канд. архит., доц. Н.В.Дубынин, арх. С.А.Куницын, инж. Ю.Л.Кашулина, инж. М.А.Жеребина); АО ЦНИИПромзданий (канд. техн. наук Т.Е.Стороженко); ОАО «Академия коммунального хозяйства имени К.Д.Памфилова» (вед. науч. сотр. В.Н.Суворов); ОАО «Центр методологии нормирования и стандартизации в строительстве» (А.И.Тарада), ООО «Верхне-Волжский Институт Строительной Экспертизы и Консалтинга» (М.В.Андреев).

Изменение N 1 к настоящему своду правил разработано авторским коллективом АО «ЦНИИПромзданий» (руководитель разработки — д-р техн. наук, проф. В.В.Гранев, руководитель темы — канд. архитектуры Д.К.Лейкина, ответственный исполнитель — канд. архитектуры Н.В.Дубынин; исполнители — Ю.Л.Кашулина, А.И.Хорунжая); ОАО «Академия коммунального хозяйства имени К.Д.Памфилова» (В.Н.Суворов).

Изменение N 3 к настоящему своду правил разработано авторским коллективом АО «ЦНИИПромзданий» (руководитель разработки — д-р техн. наук, проф. В.В.Гранев, ответственный исполнитель — канд. архитектуры Н.В.Дубынин; исполнители — канд. техн. наук М.Ю.Граник, Ю.Л.Кашупина, А.И.Хорунжая).

1 Область применения

1.1 Настоящий свод правил распространяется на проектирование и строительство вновь строящихся и реконструируемых многоквартирных жилых зданий высотой* до 75 м, в том числе общежитий квартирного типа, а также жилых помещений, входящих в состав помещений зданий другого функционального назначения.

* Здесь и далее по тексту высота жилого здания — в соответствии с определением по пункту 3.1 СП 1.13130.2009

1.2 Свод правил не распространяется: на блокированные жилые дома, проектируемые в соответствии с требованиями СП 55.13330, в которых помещения, относящиеся к разным квартирам, не располагаются друг над другом, и общими являются только стены между соседними блоками; мобильные жилые здания; жилые помещения маневренного фонда, указанные в [4, статья 92, часть 1, пункты 2)-8)].

1.3 В процессе строительства и при эксплуатации многоквартирных жилых зданий отступать от параметров, установленных в настоящем своде правил, не допускается.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 25772-83 Ограждения лестниц, балконов и крыш стальные. Общие технические условия

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ 33125-2014 Устройства солнцезащитные. Технические условия

ГОСТ 33984.1-2016 (EN 81-20:2014) Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов

ГОСТ Р 22.1.12-2005 Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования

ГОСТ Р 51773-2009 Услуги торговли. Классификация предприятий торговли

ГОСТ Р 53254-2009 Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний

ГОСТ Р 56420.2-2015 (ИСО 25745-2:2015) Лифты, эскалаторы и конвейеры пассажирские. Энергетические характеристики. Часть 2. Расчет энергопотребления и классификация энергетической эффективности лифтов

ГОСТ Р 56926-2016 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия

ГОСТ Р 58020-2017 Система коллективного приёма сигнала эфирного цифрового телевизионного вещания. Основные параметры, технические требования, методы измерений и испытаний

СП 1.13130.2009 Системы противопожарной защиты. Эвакуационные пути и выходы (с изменением N 1)

СП 2.13130.2012 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты (с изменением N 1)

СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности

СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям

СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования (с изменением N 1)

СП 6.13130.2013 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности

СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности

СП 8.13130.2009 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности (с изменением N 1)

СП 10.13130.2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности (с изменением N 1)

СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности (с изменением N 1)

СП 14.13330.2018 «СНиП II-7-81* Строительство в сейсмических районах»

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия» (с изменениями N 1, N 2)

СП 21.13330.2012 «СНиП 2.01.09-91 Здания и сооружения на подрабатываемых территориях и просадочных грунтах» (с изменением N 1)

СП 22.13330.2016 «СНиП 2.02.01-83* Основания зданий и сооружений» (с изменениями N 1, N 2)

СП 24.13330.2011 «СНиП 2.02.03-85 Свайные фундаменты» (с изменениями N 1, N 2, N 3)

СП 25.13330.2012 «СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грунтах» (с изменениями N 1, N 2, N 3)

СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии» (с изменением N 1)

СП 30.13330.2016 «СНиП 2.04.01-85* Внутренний водопровод и канализация зданий» (с изменением N 1)

СП 31.13330.2012 «СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения» (с изменениями N 1, N 2, N 3, N 4)

СП 42.13330.2016 «СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений»

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий» (с изменением N 1)

СП 52.13330.2016 «СНиП 23-05-95* Естественное и искусственное освещение»

СП 55.13330.2016 «СНиП 31-02-2001 Дома жилые одноквартирные» (с изменением N 1)

СП 59.13330.2016 «СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения»

СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха» (с изменением N 1)

СП 62.13330.2011 «СНиП 42-01-2002 Газораспределительные системы» (с изменениями N 1, N 2)

СП 63.13330.2018 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения»

СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции» (с изменениями N 1, N 3)

СП 71.13330.2017 «СНиП 3.04.01-87 Изоляционные и отделочные покрытия» (с изменением N 1)

СП 88.13330.2014 «СНиП II-11-77* Защитные сооружения гражданской обороны» (с изменениями N 1, N 2)

Все о техническом подполье — определение, высота, отличие от подвала

Техподполье ‒ это помещение в подземной части дома, в котором прокладываются коммуникации и размещается оборудование. Иными словами – это технический этаж, расположенный в нижней части дома. В целом в жилых домах техническим этажом может быть подвал, чердак или пространство между надземными этажами.

Подвальное помещение считается техподпольем только в том случае, если оно соответствует действующим строительным нормам и правилам (СНиП) на момент возведения дома. Определение техподполья даётся в СНиП для жилых зданий.

Почему существует это отличие и в чём разница для владельца? Техническое подполье не учитывается при кадастровой оценке, а следовательно, не облагается налогом, как жилое помещение. Чтобы понять устройство технического этажа и отличие подвала от подполья, следует изучить нормативы, которые используют в БТИ при оформлении постройки.

Что такое технический этаж?

Техническое помещение оборудуют на основании утверждённого проекта дома. Его расположение зависит и от общего количества этажей. Таких помещений бывает несколько, если квартир в доме много.

Технический этаж может занимать:

  • подвал;
  • чердак;
  • пространство между жилыми этажами.

В стандартном девятиэтажном доме технические подполья делают под первым этажом или соединяют подполье с подвалом. Если этажей больше, дополнительно оборудуют технический чердак. Очень высокие строения, в которых больше шестнадцати этажей, должны иметь технические этажи через каждые 50 м. Это позволяет контролировать гидростатический напор в трубах водоснабжения и отопительных системах.

Технические этажи отделены от жилой части дома. В них размещают оборудование для обслуживания коммунальных потребностей жильцов:

  • бойлерные;
  • трубы водоснабжения;
  • отопительные системы;
  • канализации;
  • магистральные сети электрооборудования;
  • электрические щиты;
  • насосы;
  • вентиляционные сети;
  • системы кондиционирования воздуха;
  • машинные отделения для лифтов.

Высота технического этажа соответствует высоте оборудования, которое в нём предполагается размещать (но при этом не должна быть меньше установленных норм). Нагрузка от работы инженерного оснащения рассчитывается на основе нормативных документов.

Помещение для размещения оборудования может располагаться в нижней части дома, под крышей или между этажами.

Поскольку работа коммунальных систем создаёт шум и вибрацию рядом с квартирами, технический чердак или техподполье должны быть звукоизолированы. Техническое помещение, расположенное между этажами, оснащают амортизирующими системами, а под оборудование кладут упругие материалы для дополнительного поглощения вибрации.

Технический этаж и оборудование в нём является коллективной собственностью всех жильцов дома. Доступ к нему имеет ЖЭК или другая обслуживающая организация. Функциональный технический этаж не может быть полностью передан в собственность одному из владельцев квартир.

Основные документы

При строительстве, оформлении и эксплуатации технических этажей используют нормы, закреплённые в таких документах, как:

  • СНиП 2.08.01 от 1989 года для жилых строений;
  • СНиП 31-02 от 2001 года для одноквартирных жилых домов;
  • СНиП 31-06 от 2009 года для общественных зданий, которые находятся в одном строении с жилыми;
  • СНиП 31-01 от 2003 года для многоквартирных жилых домов (актуализированная редакция СП 54.13330 2011 года).

Размеры технических этажей

Требования к техническим помещениям обозначены в СНиП 2.08.01-89 относительно жилых зданий. Так, высота технического чердака должна быть минимум 1,6 м, а ширина его прохода ‒ 1,2 метра. На некоторых участках допускается уменьшение высоты до 1,2 м и ширины ‒ до 0,9 м.

Высота подвала, в котором размещаются трубы отопления и водоснабжения, должна быть не меньше 1,8 м, а на участке, где используются невозгораемые материалы, высоту можно уменьшить до 1,6 м.

По правилам противопожарной безопасности технический этаж делится перегородками на секции до 500 кв. м, или же в пределах каждой секции жилого дома с несколькими подъездами.

Обслуживающий персонал должен иметь свободный доступ к любому участку коммуникаций.

Читайте также  Инфракрасный датчик движения своими руками

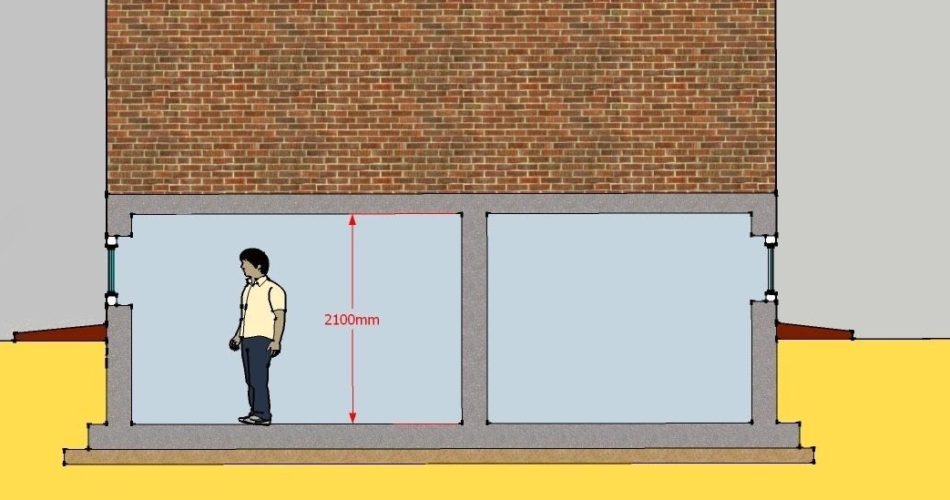

Высота техподполья и его оснащение

В СНиП 31-01-2003 даётся определение для технического пространства в подвале жилого дома, которое используется исключительно для коммунальных систем и оборудования и не считается частью жилого пространства.

  1. Техническое подполье в высоту не должно быть менее 1,6 м (в случае наличия транзитных трубопроводов – не менее 1,8 м).
  2. Оно должно иметь сквозной проход шириной 1–1,2 м для контроля оборудования и ремонтных работ.
  3. Помимо основного прохода для персонала, в перегородках отсеков делаются отверстия для трубопроводов с учётом изоляции.
  4. Вдоль прохода должно быть равномерное искусственное освещение с выключателем у входа.
  5. Для перехода через трубы отопления и водоснабжения делают деревянные настилы с мостками.
  6. Помещение оборудуется лестницей и дверью, которая открывается наружу.
  7. Поскольку в техподполье образуется сырость, и на стенах оседает конденсат, следует использовать арматуру с повышенной устойчивостью к коррозии.

Для последующего ремонта или замены труб технические подполья в торце должны быть оснащены монтажными отверстиями, размер которых 90 х 90 см. Внешние монтажные отверстия заделывают таким образом, чтобы при возникновении потребности их можно было вскрыть, не нарушив целостность стены.

Вентиляция в техническом подполье

В технические помещения должен регулярно поступать свежий воздух через вытяжные каналы и окна. Согласно СНиП в техподполье жилого многоквартирного дома обязательно делаются продухи для циркуляции воздуха, уменьшения конденсата и в целях противопожарной безопасности.

Нормативы предписывают делать вентиляционные отверстия суммарной площадью не меньше 1/400 площади самого подвала или техподполья. Отверстия размещают симметрично с обеих сторон дома. Рекомендуется делать продухи примерно 20 х 20 см на высоте 30‒40 см от уровня внешней отмостки фундамента.

Примеры устройства продухов.

Также в технических подпольях делают сухие изолированные камеры с оборудованием для приточно-вытяжной вентиляции. К ним обеспечивают доступ для проведения инспекции и ремонта.

Зимой в подвалах и техподпольях поддерживают температуру воздуха не ниже 5 °C, при этом относительная влажность должна быть не больше чем 60–70%. Чтобы устранить потери тепла в техническом подполье утепляют стены и перекрытия. Делается обмотка отопительных и водопроводных труб теплоизоляционными материалами.

Если на оборудовании в техподполье появляется излишек конденсата или плесень, нужно сделать дополнительную гидроизоляцию и осуществить проветривание через двери и окна, установив на них защитные решётки. В глухих стенах выбивают как минимум по два продуха на каждую секцию с двух сторон фундамента.

Отличие техподполья от подвала

Подвал классифицируется как этаж и учитывается при кадастровой оценке дома. За счёт подвала можно расширить жилое помещение или сделать в нём кладовую. В отличие от техподполья, подвальное помещение многоквартирного дома разрешается сдавать в аренду для бизнеса при условии согласия всех жильцов.

Техническое подполье может быть совмещено с подвалом или же строится само по себе. В СНиП даётся определение техподполья, согласно которому это помещение в нижней части здания, которое предназначено исключительно для оборудования и коммуникаций.

В редакциях СНиП 31-06-2009 для общественных зданий указывается, что высота подполья должна быть не меньше 1,8 м в проходе для обслуживающего персонала. Для соблюдения правил противопожарной безопасности высота пространства, где размещаются электросети и трубы, должна быть не менее 2 м.

Однако, если оценивать помещение согласно нормам СНиП 31-01-2003 для жилых домов, техподполье высотой до 1,8 м не считается этажом и не облагается налогом. Такой пункт следует учесть застройщикам малоквартирных и частных домов, не объединённых с общественными зданиями общим подвалом.

При строительстве технический этаж со сложным крупногабаритным оборудованием можно разместить в подвале и сделать техподполье для коммуникаций.

Уязвимые места в конструкции техподполий

В техническом подполье может сохраняться высокая влажность, вследствие чего появляется влага в полу и на стенах фундамента. Ржавеет арматура, разрушается деревянный настил и теплоизоляционная обмотка труб. При недостаточном дренаже техподполье может затапливать.

Протечка, требующая немедленного ремонта.

Во время ремонта и реконструкции технического подполья следует обратить внимание на такие проблемы, как:

  • недостаточная циркуляция воздуха в помещении;
  • неисправность вентиляционных систем, вследствие чего появляются сырость и плесень;
  • разрушение теплоизоляции и гидроизоляции на трубах, что становится причиной коррозии;
  • пришедшие в негодность детали электропроводки;
  • неэффективные и засорённые дренажные системы;
  • просадка фундамента и опор под сантехническими коммуникациями;
  • зазоры между фундаментом и отмосткой с внешней стороны, через которые в техподполье проникают осадки.

Иногда в процессе реконструкции требуется:

  • увеличить высоту помещения;
  • установить дополнительные опоры для оборудования;
  • сделать проемы в несущих стенах;
  • сделать коллекторы для сбора осадков и обустроить осушающие каналы.

Эти работы проводятся по предварительно утверждённому строительному плану.

Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.

Приложение Б* (справочное). Термины и определения

Термины и определения

С изменениями и дополнениями от:

3 декабря 2016 г.

В настоящем своде правил применены следующие термины с соответствующими определениями:

Б.1* актовый зал: Помещение с горизонтальным плоским полом для проведения различных массовых мероприятий.

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, в пункт Б.2 внесены изменения, вступающие в силу с 4 июня 2017 г.

Б.2* антресоль: Доступная площадка в объеме двусветного помещения, открытая в это помещение, или расположенная в пределах этажа с повышенной высотой, размером менее 40% площади помещения, в котором она находится. Антресоль не является этажом.

Б.3 апартамент-отели: Здания с жилыми помещениями, предназначенные для временного проживания (без права на постоянную регистрацию).

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, в пункт Б.4 внесены изменения, вступающие в силу с 4 июня 2017 г.

Б.4 атриум: Часть здания в виде многосветного пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями здания (галереями, ограждающими конструкциями помещений и т.п.), как правило, имеет верхнее освещение.

Атриум, развитый по горизонтали в виде многосветного прохода (при длине более высоты), называется пассажем.

Б.5* высота здания (пожарно-техническая): Расстояние между отметкой поверхности проезда для пожарных машин и:

нижней границей открывающегося проема (окна) в наружной стене верхнего этажа;

полусуммой отметок пола и потолка помещений верхнего этажа при неоткрывающихся окнах (проемах);

или верхней границей ограждения эксплуатируемой кровли здания;

высота здания (архитектурная): Одна из основных характеристик здания, определяемая количеством этажей или вертикальным линейным размером от проектной отметки земли до наивысшей отметки конструктивного элемента здания: парапет плоской кровли; карниз, конек или фронтон скатной крыши; купол; шпиль; башня, которые устанавливаются для определения высоты при архитектурно-композиционном решении объекта в окружающей среде.

Примечание — Крышные антенны, молниеотводы и другие инженерные устройства не учитываются.

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, в пункт Б.6 внесены изменения, вступающие в силу с 4 июня 2017 г.

Б.6 затесненная застройка: Застройка территории ниже нормируемой или участок менее нормируемого.

Б.6.1* (вводится впервые) капсульная гостиница: гостиница, включающая номера (помещения) или капсулы для краткосрочного полноценного отдыха, как правило, от нескольких часов до 2-3 суток.

Капсула — это жилое помещение длиной 2,0 м, шириной 1,0 м и высотой 1,25 м, рассчитанное на одного человека. В капсуле можно спать, читать книги и смотреть телевизор. Для гостей номеров на каждом этаже предусматриваются мужские и женские уборные и души. Другие помещения устанавливаются заданием на проектирование.

Б.7* лестницы: Функциональный и конструктивный строительный элемент, обеспечивающий вертикальные связи между этажами здания (подразделяются на три типа):

лестница внутренняя — лестница внутри здания, сооружения:

размещаемая в лестничной клетке — закрытая (тип 1);

размещаемая в вестибюлях, фойе и т.п. — открытая (тип 2);

лестница наружная — лестница на фасаде здания для эвакуации людей или технических целей — тип 3.

Примечание — Лестницы у входов в здания и на подходах к ним называются внешними.

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, в пункт Б.8 внесены изменения, вступающие в силу с 4 июня 2017 г.

Б.8* лестничные клетки: Пространство внутри здания, сооружения, предназначенное для размещения лестниц, подразделяются на два типа:

закрытые без наружных проемов и

открытые — с проемами для естественного освещения на каждом этаже (тип 1) и с проемами в покрытии (тип 2).

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, пункт Б.9 изложен в новой редакции, вступающей в силу с 4 июня 2017 г.

Б.9 незадымленные лестничные клетки: По [2].

Б.10 лестничный марш: Наклонная конструкция, соединяющая горизонтальные площадки на разных уровнях, состоящая, как правило, из косоуров с непрерывным рядом ступеней сверху. Лестница из одного марша называется одномаршевой.

Б.11* лифтовый холл: По [2].

Б.13 малокомплектная школа: Общеобразовательное учреждение вместимостью менее 300 учащихся с неполным контингентом учащихся в школе, классе, с совмещенными класс-комплектами, объединяющими в одном помещении разновозрастные группы.

Б.14 многосветное пространство, помещение: Объем внутри здания, занимающий по высоте несколько этажей.

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, приложение дополнено пунктом Б.14.1, вступающим в силу с 4 июня 2017 г.

Б.14.1 общее рабочее помещение: Помещение, в котором могут быть размещены до 6 рабочих мест, включая рабочее место руководителя подразделения.

Б.15 ограждение на перепаде высоты: Строительные конструкции, сооружаемые на лестницах, балконах, открытых площадках, антресолях, переходах и т.п. для предохранения человека от падения с высоты и травмы.

Б.16 отсек подвального или цокольного этажа: Пространство, ограниченное противопожарными преградами (стенами, перегородками, перекрытием). В пределах отсека помещения могут быть выделены перегородками с соответствующим пределом огнестойкости.

Б.17* плотность людского потока: По [2].

Б.18* помещения для физкультурных занятий и тренировок: Помещения площадью 150 и менее, предназначенные для тренажеров, ритмической гимнастики, единоборств, хореографии и т.п. См. Б.27*.

Б.19 помещение с постоянными рабочими местами: Помещение, в котором сотрудник должен находиться не менее двух часов непрерывно или не менее 50% рабочего времени.

Б.20 помещение с массовым пребыванием людей: Помещение с количеством людей более 1 чел. на 1 помещения площадью 50 и более (залы и фойе зрелищных учреждений, залы совещаний, лекционные аудитории, обеденные залы, кассовые залы, залы ожидания и др.).

Б.21 поручень: Устройство для создания удобства при подъеме по лестнице, пандусу, а также помощи при передвижении и отдыхе ослабленных людей.

Б.22 санузел: Санитарно-гигиеническое помещение оборудованное в обязательном порядке унитазом, умывальником, ванной или душем. Возможны дополнительные приборы и оборудование.

Б.24 техническое подполье: Пространство между перекрытием первого или цокольного этажа и поверхностью грунта для размещения трубопроводов инженерных систем.

Читайте также  Понятия здание и сооружение российское законодательство

Б.25 трибуна: Сооружение с повышающимися рядами мест для зрителей.

Б.26 уборная: Санитарно-гигиеническое помещение, оборудованное в обязательном порядке унитазами в закрытых кабинках, (писсуарами — в мужской уборной) и умывальниками.

Б.27* физкультурно-спортивные залы: Помещения площадью более 150 для проведения тренировок, физкультурно-спортивных занятий без мест для зрителей, а также для соревнований с местами для зрителей. См. Б.18*.

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, в пункт Б.28.1 внесены изменения, вступающие в силу с 4 июня 2017 г.

Б.28.1* ширина лестничного марша: Расстояние между ограждениями лестницы, между стеной и ограждением лестницы.

Примечание — Если ограждение лестницы выносится за пределы ступени, то отсчет следует вести от края ступени.

Б.29 этаж мансардный (мансарда): Этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной, ломаной или криволинейной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа.

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, в пункт Б.30 внесены изменения, вступающие в силу с 4 июня 2017 г.

Б.30 этаж надземный (наземный): Этаж с отметкой пола помещений не ниже планировочной отметки земли.

Примечание — При переменных планировочных отметках земли этаж считается надземным при условии, что более 60% общей площади помещений находится не ниже планировочной отметки уровня земли или необходимые по нормам эвакуационные выходы с этажа имеют непосредственный горизонтальный проход на отметку земли.

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, в пункт Б.31 внесены изменения, вступающие в силу с 4 июня 2017 г.

Б.31 этаж подвальный: Подземный этаж здания с отметкой пола помещений ниже планировочной отметки земли более чем на половину высоты помещений.

Б.32 этажи подземные: Этажи с помещениями, расположенными ниже планировочной отметки земли на всю высоту помещения.

Информация об изменениях:

Изменением N 2, утвержденным приказом Минстроя России от 3 декабря 2016 г. N 876/пр, пункт Б.32.1 внесены изменения, вступающие в силу с 4 июня 2017 г.

Б.32.1* этаж технический: Этаж для размещения инженерного оборудования и прокладки коммуникаций. Пространство для прокладки коммуникаций высотой менее 1,8 м этажом не является.

Б.33* этаж цокольный: Этаж (помещения) с отметкой пола ниже планировочной отметки земли с наружной стороны стены на высоту не более половины высоты помещений.

>
В* (справочное). Перечень основных функционально-типологических групп зданий и сооружений и помещений общественного назначения
Содержание
Свод правил СП 118.13330.2012* «Общественные здания и сооружения». Актуализированная редакция СНиП 31-06-2009 (утв.

Откройте актуальную версию документа прямо сейчас или получите полный доступ к системе ГАРАНТ на 3 дня бесплатно!

Если вы являетесь пользователем интернет-версии системы ГАРАНТ, вы можете открыть этот документ прямо сейчас или запросить по Горячей линии в системе.

Высота здания

Высота здания

Предлагаю Вашему вниманию видеолекцию на тему «Пожарно-техническая высота здания»

Определение

Источник

высота расположения верхнего этажа, не считая верхнего технического этажа, определяемая:
— максимальной разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене;
— полу суммой отметок пола и потолка этажа при отсутствии открывающихся окон (проемов).

1. При наличии эксплуатируемого покрытия высота здания определяется по максимальному значению разницы отметок поверхности проезда для пожарных машин и верхней границы ограждений покрытия.

2. При определении высоты здания покрытие не следует считать эксплуатируемым, если на нем не предусмотрено постоянное пребывание людей.

3. При наличии балконов (лоджий) или ограждений окон высота определяется по максимальному значению разницы отметок поверхности проезда для пожарных машин и верхней границы ограждения.

Высота здания определяется высотой расположения верхнего этажа, не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене. При отсутствии открывающихся окон (проемов) высота расположения этажа определяется полусуммой отметок пола и потолка этажа. При наличии эксплуатируемого покрытия высота здания определяется по максимальному значению разницы отметок поверхности проездов для пожарных машин и верхней границы ограждений покрытия.

пункт 3.1 Свода правил СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»

Высота здания: расстояние от отметки поверхности проезда для пожарных машин до нижней границы открывающегося проема в наружной стене верхнего этажа.

1. Чердак или верхний технический этаж принимаются в расчет высоты здания при условии обращения и/или хранения на чердаке или в помещениях верхнего технического этажа горючих веществ и материалов и/или применения в конструкциях горючих материалов (Г1 — Г4), даже если эти конструкции подвергнуты огнезащитной обработке.

2. При наличии эксплуатируемой кровли высота здания принимается выше отметки кровли на 1,35 м.

пункт 3.11 Свода правил СП 10.13130.2020 «Системы противопожарной защиты.Внутренний противопожарный водопровод. Нормы и правила проектирования»

Высота здания определяется высотой расположения верхнего этажа, не считая верхнего технического этажа, а высота расположения этажа определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене.

примечание к пункту 1.4 *, 1.5 *, 1.6 *, 1.7 * СНиП 21-01-97*

Высота здания в таблицах 6.1, 6.2, 6.3 измеряется от пола 1-го этажа до потолка верхнего этажа, включая технический этаж. При переменной высоте потолка принимается средняя высота этажа.

примечание к таблицам 6.1, 6.2, 6.3 СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»

Вертикальный размер, измеряемый от проектной отметки земли до верхней отметки самого высокого конструктивного элемента здания (парапет кровли; карниз, конек кровли, верх фронтона; купол; шпиль; башня).

1 Верхними конструктивными элементами здания могут быть надстройки для выхода на кровлю и для размещения технического оборудования, трубы и т.п.; подкрестное яблоко — в православных храмах, колокольнях и звонницах.

2 Высота здания для определения условий обеспечения требований пожарной безопасности принимается в соответствии с СП 1.13130.

3 Антенны на кровле, молниеотводы и другие электротехнические и инженерные устройства при определении высоты здания не учитываются.

пункт 3.5 СП 118.13330.2012 «Общественные здания и сооружения»

ФАКТИЧЕСКИЙ СМЫСЛ И ИСТОРИЯ ВОПРОСА

Формально высота зданий не относится к пожарно-техническим классификационным характеристикам. Она не указана в статье 29 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Но фактически такая классификация существует и исходя из этой фактической классификационной характеристики принимаются решения о том, какие требования пожарной безопасности должны соблюдаться в отношении зданий той или иной высоты.

Кроме того здания по высоте прямо классифицируются на:

И хотя здание «повышенной этажности» определяется в большинстве источников именно в зависимости от количества этажей, правильнее было бы опрделять их в зависимости от высоты, так как «стандартная» пожарно-техническая высоты 9 этажного здания — и составляет те самые 28 метров, которые используются в большинстве нормативных документов как критерий перехода с большую на меньшую опасность.

Если исследовать взялись эти «28» метров, то можно сделать вывод о фактическом смысле пожарно-технической высоты здания.. Как сообщил мне лучший знаток истории пожарной техники — Александр Владимирович Карпов. Эта величина появилась в нормах тогда, когда на вооружение пожарной охраны практически повсеместно использовался пожарный автомобиль Faszination Feuerwehr 43, Magirus DL 26, т.е. еще в 30-е — 40-е годы XX века. Этот автомобиль имел максимальную высоту подъема 26 метров и оснащелся 2-х метровой надставной лестницей

После этого из года в год величина 28 метров переписывалась из нормы в норму, хотя ее фактический смысл сейчас безусловно устарел, так как современные пожарные автолестницы обладают куда большими возможностями..

Это не единственный пример того, что пожарно-техническая высота здания связана прежде всего с профилактической целью, которую в определении пожарной профилактики я сформулировал как «создание условий для тушения пожара пожарными подразделениями». От высоты здания, по логике пожарного нормирования зависит доступ для пожарных подразделений, как мы увидели из примера который я приводил касательно 28 метров это легло в основу пожарно-технической классификации зданий по высоте.

История вопроса высоты зданий крайне важна, так как она отображает суть противодействия «пожарные» vs. «строители».

Мой друг, историк пожарной охраны Москвы, Николай Борисович Рогачков нашел крайне интересный материал, связанный именно с понятием пожарно-техническая высота зданий и полезный для понимания сути этой нормы. Приведем касающиеся пожарной безопасности выдержки из этой статьи 1912 года адаптировав ее современному русскому языку.

Далее, вопрос о пожарной опасности.

Пожарная опасность таится во всяком доме, какой-бы высоты он не был.

От пожара одноэтажного дома соседние здания могут затронуть с тем-же усилием, как и от пожара 7-этажного дома.

Ссылка- же на то, что московские пожарные команды не располагают достаточными средствами и приспособлениями для тушения пожара в многоэтажных домах, не выдерживают никакой критики.

Смешно думать, что домостроительство должно приспособиться к нашим противопожарным средствам, тогда как всюду и естественно, техника тушения пожаров идет за выдвигаемыми прогрессом строительства требованиями и подчиняется им.

И если в московских пожарных командах нет лестниц и пожарных рукавов, достигающих высоты 8 или 9 этажей, то выход из этого «затрудненного» положения простой, нужно завести лестницы и рукава.

Главное, что нужно иметь ввиду, это то, что стремление к «небоскребу» строительству, не досужая фантазии того или другого строителя. Строить многоэтажные дома стало насущной необходимостью.

Такое требование диктуется жизнью, а налагать основы на жизнь — пустое занятие :жизнь сумеет их бросить.

Население Москвы растёт со страшной быстротой. Вся интенсивность домостроителей, наблюдающаяся в последние годы, не в состоянии разрешить
капитальный кризис.

Свободные участки земли, особенно центральных районах, осталось очень немного.

Цены на землю подняли чрезмерно. Цены на строительные материалы в рабочие руки ещё того больше. При таких условиях, — как прикажите строить дома?

Если в 3-4 этажа это, то при существенной норме расценки квартиры ни в каком случае не окупятся. Если-же повышают квартирную плату, то толком тот-же квартирант, которому за якобы «светлую» квартиру, придётся платить дорога.

Единственный выход-строить многоэтажные дома, квартиры, в которых будут доступны средства обывателя и дадут известность его дохода владельцу.

.Таким образом мы можем сделать вывод о том, что высота здания — его важная характеристика, и несмотря на довольно архаичную классификацию, основанную на тактико-технических характеристиках автомобилей, которых давно нет на вооружении, высота здания напрямую влияет на различные аспекты пожарной профилактки в этом здании, на вопросы распространения пожара и эвакуации людей, но исторически, традиционно основной фактический смысл введения понятия «пожарно-техническая высота здания» — это обеспечение деятельности пожарных подразделений.

Читайте также  Виды аварийно спасательных работ классификация

В связи с тем, что пожарно-техническая высота здания крайне редко указывается в проектной документации на здание, для пожарного специалиста особенно важно уметь ее определять.

ВАРИАНТЫ ОПРЕДЕЛЕНИЯ ПОЖАРНО-ТЕХНИЧЕСКОЙ ВЫСОТЫ ЗДАНИЯ

Вариант 1 — проемы (окна) на верхнем этаже здания открываются

Вариант 2 проемы (окна с ограждениями)

Вариант 3 балкон и лоджия — ограждения былконов и лоджий

Вариант 4 при наличии эксплуатируемого покрытия (примечание 1) и примечание 2)

Вариант 5 — при отсутствии открывающихся окон

Вариант 6 для целей определения степени огнестойкости, класса констурктивной опжарной опансости и площади этажа в пределах пожарного отсека здавний классов ФПО Ф5

Во всех вариантах, кроме варианта 5 высота здания определяется именно по логике, которая описана в параграфе посвященном истории этого вопроса. Т.е. начало измерения идет от планировочной отметки проезда для пожарных автомобилей. М в этом на первый взгляд простом деле есть немало сложных моментов.

ОПРЕДЕЛЕНИЕ НАЧАЛЬНОЙ ТОЧКИ ИЗМЕРЕНИЯ

на этапе жизненного цикла — проектирование

на этапе жизненного цикла эксплуатация

инженер пожарной безопасности

Размещено 05 мая 2020 года

Все права на текст статьи принадлежат автору. Копирование, распространение, использование и иные действия, за исключением ознакомления на данной странице сайта ptm01.ru запрещены.

Разрешено: копировать ссылку (url) на данную страницу и направлять скопированную ссылку неограниченному кругу лиц.

В случае сомнений, руководствуйтесь правилом: всё, что не разрешено — запрещено

Какова высота техподполья по СНиП?

Техподполье — это помещение в нижней части дома, под землей, в котором проложены коммуникационные трубопроводы и помещено инженерное оборудование.

  • Определение технического этажа
  • Основные документы
  • Размеры технического этажа
  • Требования к высоте техподполья и его обустройству
  • Оборудование вентиляции в технических этажах
  • Подвал и техподполье – отличия
  • Недостатки конструкции техподполья

Фактически, это этаж, который обустроен в основании дома. В жилых зданиях таким этажом может быть и чердак, и подвал, и пространство между этажами над землей.

Подвал можно считать подпольем, если он построен в соответствии с правилами и нормативами (СНиП) при возведении дома. СНиП регламентирует определение техподполью в жилых сооружениях.

Чем отличаются подвалы и технические подполья и насколько это важно для владельца дома?

Ответ находится в законодательной базе, поскольку техническое подполье не учитывается в этажности многоквартирного дома при кадастровой оценке сооружения, и соответственно, не облагается налогом при оценке жилого метража.

Такая разница очень выгодна застройщикам и владельцам домов.

Определение технического этажа

Техническое подполье и подвал в доме делается по согласованному проекту. Их конфигурация и расположение зависят от этажности дома, причем возможно несколько помещений такого рода, если дом многоквартирный.

Примеры размещения технического этажа можно найти в открытых источниках, но, как правило, это чердак, подвал и межэтажное пространство.

В типовом девятиэтажном жилом доме и для фундаментов одноэтажных зданий техническими подпольями являются пространства под первыми этажами или их соединения с подвалами. Если этажность многоквартирного дома выше, необходимо оборудовать чердак.

В случае многоэтажного строения с количеством этажей более 16-ти, техническими помещениями должны быть оснащены каждый 50 метров высоты. Следует учесть, что такое обустройство позволит регулировать напор воды в трубах отопления и водоснабжения.

Технические помещения отделяют от части дома, где находятся жилые помещения. В них располагают все оборудования для коммунального обеспечения проживающих в доме людей.

К таким системам можно отнести бойлерные, канализационные стоки, электросети, щиты, насосное оборудование, водоснабжение и отопление, системы вентиляции и лифтовые машинные отделения.

Правило определяют, что техподполье, высота (СНиП) которого предполагает размещение оборудования, должна быть не меньше прописанной в эксплуатационных проектах. Вся нагрузка от инженерного оборудования рассчитывается также по нормативам.

Работа приборов, трубопроводов и иных коммуникационных систем, создает вибрации и шум, которые могут вызывать недовольство или дискомфорт проживающих рядом владельцев квартир. Потому каждое техническое помещение необходимо звукоизолировать.

Если техническое подполье расположено между этажами дома, нужно сделать особую амортизационную систему, а если туда размещается оборудование, то под него ставят системы или материалы, поглощающие вибрацию.

Такой этаж, равно как и оборудование в нем, являются общедомовой собственностью, причем каждый из жильцов имеет на него равное право.

Доступ осуществляется исключительно работниками аварийных служб, компании, обслуживающей дом, или иной обслуживающей организацией, на балансе которой числится данное строение. Такой этаж невозможно передать в собственность одному из жильцов или постороннему лицу.

Основные документы

Для строительства, оформления или использования помещений под подполье техническое существуют определенные нормы, которые зафиксированы в СНиПах: 2.08.01 (жилые строения), 31-02 (жилой дом одноквартирный), 31-06 (общественные здания, расположенные рядом с жилым сектором), 31-01 (многоквартирные жилые дома).

Размеры технического этажа

Требования к параметрам технического этажа (СНиП 2.08.01-89) указывают, что высота техподполья на чердаке должна равняться не менее 1,6 метрам при минимальной ширине прохода в 1,2 метра. В некоторых сужениях (обусловленных конфигурацией строения) допустима высота 1,2 метра при ширине 0,09 метра.

Для подвальных помещений с коммуникациями высота составит 1,8 метра, а там, где поверхности отделаны материалами, устойчивыми к горению, 1,6м.

Правила пожарной безопасности требуют, чтобы технический этаж был поделен несколькими перегородками, образующими секции до 500 квадратных метров.

Требования к высоте техподполья и его обустройству

СНиП 21-01 указывает, что технический подвал в жилом доме используется только для размещения оборудования и не считается частью жилого строения. Также требования регламентируют следующие параметры:

  • Технические подполья по своей высоте должны составить не менее 1,6 метра, а если в нем расположены трубопроводы транзитного типа, то все 1,8 метра;
  • Технический этаж должен быть оснащен проходом, комфортным для перемещения. Такой показатель составляет 1-1,2 метра, что позволит обеспечить доступ к коммуникациям для их ремонта или обслуживания;
  • Кроме прохода для работников обслуживающих организаций, необходимо в перегородках сделать отверстия для размещения трубопроводов, учитывая изоляционные слои;
  • По всему проходу необходимо сделать правильное освещение, расположив выключатель у дверного проема, чтобы выход освещался в достаточной мере;
  • Для перехода по трубам оборудуются настилы с мостиками из дерева, для безопасного перемещения через трубопровод;
  • Дверь в техническое подполье должна быть удобной и легкооткрываемой, выход должен быть достаточно просторным;
  • В подземных помещениях, в подвалах и технических помещениях, как правило, избыточная влажность, которая вызывает образование конденсата. В силу названной причины необходимо обработать все стальные или металлические элементы антикоррозийной пропиткой.

При ремонте или обслуживании труб, в торцах технического этажа нужно сделать отверстия для монтажа, размер которых не менее 90*90 см. Внешне их заделывают так, чтобы при возникновении необходимости их можно было легко открыть без разрушения стены.

Оборудование вентиляции в технических этажах

В техническом подполье должен быть правильный воздухообмен, приток свежего воздуха осуществляется через вентиляционные каналы и оконные проемы.

Выход отработанного влажного воздуха должен осуществляться на постоянной основе. Требования СНиП указывают, что продухи делаются не только для циркуляции воздуха, но и для уменьшения конденсата и соблюдения правил пожарной безопасности.

Нормативы рекомендуют делать отверстия для вентиляции площадью не менее 1/400 от суммарного метража всего подвала. Все продухи размещают симметрично по периметру дома.

Высота их расположения должна быть окол 40 см от линии отмостки снаружи. Размер одной отдушины не может быть меньше 20*20 см.

В каждом подполье делается камера, обладающая высокой сухостью воздуха, изолированная от остального помещения, в которой производится оснастка приточно-вытяжной схемы вентиляции. К таким помещениям должен быть свободный доступ в любое время суток.

В зимнее время техподполье должно иметь температуру не ниже 5 градусов тепла при относительной влажности около 70%. Для сокращения теплопотерь следует укрепить стены и все перекрытия. Трубы отопления и водоснабжения закрывают геотекстилем или иным теплоизолирующим материалом.

Если на оборудовании или поверхностях появляется конденсат, то нужно обустроить дополнительную гидроизоляцию, сделать обязательное проветривание через окна или двери, установив на них решетки от несанкционированного проникновения в помещения посторонних лиц или животных, чье присутствие в подвалах строго запрещено.

Если в помещении есть глухие стены, необходимо их пробить в двух местах как минимум, сделав продухи в количестве не менее двух на каждый сектор этажа.

Подвал и техподполье – отличия

Подвал учитывается в кадастровой оценке как жилая площадь дома, поскольку за счет него можно расширить жилое пространство или сделать кладовые.

Подвал, в отличие от технического этажа, можно сдавать в аренду сторонним лицам и организациям, заручившись согласием жильцов дома.

Техническое подполье можно совместить с подвалом, обустроив выход на улицу, или построить отдельно. СНиП дает важное определение – техподполье, как помещение нижней части дома, предназначено главным образом для расположения в нем коммуникационных трубопроводов и оборудования инженерного типа.

По высоте в правилах и нормах строительства и обустройства зданий общественного пользования указана минимальная высота в 1,8 метра. Для пожарной безопасности высоту делают от 2х метров.

Но с точки зрения СНиП по жилым домам помещения высотой до 1,8 метра не считаются полноценным этажом и не облагаются налоговой базой. Это очень выгодно для застройщиков частных домов, которые не объединены с общественным сооружениями общим подвалом.

Недостатки конструкции техподполья

Техподполья сохраняют повышенную влажность, из-за чего может образовываться влага на поверхностях помещения. Арматура, деревянные настилы и обмотка теплоизоляционного материала труб подвержены разрушению из-за регулярного воздействия воды.

Если не сделать грамотную дренажную систему, подполье может подтапливаться, особенно в период паводков или усиленных атмосферных осадков.

При ремонте и обслуживании подполья необходимо обращать внимание на следующие моменты:

  • Вентиляцию в помещении, которая может не справляться с поставленными задачами;
  • Вентиляционные системы, которые из-за неисправности приводят к образованию плесени и грибковых поражений стен и потолков помещения;
  • Дефекты и повреждения теплоизоляции труб и их гидроизоляционной защиты;
  • Неисправность электропроводки, находящейся в особо влажных условиях. Особенно нужно обращать внимание на выход кабелей питания на поверхность — розетки;
  • Засоры или малую эффективность дренажной системы;
  • Проседание грунта или фундамента, опор под оборудование для канализационных стоков;
  • Щели и зазоры между отмосткой и фундаментом, через которые внутрь может попасть вода.

Ремонтные работы по исправлению найденных недостатков заключаются в увеличении высоты подвала или подполья, установке дополнительных опор под оборудование, оснащении глухих стен проемами для лучшей вентиляции, обустройстве коллекторов для сбора воды или траншей для осушения подтоплений.

Все работы проводят по проектным чертежам, используя строительные планы, которые дополнительно согласовываются специалистами в управляющей компании.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
