Противогаз гражданский ГП-5

Гражданский противогаз ГП-5 предназначен для защиты человека от попадания в органы дыхания, на глаза и лицо отравляющих веществ (ОВ), радиоактивной пыли (РП), биологических аэрозолей (БА) и других вредных примесей.

Принцип защитного действия основан на предварительной очистке (фильтрации) вдыхаемого воздуха от вредных примесей.

Клапанная коробка лицевой части служит для распределения потоков вдыхаемого и выдыхаемого воздуха. Внутри клапанной коробки установлены вдыхательный и два выдыхательных клапана (основной и дополнительный).

Фильтрующе-поглощающая коробка (ФПК) гражданского противогаза ГП-5 имеет форму цилиндра. Корпус ФПК выполнен из металла. ФПК снаряжена специальным поглотителем и противоаэрозольным фильтром. На крышке коробки имеется навинтованная горловина для присоединения ФПК к лицевой части противогаза, а в дне ФПК — круглое отверстие, через которое поступает вдыхаемый воздух.

Противогазная сумка служит для хранения и переноски противогаза. Сумка противогаза снабжена плечевой тесьмой с передвижными пряжками для ношения противогаза через плечо и тесьмой для закрепления противогаза на туловище. Кроме того, сумка имеет один плоский и два объемных кармана. Плоский карман предназначен для размещения коробки с незапотевающими пленками, два объемных кармана — один для перевязочного пакета, другой — для индивидуального противохимического пакета.

В состав комплекта гражданского противогаза ГП-5 входят:

  • лицевая часть ШМ-62 или ШМ-62У — 1 штука;
  • фильтрующе-поглощающая коробка (ФПК) ГП-5 в металлическом корпусе — 1 штука;
  • сумка противогаза — 1 штука;
  • пленки незапотевающие — 6 штук;
  • руководство по эксплуатации — 1 штука на упаковочное место;
  • формуляр — 1 штука на партию.

Технические характеристики:

  • Масса противогаза в целом — не более 900 грамм.
  • Масса фильтрующе-поглощающей коробки — не более 250 грамм.
  • Масса лицевой части ШМ-62 — 400-430 грамм, ШМ-62У — 370-400 грамм.
  • Площадь поля зрения — не менее 42 %.
  • Габаритные размеры противогаза при размещении в сумке — 120х120х270 мм.
  • Габаритные размеры фильтрующе-поглощающей коробки: диаметр — 112,5 мм; высота с колпачком — 80 мм.
  • Сопротивление ФПК постоянному потоку воздуха при расходе 30 л/мин — не более 19 мм водяного столба (186,2 Па).
  • Сопротивление лицевой части постоянному потоку воздуха при расходе 30 л/мин: на вдохе — не более 2 мм водяного столба (19,6 Па); на выдохе — не более 10 мм водяного столба (98 Па).
  • Сопротивление противогаза постоянному потоку воздуха при расходе 30 л/мин: на вдохе — не более 21 мм водяного столба (205,8 Па); на выдохе — не более 10 мм водяного столба (98 Па).
  • ФПК должна быть герметичной при избыточном давлении 100 мм ртутного столба. При проверке в водяной ванне в течение 8-10 секунд от поверхности коробки не должны отделяться пузырьки воздуха;
  • Лицевая часть должна быть герметичной при разрежении 120 мм водяного столба и не должна давать падения уровня жидкости по одному колену манометра более чем на 18 мм в течение 1 минуты.

Время защитного действия ФПК по опасным химическим веществам при расходе воздуха 30 л/мин.

Лицевая часть гражданского противогаза ГП-5 обеспечивает подведение очищенного в фильтрующе-поглощающей коробке воздуха к органам дыхания и защищает глаза и лицо от попадания на них отравляющих, радиоактивных веществ и бактериальных (биологических) средств. Лицевая часть состоит из резинового корпуса (шлем-маска) с обтекателями и очкового узла с плоскими стеклами круглой формы, клапанной коробки с клапанами вдоха и выдоха. Комплектуется пленками, предотвращающими запотевание стекол очкового узла, также может комплектоваться утеплительными манжетами, предотвращающими замерзание стекол очкового узла при отрицательных температурах.

Клапанная коробка лицевой части служит для распределения потоков вдыхаемого и выдыхаемого воздуха. Внутри клапанной коробки установлены вдыхательный и два выдыхательных клапана (основной и дополнительный).

Фильтрующе-поглощающая коробка (ФПК) гражданского противогаза ГП-5 имеет форму цилиндра. Корпус ФПК выполнен из металла. ФПК снаряжена специальным поглотителем и противоаэрозольным фильтром. На крышке коробки имеется навинтованная горловина для присоединения ФПК к лицевой части противогаза, а в дне ФПК — круглое отверстие, через которое поступает вдыхаемый воздух.

Противогазная сумка служит для хранения и переноски противогаза. Сумка противогаза снабжена плечевой тесьмой с передвижными пряжками для ношения противогаза через плечо и тесьмой для закрепления противогаза на туловище. Кроме того, сумка имеет один плоский и два объемных кармана. Плоский карман предназначен для размещения коробки с незапотевающими пленками, два объемных кармана — один для перевязочного пакета, другой — для индивидуального противохимического пакета.

В состав комплекта гражданского противогаза ГП-5 входят:

  • лицевая часть ШМ-62 или ШМ-62У — 1 штука;
  • фильтрующе-поглощающая коробка (ФПК) ГП-5 в металлическом корпусе — 1 штука;
  • сумка противогаза — 1 штука;
  • пленки незапотевающие — 6 штук;
  • руководство по эксплуатации — 1 штука на упаковочное место;
  • формуляр — 1 штука на партию.

Технические характеристики:

  • Масса противогаза в целом — не более 900 грамм.
  • Масса фильтрующе-поглощающей коробки — не более 250 грамм.
  • Масса лицевой части ШМ-62 — 400-430 грамм, ШМ-62У — 370-400 грамм.
  • Площадь поля зрения — не менее 42 %.
  • Габаритные размеры противогаза при размещении в сумке — 120х120х270 мм.
  • Габаритные размеры фильтрующе-поглощающей коробки: диаметр — 112,5 мм; высота с колпачком — 80 мм.
  • Сопротивление ФПК постоянному потоку воздуха при расходе 30 л/мин — не более 19 мм водяного столба (186,2 Па).
  • Сопротивление лицевой части постоянному потоку воздуха при расходе 30 л/мин: на вдохе — не более 2 мм водяного столба (19,6 Па); на выдохе — не более 10 мм водяного столба (98 Па).
  • Сопротивление противогаза постоянному потоку воздуха при расходе 30 л/мин: на вдохе — не более 21 мм водяного столба (205,8 Па); на выдохе — не более 10 мм водяного столба (98 Па).
  • ФПК должна быть герметичной при избыточном давлении 100 мм ртутного столба. При проверке в водяной ванне в течение 8-10 секунд от поверхности коробки не должны отделяться пузырьки воздуха;
  • Лицевая часть должна быть герметичной при разрежении 120 мм водяного столба и не должна давать падения уровня жидкости по одному колену манометра более чем на 18 мм в течение 1 минуты.

Время защитного действия ФПК по опасным химическим веществам при расходе воздуха 30 л/мин.

ликбез от дилетанта estimata

Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.

пятница, 29 июня 2018 г.

Гражданский противогаз ГП-5

Фильтрующий противогаз ГП-5

Гражданский противогаз ГП-5 предназначенн для защиты глаз, кожи лица и дыхательных путей от бактериальных средств, радиоактивных и отравляющих веществ, находящихся в газообразном или взвешенном состоянии.

ГП-5 обеспечивает защиту от радиоактивных и токсических веществ разного назначения

  • Кожно-нарывных
  • Нервно-паралитического действия
  • Общетоксических веществ, в частности, производных синильной кислоты.

Гражданский противогаз ГП-5 не обеспечивает защиту от аммиака и его производных, органических паров и газов с температурой кипения менее 65°С (таких как: метан, этан, ацетилен, окись этилена, изобутан и др.), монооксида углерода, оксидов азота.

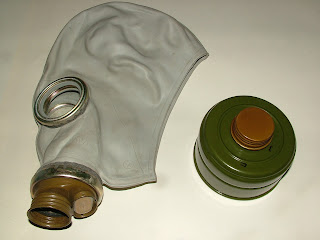

Из чего состоит гражданский противогаз ГП-5

  • лицевая часть ШМ-62 или ШМ-62У — 1 штука

Лицевая часть ГП-5 обеспечивает подведение очищенного в фильтрующе-поглощающей коробке воздуха к органам дыхания и защищает глаза и лицо от попадания на них отравляющих, радиоактивных веществ и бактериальных (биологических) средств. Лицевая часть состоит из резинового корпуса (шлем-маска) с обтекателями и очкового узла с плоскими стеклами круглой формы, клапанной коробки с клапанами вдоха и выдоха. Комплектуется пленками, предотвращающими запотевание стекол очкового узла, также может комплектоваться утеплительными манжетами, предотвращающими замерзание стекол очкового узла при отрицательных температурах.

Шлем-маски лицевых частей выпускалась в 5 размерах: 0 (0у), 1 (1у), 2 (2у), 3 (3у), 4 (4у). Размер обозначается цифрой на подбородочной части шлем-маски. Для подбора необходимого роста шлем-маски нужно измерить голову по замкнутой линии, проходящей через макушку, щеки и подбородок. Измерения округляются до 0,5 см. При величине измерения до 63 см — 0 рост, от 63,5 до 65,5 см — 1 рост, от 66 до 68 см — 2 рост, от 68,5 до 70,5 см — 3 рост, от 71 см и более — 4 рост.

  • фильтрующе-поглощающая коробка (ФПК) ГП-5 в металлическом корпусе — 1 штука
Читайте также  С каким способом резервирования кислорода бывают противогазы

Фильтрующе-поглощающая коробка (ФПК) противогаза ГП-5 имеет форму цилиндра. Корпус ФПК выполнен из металла. ФПК снаряжена специальным поглотителем и противоаэрозольным фильтром. На крышке коробки имеется навинтованная горловина для присоединения ФПК к лицевой части противогаза, а в дне ФПК — круглое отверстие, через которое поступает вдыхаемый воздух.
Поглощение газообразных отравляющих веществ происходит в слое шихты (гранулированного активированного угля). Поглотитель расположен между двумя сетками, верхняя сетка оснащается фильтром из тампонного картона, который задерживает образующуюся угольную пыль. На коробке для большей прочности сформированы зиги, между первым и вторым нанесена маркировка. В первой строке располагается индекс ГП-5, ниже – данные об изготовителе, номер партии, дата снаряжения устройства.

  • сумка противогаза — 1 штука

Противогазная сумка служит для хранения и переноски противогаза. Сумка противогаза снабжена плечевой тесьмой с передвижными пряжками для ношения противогаза через плечо и тесьмой для закрепления противогаза на туловище. Кроме того, сумка имеет один плоский и два объемных кармана. Плоский карман предназначен для размещения коробки с незапотевающими пленками, два объемных кармана — один для перевязочного пакета, другой — для индивидуального противохимического пакета.

  • пленки незапотевающие — 6 штук
  • руководство по эксплуатации — 1 штука на упаковочное место
  • формуляр — 1 штука на партию.
Особенности устройства фильтра и клапанной коробки ГП-5

Основные технические характеристики гражданского противогаза ГП-5

  • Масса противогаза в целом — Масса фильтрующе-поглощающей коробки — не более 250 грамм.
  • Масса лицевой части ШМ-62 — 400-430 грамм, ШМ-62У — 370-400 грамм.
  • Площадь поля зрения — не менее 42 %.
  • Габаритные размеры противогаза при размещении в сумке — 120 х 120 х 270 мм.
  • Габаритные размеры фильтрующе-поглощающей коробки: диаметр — 112,5 мм; высота с колпачком — 80 мм.
  • Сопротивление ФПК постоянному потоку воздуха при расходе 30 л/мин — не более 19 мм водяного столба (186,2 Па).
  • Сопротивление лицевой части постоянному потоку воздуха при расходе 30 л/мин: на вдохе — не более 2 мм водяного столба (19,6 Па); на выдохе — не более 10 мм водяного столба (98 Па).
  • Сопротивление противогаза постоянному потоку воздуха при расходе 30 л/мин: на вдохе — не более 21 мм водяного столба (205,8 Па); на выдохе — не более 10 мм водяного столба (98 Па).
  • ФПК должна быть герметичной при избыточном давлении 100 мм ртутного столба. При проверке в водяной ванне в течение 8-10 секунд от поверхности коробки не должны отделяться пузырьки воздуха;
  • Лицевая часть должна быть герметичной при разрежении 120 мм водяного столба и не должна давать падения уровня жидкости по одному колену манометра более чем на 18 мм в течение 1 минуты.
  • Время защитного действия ФПК по опасным химическим веществам при расходе воздуха 30 л/мин.
    — Циан водорода при концентрации 5,0 мг/дм 3 — не менее 18 минут.
    — Циан хлористый при концентрации 5,0 мг/дм 3 — не менее 18 минут.

Упаковка и хранение гражданского противогаза ГП-5

Модернизация ГП-5: ГП-5М

Модернизации подверглась лицевая часть противогаза, которая получила новое наименование ШМ-66МУ. Лицевая часть ШМ-66МУ получила переговорное устройство и прорези в корпусе шлем-маски для ушей. Была доработана и повышена надёжность системы клапанов вдоха и выдоха. Это было достигнуто за счёт изменения формы их лепестков, которые теперь обеспечивали более быстрое и надёжное запирание камер клапанной коробки и препятствовало их деформации в процессе старения.

Гражданские противогазы ГП-5: срок годности, устройство, характеристика, назначение

Чтобы предотвратить заражение человека различными отравляющими веществами, необходимо пользоваться эффективными средствами. Для этого применяются противогазы ГП-5. Благодаря им каждый человек может защититься от воздействия вредных веществ. Нужно лишь научиться правильно ими пользоваться. Также следует знать о сроке годности и техническом обслуживании защитного устройства.

Назначение

Противогазы ГП-5 необходимы для защиты глаз, лица, дыхательных путей от вредных веществ, радиоактивных компонентов, находящихся в газообразном состоянии. Созданы устройства для взрослых и школьников старших классов.

Изготавливали их в период 1962-1989 гг. Назначение противогаза ГП-5 позволяет быть под защитой некоторое ограниченное время. Чтобы не повредить устройство, использовать его надо только при необходимости. Важно соблюдать правила применения и хранения, чтобы противогаз был пригоднен в случае возникновения чрезвычайной ситуации.

Общие сведения

Гражданский противогаз ГП-5 по сравнению с другими устройствами не имеет гофрированной трубки, которая служила бы соединением фильтрующей коробки со шлем-маской. Детали крепятся друг к другу, но совместимы с трубками многих других приборов.

Для защиты от непредсказуемых ситуаций была создана новая модель ГП-5М, которая может работать с мембранными устройствами. Шлем-маска создана из тонкой резины, для ушей есть вырезы.

Защитные функции

Вредный воздух проходит через фильтры, там очищается, после чего считается безопасным для дыхания. Защита действует на протяжении ограниченного периода. Его длительность определяется природой и концентрацией вредных веществ, которые находятся в атмосфере. Также это зависит от скорости воздуха, влажности, температуры.

Длительность защитной функции определяется в часах и минутах. Начинается она с поступлением вредных компонентов, а заканчивается накоплением предельной концентрации. Противогазы ГП-5 не подходят для тех случаев, когда в воздухе находится угарный газ, низшие углеводороды. С помощью устройства обеспечивается защита от различных компонентов:

  • кожно-нарывных ОВ;
  • нервно-паралитического воздействия;
  • общетоксических веществ.

Если в атмосфере преобладают радиоактивные компоненты, защитная функция сохраняется на 6 часов. А от кожно-нарывных веществ она действует около 2 часов. Когда время вышло, нужно заменить фильтропоглощающую коробку или уйти с опасной территории. От угарного газа в комплекте может быть гопкалитовый патрон.

Устройство

Чтобы понять принцип работы, необходимо изучить устройство противогаза ГП-5. Фильтрующе-поглощающая коробка включает 2 фильтра: противоаэрозольный и сорбент. Первый позволяет не допускать проникновения твердых компонентов, находящихся в воздухе: бактериальных, токсических, радиоактивных. Фильтр изготовлен из особого картона.

Устройство противогаза ГП-5 разработано таким образом, что предполагает поглощение вредных компонентов в шихте. Поглотитель находится между сетками: верхняя включает фильтр из тампонного картона, которые не пропускает твердые частицы. На коробке есть зиги, позволяющие сделать устройство прочнее. На ней есть маркировка: первая строка включает индекс ГП-5, а ниже представлена информация об изготовителе, номер партии, дата снаряжения.

Коробка не должна иметь проколов, вмятин, ржавчины, повреждений. Нужно следить, чтобы гранулы шихты не были пересыпаны. Фильтрующая коробка крепится к передней части устройства горловиной с резьбой. На дне есть отверстие, через которое забирается воздух.

Противогазы ГП-5 имеют лицевую часть, которая представлена в виде сплошной шлемовидной маски, предназначенной для защиты кожи лица от воздействия вредных компонентов атмосферы. В корпусе есть встроенные очки и обтекатели, маску укомлектована клапанами вдоха и выдоха.

В устройстве коробки противогазов ГП-5 присутствует 2 выдыхательных клапана. Это самая важная часть оборудования, поскольку с появлением препятствий потоку воздуха через клапан выхода прекращается функция вентиляции. И устройство перестает работать.

Чтобы стекла не потели, при холоде требуются незапотевающие пленки или особый карандаш. Без них нормальная работа устройства невозможна. Пленка устанавливается так, чтобы запотевающий участок контактировал со стеклом.

Необходимо снять прижимное кольцо, после чего надо протереть стекло, пленку надо немного согнуть и вставить. Потом все фиксируется кольцом. Пленки представляют из себя целлулоидные пластинки, на которые нанесен желатин. Это вещество забирает влагу, и эффективно до -10 градусов. Если пленки мутные, использовать их запрещено.

Если применять карандаш, то на стекло наносятся штрихи, а потом их растирают, пока поверхность не станет прозрачной. В сумке устройства есть регулирующаяся по длине тесьма с пряжками. Помимо главного отделения, в ней есть плоский карман, где размещена коробка с незапотевшими пленками. Также присутствуют отделения, в которых лежит перевязочный пакет и средства противохимической защиты. Во многих опасных ситуациях применяется ГП-5 (противогаз). Характеристика его позволяет понять принцип работы.

Читайте также  Изолирующий противогаз ип 5 назначение и устройство

Комплектация

Средство защиты состоит из:

  • шлем-маски;
  • противогазовой фильтрующее-поглощающей коробки;
  • незапотевающих пленок;
  • специального карандаша;
  • сумки.

В случае возникновения чрезвычайной ситуации нужно подготовить комплект к использованию. Правильно собранное средство защиты позволит избежать поражения ОВ.

Размеры

Главная часть устройства имеет 5 размеров. Для определения нужного используются следующие параметры. Необходимо измерить голову по замкнутым линиям. Измерительная лента должна проходить у подбородка, на макушке, щеках, а потом около слуховых проходов и надбровных дуг.

Получившиеся результаты надо сложить, округлить, и выбрать необходимый размер противогаза ГП-5. Если этот параметр ниже 92 см, то размер равен 0. Также могут получиться другие результаты:

  • 92,5-95,5 – размер 1;
  • 95,5-99 – 2;
  • 99-102,5 – 3;
  • выше 102 – 4.

Необходимо правильно подобрать размер, иначе находиться в таком противогазе будет неудобно. Подходящее устройство легко надевается и снимается.

Особенности использования и хранения

Перед использованием противогаза маску надо протереть влажной тряпочкой. Клапаны следует продуть. Нужно осмотреть устройство. Резиновая часть должна быть целой. Следует проверить, нет ли повреждений металлических деталей или ржавчины.

После снятия противогаз надо протереть внутри и просушить. Устройства надо хранить в сухом помещении, которое не отапливается. Внутри склада не должно быть топливных систем и атмосферной влаги. Средства надо хранить отдельно от деталей, которые подвержены коррозии. Противогаз надо поместить в сумку, которую следует повесить на стену. Также его размещают на полках в шкафах.

Срок годности

Служебное время использования противогаза устанавливается на основе срока хранения и гарантийного периода. Изготовитель предоставляет гарантию, но только при правильном применении устройства. Необходимо часто менять фильтры.

Если устройство используется редко, это становится причиной износа деталей. Это же относится к длительному хранению. Из-за неисправности устройства человек может заболеть или отравиться. Чтобы противогаз служил надежной защитой, нужно знать о сроке его годности. На складах есть много гражданских противогазов, которые хранятся по 10 лет. Когда выполнена проверка состояния устройства, период продлевается на 2,5 года.

Срок годности противогаза ГП-5 устанавливается производителем. Обычно устройства можно хранить 3 года, а если оно используется — 2. После окончания срока годности изделия на производстве списывают. Время, на протяжении которого можно использовать аппарат со сжатым воздухом, равно 10 годам. Дыхательные устройства, которые функционируют по принципу закрытой схемы дыхания, годны 5 лет.

Годность деталей

При создании элементов противогаза на коробку наносят маркировку. Она включает сведения об изготовителе, времени снаряжения. Там же обозначен индекс изделия. Маркировка состоит из следующих сведений:

  • первые 2 цифры означают месяц изготовления устройства;
  • вторые 2 – год;
  • последние 2 – номер партии.

Для некоторых частей устройства возможно продление срока годности. Коробки бывают фильтрующими и фильтрующе-поглощающими. Обычно их окрашивают в разные цвета, чтобы при замене не перепутать. Перед использованием противогаза нужно ознакомиться с правилами эксплуатации. Это позволит в чрезвычайной ситуации действовать быстро и безошибочно.

Техническое обслуживание

Защитные устройства при хранении на складе контролируются должностными лицами, которые ответственны за их хранение и сбережение. Противогазы помещают в сухие ящики, которые располагают в подходящих для этого местах.

При хранении часто организуются осмотры, которые бывают плановыми и выборочными. Устройства проверяются комиссиями, а также по решению руководителей. Это требуется и при поступлении защитных средств на склад. Осмотры нужно выполнять каждые полгода.

Если противогаз поврежден, в случае заражения воздуха им нужно научиться правильно пользоваться, а также выполнять замену деталей. Если при наступлении ЧС испорчена шлем-маска, это место надо зажать. Если обнаружены проколы, пробоины коробки, нужно закрыть их рукой или чем-нибудь замазать. Когда сделать этого не получается, требуется замена коробки.

Транспортировка производится бережно. Следует исключить возможность механического воздействия, атмосферных осадков. Погрузка и выгрузка должна быть выполнена так, чтобы не было ударов. Правильное хранение противогаза необходимо для эффективной защиты людей от химического и других видов поражений.

ГП-5 (противогаз)

ГП-5 (Гражданский Противогаз-5) — средство индивидуальной защиты фильтрующего типа советского производства, выпускавшийся с 1962 по 1989 год. Предназначен для защиты органов дыхания, глаз, кожи головы. Предназначается для защиты от отравляющих веществ, микробов и токсинов. Принцип защитного действия данного средства защиты основан на том, что используемый для дыхания зараженный воздух предварительно очищается от вредных примесей при помощи специальных поглотителей и фильтров.

Содержание

Особенности

Отличием противогаза ГП-5 от других моделей является то, что лицевая часть противогаза не комплектуется соединительной гофрированной трубкой, а непосредственно присоединяется к противогазовой коробке.

В комплект противогаза входят ФПК (фильтрующе-поглощающая коробка) с маркировкой ГП-5, лицевая часть ШМ-62 или ШМ-62У (утонченная), сумка для ношения и коробки с незапотевающими плёнками (НП). Противогаз ГП-5 предназначен для использования гражданским населением. Противогаз ГП-5 выпускается в пяти размерах: 0, 1, 2, 3, 4 (у маски ШМ-62У — 0у, 1у, 2у, 3у, 4у). Маркировка шлем-масок ШМ-62 ии ШМ-62У нанесена в виде выпуклого оттиска от пресс-формы: в подбородочной части в круге цифрой указан рост шлем-маски, две последние цифры года изготовления, квартал (точками), условное обозначение предприятия-изготовителя (буквой), номер пресс-формы.

Для подбора необходимого роста шлем-маски нужно измерить голову по замкнутой линии, проходящей через макушку, щеки и подбородок. Измерения округляются до 0,5 см. При величине измерения до 63 см берут нулевой рост, от 63,5 до 65,5 см — первый, от 66 до 68 см — второй, от 68,5 до 70,5 см — третий, от 71 см и более — четвертый.

С учётом недостатков более ранних моделей в шлем-маску противогаза ГП-5 были внесены некоторые улучшения. После доработки противогаз обрел название ГП-5М (военный аналог — ПМГ-2, различие только в ФПК), а шлем-маска стала называться ШМ-66МУ. Маркировка ШМ-66МУ полностью соответствует маркировке ШМ-62У.

  • Изменена конструкция лицевой части шлем-маски что позволило значительно повысить удобство ношения.
  • Улучшена конструкция переговорной мембраны.
  • Была доработана и повышена надёжность системы клапанов вдоха и выдоха. Это было достигнуто за счёт изменения формы их лепестков, которые теперь обеспечивают более быстрое и надёжное запирание камер клапанной коробки. И препятствует их деформации в процессе старения.

Характеристики

  • Вес противогаза в сборе не более 0,9 килограмма;
  • Вес противогазовой коробки (снаряженной) — 0, 25 кг;
  • Вес лицевой части ШМ-62, кг — 0, 43; ШМ-62У, кг — 0, 40:
  • Габаритные размеры противогаза при размещении в сумке- 120х120х270 миллиметров;
  • Габаритные размеры коробки, в миллиметрах: диаметр — 112; высота с колпачком — 80;
  • Сопротивление коробки противогазовой (снаряженной) постоянному потоку воздуха 30 л/мин, мм вод. ст. — не более 19;
  • Сопротивление лицевой части постоянному потоку воздуха — 30 л/мин;на вдохе, мм вод. ст. — не более 2; на выдохе, мм вод. ст. — не более 10;
  • Сопротивление противогаза постоянному потоку воздуха 30 л/мин; на выдохе, мм вод. ст. — не более 10; на выдохе, мм вод. ст. — не более 10;
  • Противогазовая коробка должна быть герметичной при избыточном давлении 100 мм ртутного столба — при проверке в водяной ванне в течение 8—10 секунд от поверхности коробки не должны отделяться пузырьки воздуха;
  • Лицевая часть должна быть герметичной при разрежении 120 мм вод. ст. и не должна давать падения уровня жидкости по одному колену манометра более чем на 18 мм в течение 1 минуты. [1]

Подготовка к использованию

Перед применением противогаз необходимо проверить на исправность и герметичность. Осматривая лицевую часть, следует удостовериться в том, что рост шлем-маски соответствует требуемому. Затем определить ее целостность, обратив внимание на стекла очкового узла. После этого проверить клапанную коробку, состояние клапанов. Они не должны быть покороблены, засорены или порваны. На фильтрующе-поглощающей коробке не должно быть вмятин, ржавчины, проколов, в горловине — повреждений. Обращается внимание также на то, чтобы в коробке не пересыпались зерна поглотителя. Противогаз собирают так. В левую руку берут шлем-маску за клапанную коробку. Правой рукой ввинчивают до отказа фильтрующе-поглощающую коробку навинтованной горловиной в патрубок клапанной коробки шлем-маски. Новую лицевую часть противогаза перед надеванием необходимо протереть снаружи и внутри чистой тряпочкой, слегка смоченной водой, а клапаны выдоха продуть При обнаружении в противогазе тех или иных повреждений их устраняют, при невозможности сделать это противогаз заменяют исправным. Проверенный противогаз в собранном виде укладывают в сумку: вниз фильтрующе-поглощающую коробку, сверху — шлем-маску, которую не перегибают, только немного подвертывают головную и боковую части так, чтобы защитить стекло очкового узла

Читайте также  Изолирующие противогазы назначение виды состав принцип действия

Использование

Выданный в пользование противогаз может находиться в трёх положениях:

  • в «походном» положении,
  • в положении «наготове»,
  • в «боевом» положении.
  • Для приведения противогаза ГП-5 в походное положение необходимо надеть сумку с противогазом через правое плечо так, чтобы она находилась на левом боку, а застёжка находилась от себя, подогнать при помощи пряжек плечевой ремень так, чтобы верхний край сумки был на уровне поясного ремня, проверить надёжность противогаза, сложить противогаз в противогазную сумку. При необходимости противогаз может быть закреплён на поясе при помощи тесьмы.
  • В положение «наготове» противогаз переводится по сигналам «Воздушная тревога» и «Угроза радиоактивного заражения», то есть при непосредственной угрозе ядерного, химического или бактериологического (биологического) нападения. При этом необходимо противогаз передвинуть вперёд, расстегнуть клапан противогазовой сумки, закрепить противогаз на туловище с помощью тесьмы.
  • В «боевое» положение противогаз переводится по команде «Газы», по сигналам «Химическое нападение», «Радиоактивное заражение», «Бактериальное заражение», а также самостоятельно (без команды и сигналов) при обнаружении признаков радиоактивных, отравляющих веществ и бактериальных средств в воздухе или на местности.

См. также

  • ГП-4у
  • ГП-7
  • ГП-9
  • ППМ-88
  • ПДФ-2Д
  • ИП-5

Источник

П.Сам., Дальневосточный ФО, Биробиджан, 2009

Гражданский противогаз ГП-5 (ГП-5М)

Гражданский противогаз ГП-5 (ГП-5М) предназначен для защиты человека от попадания в органы дыхания, на глаза и лицо радиоактивных, отравляющих, аварийно химически опасных и бактериальных средств. Принцип защитного действия основан на предварительной очистке (фильтрации) вдыхаемого воздуха от вредных примесей.

Противогаз ГП-5 (ГП-5М) состоит из фильтрующе-поглощающей коробки и лицевой части (шлем-маски). У него нет соединительной трубки. Кроме того, в комплект входят сумка для противогаза и незапотевающие плёнки или специальный «карандаш». В комплект противогаза ГП-5М (ГП-5М) входит шлем-маска с мембранной коробкой для переговорного устройства.

Характеристики

Вес противогаза в сборе не более 900 грамм;

Вес противогазовой коробки (снаряженной) — 0,25 килограмма;

Вес лицевой части ШМ-62, кг — 0, 43; ШМ-62У, кг — 0, 40:

Габаритные размеры противогаза при размещении в сумке- 120х120х270 миллиметров;

Габаритные размеры коробки: диаметр — 112 мм; высота с колпачком — 80 мм;

Сопротивление коробки противогазовой (снаряженной) постоянному потоку воздуха 30 л/мин, мм вод. ст. — не более 19;

Сопротивление лицевой части постоянному потоку воздуха — 30 л/мин;на вдохе, мм вод. ст. — не более 2; на выдохе, мм вод. ст. — не более 10;

Сопротивление противогаза постоянному потоку воздуха 30 л/мин; на выдохе, мм вод. ст. — не более 10; на выдохе, мм вод. ст. — не более 10;

Противогазовая коробка должна быть герметичной при избыточном давлении 100 мм ртутного столба — при проверке в водяной ванне в течение 8—10 секунд от поверхности коробки не должны отделяться пузырьки воздуха;

Лицевая часть должна быть герметичной при разрежении 120 мм вод. ст. и не должна давать падения уровня жидкости по одному колену манометра более чем на 18 мм в течение 1 минуты.

Срок годности: 70-80 лет.

Для подбора необходимого роста шлем-маски (0, 1, 2, 3, 4) нужно измерить голову по замкнутой линии, проходящей через макушку, щёки и подбородок. Измерения округляются до 0,5 см. При величине измерения до 63 см берут нулевой рост, от 63,5 до 65,5 см — первый, от 66 до 68 см — второй, от 68,5 до 70,5 см — третий, от 71 см и более — четвёртый.

Перед применением противогаз необходимо проверить на исправность и герметичность.

Осматривая лицевую часть, следует удостовериться в том, что рост шлем-маски соответствует требуемому. Затем определить её целостность, обратив внимание на стёкла очкового узла. После этого проверить клапанную коробку, состояние клапанов. Они не должны быть покороблены, засорены или порваны. На фильтрующе-поглощающей коробке не должно быть вмятин, ржавчины, проколов, в горловине — повреждений. Обращается внимание также на то, чтобы в коробке не пересыпались зёрна поглотителя.

Противогаз собирают так. В левую руку берут шлем-маску за клапанную коробку. Правой рукой ввинчивают до отказа фильтрующе-поглощающую коробку навинтованной горловиной в патрубок клапанной коробки шлем-маски.

Новую лицевую часть противогаза перед надеванием необходимо протереть снаружи и внутри чистой тряпочкой, слегка смоченной водой, а клапаны выдоха продуть.

При обнаружении в противогазе тех или иных повреждений их устраняют, а при невозможности сделать это противогаз заменяют исправным. Проверенный противогаз в собранном виде укладывают в сумку: вниз фильтрующе-поглощающую коробку, сверху — шлем-маску, которую не перегибают, только немного подвёртывают головную и боковую части так, чтобы защитить стёкла очкового узла.

Противогаз носят вложенным в сумку. Плечевая лямка переброшена через правое плечо. Сама сумка — на левом боку, клапаном от себя.

Противогаз может быть в положении — «походном», «наготове», «боевом». В «походном» — когда нет угрозы заражения ОВ, АХОВ, радиоактивной пылью, бактериальными средствами. Сумка на левом боку. При ходьбе она может быть немного сдвинута назад, чтобы не мешала движению руками. Верх сумки должен быть на уровне талии, клапан застёгнут. В положение «наготове» противогаз переводят при угрозе заражения, после информации по радио, телевидению или по команде «Противогазы готовь!». В этом случае сумку надо закрепить поясной тесьмой, слегка подав её вперёд, клапан отстегнуть, для того чтобы можно было быстро воспользоваться противогазом.

В «боевом» положении — лицевая часть надета. Делают это по команде «Газы!», по другим распоряжениям, а также самостоятельно при обнаружении признаков того или иного заражения.

Противогаз считается надетым правильно, если стёкла очков лицевой части находятся против глаз, шлем-маска плотно прилегает к лицу.

Необходимость делать сильный выдох перед открытием глаз и возобновлением дыхания после надевания противогаза объясняется тем, что надо удалить из-под шлем-маски заражённый воздух, если он туда попал в момент надевания.

При надетом противогазе следует дышать глубоко и равномерно. Не надо делать резких движений. Если есть потребность бежать, то начинать это следует трусцой, постепенно увеличивая темп.

Противогаз снимается по команде «Противогаз снять!». Для этого надо приподнять одной рукой головной убор, другой взяться за клапанную коробку, слегка оттянуть шлем-маску вниз и движением вперёд и вверх снять её, надеть головной убор, вывернуть шлем-маску, тщательно протереть и уложить в сумку.

Самостоятельно (без команды) противогаз можно снять только в случае, когда станет достоверно известно, что опасность поражения миновала.

При пользовании противогазом зимой возможно огрубление (отвердение) резины, замерзание стёкол очкового узла, смерзание лепестков клапанов выдоха или примерзание их к клапанной коробке. Для предупреждения и устранения перечисленных неисправностей необходимо: при нахождении в незаражённой атмосфере периодически обогревать лицевую часть противогаза, помещая её за борт пальто. Если до надевания шлем-маска всё же замёрзла, следует слегка размять её и, надев на лицо, отогреть руками до полного прилегания к лицу. При надетом противогазе — предупреждать замерзание клапанов выдоха, обогревая время от времени клапанную коробку руками, одновременно продувая (резким выдохом) клапаны выдоха.
