Фильтрующий противогаз ГП-7: описание и технические характеристики

Сегодня статья будет посвящена противогазу ГП-7. Основное назначение противогаза это защита органов дыхания, зрения и лица человека от отравляющих веществ, вредных примесей, радиоактивной пыли, биологических аэрозолей. Противогаз размещается на плечевой сумке, выполненной из ткани и имеющей дополнительные карманы, а так же поясной ремень (опционально).

Состав сумки

  1. Сам противогаз ГП-7;
  2. Фильтрующая коробка (поглощающая);
  3. Пленки не запотевающие;
  4. Утеплительные манжеты;
  5. Прижимной резиновый шнур;
  6. Манжеты уплотнительные МНУ-3;
  7. Руководство по эксплуатации противогаза (опционально).

Комплект противогаза ГП-7

Выпускается противогаз в двух исполнениях ГП-7 и ГП-7В. Индекс «В» означает, что противогаз имеет дополнительную трубку, функциональная назначение которой – принятие воды. Оба противогаза выпускаются с 1983 года.

Конструкция и элементы

Внешний вид противогаза ГП-7

  • Очковый узел (линзы) другое название лицевая часть;
  • Обтюратор;
  • Фильтрующая поглощающая коробка;
  • Клапан вдоха;
  • Переговорное устройство(мембрана);
  • Двойной клапан выдоха;
  • Натяжные ремни-фиксаторы с затылочной пластиной (наголовник) на лямках ( лобная, височная, щечная);
  • Пряжки;
  • Металлические и пластмассовые крепления.

Конструктивные части ГП-7

Размерность

Для лицевой части бывает 3 типов:

  • Рост 1
  • Рост 2
  • Рост 3

Таблица размеров ГП-7

Технические характеристики

  1. Масса базового комплекта ГП-7 без сумки – не более 0,9 кг;
  2. Поле зрения – не меньше 60 градусов;
  3. Диапазон рабочих температур t от – 40 до +40 С по Цельсию.

Больше подробной информации, а именно про устройство и хранение, а так же принцип действия Вы всегда сможете почитать

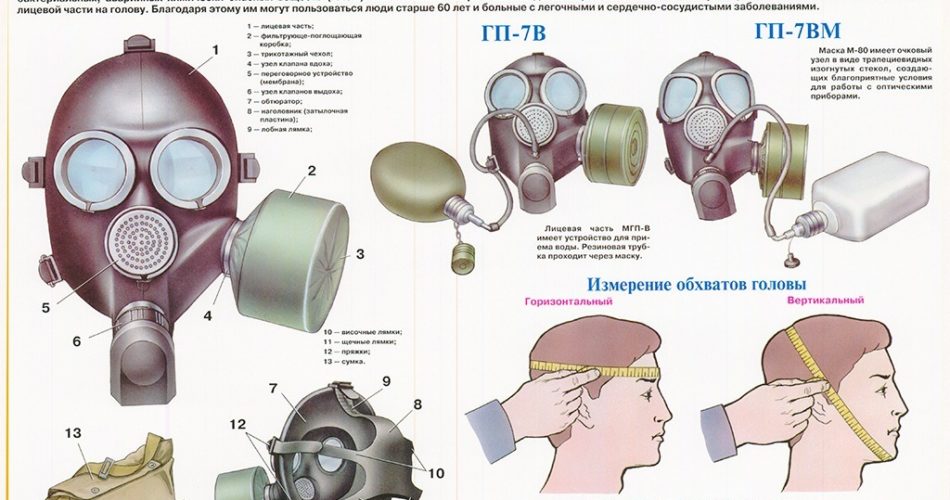

Инфографика от МЧС по противогазу ГП-7 для размещения в техническом классе или на стенде информации доступна по кнопке “скачать”

Как правильно одевается

После того как вы услышали команду газы, вам необходимо:

  • закрыть глаза;
  • задержать дыхание;
  • достать противогаз из сумки;
  • одним движением одеть его на голову;
  • подогнать ремни;
  • выдохнуть и открыть глаза.

Часть материалов взята из официальной группы МЧС Вконтакте: vk.com/mchsgov

Обзор на противогаз представлен в видео

Противогаз ГП 7: особенные отличия, технические характеристики и выбор

Немного истории. В 1915 году немцы стали активно использовать хлор и другие ядовитые химические вещества во время боевых действий, и этому надо было немедленно как-то противодействовать.

Наш соотечественник химик-органик академик Зелинский придумал и разработал угольный фильтр для использования в защитном устройстве. С тех пор противогазы стали применять для защиты, а их конструкция значительно улучшалась, и сейчас существуют много разных моделей противогазов и их модификаций.

Поговорим о современной российской разработке — гражданском фильтрующем противогазе ГП-7, о его назначении, устройстве, строении, гарантийных сроках хранения и службы, как определить его размер, правильно одевать, от чего он защищает.

Назначение

Противогаз марки ГП-7 — это оборудование, позволяющее своевременно защитить легкие, зрение, лицо человека от радиационной пыли, химических опасных, ядовитых веществ, биологических аэрозолей, относится он к фильтрующим устройствам.

В базовой комплектации ГП-7 отсутствует защита от аммиака (для этого применяется патрон ДПГ-3), а также от органических соединений с t кипения менее 65 °C, оксидов азота, оксида углерода.

Для противодействия оксиду углерода, оксидам азота и другим ядовитым веществам применяется патрон ПЗУ-ПК.
ДПГ-3 соединяется с фильтрующе-поглощающей коробкой, входящей в базовый комплект, а ПЗУ-ПК может применяться и без нее.

Рассмотрим описание и что входит в комплект противогаза ГП-7:

  • маска МГП – 1 шт;
  • ФПК ГП-7К – 1 шт;
  • НПН-59 пленки незапотевающие – 6 шт;
  • прижимной резиновый шнур – 2 шт;
  • манжеты уплотнительные МНУ-3 – 2 шт;
  • сумка для ГП-7 – 1 шт;
  • руководство – 1 шт.

Противогаз ГП-7 выглядит, как на фото:

Конструкция

Лицевая часть представлена объемной маской с обтюратором, конструкция включает смотровой узел с круглыми плоскими стеклами, мембранное устройство для переговоров, клапанные узлы вдоха-выдоха, оголовье с креплением к маске пятью лямками, прижимные кольца для установки незапотевающих пленок.

Благодаря обтюратору, который тянется независимо от маски, создается отличная герметизация аппарата.

Оголовье имеет одну верхнюю, две средние и две нижние лямки. На каждой лямке расположены упоры с нанесенными на них цифрами. Нумерация идет к оголовью. Это позволит подогнать крепление по необходимому размеру. Маска выпускается в трех лицевых ростах: 1, 2, 3.

ФПК выполнена из металла в форме цилиндра с винтовым креплением. Внутри имеется поглощающий слой и противоаэрозольный фильтр.

Хотели бы узнать, где и как применяют противогазовый респиратор? Вся информация здесь.

Свойства устройства

  • Масса базового комплекта ГП-7 без сумки – не больше 900 г.
  • Масса ФПК – не больше 250 г.
  • Масса маски – не больше 600 г.
  • Поле зрения – не меньше 60%;
  • Габаритные размеры устройства, сложенного в сумку – приблизительно 285х210х115 мм.
  • диапазон рабочих t – от -40 до +40 °C;
  • Сопротивление воздуха во время вдоха при скорости его потока 30 дм3/мин – не больше 18 мм. вод. ст.;
  • Содержание диоксида углерода в принимаемом воздухе – не больше 1%;
  • Сопротивление маски во время дыхания при воздушном потоке 30 дм3/мин: при вдохе – не больше 2 мм вод. ст., при выдохе – не больше 8 мм вод. ст.;
  • Коэффициент проникновения аэрозоля СМТ под маску – не больше 0,001%;
  • Коэффициент проникновения в ФПК аэрозоля СМТ – не больше 0,001%;
  • Коэффициент проникновения по парам радиойода – не больше 0,01%;

При расходовании воздуха 30 дм3/мин время действия защиты ФПК по опасным хим. веществам с их содержанием в воздухе составляет не менее минут:

  • нитробензол 5 мг/дм3 – 40;
  • соляная кислота 5 мг/дм3 – 20;
  • сероводород 10 мг/дм3 – 25;
  • синильная кислота 5 мл/дм3 – 18;
  • тетраэтилсвинец 2 мг/дм3 – 50;
  • фурфурол 1,5 мг/дм3 – 300;
  • фенол 0,2 мг/дм3 – 200;
  • хлор 5 мг/дм3 – 40;
  • хлорциан 5 мл/дм3 – 18;
  • этантиол (этилмеркаптан) 5 мг/дм3 – 40.

Модификации модели

  • Противогаз ГП-7В – отличается маской МГП-В, в которой установлено приспособление для питья;

  • Противогаз ГП-7ВМ – от ГП-7В отличается очковым узлом с изогнутыми трапециевидными стеклами, что увеличило обзор до 70%. Кроме этого, имеется два узла крепления для ФПК (слева и справа).
  • Противогаз ГП-7ВМТ – от ГП-7ВМ отличается увеличенным диапазоном рабочих t: от -40 до +50 °C;
  • Технические характеристики ГП-7Б – в отличие от противогаза ГП-7 имеют преимущества:
    • крепление для ФПК с двух сторон;
    • поле зрение увеличено за счет трапециевидных изогнутых стекол до 70%;
    • конструкция маски позволяет использовать аппарат совместно с касками, шлемами;
    • ФПК выполнена из ударопрочной пластмассы (отсутствие коррозии, уменьшение веса);
    • расширение спектра защитных свойств ФПК ГП-7КБ позволило противостоять аммиаку и органическим веществам с t кипения менее 65 °C;
    • соответствует требованиям защиты в промышленности класса А1В1Е1К1Р3;

  • ГП-7ВМБ – отличается от ГП-7Б наличием питьевой системы;
  • Гражданский противогаз ГП-7Б Универсал – от ГП-7Б отличается металлическим корпусом ФПК и увеличенным диапазоном рабочих t от -40 до +50 °C;
  • ГП-7БВ Универсал – от ГП-7Б Универсал отличается наличием системы для питья;
  • Технические характеристики противогаза ГП-7БТ: в отличие от ГП-7Б комплектуется ФПК ГП-9кБ Оптим, противодействующей парам ртути, но не действующей против органических веществ с t кипения менее 65 °C;
  • ГП-7БТВ – отличается от ГП-7БТ наличием системы питья;
  • Противогаз ГП-7ПМ – в сравнении с ГП-7:
    • имеет маску с панорамным стеклом, что увеличило обзор до 70%;
    • комплектуется ФПК ГП-7КБ или ГП-7БК с увеличенным спектром защиты (защищает от аммиака и органических веществ с t кипения менее 65 °C);
    • конструкция позволяет использовать устройство людям, носящим очки.

    Принципиальные различия от других вариаций ГП

    Противогаз ГП-7 занимает промежуточное место между моделями ГП-5 и ГП-9 и имеет преимущественное отличие от ГП-5:

    • уменьшенное сопротивление ФПК облегчает дыхание;
    • улучшена надежность запирания клапанов для вдоха и выдоха;
    • независимый обтюратор снижает давление маски на лицо и более надежно герметизирует устройство;
    • улучшено переговорное устройство.

    Если сравнивать с ГП-9, то ГП-7 проигрывает по уровню защиты в базовой комплектации: ГП-9 комплектуется ФПК ГП-9кБ Оптим, защищающей от аммиака и паров ртути.

    Подбор подходящего размера

    Определение размера противогаза ГП-7 осуществляется так, чтобы подобрать рост устройства надо измерить охват головы по вертикальной и горизонтальный окружности. Горизонтальный охват измеряется по окружности, проходящей спереди головы по надбровьям, сбоку на 2 см выше края ушей, сзади по самой дальней точке головы.

    Вертикальный охват измеряется по окружности, проходящей вдоль макушки, скул и подбородка. Размеры противогаза ГП-7 — это сумма двух измерений роста и положения лямок, которые можно определить по таблице:

    Рост 1 1 2 2 3 3 3
    Установки на лямках 4-8-8 3-7-8 3-7-1 3-6-7 3-7-7 3-5-6 3-4-5
    Сумма гориз. и верт. обхватов головы, мм До 1185 1186 -1210 1211-1235 1236 -1260 1261 -1285 1286 -1310 1311 и более

    На первом месте указан номер установки верхней лямки, на втором – средних, на третьем – нижних.

    В чем заключаются преимущества и эффективность устройства «Хомяк», читайте в этой публикации.

    Хранение и использование

    Разберемся, как же правильно надеть противогаз ГП-7. Чтобы надеть устройство, надо взять его за височные лямки, слегка растянув их в стороны. Далее необходимо вставить подбородок в углубление маски снизу, и надеть оголовье. Обратите внимание, чтобы не было перекосов или перевертываний лямок или полосы обтюратора. Затем нужно затянуть все лямки и плотно прижать маску к лицу.

    Инструкция по применению и эксплуатации хранения противогаза ГП-7:

  • избегайте механических повреждений ГП-7;
  • осторожно обращайтесь с клапанами вдоха-выдоха;
  • оберегайте переговорную мембрану от повреждений, попадания на нее пыли, песка;
  • не дотрагивайтесь до наружных частей аппарата незащищенными руками после выхода из загрязненной среды;
  • оберегайте ФПК от влаги, недопустимо хранение устройства в сырости;
  • храните его собранным на расстоянии более трех метров от отопительных приборов.
Читайте также  Движущиеся камеры видеонаблюдения

Производитель гарантирует сохранность противогаза ГП-7 в течение 12 лет с даты производства, максимальный срок годности -25 лет с даты производства. По истечении этого срока противогаз подлежит замене.

Гражданский противогаз ГП-7 производится в различных модификациях, и зависимо от необходимых условий, способен защитить человека практически в любых ситуациях, связанных с заражением окружающего воздуха.

В заключение предлагаем вам посмотреть видео-ролик, как правильно одевать противогаз ГП 7:

Устройство противогаза ГП-7 и порядок его использования.

 затылочных деталей противогаза

Гражданский противогаз ГП-7 — средство защиты органов дыхания, зрения, кожи лица и предотвращения попадания отравляющих веществ в дыхательные пути, и видимые слизистые. Выпускается в двух исполнениях: собственно ГП-7, и ГП-7В, оснащённый трубкой для приёма воды.

Противогазы ГП-7 предназначены для защиты органов дыхания, зрения и лица человека от отравляющих веществ (ОВ), радиоактивной пыли (РП), биологических аэрозолей (БА) и других вредных примесей.

57. Простейшие средства защиты органов дыхания и их назначение.

К ним относятся:

1) Респиратор Р-2 – Представляет собой полумаску, защищающую органы дыхания от р/а пыли и при незначительных загрязнениях воздуха хим. и бактериологическими веществами;

2) Противопыльная тканевая маска — представляет собой маску из плотного материала в 2-3 слоя с вырезами для глаз. С задней части маски крепятся тесемки для крепления к голове. Хорошо защищает от р/а пыли и некоторых хим. веществ;

3) Ватно-марлевая повязка – изготавливается населением самостоятельно. Берется кусок марли в 1 м на 0,5 м, на ее среднюю часть укладывается слой ваты, толщиной в 2 см, длиной 30см, шириной 20 см; боковые( верх. и нижн.) концы марли заворачиваются на середину, а правый и левый разрезаются надвое. При одевании нижние концы завязываются на макушке, верхние крепятся на затылке. Маска должна плотно прикрывать рот и нос. Пространство между носом и маской закрывают комочками ваты. Маска хорошо защищает от р/а пыли, а мокрая от паров аммиака.

58.Промышленные противогазы, маркировка и их характеристика.

ПП предн. для защиты от сильнодействующих ядовитых веществ (СДЯВ), исп-ся на предпр., связ. с изготовл. этих веществ. Отличаются от обычных коробками. Имеют отличительную окраску и маркировку.Спец. коробки могут подсоединяться либо к коробке обыкн. противогаза, либо к шлем-маске.

Предн. для защиты органов дыхания, глаз и лицевой части от СДЯВ

Цвет коробки – марка – сдяв, от кот защ-ет: коричневый— А- от фосфорных и хлорорганических ядохимикатов, а также паров органических соединений (бензин, ацетон, спирт, эфир, сероуглерод); Желтый- В- от фосфорных и хлорорганических ядохимикатов, от кислых газов и паров (сернистый газ, хлор, синильная кислота, окислы азота, фосген, хлористый водород); Черн. желт – Г- от паров ртути, ртутьорганических ядохимикатов; Черный— Е- от мышьяковистого и фосфористого водорода; Красный- М- от окиси углерода в присутствии малых доз аммиака, паров органических соединений; Серый— СО- от окиси углерода(СО); Серый- КД- от аммиака, сероводорода и их смесей.

59. Назначение и устройство изолирующего противогаза ИП-5.

ИП исп-ся в слуц., когда фильтрующий противогаз не обеспеч. надежной защиты человека. Предн. для защиты орг. дых. от различных ОВ и СДЯВ Полностью изолирует органы дыхания и предназначен для работы в след. случаях:

1) когда неизвестен ядовитый газ;

2) при очень больших концентрациях ОВ;

3) при недостатке кислорода в воздухе (например, при пожаре);

4) при наличие большого количества СО в атмосфере.

Дыхание обеспечивается за счет запаса кислорода, наход. в ИП в виде сжатого газа, либо в виде регенерирующего вещества, восстанавливающего содержание кислорода в воздухе

Имеется лицевая часть , которая соединяется с помощью гофрированной трубки, которая соединяется с помощью винта с реферативным патроном, в которой имеются специальный химические вещества для выделения кислорода. Сбоку клапан избыточного давления, также есть клапан для подачи воздуха извне и специальное узковое устройство внизу.

60.Назначение и устройство средств защиты кожи.

Средства защиты кожи предназначаются для защи­ты от попадания внутрь организма, на кожные покровы и одежду радиоактив­ных, отравляющих веществ и бактери­альных средств. Относится одежда специальная изо­лирующая защитная, защитная филь­трующая (ЗФО) и приспособленная одежда населения. По принципу защиты сред­ства индивидуальной защиты делятся на: фильтрующие и изолирующие.

Изолирующие средства защиты кожи изготавливают из прорезиненной ткани и применяют при длительном нахождении людей на за­раженной местности, при выполнении дегазационных, дезактивационных и дезинфекционных работ в очагах пора­жения и зонах заражения. Изолирующие средства защиты кожи использу­ют только для защиты личного соста­ва формирования.

Фильтрующее средство защиты кожи — комплект защит­ной фильтрующей одежды (ЗФО). Ос­новное назначение этого комплекта — защита кожных покровов человека от воздействия отравляющих веществ, находящихся в парообразном состоянии. Комплект обеспечивает, кроме то­го, защиту от радиоактивной пыли и бактериальных средств, находящихся в аэрозольном состоянии. Средством защиты может быть обычная одежда (белье, спорткостюмы и др.), если ее пропитать мыльно-масляной эмульсией (2,5 л на комплект).

Простейшие средства за­щиты кожи (подруч­ные) служат массовым средством защиты всего населения и применяются при отсутствии табель­ных средств. К простейшим средствам защиты кожи относятся обычная одеж­да и обувь и т.д.

61. Классификация средств защиты кожи по их назначению и принципу защиты.

В условиях ядерного, химического и бактериоло­гического (биологического) заражения возникает острая необходимость в за­щите всего тела человека. По назначе­нию эти средства условно делятся на специальные (табельные) и подруч­ные.

Специальные средства защиты ко­жи надежно защищают кожу людей от паров и капель ОБ, РВ и бактериаль­ных средств, полностью защищают от воздействия альфа-частиц и ослабля­ют световое излучение ядерного взры­ва.

По принципу защитного действия средства защиты кожи бывают изоли­рующие и фильтрующие.

Изолирующие средства защиты кожи изгот. из прорезиненной ткани и применяют при длительном нахождении людей на за­раженной местности. Их использу­ют только для защиты личного соста­ва формирования.

Фильтрующее средство защиты кожи — комплект защит­ной фильтрующей одежды (ЗФО).Назначение-— защита кожных покровов человека от воздействия отравляющих веществ, находящихся в парообразном состоянии. Обеспеч. , защиту от радиоактивной пыли и бактериальных средств, находящихся в аэрозольном состоянии. Средством защиты может быть обычная одежда (белье, спорткостюмы и др.), если ее пропитать мыльно-масляной эмульсией (2,5 л на комплект).

Простейшие средства за­щиты кожи (подруч­ные) служат массовым средством защиты всего населения и применяются при отсутствии табель­ных средств. К простейшим средствам защиты кожи относятся обычная одеж­да и обувь, плащи и накидки из хлор­винила или прорезиненной ткани, паль­то из драпа, кожи, грубого сукна; ноги — резиновые сапоги, боты, валенки с га­лошами, обувь из кожи и кожзамени­телей с галошами; руки — резиновые, кожаные перчат­ки, брезентовые рукавицы, а для за­щиты головы и шеи — капюшон.

62. Типы ЗФО и их назначение.

Комплект защитной фильтрующей одежды (ЗФО) относится к фильтрующим средствам защиты кожи. Назнач. -– защита кожных покровов человека от возд. ОВ, находящихся в парообр. состоянии. Комплект обесп. защиту от радиоакт. пыли и бактериальных средств, находящихся в аэрозольном состоянии. Ср-вом защиты может быть обычная одежда (белье, спорткостюмы и т.д.), если ее пропитать пыльно-масляной эмульсией (2,5 л на комплект).

По способу изготовления ЗФО делятся на:

— простейшие (изготовленные населением из подручных материалов)

Также средства защиты могут быть табельными(специальн.) – предусмотренные нормами оснащения в зависимоти от организационной структуры формирований -, и нетабельными(подручнными).

Противогаз фильтрующий гражданский ГП-7

Гражданский противогаз ГП-7 — одна из последних и самых совершенных моделей. Он надежно защищает от отравляющих и многих аварийно химически опасных веществ, радиоактивной пыли и бактериальных средств. Состоит из фильтрующе-поглощающей коробки ГП-7к, лицевой части МГП, незапотевающих пленок (6 шт.), утеплительных манжет (2 шт.), защитного трикотажного чехла и сумки. Его масса в комплекте без сумки около 900 г, фильтрующе-поглощающая коробка — 250 г, лицевая часть — 600 г.

Читайте также  Где изобрели противогаз

Модификация ГП-7В отличается от базовой модели тем, что имеет устройство для приема воды непосредственно в зоне заражения.

Лицевая часть противогаза ГП-7ВМ выполнена в форме маски с трапециевидными обзорными стеклами для глаз, что улучшает обзор во время работы. В отличии от противогазов ГП-7 и ГП-7В, маска ГП-7ВМ имеет два узла для подключения фильтрующе-поглощающей коробки (справа или слева) для удобства эксплуатации противогаза.

Лицевую часть МГП изготавливают трех ростов. Состоит из маски объемного типа с «независимым» обтюратором за одно целое с ним, очкового узла, переговорного устройства (мембраны), узлов клапана вдоха и выдоха, обтекателя, наголовника и прижимных колец для закрепления незапотевающих пленок.

«Независимый» обтюратор представляет собой полосу тонкой резины и служит для создания надежной герметизации лицевой части на голове. В свою очередь герметизация достигается, из-за способности обтюратора растягиваться независимо от корпуса маски.

Наголовник предназначен для закрепления лицевой части. Он имеет затылочную пластину и 5 лямок: лобную, две височные две щечные Лобная и височные присоединяются к корпусу маски с помощью трех пластмассовых, а щечные — с помощью металлических «самозатягивающихся» пряжек. На каждой лямке с интервалом в 1 см нанесены упоры ступенчатого типа, которые предназначены для надежного закрепления их в пряжках. У каждого упора имеется цифра, указывающая его порядковый номер. Это позволяет точно фиксировать нужное положение лямок при подгонке маски.

Нумерация цифр идет от свободного конца лямки к затылочной пластине.

Подбор лицевой части необходимого типоразмера ГП-7 осуществляется на основании результатов измерения мягкой сантиметровой лентой горизонтальной и вертикального обхвата головы. Горизонтальный обхват определяется измерением головы по замкнутой линии, проходящей спереди по надбровным дугам сбоку на 2-3 см выше края ушной раковины и сзади через наиболее выступающую точку головы. Вертикальный обхват определяется измерением головы по замкнутой линии, проходящей через макушку, щеки и подбородок. Измерения округляются с точностью до 5 мм. По сумме двух измерений устанавливаю нужный типоразмер — рост маски и положение (номер) упоров лямок наголовника, в котором они зафиксированы. Первой цифрой указывается номер лобной лямки, второй — височных, третьей — щечных.

Противогазы поставляются с завода изготовителя в деревянных ящиках габаритом 920х480х477 мм, массой около 45кг. В ящике укладываются лицевые части следующего ростовочного ассортимента:

Сумма горизонтального и вертикального обхватов головы, мм Рост лицевой части Положение упоров лямок
ГП-7, ГП-7В ГП-7ВМ
лобовых височных щечных лобовых височных щечных
До 1185
1190-1210
1215-1235
1240-1260
1265-1285
1290-1310
1315 и более

Фильтрующе-поглощающая коробка служит для очистки вдыхаемого воздуха от отравляющих веществ, радиоактивной пыли и биологических аэрозолей. Она имеет цилиндрическую форму и снаряжена специальным поглотителем и противоаэрозольным фильтром. Имеет сверху навинтованную горловину, предназначенную для непосредственного присоединения к лицевой части, в дне — отверстие, через которое поступает вдыхаемый воздух. На фильтрующе-поглощающую коробку надевается трикотажный чехол, который предохраняет ее от грязи, снега, влаги, грунтовой пыли (грубодисперсионых частиц аэрозоля).

Принцип защитного действия противогаза ГП-7 такой же, как и в ГП-5 — основан на том, что используемый для дыхания воздух предварительно очищается в фильтрующе-поглощающей коробке. Вместе с тем ГП-7 по сравнению с ГП-5 имеет ряд существенных преимуществ. Уменьшено сопротивление фильтрующе-поглощающей коробки, что облегчает дыхание. «Независимый» обтюратор обеспечивает более надежную герметизацию и в то же время уменьшает давление лицевой части на голову. Снижение сопротивления дыханию и давления на голову позволяет увеличить время пребывания в противогазе. Благодаря этому им могут пользоваться люди старше 60 лет, а также люди с легочными и сердечно-сосудистыми заболеваниями.

Наличие у противогаза переговорного устройства (мембраны) обеспечивает четкое понимание передаваемой речи, значительно облегчает пользование средствами связи (телефоном, радио).

Переговорное устройство состоит из:

· мембраны из полиэтилентерефталатной пленки.

СБОРКА ПРОТИВОГАЗА производится в следующем порядке:

· протрите лицевую часть снаружи и внутри чистой тряпочкой (ватой), слегка смоченной водой;

· просушите лицевую часть;

· продуйте узел вдоха;

· снимите резиновый экран, отвинтите наружную седловину и продуйте узел выдоха;

· снимите с горловины фильтрующе-поглощающей коробки колпачок с прокладкой и выньте пробку из отверстия в дне;

Примечание: Колпачок, прокладку и пробку храните в сумке противогаза в полиэтиленовом пакете от лицевой части.

· возьмите в левую руку лицевую часть и правой рукой присоедините фильтрующе-поглощающую коробку, завинчивая её до отказа в узел вдоха;

· протрите мягкой сухой чистой ветошью стекла;

· вскройте коробку с незапотевающими пленками;

· извлеките комплект из 2-х пленок;

· возьмите незапотевающую пленку за края;

· вставьте любой стороной пленку к очковому стеклу в паз очкового узла;

· вставьте прижимное кольцо (резиновый стержень;

· вставьте 2-ю пленку в очковый узел в том же порядке и последовательности.

Собранный противогаз уложите в сумку в следующей последовательности:

· положите противогаз переговорным устройством на ладонь левой руки;

· уберите правой рукой наголовник внутрь маски;

· вложите противогаз в сумку переговорным устройством вниз, а фильтрующе-поглощающей коробкой от себя.

Для правильного надевания ГП-7 надо взять лицевую часть обеими руками за щечные лямки так, чтобы большие пальцы захватывали их изнутри. Затем фиксируют подбородок в нижнем углублении обтюратора и движением рук вверх и назад натягивают наголовник на голову и подтягивают до упора щечные лямки.

Подгонка противогаза осуществляйте следующим образом:

· установите по сумме горизонтального и вертикального обхвата головы рекомендуемое положение лямок наголовника;

· лобную и височные лямки через прорези пряжек установите в пряжках так, чтобы рекомендуемая цифра полностью прошла через крайнюю прорезь, а уступ на лямке, соответствующий этой цифре, плотно прилег к перемычке пряжки;

· щечные лямки распустите до ограничителей;

· фиксаторы установите на щечных лямках таким образом, чтобы к перемычке фиксатора прилег уступ на лямке, соответствующий цифре, рекомендуемой для щечных лямок.

Определение правильности подгонки герметичности противогаза простейшим способом:

· при надетом противогазе закройте отверстие в дне коробки пробкой или рукой, сделайте глубокий вдох;

· если воздух не проходит под маску, то маска подогнана и противогаз собран правильно;

· если воздух при вдохе попадает под маску, то устраните причину неисправности в соответствии с перечнем наиболее часто встречающихся или возможных неисправностей.

Меры безопасности при обращении с противогазом:

· предохраняйте противогаз от ударов и толчков;

· бережно обращайтесь с выдыхательными клапанами, обращайте особое внимание на целостность лепестков и правильную установку их в гнезда (без перекосов и короблений);

· не храните противогаз в сыром месте, в увлажненной сумке и не допускайте попадания воды в фильтрующе-поглощающую коробку, просушите сумку при первой возможности;

· не сушите и не храните противогаз труб, батарей отопления, и у костра;

· не храните в сумке для противогаза какие-либо посторонние предметы;

· не допускайте трения очковых стекол о жесткие поверхности;

· оберегайте мембрану переговорного устройства от проколов острыми предметами, от механических повреждений, от попадания на мембрану сыпучих пылевидных веществ (песка, дорожной пыли и т.п.);

· проводите осмотр противогаза не реже, чем предусмотрено правилами технического обслуживания;

· проверку противогаза в камере с раздражающим веществом проводить не более 8 раз;

· не беритесь незащищенными руками за наружную поверхность противогаза после работы в зараженной атмосфере;

· предохраняйте от ударов фильтрующе-поглощающую коробку.

Особенности пользования поврежденным противогазом:

При незначительном разрыве маски или лямок наголовника зажмите пальцами прорванное место или прижмите его ладонью к лицу (голове).

При большом порыве маски, повреждении стекол очков или клапанов выдоха:

· отвинтите от маски коробку;

· возьмите горловину фильтрующе-поглощающей коробки в рот, стараясь не прикасаться губами к корпусу;

· зажмите нос, и, не открывая глаз, дышите ртом через коробку.

При пробоинах, проколах и других нарушениях целостности фильтрующе-поглощающей коробки:

· закройте пробоину рукой или зажмите её любыми подручными средствами (глиной, землей и т.п.).

При первой возможности замените поврежденную коробку на новую исправную.

При замене неисправного противогаза на исправный в условиях зараженного воздуха быстро:

Противогаз гражданский ГП-7

Противогаз гражданский ГП-7 предназначен для защиты органов дыхания, лица и глаз от отравляющих веществ вероятного противника (ОВ ВП), радиоактивной пыли (РП), биологических аэрозолей, аварийно химических опасных веществ (АХОВ) и аварийно химических опасных веществ ингаляционного действия (АХОВИД) радионуклидов йода и его органических соединений. Обеспечивает возможность приема и передачи звуковой информации голосом или с помощью технических средств.

Противогаз ГП-7 комплектуется лицевой частью МГП без приспособления для питья.

Состав комплекта противогаза ГП-7:

  • Коробка фильтрующе-поглощающая ГП-7К металлическая -1 шт.
  • Лицевая часть МГП – 1 шт.
  • Пленка незапотевающая НПН-59 (в коробке по 6 шт.) – 1 коробка.
  • Манжета утеплительная МНУ-3 – 2шт.
  • Сумка для противогаза – 1 шт.
  • Шнур прижимной резиновый – 2 шт.
  • Руководство по эксплуатации – 1 шт.
  • Формуляр на изделие – 1 шт.
Читайте также  Какой противогаз лучше

Коробка фильтрующе-поглощающая ГП-7К

Фильтрующе-поглощающая коробка предназначена для очистки вдыхаемого человеком воздуха от паров и аэрозолей отравляющих, сильнодействующих ядовитых и радиоактивных веществ, а также бактериальных средств. Изготавливается она из жести или алюминиевых сплавов, имеет форму цилиндра. Для увеличения прочности коробки на корпусе вытиснуты зиги. В верхнюю крышку вмонтирована навинтованная горловина для соединения с лицевой частью, которая при хранении герметизируется металлическим колпачком с резиновой прокладкой. В дне — отверстие для поступления вдыхаемого воздуха. При хранении и преодолении водных преград оно также закрываемся резиновой пробкой.

Снаряжается фильтрующе-поглощающая коробка (по потоку воздуха) противоаэрозольным фильтром и углем-катализатором (шихтой).

Противоаэрозольный фильтр состоит из пластины специального фильтрующего картона, собранного (для увеличения фильтрующей поверхности) в прямые или фигурные (типа улитки) складки.

Шихта заключена между двумя штампованными сетками. На верхней сетке помещен тампонный картон для задержания угольной пыли.

Лицевая часть МГП

Лицевая часть гражданского противогаза ГП-7 выполнена в форме маски c круглыми обзорными стёклами для глаз. В противогазе ГП-7 в обзорных стеклах применяются незапотевающие пленки, а при отрицательных температурах и утеплительные манжет, что сохраняет прозрачность стекол в течение всего времени работ в противогазе.

Лицевую часть МГП изготавливают трех ростов. Состоит из маски объемного типа с «независимым» обтюратором за одно целое с ним, очкового узла, переговорного устройства (мембраны), узлов клапана вдоха и выдоха, обтекателя, наголовника и прижимных колец для закрепления незапотевающих пленок. «Независимый» обтюратор представляет собой полосу тонкой резины и служит для создания надежной герметизации лицевой части на голове. В свою очередь герметизация вторых, из-за способности обтюратора растягиваться независимо от корпуса маски.

Наголовник предназначен для закрепления лицевой части. Он имеет затылочную пластину и 5 лямок; лобную, две височные две щечные Лобная и височные присоединяются к корпусу маски с помощью трех пластмассовых, а щечные — с помощью металлических «самозатягивающихся» пряжек. На каждой лямке с интервалом в 1 см нанесены упоры ступенчатого типа, которые предназначены для надежного закрепления их в пряжках. У каждого упора имеется цифра, указывающая его порядковый номер. Это позволяет точно фиксировать нужное положение лямок при подгонке маски.

Нумерация цифр идет от свободного конца лямки к затылочной пластине. На фильтрующе-поглощающую коробку надевается трикотажный чехол, который предохраняет ее от грязи, снега, влаги, грунтовой пыли (грубодисперсионых частиц аэрозоля).

Противогазы ГП-7 в комплекте с патроном ДПГ-3 обеспечивают защиту от аммиака, хлора, гидрида серы, диоксида серы, циан водорода, хлорциана, фосгена, аминов и др. Этим достигается значительное расширение области применения противогазов.

Принцип защитного действия противогаза ГП-7 такой же, как и в противогаз ГП-5. Вместе с тем ГП-7 по сравнению с ГП-5 имеет ряд существенных преимуществ:

  • Уменьшено сопротивление фильтрующе-поглощающей коробки, что облегчает дыхание;
  • Форма лепестков системы клапанов вдоха и выдоха обеспечивает более быстрое и надёжное запирание камер клапанной коробки, а также не допускает их деформации в процессе старения;
  • Независимый обтюратор позволяет находиться в противогазе значительное время без появления неприятных ощущений, оказывая меньшее давление на лицо, и обеспечивает надёжную герметизацию подмасочного пространства даже в случае повреждения ремней наголовника. Обеспечивает меньшее сопротивление дыханию и более высокую степень защиты. Благодаря этому им могут пользоваться люди старше 60 лет, а также люди с легочными и сердечно-сосудистыми заболеваниями.
  • Наличие у противогаза ГП-7 более совершенного переговорного устройства (мембраны) обеспечивает четкое понимание передаваемой речи, значительно облегчает пользование средствами связи (телефоном, радио).

Подбор противогаза ГП-7

Подбор лицевой части необходимого типоразмера ГП-7 осуществляется на основании результатов измерения мягкой сантиметровой лентой горизонтальной и вертикального обхвата головы. Горизонтальный обхват определяется измерением головы по замкнутой линии, проходящей спереди по надбровным дугам сбоку на 2-3 см выше края ушной раковины и сзади через наиболее выступающую точку головы. Вертикальный обхват определяется измерением головы по замкнутой линии, проходящей через макушку, щеки и подбородок. Измерения округляются с точностью до 5 мм. По сумме двух измерений устанавливаю нужный типоразмер — рост маски и положение (номер) упоров лямок наголовника, в котором они зафиксированы. Первой цифрой указывается номер лобной лямки, второй — височных, третьей — щечных.

Рост лицевой части

Положение упоров лямок

Сумма горизонтального и вертикального обхватов головы, мм

Для правильного надевания ГП-7 надо взять лицевую часть обеими руками за щечные лямки так, чтобы большие пальцы захватывали их изнутри. Затем фиксируют подбородок в нижнем углублении обтюратора и движением рук вверх и назад натягивают наголовник на голову и подтягивают до упора щечные лямки.

Технические характеристики противогаза ГП-7:

— масса противогаза в комплекте без сумки, не более (грамм) – 900;
— масса фильтрующе-поглощающей коробки (ФПК), не более (грамм) – 250;
— масса лицевой части, не более (грамм) – 600;
— габаритные размеры при размещении в сумке, не более мм — 285х 210х115;
— сопротивление постоянному потоку воздуха на вдохе при объемном расходе воздуха
30 л/мин, не более 18 мм. вод. ст.,
250 л/мин, не более 200 мм. вод. ст.;
— сопротивление лицевой части дыханию при скорости постоянного потока воздуха 30+1 л/мин
на вдохе, не более 2 мм вод.ст.
на выходе, не более 8 мм вод.ст.
— Коэффициент проницаемости ФПК по аэрозолю стандартного масляного тумана (СМТ), %, не более — 0,0001;
— Коэффициент подсоса аэрозоля СМТ под лицевую часть, %, не более- 0,0001.
— Коэффициент проницаемости по парам радионуклида йода -131 и йодистого -131 метила, %, не более — 0,001;
— Температурный диапазон эксплуатации противогаза — от минус 40 до плюс 40 0С.

Время защитного действия ФПК по опасным химическим веществам, при объемном расходе воздуха 30 л, мин., не менее:
— синильная кислота при концентрации 5 мл/л – 18
— хлорциан при концентрации 5 мл/л- 18
— хлор при концентрации 5,0 мг/л – 40;
— сероводород при концентрации 10,0 мг/л — 25;
— соляная кислота при концентрации 5,0 мг/л – 20;
— тетраэтилсвинец при концентрации 2,0 мг/л – 50;
— этилмеркаптан при концентрации 5,0 мг/л – 40;
— нитробензол при концентрации 5,0 мг/л – 40;
— фенол при концентрации 0,2 мг/л – 200;
— фурфурол при концентрации 1,5 мг/л – 300.
— декан (аналог зарина, зомана) при концентрации 0,05 мг/л – 1000.

Конструктивные требования для противогаза ГП-7:
Лицевая часть должна состоять из корпуса в виде маски объемного типа с «независимым» обтюратором, отформованным за одно целое с корпусом маски, очкового узла, переговорного устройства, узлов клапана вдоха и выдоха, обтекателя, наголовника.
Лицевая часть имеет пятиточечное крепление лямок оголовья. Прочность щечного крепления обеспечивается соединительным элементом – металлической «самозатягивающейся» пряжкой. На щёчных лямках должны быть надеты пластмассовые фиксаторы.
ФПК имеет форму цилиндра высотой не более 8 см. и диаметром не более 11,2 см. ФПК выпускается с резьбой горловины и колпачка: Кр 40х4 в соответствии с ГОСТ 8762-75 для совместимости с противогазами ранних годов выпуска.
Материал ФПК при механических повреждениях должен обладать следующими свойствами: деформироваться, не разрушаться, позволять визуально, без проведения испытаний, определить видимые повреждения, дефекты.
Партия противогазов имеет следующее процентное распределение по размерам:
1 — 40%, 2 — 40%, 3 — 20%.
(возможен индивидуальный заказ)

Маркировка противогаза ГП-7: :
Маркировка на ФПК нанесена водостойкой мастикой на цилиндрическую часть корпуса, первая строка – индекс ФПК (_), вторая строка – номер партии, серия и номер ФПК. На защитном экране (под пробкой) в виде выпуклого штампа указаны: цифры в круге – условное обозначение предприятия изготовителя, месяц и две последние цифры года изготовления. Дополнительно на конусной части фильтра со стороны горловины методом штамповки наносится кольцевой зиг и в образовавшихся ячейках наносится наименование предприятия-изготовителя и год изготовления.
Лицевая часть имеет маркировку: размер (цифра в круге), номер формы, знак производителя – буква « », год выпуска (цифры и точки). Цифра обозначает год выпуска, количество точек — квартал выпуска.
Маркировка ящиков — в соответствии с ГОСТ — 14192.

Упаковка противогаза ГП-7: :
Противогаз должен быть в заводской упаковке – ящике. В каждом ящике должно быть упаковано 20 комплектов противогазов. Лицевые части должны быть уложены в ящик в следующем ростовочном ассортименте: 1 роста – 8 штук; 2 роста – 8 штук; 3 роста – 4 штуки.
Год выпуска – не ранее 2012 года.
Гарантийный срок хранения – 12 лет с даты выпуска продукции.
Рекомендуемый назначенный срок хранения – 25 лет (согласно приказа МЧС № 140 от 10 марта 2006)
