Как устроен противогаз

Противогаз: что это такое, виды, назначение, строение

Противогаз: что это такое и для чего предназначен

Противогаз – это индивидуальное средство защиты человека, предназначенное для сохранения органов дыхания от воздействия вредных и опасных веществ, химических испарений и соединений или ядерной пыли, находящихся в окружающей атмосфере в виде газов, паровых выделений или аэрозолей.

Важно! В отличие от стандартного респиратора, объемная резиновая маска дополнительно защищает глаза и кожный покров на лице человека.

В каких случаях применяют противогаз:

  • бытовые работы, при которых необходимо обеспечить защиту органам дыхания, например, с растворителями, химическими средствами;
  • в чрезвычайных аварийных ситуациях;
  • для работы под землей, в закрытых помещениях или емкостях;
  • в военных конфликтах с применением отравляющих веществ;
  • выбросы радиоактивных, бактериальных веществ в воздух в результате аварийных взрывов на предприятиях.

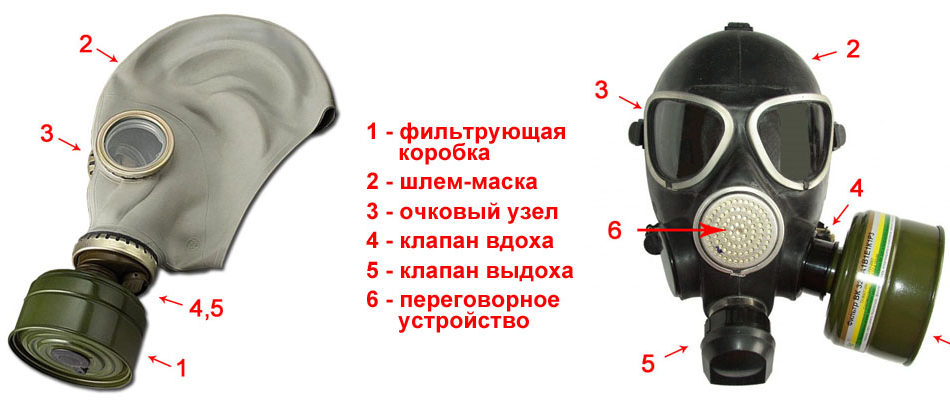

Каждый вид противогазов имеет маску, которая частично или полностью закрывает лицо, оставляя для обозрения панорамную часть или очки. Защитная маска оснащена дыхательным элементом, изготовленным в виде фильтра, или компрессора.

Также к основным составляющим элементам в устройстве относятся клапаны для свободного вдоха и выдоха, переговорочное устройство для общения.

Типы противогазов

В зависимости от ситуации, в которой есть необходимость применения противогаза, используют различные виды. Они отличаются по принципу действия, внутреннему устройству и назначению.

Фильтрующий противогаз ГП

Данный вид гражданских противогазов (ГП) рекомендован для применения взрослому населению в случае возникновения химического, радиоактивного или бактериологического заражения окружающей среды.

Важно! Процентное содержание кислорода в воздухе должно быть не меньше 18%.

Из чего состоит ГП:

  • объемная маска, закрывающая лицевую часть головы;
  • обзорный узел выполнен в виде круглых стекол или трапециевидного обзорного окна, обеспечивающих не меньше 70% видимости;
  • сетчатая мембрана для переговоров, защищенная герметичной металлической оправой. Обеспечивает хорошее звуковое прохождение, достаточное для понимания внятной речи и разговора по телефону;
  • обтюратор – это тонкая резинка, которая проходит по внешнему краю маски и обеспечивает плотное прилегание противогаза к лицу;
  • клапанная система вдоха оснащена резьбой, позволяющей менять и закреплять фильтрующую коробку;
  • отдельная клапанная система выдоха;
  • фильтрующая коробка выполнена в виде цилиндрического корпуса из металла или прочного полимерного материала. Имеет винтовую резьбу для крепления к маске. Внутри коробки расположен поглощающий слой (шихта), состоящий из активированного угля и фильтр из стекловолокна, для улавливания аэрозольных частиц.

Фильтрующий противогаз крепится к голове при помощи оголовья. Оно имеет центральную часть, располагаемую на затылочной области головы, и пять лямок с пряжками и фиксаторами, обеспечивающими плотное прилегание к лицу.

Действие фильтрующего противогаза основано на естественном химическом процессе, в результате которого отравляющий газ проходит через активированный уголь и соединяется с ним. Очищенный воздух поступает в маску для дыхания.

Некоторые вредные вещества с небольшим молекулярным весом и низкой температурой кипения способны просочиться сквозь слои активированного угля. Чтобы этого избежать в фильтрующую коробку устанавливают дополнительные компоненты, способные «утяжелить» молекулы газа. В качестве «утяжелителей» используют оксидные соединения на основе хрома, меди и других металлов.

Важно! После истечения срока годности фильтры необходимо заменить. В зависимости от степени загрязнения воздуха срок может колебаться от 10-15 мин. до нескольких суток.

Изолирующий противогаз (ИП)

Такие модели противогазов оснащены компрессионной коробкой, которая позволяет использовать их независимо от степени и типа загрязнения воздуха. Применяется при недостаточном количестве кислорода в воздухе (меньше 18%). Отличие от фильтрующих противогазов – человек получает воздух из дополнительного защищенного источника и не вдыхает его из вне. Как и фильтрующий, способен защитить органы дыхания, полностью закрывает голову.

Состоит из таких частей:

  • шлем-маска – служит для эффективной защиты органов дыхания, подачи кислорода и выведения углекислого газа. Имеет очковой узел, соединительные выводящие трубки и обтюратор. Оснащена надежной системой крепления на голове, переговорным устройством для удобства коммуникации и специальным креплением для работы под водой;
  • клапан избыточного давления;
  • регенеративный патрон в который поступает выдыхаемый углекислый газ;
  • дыхательный мешок.

По способу подачи кислорода в шлем-маску существует два вида изолирующих противогазов: автономный и шланговый.

Автономный

Изолирующий противогаз автономного вида оснащен баллоном со сжатым кислородом. При вдохе человек получает порцию чистого воздуха и выпускает углекислый газ через специальный поглотитель.

Чаще всего применяются специально обученными людьми-спасателями при тушении пожаров и проведении спасательных работ.

Шланговый

Этот вид противогаза отличается от автономного тем, что имеет длинные трубки, которые тянутся к баллону с кислородом. Подача свежего воздуха осуществляется при помощи компрессора.

Шланговые дыхательные аппараты применяют в закрытых помещениях, герметичных емкостях, колодцах глубиной до 40 м.

На заметку! Существуют комбинированные противогазы, в которых основная подача воздуха осуществляется через шланг. При необходимости, в чрезвычайной ситуации его можно заменить на баллон со сжатым кислородом.

Виды противогазов по сфере применения

Каждый вид противогазов предназначен для разных ситуаций. Поэтому их разделяют на несколько типов: специальные военные, обычные гражданские, промышленные и детские.

Военный противогаз (ПМК)

Этот вид противогазов включен в список вещей, необходимых для стандартной экипировки военнослужащих. Они обладают повышенным уровнем защиты и надежности. Особенность – постоянная модернизация моделей для увеличения поля зрения и облегчения веса.

Примеры моделей военных противогазов:

  • МПГ – усовершенствованная модель фильтрующего гражданского аналога ГП-5. Отличается наличием черной маски, со специальными отверстиями для ушей, и небольшими габаритами. Имеет мембрану для переговоров.
  • ПМК-3 – современный фильтрующий противогаз с широкой обзорной маской. В комплекте есть два дополнительных фильтра, защищающих от хлора и аммиака. Выдерживает температуру воздуха от -40…+50ºС и влажность свыше 95-98 градусов. Предназначен для защиты от радиоактивного и светового излучения в случае ядерной атаки, от бактериальной и токсической атаки.
  • ИП-4 и ИП-5 – изолирующие компактные противогазы, предназначенные для военнослужащих общего направления. ИП-4 отличается небольшим весом и компактностью, используют только для спасательной работы на суше, защищает от любой вредной примеси в воздухе независимо от ее концентрации. ИП-5 – с большим сроком действия защиты, применяют при глубинных работах до 7 м и для выхода из затонувших объектов.

Гражданский противогаз (ГП)

Для гражданского населения предусмотрены только противогазы с фильтрующим устройством. Это объясняется тем, что для пользования изолирующими видами необходима специальная подготовка и навыки.

Примеры моделей ГП:

  • ГП-5 – предназначен для защиты от радиации и токсических веществ различного действия, например, нервно-паралитического, кожно-нарывных, веществ на основе синильной кислоты, от угарного газа (если в комплект входит гопкалитовый патрон). Время защиты зависит от вещества и составляет от 2 до 6 часов. Затем фильтр необходимо заменить или покинуть зараженное место.
  • ГП-7 – защищает взрослое гражданское население от химических веществ (кроме аммиака, оксидов азота и углерода), радиоактивной пыли и аэрозолей на основе биологических веществ. Помимо гражданских лиц может применятся аварийно-спасательным личным составом МЧС и гражданской обороны.
  • ГП-7В – это улучшенная модификация ГП-7, оснащенная специальным приспособлением для питья воды из армейской фляги, не снимая противогаз. Предназначен для защиты человека от радиоактивной пыли, радионуклидов йода и его соединений, а также от химических и бактериальных веществ.

Промышленный противогаз (ВК)

Для промышленных нужд чаще всего используют противогазы изолирующего типа. Это связано с тем, что с фильтрующим противогазом происходит больше травм рабочих. Каждый человек на предприятии проходит специальный инструктаж и подготовку по работе с ним. Применяют в экстренных аварийных ситуациях или как временную меру защиты.

Важно! Каждый вид ВК обеспечивает защиту от конкретного ядовитого вещества.

Модели промышленных противогазов:

Устройство противогаза

Устройство противогаза зависит от области его применения. В настоящее время существует множество вариантов моделей противогазов, отличающихся по назначению и конструкции. Используемые для защиты дыхательных путей от вредных примесей, в зависимости от их состава и концентрации, все противогазы делят на фильтрующие и изолирующие. Устройство этих противогазов заметно отличается.

Из чего состоит лицевая часть противогаза

Лицевая часть (маска противогаза) обычно изготавливается из резины черного или серого цвета и состоит из обтекающего корпуса, очкового узла, обтекателя, клапанной коробки.

Устройство лицевой части,в разных марках противогазов также может быть разным. Противогазы могут иметь маску (или шлем маску), герметично закрывающую лицо, волосы и уши, а модели, например, военной направленности, или общевойсковые противогазы, из-за необходимости лучшей слышимости во время учений или военных действий, имеют маску, не закрывающую уши, или со сквозными вырезами для ушных раковин. Кроме того, маски противогазов отличаются и по размеру.

Очковые узлы, помимо стандартного расположения, могут иметь фронтальное положение – при необходимости работы с оптическими приборами. Для наиболее лучшей видимости, некоторые модели оснащаются стёклами с увеличенными углами обзора, или же одним панорамным стеклом.

Обтекатели обеспечивают хорошую видимость при использовании противогаза путем обдува стекол вдыхаемым воздухом.

Клапанная коробка состоит из клапана вдоха и выдоха и служит для распределения потоков воздуха в подмасочном пространстве. Клапан вдоха направляет очищенный отфильтрованный воздух под маску, а затем и в органы дыхания, а клапан выдоха предназначен для выхода выдыхаемого воздуха из под маски.

Читайте также  Инструкция по эксплуатации противогаза гп 7

Также, некоторые модели оснащаются переговорным устройством, устройством для подачи жидкостей и утеплительными манжетами или средством против запотевания стекол.

Переговорное устройство предназначено для качественной передачи речи и может быть вмонтировано в корпус противогаза, а может быть разборным. В случае разборного устройства, маски противогаза имеют специально предназначенные для него коробки и запасные переговорные мембраны.

Устройство для подачи жидкостей предполагает возможность приема жидкости, не снимая противогаз, из специальной фляги.

Незапотевающие пленки предохраняют стекла противогаза от запотевания, и могут быть односторонние и двухсторонние. Они вставляются в специальные пазы на очковом узле на внутренней стороне и фиксируются резиновыми прижимными кольцами. Утеплительные манжеты используются при отрицательных температурах с целью предохранения очков от обмерзания.

Устройство фильтрующих противогазов

Фильтрующие противогазы (гражданские, промышленные) имеют в своем составе специальные элементы, предназначенные для фильтрации поступающего в организм воздуха. При этом сам воздух только очищается от вредных примесей, поэтому для поступления достаточного количества кислорода, в загрязненной окружающей среде концентрация кислорода должна быть не менее 17%.

Основная и отличительная часть в устройстве фильтрующего противогаза – это фильтрующе-поглощающая коробка (фильтр противогаза).

В состав такой коробки входит противоаэрозольный фильтр и поглощающая шихта. Для предотвращения попадания в органы дыхания опасных для здоровья паров, аэрозолей, дымов служит противоаэрозольный фильтр, представляющий из себя плотную сетку, на волокнах которой задерживаются вредные вещества. Для защиты от паров и газов в состав коробки входит шихта из активированного угля, поглощающая своей поверхностью опасные выделения.

Устройство изолирующих противогазов

Изолирующие противогазы полностью изолируют органы дыхания от загрязненной окружающей среды. Такие аппараты обеспечивают организм очищенным воздухом, путем регенерации выдыхаемого воздуха и обогащением его кислородом с помощью регенеративного патрона и дыхательного мешка.

В устройство изолирующих противогазов входит регенеративный патрон с пусковым устройством, дыхательный мешок, а также каркас и клапан избыточного давления. Во многих моделях дополнительно для обогащения воздуха кислородом в дыхательном мешке, имеется кислородный баллон со сжатым воздухом.

Регенеративный патрон состоит из корпуса, заполненного кислородосодержащим веществом, двух крышек и устройства запуска и предназначен для очистки выдыхаемого воздуха от углекислого газа, преобразуя его таким образом в пригодный для дыхания.

Пусковое устройство состоит из пускового брикета, ампулы с серной кислотой, устройства для ее разбивания и служит для мгновенного выделения первых порций кислорода, а также разогрева регенеративного продукта в патроне путем выделения из ампулы серной кислоты.

Дыхательный мешок служит своего рода хранилищем для очищенного от углекислого газа воздуха, и затем обогащенного кислородом или в регенеративном патроне, или путем подачи кислорода в дыхательный мешок из кислородного баллона.

Клапан избыточного давления на дыхательном мешке состоит из двух клапанов – прямого и обратного – для выпуска лишнего кислорода из мешка и для предотвращения попадания загрязненного воздуха в мешок соответственно.

Регенеративный патрон и дыхательный мешок прикрепляются к каркасу с разных сторон. Каркас предохраняет дыхательный мешок от механических повреждений.

Устройство шланговых противогазов

Отличительной составляющей шлангового противогаза является 10, 20 или 40 метровый шланг, по которому идет подача чистого воздуха. Такие устройства могут применяться при повышенной концентрации опасных выделений, или даже при полном недостатке кислорода, т.к. пригодный для дыхания воздух поступает по шлангу исключительно из чистой атмосферы. 10-метровые шланги обычно присутствуют у противогазов с естественной подачей воздуха, а при работе на более удаленных расстояниях используют воздуходувки – длина шлангов тут может быть 20 или 40 метров.

Помимо шланга и лицевой части, устройство таких противогазов предполагает наличие двух гофрированных трубок – соединяющих маску со шлангом и шланг с противопыльным фильтром, а также клапана выдоха.

Кроме того, шланговые противогазы могут отличаться и по способу хранения шланга – в сумке или на барабане. Барабан используется в противогазах с длиной шлангов 20 или 40 метров, что облегчает перенос и использование таких аппаратов, а также защищает шланг от перекручивания и механических повреждений.

Шланговые противогазы обязательно комплектуются спасательным поясом и сигнальной веревкой.

Противогазы: виды и назначение

Противогаз – это специальное устройство, необходимое для защиты дыхательных путей, слизистой глаз, кожи лица человека от воздействия отравляющих и радиоактивных веществ. Впервые противогазы стали использоваться во время Первой мировой войны, когда для ведения боя помимо огнестрельного оружия применялись химические вещества. Первая страна, применившая химическое оружие и соответственно средства индивидуальной защиты от него, была Германия. Солдатам выдавался первый вариант противогаза, состоящий из маски, изготовленной из резины, двух окуляров для глаз и цилиндрического фильтра, присоединенного к маске.

Первый противогаз в России был создан также в 1915 году русским ученым-химиком Зеленским Н. И.. Состоял такой противогаз из резиновой маски и фильтрующей коробки, наполненной активированным углем.

Противогазы: виды и назначение

Изучая противогазы, виды и назначения этих средств защиты, нужно выделить следующие виды противогазов:

  • гражданские;
  • войсковые;
  • промышленные

Гражданские противогазы размещаются в местах большого скопления людей, чтобы в случае химической атаки гражданское население смогло воспользоваться ими и спастись от ядовитого и зараженного воздуха. Гражданские противогазы состоят из простейших элементов, позволяя даже не знающему человеку легко воспользоваться ими.

Войсковые противогазы оснащены дополнительными специальными атрибутами, такими как шланг для всасывания воздуха и его качественной обработки. Предполагается, что солдат, даже во время химической атаки, может выполнять поставленные задачи и атаковать врага.

[attention type=green]Промышленные противогазы изготавливаются по особой технологии, предполагающей многократную обработку ядовитого воздуха. Промышленные противогазы обычно встроены в костюм защиты или ОЗК.[/attention]

Противогазы подразделяются по способу защиты и типу конструкции на 2 вида:

  • Фильтрующие;
  • Изолирующие

Фильтрующие противогазы состоят из фильтрующей коробки, которая сохраняет органы дыхания от химического воздействия путем очищения вдыхаемого человеком воздуха.

Таким образом, используя фильтрующий противогаз, человек, дышит очищенным с помощью фильтра воздухом. Необходимость в замене фильтрующей коробки затрудняет использование противогаза. Это единственный недостаток фильтрующих противогазов. Срок службы фильтра может составлять от нескольких десятков минут до нескольких суток.

Изолирующие противогазы полностью универсальны и обладают более высокой степенью защиты человека от воздействия химических веществ. Изолирующие противогазы применяют в условиях недостатка кислорода. Основная особенность и преимущество данного типа противогазов состоит в том, что человек дышит не очищенным воздухом, вдыхаемым извне, а заранее приготовленным чистым воздухом из заранее приготовленного источника.

Изолирующие противогазы делятся на два вида:

  • автономные дыхательные аппараты – включают в себя компрессорную коробку, с помещенным в нее баллоном со сжатым воздухом;
  • шланговые респираторы – воздух подается по шлангу от внешнего источника, например, трубопровода сжатого воздуха

Недостаток изолирующих противогазов состоит в том, что его использование ограничено количеством сжатого воздуха, находящегося в баллоне. Чаще всего это не более 3 часов. Помимо этого вес полной комплектации изолирующего противогаза может достигать 5 кг, что затрудняет передвижение человека.

Из чего состоит противогаз

Строение противогаза зависит от способа защиты и типа конструкции этого средства защиты.

Все фильтрующие противогазы состоят из фильтрующе-поглощающей коробки (ФПК) и лицевой части. Для удобства хранения противогазы помещаются в специальную противогазовую сумку. Также в комплект входит резиновая пробка, закрывающая отверстие фильтрующей коробки.

Основная задача фильтрующе-поглощающей коробки – очистка вдыхаемого воздуха от радиоактивных и химических элементов. ФПК состоит из специальных поглотителей и фильтра дымовой защиты. Воздух, вдыхаемый человеком, проходит сначала через фильтр, очищаясь от частиц пыли и дыма, затем через поглотители, которые очищают воздух от ядовитых частиц.

Лицевая часть противогаза представляет собой резиновую маску, которая предназначена для защиты слизистой глаз, кожи лица и подведения очищенного воздуха к органам дыхания. Резиновая шлем-маска представлена в 5 размерах и включает в себя очковые узлы, обтекатели, клапанные блоки и клапанную коробку.

Очковый узел состоит из смотровых стекол и прижимного стекла, позволяющего крепить незапотевающую пленку.

[attention type=green]Задача клапанной коробки распределять вдыхаемый и выдыхаемый воздух. Клапанная коробка состоит из клапана вдоха и двух клапанов выдоха.[/attention]

Фильтрующе-поглощающие коробки могут иметь различные габариты в зависимости от модификации противогаза и сферы его применения.

Как правильно надевать противогаз

О том как правильно надевать противогаз каждый из нас неоднократно слышал на уроках ОБЖ.

Противогаз может находиться в одном из трех положений:

  • походном;
  • наготове;
  • боевом

Походное положение предполагает ношение противогаза в специальной сумке. Для перевода противогаза в «походное» положение необходимо выполнить следующий алгоритм действий:

  • накинуть ремень сумки на правое плечо, разместив саму сумку на левом бедре;
  • отстегнуть клапан сумки, вынуть противогаз и удостовериться в правильной фиксации ФПК, удовлетворительном состоянии клапанов и стекол очкового узла;
  • в случае обнаружение неисправностей, загрязнения стекол и других дефектов устранить их;
  • положить противогаз обратно в сумку, зафиксировав ее поясной тесьмой, чтобы не мешала при ходьбе

Для перехода в положение «наготове» необходимо освободить клапан сумки и расслабить тесемки головного убора. Положение «наготове» — промежуточное, при котором нужно быть готовым в любую минуту перейти в положение «боевое».

После команды «газы», «химическая тревога» или по собственному усмотрению противогаз переводится в положение «боевое».

Читайте также  Где изобрели противогаз

Принцип действий после команды «газы»:

  • Задержать дыхание и закрыть глаза;
  • Снять головной убор, каску или шлем;
  • Извлечь противогаз из сумки;
  • Взять противогаз за уплотнения края у нижней части резиновой маски обеими руками таким образом, чтобы снаружи оставались только большие пальцы;
  • Разместить нижнюю часть маски под подбородком;
  • Резким движением рук вверх натянуть резиновую маску на голову;
  • Сделать полный выдох, открыть глаза и возобновить дыхание

Приведенные выше приемы быстрого и правильного надевания противогаза применимы в том случае, если человек находится в вертикальном положении.

Также различают способы надевания противогаза в положении лежа, в условиях преодоления водных преград или на раненого человека.

Помимо стандартизированного способа надевания противогаза существует и альтернативные, которые по заверениям их создателей намного легче и универсальнее.

Пример – с помощью указательных и больших пальцев руки берете за стороны противогаза в том месте, где должны находиться щеки. Натягиваете противогаз на голову, при этом начинаете не с подбородка, а с верхней части лица.

[attention type=green]Норматив по надеванию противогаза – 10 секунд. За это время человек должен перевести противогаз из положения «походное» в положение «боевое». Для достижения такого результата необходимо заранее потренироваться.[/attention]

Противогаз хомяк

Противогаз хомяк был принят на вооружение Советской Армии в 1973 году. «Хомяк» представляет собой бескоробочный фильтрующий противогаз, время фильтрации которого не превышает 20 минут.

Противогаз «Хомяк» до сих пор пользуется большой популярностью у танкистов и десантников благодаря отсутствию выступающих частей, что очень удобно во время бега, прыжков с парашютом или стрельбе.

Преимущество противогаза «Хомяк» заключается в удобстве его использования и ношения. Свою популярность противогаз завоевал благодаря отсутствию громоздкой и тяжелой сумки, которая мешается в тесных условиях танка.

Подмасочник, расположенный в очковом узле, не позволяет стеклам запотевать. Удобное переговорное устройство позволяет разговаривать даже при надетом противогазе без искажения слов.

Главный недостаток противогаза «Хомяк» — бесполезность против боевых отравляющих веществ. К примеру, защитить организм от воздействия фосфорорганических веществ противогаз не способен, так как они могут попасть внутрь человека и через кожу.

Помимо этого ресурс противогаза ограничен 20-ю минутами. Неудобства возникают при замене фильтрующих элементов – для этого необходимо снять противогаз, вывернуть его и отстегнуть подмасочник.

В комплект противогаза «Хомяк» входят:

  • Сумка, выполненная из двухслойной плотной ткани;
  • Незапотевающие пленки из целлулоида, с желатиновым покрытием;
  • Мешок из водонепроницаемого материала;
  • Запасные мембраны переговорного устройства;
  • Запасные фильтры

Хранение и транспортировка противогазов «Хомяк» осуществляется при оптимальной температуре от 5 до 15 градусов. Иначе резина противогаза становится хрупкой и легко рвется. Не рекомендуется подвергать противогаз резким перепадам температуры, что может привести к образованию конденсата внутри фильтров.

В настоящее время противогаз «Хомяк» не состоит на вооружении Российской Армии. Модель считается устаревшей и малоэффективной, оставшиеся на складах образцы утилизируются.

Тем не менее, противогаз активно используют диггеры, «выживальщики», представители сферы ЖКХ и т.д.

Как же устроен изолирующий противогаз и как он работает

Как же устроен изолирующий противогаз и как он работает.

Противогаз — это приспособление, предохраняющее кожу лица и органы дыхания от воздействия летучих ядовитых химических веществ. Изолирующее устройство служит обязательным комплектом снаряжения как у военных, так и у гражданских лиц, работающих на вредных производствах или подверженных влиянию отравляющих веществ. Используется он работниками, участвующими в ликвидации последствий техногенных катастроф.

Строение противогаза

Изолирующий противогаз имеет следующее строение:

1- Лицевая часть. Она изолирует дыхательные пути и все лицо от окружающей агрессивной среды, направляя выдыхаемый человеком воздух в регенеративный патрон и, наоборот, подводит обратно очищенный там от углекислого газа воздух в органы дыхания.

2- Пусковой брикет. В первые минуты пользования противогазом он обеспечивает процесс дыхания и автоматически приводит в действие работу патрона.

3- Утеплительный чехол. Без него обмен воздушными смесями проходит не так интенсивно, особенно когда приходится работать под водой. Патрон выделяет меньшее количество так необходимого кислорода для жизнедеятельности организма, и человек будет ощущать острую нехватку воздуха. Чехол — съемный.

4- Дыхательный мешок. Это просторный резервуар для воздуха при вдохе и выдохе. Он соединяет лицевую часть и регенеративный патрон от противогаза. Сделан из прорезиненной ткани. Имеет клапан для устранения избыточного давления и ниппели для присоединения к остальным частям устройства.

5- Клапаны. Прямой клапан служит для того, чтобы избыточный выдыхаемый воздух вышел из дыхательного мешка. Обратный клапан — для предохранения от случайного попадания воздуха из окружающей атмосферы или воды при работе под водой.

6- Каркас. Защищает дыхательный мешок от сдавливания и механического повреждения при эксплуатации.

7- Сумка. Там хранится защитное устройство во время переноски или для сбережения. Она защищает изделие от повреждений. Там же во внутреннем кармашке хранятся дополнительные незапотевающие пленки для очков.

8- Основное защитное приспособление — регенерирующий патрон.

Патрон РП-4

Данный патрон имеет форму цилиндра. Размеры его следующие: высота — 25 см и диаметр — 12,5 см. Пусковой брикет располагается в данной модели в самом патроне. Он служит для вдыхания в самом начале, при надевании противогаза. Далее пусковое приспособление запускает действие самого регенеративного патрона. В нем находится ампула с серной кислотой, а также специальное устройство для ее разбивания.

В собранном виде он помещается в гнезде каркаса.

Строение патрона

Патрон имеет металлический корпус с двумя крышками. Внутренняя часть наполнена веществом, содержащим кислород. На крышках имеются горловины и пусковое устройство.

На верхней части патрона располагается горловина для соединения патрона с соединительной трубкой и маской-шлемом через ниппельное устройство. Вторая горловина называется навнитная. Она приспособлена для накидной гайки пускового брикета, которое имеет чеку и пломбировку. Под ней внутри корпуса патрона РП-4 располагается сетчатый цилиндрический блок, в котором размещен пусковой брикет со стеклянной ампулой, в которой находится серная кислота. Снизу корпуса патрона тоже есть горловина, через которую он присоединяется к дыхательному мешку. Перед тем как собирать противогаз, все заглушки патрона снимаются, при хранении и транспортировке они были опломбированы.

Маркировка на данный патрон нанесена водостойкой мастикой на цилиндрическую часть. Вначале пишется название изделия — РП-4; затем — условное обозначение предприятия, на котором сделан патрон (цифрой), месяц и год (последние 2 цифры), номер партии; последняя строчка — номер патрона в данной партии.

Принцип работы

Основной принцип работы патрона изолирующего противогаза основан на поглощении влаги и углекислого газа, которые образовываются при дыхании человека, и выделении при помощи специального наполнения (регенеративного продукта) патрона кислорода. Серная кислота при разбивании ампулы разогревает это вещество и запускает реакцию выделения кислорода. До этого момента пусковой брикет обеспечивает поступление кислорода при вдохе.

После раздавливания ампулы с кислотой, она попадает поочередно на все слои, вызывая разложение брикета.

При этом проходит химическая реакция, в результате которой выделяется кислород, пар и тепло. Именно пар и тепло вызывают реакцию вещества, находящегося в патроне. После образования кислорода, он поступает в дыхательный мешок, соединительную трубку и в шлем-маску, через которую воздух идет уже в дыхательные пути.

Время действия

Для того чтобы выполнять работы в изолирующем противогазе, кислорода, вырабатываемого в патроне, хватит ненадолго. Если человек находится в состоянии покоя, то ему воздуха, обогащенного кислородом, хватит на три часа. Если же человеку приходится выполнять работу, то время пользования патрона значительно уменьшается, так как дыхание при нагрузках происходит интенсивнее. Например, при средних физических нагрузках патрона РП-4-01 хватит на 70 минут, а при сильных нагрузках — и вовсе на 45 минут.

Но если даже вы заменили регенерирующий патрон в изолирующем противогазе, то максимально допустимые нормы работы в нем составляют 8 часов.

Эксплуатировать устройство можно от -40 °С мороза до +40 °С в жарких условиях.

Обязательно нужно проверять и срок хранения. Такими изделиями пользуются крайне редко, разве что на тренировочных заданиях, поэтому нужно внимательно периодически проверять срок годности патрона. Его действие ограничено периодом в 7 лет. Потом придется его заменить.

Так как реакции в нем экзотермические, то патрон может в процессе работы разогреваться до высоких температур (90-100 градусов Цельсия), поэтому носить его нужно только в специальном чехле с прокладкой, предохраняющей тело человека от ожогов.

Признаки окончания работы патрона

Нужно быть внимательным в таких случаях:

— Если становится тяжело совершить полноценный вдох при выполнении работы с прежним усилием. Неполное наполнение дыхательного мешка противогаза.

— Если человек начинает ощущать дискомфорт: плохое самочувствие, тошноту, постоянную головную боль и начинающееся головокружение.

— Если вы ощущаете данные признаки, то необходимо заменить патрон на новый.

— Запрещается работать в противогазе до полного использования патрона. Нужно его менять при первых же признаках опустошения кислорода. Несоблюдение данного требования безопасности может привести к потере сознания и последующего удушения работника.

Меры безопасности при работе

— Перед тем, как надевать противогаз в рабочих условиях, нужно пройти обязательную подготовку, курс тренировок, а также медицинского освидетельствования.

Читайте также  Виды противогазов и их применение

— Перед началом эксплуатации необходимо проверить исправность противогаза, его правильную сборку и целостность патрона. Если патрон имеет неисправности, его нужно заменить на новый. Также обязательно проверяйте герметичность пускового брикета.

— Работать в одиночку нельзя. В помещении, где ведутся работы, должно находиться минимум два человека в противогазах.

— Сначала нужно убедиться, что пусковой механизм сработал и начал выделяться кислород. Только после этого входить в помещение с ядовитыми веществами.

— Если у вас возник перерыв в работе со снятием шлема-маски с головы, то надевать обратно его уже нельзя. Сначала нужно будет заменить регенеративный патрон на новый.

— Постоянно следить за своим самочувствием и при первых же признаках того, что действие патрона заканчивается, его нужно заменить на новый.

— Беречь тело от ожогов при нагревании патрона, особенно когда производится его смена.

— Нельзя допускать, чтобы на патрон попадала вода или другие органические вещества в момент, когда готовится противогаз к использованию. Также на пусковой брикет не должна попадать дополнительная порция кислорода.

— Категорически запрещено Хранение регенеративных патронов запрещено в собранном виде при температуре +35 °С, при прямых солнечных лучах, возле отопительных приборов, рядом с горючими веществами.

— Отработанные патроны нужно складировать отдельно от новых. Нельзя использовать при подготовке противогаза смазочные материалы.

— Если регенеративный патрон был в пользовании, его вторично применять уже нельзя.

— Не брать в работу патроны, в которых нарушена пломбировка.

— Смену отработанного патрона нельзя проводить в агрессивной среде, только в случае крайней необходимости.

— Запрещается надевать противогаз при температуре ниже 40 градусов.

Утилизация

Для защиты окружающей среды подлежат использованные регенеративные патроны утилизации. Их нельзя просто закопать или сжечь. Нужно полностью обезвредить неорганические соединения, добавляя в брикет кристаллический хлорид кальция и дистиллированную воду. После реакции проводится отфильтровка слоев и просушка. Это сложный процесс, который проводится долго и в лабораторных условиях.

Противогазы: виды, устройство, применение и назначение

Противогазы – это средства для защиты органов дыхания, зрения и кожного покрова от опасных веществ, находящихся в воздухе. Мы предлагаем вам ознакомиться с различными типами и видами противогазов. Вы узнаете об особенностях конструкции средств защиты, как выбрать противогаз, как правильно его одевать и что запрещено делать при ношении. Прочитайте самую полную инструкцию к гражданским противогазам.

Что такое противогаз и для чего он предназначен

Противогазы подразделяются на различные типы и виды, они зависят от особенностей конструкции и области их применения. Далее мы рассмотрим, какие модели противогазов применяются в конкретных ситуациях. Назначение противогазов различное:

  • Защита гражданского населения, расположенного в радиусе заражения сильнодействующими ядовитыми веществами (СДЯВ) для безопасного перемещения.
  • Защита при военном применении бактериологического, химического оружия (выполнение боевых заданий в зараженных условиях).
  • Защита персонала промышленных предприятий, взаимодействующего на работе с СДЯВ.
  • Погружение в воду (при помощи изолирующего противогаза).
  • Работа в задымленных помещениях (службы спасения, пожарные).
  • Проведение работ и спасательных операций в помещениях с распыленными аэрозолями.
  • Работа с аэрозольными веществами в быту (при опрыскивании садовых участков).

Типы противогазов

По внутреннему устройству и способу защиты выделяют два основных типа: противогазы фильтрующие и изолирующие. Гражданские фильтрующие противогазы (ГП) оборудованы коробкой с фильтром, она позволяет при вдыхании производить доочистку воздуха. Человек вдыхает тот же воздух, что находится вокруг него, но без вредоносных примесей. Фильтры подходят для конкретных типов отравляющих веществ, они легко заменяются.

Изолирующий противогаз (ИП) снабжен компрессорной коробкой и применяется при нехватке кислорода в окружающей среде. Основное отличие от ГП: человек вдыхает воздух из защищенного источника и полностью изолирован от воздействия СДЯВ. Такой способ защиты универсален, его эффективность не имеет отношения к типу загрязнения воздуха. ИП подразделяются на автономные (у них имеется собственный баллон со сжатым воздухом) и шланговые (воздух в них попадает из внешнего источника при помощи длинного шланга).

Назначение изолирующего противогаза:

  • При содержании большого количества опасных веществ в воздухе.
  • При насыщении воздуха веществами, которые способны проходить сквозь фильтры ГП.
  • При условиях отсутствия кислорода и для подводных работ.

Виды противогазов по сфере применения

Противогазы используются в разных сферах жизнедеятельности, они делятся на несколько групп:

  • Гражданские (ГП).
  • Военные масочно-коробочные (ПМК).
  • Промышленные (ВК).
  • Детские и младенческие.

Гражданские противогазы применяются для сохранения здоровья людей при химической атаке и заражении воздуха. Они имеют простейшую конструкцию и устройство, в котором сможет разобраться каждый человек. Пользоваться ими можно после минимального инструктажа.

Войсковые противогазы имеют более сложное устройство и дополнены различными атрибутами (шланг, разные фильтры, баллон с воздухом и так далее). Даже по время применения ПМК солдат должен иметь возможность выполнять боевые задачи.

Промышленные устройства используются на опасных производствах, где превышена концентрация СДЯВ и при угрозе возникновения аварийных ситуаций. Детские и младенческие ГП отличаются уменьшенными размерами.

Составляющие противогазов

Внутренняя конструкция противогазов зависит от типа устройства. К основным составляющим элементам фильтрующего ГП относятся:

  • Лицевая часть (шлем-маска).
  • Съемная коробка с фильтром.
  • Клапаны вдоха и выдоха.
  • Переговорочное устройство.

Изолирующие противогазы вместо коробки с фильтиром оснащены шлангом, объединяющимся с патроном для регенерации воздуха или кислородным баллоном. Помимо этих частей, в конструкции присутствуют: утеплительный чехол, пусковой брикет, дыхательный мешок, сумка.

Устройство лицевой части у разных противогазов отличается. Некоторые модели герметично закрывают лицо, уши, заднюю часть головы. Другие виды (особенно военных противогазов) имеют отверстия для ушей или закрывают только лицо. Это сделано в целях улучшения слышимости в условиях тактических действий.

Принцип действия противогаза

Рассмотрим, как работает фильтрующий противогаз. Основная составная часть ГП – это фильтрующая коробка. Попадая в нее, воздух проходит несколько стадий очищения (это зависит от используемого фильтра). В качестве поглотителя опасных веществ применяется активированный уголь. Вследствие пористости и увеличенной активной поверхности угля, он задерживает некоторые вещества внутри себя.

Однако не все СДЯВ задерживаются обычным угольным фильтром. В этом случае к слою активированного угля прибавляется слой с химически-активным веществом (окись серебра, меди). Это провоцирует дополнительные реакции. Для защиты от дыма и аэрозолей используются особые типы фильтров: противоаэрозольные. Они состоят из многослойного волокнистого материала, задерживающего частицы.

Изолирующие модели противогазов основаны на другом принципе работы: они не фильтруют окружающий воздух, а позволяют человеку дышать без него. В специальном каркасе расположен регенерирующий патрон и дыхательный мешок, откуда воздух поступает к органам дыхания по системе трубочных соединений. Недостатками ИП является ограниченное время использования и тяжелая конструкция.

Как надевать противогаз

Грамотно надевать противогаз учат еще в школе на уроках Охраны безопасности жизнедеятельности. Это несложная последовательность действий. Их знание поможет спасти жизнь себе и своим близким. Работники опасных промышленных производств должны изучить инструкцию по противогазам.

Общепринято существует три положения средств защиты: «походное» (в специальной сумке), «наготове» (промежуточное состояние) и «боевое» (непосредственное применение).

Указания по надеванию противогаза и приведению его к состоянию боевой готовности:

  • Убрать любые посторонние предметы с головы.
  • Закрыть глаза.
  • Затаить дыхание.
  • Извлечь противогаз из сумки для хранения.
  • Взять лицевую часть внизу так, чтобы большие пальцы были снаружи маски, а остальные внутри.
  • Вставить подбородок в нижнюю часть средства защиты.
  • Надеть быстрым движением лицевую часть.
  • В случае появления складок или дискомфорта – повторить операцию снова.
  • Открыть глаза, начать дышать.

Как подобрать противогаз: основные правила

Для начала следует определиться с типом противогаза. ГП представлены различными моделями фильтрующего типа. Они могут отличаться степенью защиты, особенностями фильтров, дополнительными атрибутами для комфорта и безопасности. Однако основная задача – подобрать правильный размер ГП. От этого напрямую зависит его эффективность и надежность.

Для определения правильного размера устройства измерьте два основных параметра: обхват головы в вертикальной и горизонтальной части. Горизонтальное измерение проводится через брови и верхнюю часть ушей, вертикальное – через темя и подбородок. Оба показателя суммируются, и в итоге мы узнаем размер противогаза: от 0 до 4.

  • До 92 – 0.
  • От 92 до 95,5 – 1.
  • От 95,5 до 99 – 2.
  • От 99 до 102,5 – 3.
  • Более 102,5 – 4.

Некоторые противогазы оснащены регулируемыми ремешками, их размер можно немного корректировать. В ином случае, необходимо подбирать его максимально точно. Такими ремешками обычно снабжены модели ГП для детей и подростков. Корректно подобранный размер обеспечит не только безопасность, но и удобство при использовании.

Что нельзя делать при ношении

При ношении противогаза в чрезвычайных условиях категорически запрещено допускать его разгерметизацию. Иногда желание освободиться от тяжелого и неудобного устройства слишком велика, особенно в условиях физической активности или недостаточного поступления кислорода в легкие. Фильтрующая коробка пропускает небольшое количество кислорода, что приводит к неудобствам у людей с заболеваниями органов дыхания. Однако следует помнить, что даже небольшое попадание отравленного воздуха внутрь противогаза, сделает его применение лишенным смысла.
