Автоматическая пожарная сигнализация нормативные документы

Проектирование АПС СОУЭ и пожаротушение – от сотрудника МЧС в 2021 году

АПС и СОУЭ относятся к системам противопожарной защиты зданий и помещений, применяются для экстренного оповещения при возгораниях и задымлениях, доведения до людей информации путях и очередности эвакуации. Система пожаротушения включает комплект водных, водно-пенных, порошковых и газовых установок для немедленного тушения пламени до прибытия расчетов МЧС. При проектировании нового здания указанные системы могут разрабатываться наряду с основными решениями. Также можно заказать проектирование пожаротушения, оповещения и системы сигнализации для действующего здания.

Читайте в статье, для каких объектов необходимо спроектировать АПС, СОУЭ и систему пожаротушения, какие виды систем можно выбрать для разных типов зданий, где и как их нужно согласовать.

  1. Что такое АПС, СОУЭ, пожаротушение в строительстве и проектировании
  2. Нормативные акты
  3. Простыми словами
  4. Для каких объектов нужно проектирование систем пожаротушения, АПС, СОУЭ
  5. Кто может проектировать АПС, СОУЭ, пожаротушение
  6. Этапы и порядок проектирования АПС, СОУЭ, пожаротушения в 2021 году
  7. Какие документы оформляются после проектирования АПС, СОУЭ, пожаротушения
  8. Где согласовать АПС, СОУЭ, пожаротушение
  9. Примеры наших работ
  10. Сроки и стоимость
  11. Проблемы и сложности при проектировании АПС, СОУЭ, пожаротушения
  12. Список полезных документов
  13. Преимущества нашей компании
  14. Калькулятор стоимости Проектирования АПС, СОУЭ, пожаротушение
  15. Выводы
  16. Список использованной литературы

Что такое АПС, СОУЭ, пожаротушение в строительстве и проектировании

Под термином АПС понимается автоматическая пожарная сигнализация. В эту систему входят технические устройства, позволяющие обнаружить пожар, обработать и передать эту информацию на установки пожаротушения и оповещения, в том числе на пульт МЧС. Система АПС должна распознавать признаки возгорания и передавать информацию в автоматическом режиме, т.е. без дополнительной команды или действий со стороны человека.

СОУЭ является системой подачи сообщений о возникновении пожара в здании, о необходимости приступить к эвакуации, очередности и путях выхода наружу или в специальные места с противопожарной защитой. Технические устройства СОУЭ могут получать информацию в АПС в автоматическом режиме, включают в себя звуковые и световые элементы, средства обратной связи и управления. Установка АПС может передавать сигнал с небольшой задержкой, поэтому в проектах предусматриваются и ручные включатели.

Информация в статье содержит общую информацию, но каждый случай носит уникальный характер. По одному из наших телефонов можно получить бесплатную консультацию от наших инженеров — звоните по телефонам:

8 (499) 322-05-14 — Москва (наш адрес)

8 (812) 425-35-90 — Санкт-Петербург (наш адрес)

Все консультации бесплатны.

Системы пожаротушения могут работать автономно, автоматически, либо приводиться в действие в ручном режиме (возможно и комбинации указанных способов). Для разных типов зданий и помещений, либо материалов и веществ, есть специальные требования к виду тушащих средств. Например, в жилых зданиях применяются обычно водяные системы тушения. Также в системы пожаротушения входят устройства дымоудаления и очистки воздуха, пожарные трубопроводы.

Проектирование автоматических установок пожаротушения и других систем можно заказать в нашей компании. Чтобы рассчитать стоимость проектирования АПС и СОУЭ в калькуляторе, перейдите в конец статьи.

На основании проекта можно установить АПС и систему пожаротушения на новый или существующий объект

Нормативные акты

Для проектирования пожаротушения, АПС, СОУЭ применяются общие нормативные акты в сфере ПБ. Сюда входит Градостроительный кодекс РФ, Закон № 123-ФЗ, Постановление № 87. Также под разные виды систем есть специальные СП:

  • СП 3.13130.2009 под СОУЭ (скачать);
  • СП 5.13130.2009 под системы сигнализации и пожаротушения (скачать);
  • СП 4.13130.2009 для конструктивных и планировочно-объемных решений в сфере ПБ при проектировании объектов (скачать);
  • СП 12.13130.2009 для расчета категорий пожарной опасности помещений (скачать).

По СП автоматические установки пожарной сигнализации и пожаротушения можно выбрать разных типов. Также необходимо применять СП на другие системы объектов, связанные с обеспечением пожарной безопасности. Например, это касается систем водоснабжения, вентиляции и кондиционирования воздуха, правил размещения и эксплуатации электроустановок, требований к эвакуационным путям и выходам. Также отметим, что по СП автоматические установки пожарной сигнализации и пожаротушения обязательно проектируются и эксплуатируются на объектах с повышенными рисками. Закажите проектирование автоматических установок пожаротушения в ОО Смарт Вэй, чтобы устранить все риски на своем объекте. Калькулятор стоимости проектирования АПС и СОУЭ можно найти в этой статье.

Основные понятия для разработки регламента на системы противопожарной защиты Описание
Исправное состояние системы противопожарной защиты Состояние системы противопожарной защиты, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствуют требованиям нормативно-технической и (или) конструкторской (проектной) документации.
Мониторинг системы противопожарной защиты Непрерывно осуществляемый автоматизированный сбор данных, наблюдение за техническими параметрами системы противопожарной защиты, выполнением системой противопожарной защиты или ее отдельными элементами своих функциональных задач в целях фиксации и последующей аналитической обработки получаемой информации для подготовки необходимых решений по предупреждению и ликвидации негативных последствий, связанных с повреждением или неисправностью системы противопожарной защиты
Ремонт системы противопожарной защиты Комплекс технологических операций и организационных действий по восстановлению работоспособности, исправности и ресурса системы противопожарной защиты и/или ее составных частей.
Техническое обслуживание; ТО системы противопожарной защиты Комплекс технологических операций и организационных действий по поддержанию исправного состояния (исправности, работоспособности) системы противопожарной защиты при использовании по назначению, ожидании, хранении и транспортировании.

Простыми словами

Проектирование пожаротушения АПС и СОУЭ необходимо для обеспечения безопасности и людей на случай задымлений и возгораний. Использование указанных систем позволяет:

  • вовремя определить факт возгорания или задымления, подать соответствующие команды на другие системы защиты, на дежурный пульт МЧС;
  • незамедлительно уведомить жильцов, сотрудников или посетителей здания о пожарной тревоге, необходимости приступить к эвакуации;
  • начать эвакуацию граждан в соответствии с планами и схемами, в порядке очередности, утвержденной документами предприятия;
  • использовать собственные средства автоматического или ручного пожаротушения, полностью погасить очаг возгорания или локализовать его до прибытия пожарных.

Сейчас можно спроектировать полностью автоматические системы сигнализации, оповещения, тушения. Для дополнительной защиты граждан и имущества в указанные системы входят автономные устройства, позволяющие осуществлять эвакуацию даже при отключенном электричестве. В систему пожаротушения входят средства первичного тушения огня и индивидуальной защиты, позволяющие продлить относительно безопасный период нахождения в дыму, снизить вредные последствия от частиц горения. По СП автоматические установки пожарной сигнализации и пожаротушения можно выбрать для любого вида объекта.

Комментарий эксперта. Проверка надлежащей противопожарной защиты здания и помещения является обязательным этапом при вводе в эксплуатацию. Также работоспособность систем будет проверяться специалистами МЧС в ходе контрольных и надзорных мероприятий. Поэтому без проектирования АПС, СОУЭ и пожаротушения не обходится практически ни одно здание. Заказать проектирование автоматических установок пожаротушения и других систем систем можно в компании Смарт Вэй.

Для каких объектов нужно проектирование систем пожаротушения, АПС, СОУЭ

Каждое здание и помещение, предназначенное для проживания людей, общественной деятельности или производственных процессов должно соответствовать нормам пожарной безопасности. Нормативы защиты определяются по классу функциональной и конструктивной пожарной опасности, степени огнестойкости, категориям пожарной и взрывопожарной опасности. Последний показатель рассчитывается только для производственных и складских объектов. Все эти нюансы учитывает проектирование систем пожаротушения, СОУЭ и АПС в нашей компании.

Исходя из этих правил, проектирование АПС, СОУЭ, пожаротушения нужно:

  • для многоквартирных домов;
  • для любых типов производственных и складских помещений;
  • для общественных и социально значимых объектов (больницы, государственные учреждения, спортивные центры и т.д.);
  • для детских и образовательных заведений;
  • для торговых центров, иных мест массового скопления людей.

Для частных домов, некапитальных строений, ряда иных объектов также должны соблюдаться нормы ПБ. Однако оборудовать их системами АПС, СОУЭ и пожаротушения не обязательно. Такое решение может принять собственник, арендатор по своему усмотрению.

Читайте также  Схема эвакуации при пожаре ГОСТ

1. Общие положения

1.1. Настоящие нормы пожарной безопасности устанавливают основные требования по защите автоматическими установками пожаротушения (АУПТ) и пожарной сигнализацией (АУПС) 1) зданий, сооружений, помещений и оборудования на всех этапах их создания и эксплуатации и являются обязательными для исполнения организациями независимо от их ведомственной принадлежности и организационно-правовой формы.

1.1 (Измененная редакция, Изм . № 1)

1 Далее — автоматические установки

Наряду с настоящими нормами необходимо руководствоваться ведомственными (отраслевыми) перечнями, другими нормативными документами, утвержденными в установленном порядке по согласованию с Главным управлением Государственной противопожарной службы МВД России.

1.2. Под зданием в настоящих нормах понимается здание в целом или часть здания (пожарный отсек), выделенная противопожарными стенами 1-го типа.

Под нормативным показателем площади помещения в разделе 4 настоящих норм понимается часть здания или сооружения, выделенная ограждающими конструкциями, отнесенными к противопожарным преградам с пределом огнестойкости не менее 0,75 ч (перегородки EI 45, стены и перекрытия REI 45).

1.3. Тип автоматической установки пожаротушения , способ тушения, вид огнетушащих средств, тип оборудования установок пожарной автоматики определяются организацией-проектировщиком в зависимости от технологических, конструктивных и объемно-планировочных особенностей защищаемых зданий и помещений с учетом требований действующих нормативно-технических документов.

Здания и помещения, перечисленные в пунктах 2.9, 2.12, 2.13, 2.15, 2.16, 2.19, 4.17, 4.18, 4.19, 4.20, 4.21, 4.29-4.33, 4.35-4.47, 4.38, 4.39, 4.41 при применении автоматической пожарной сигнализации следует оборудовать дымовыми пожарными извещателями .

1.3. (Измененная редакция, Изм . № 1)

1.4. В зданиях и сооружениях, следует защищать соответствующими автоматическими установками все помещения независимо от площади, кроме помещений:

с мокрыми процессами (душевые, санузлы, охлаждаемые камеры, помещения мойки и т.п.);

венткамер (приточных, а также вытяжных, не обслуживающих производственные помещения категорий А или Б), насосных станций водоснабжения, бойлерных и др. помещений для инженерного оборудования здания, в которых отсутствуют горючие материалы;

помещений категорий В4 и Д по пожарной опасности;

1.4. (Измененная редакция, Изм . № 1)

1.5. Здания, сооружения и помещения, подлежащие оборудованию установками охранной и пожарной сигнализации, рекомендуется защищать охранно-пожарной сигнализацией.

1.6. Если площадь помещений, подлежащих оборудованию системами автоматического пожаротушения, составляет 40% и более от общей площади этажей здания, сооружения, следует предусматривать оборудование здания, сооружения в целом системами автоматического пожаротушения, за исключением помещений, перечисленных в п. 1.4.

1.7. АУПТ и АУПС должны проектироваться в соответствии с СНиП 2.04.09-84 «Пожарная автоматика зданий и сооружений» и другими нормативными документами, утвержденными в установленном порядке.

1.8. Категория зданий и помещений определяется в соответствии с НПБ 105-95 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности».

1.9. Защита наружных технологических установок с обращением взрывопожароопасных веществ и материалов автоматическими установками тушения и обнаружения пожара определяется ведомственными нормативными документами, согласованными с Главным управлением Государственной противопожарной службы МВД России и утвержденными в установленном порядке.

(Измененная редакция, Изм . № 1)

1.10. Здания, сооружения и помещения, не вошедшие в настоящий Перечень, оборудуются установками пожарной автоматики в соответствии с требованиями отраслевых (ведомственных) нормативных документов, утвержденных в установленном порядке.

1.11. Согласование проектов систем автоматической противопожарной защиты зданий, сооружений, помсещений и оборудования в подразделениях Государственной противопожарной службы проводится в соответствии со СНиП 11-01 и НПБ 03-93.

1.12. Перечень зданий и помещений, которые целесообразно оборудовать пожарной автоматикой с передачей сигнала о пожаре по радиотелекоммуникационной системе на центральный узел связи «01» Государственной противопожарной службы определяется УГПС (ОГПС) МВД, ГУВД, УВД субъекта Российской Федерации, исходя из их технических возможностей.

1.13. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией представлен в таблицах 1-4.

1.11-1.13 (Введены дополнительно, Изм . № 1)

Основные документы, содержащие требования к системам пожарной сигнализации

Если вы планируете установить на объекте защиты Нажмите для перехода на ПожВики систему пожарной сигнализации, то первым делом зададитесь вопросами: «Какая она должна быть?», «Какими нормативными документами это регулируется?». Сейчас мы дадим на них ответы.

«Пожарная сигнализация Нажмите для перехода на ПожВики — совокупность технических средств, предназначенных для обнаружения пожара Нажмите для перехода на ПожВики , обработки, передачи в заданном виде извещения о пожаре, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения Нажмите для перехода на ПожВики и включение исполнительных установок систем противодымной защиты, технологического и инженерного оборудования, а также других устройств противопожарной защиты».


В статье 83 Федерального закона № 123-ФЗ изложены требования к системам автоматического пожаротушения и системам пожарной сигнализации. Вот некоторые из них:

системы пожарной сигнализации должны обеспечивать подачу светового и звукового сигналов о возникновении пожара на приемно-контрольное устройство Нажмите для перехода на ПожВики в помещении дежурного персонала или на специальные выносные устройства оповещения, а в зданиях классов функциональной пожарной опасности Нажмите для перехода на ПожВики Ф1.1, Ф1.2, Ф4.1, Ф4.2 с дублированием этих сигналов на пульт подразделения пожарной охраны Нажмите для перехода на ПожВики без участия работников объекта и (или) транслирующей этот сигнал организации;

пожарные извещатели Нажмите для перехода на ПожВики и иные средства обнаружения пожара должны располагаться в защищаемом помещении таким образом, чтобы обеспечить своевременное обнаружение пожара в любой точке этого помещения;

ручные пожарные извещатели должны устанавливаться на путях эвакуации Нажмите для перехода на ПожВики в местах, доступных для их включения при возникновении пожара.

Еще одним документом в области системы пожарной сигнализации является свод правил СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности. Этот нормативный документ устанавливает требования пожарной безопасности к системам оповещения и управления эвакуацией людей Нажмите для перехода на ПожВики при пожарах в зданиях, сооружениях и строениях. Здесь также указаны типы СОУЭ и ее характеристики.

Также стоит выделить своды правил:

СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования», — устанавливает нормы и правила проектирования и последующего содержания систем пожарной сигнализации и автоматизации противопожарной защиты для зданий, сооружений, оборудования, наружных установок различного назначения, в том числе возводимых в районах с особыми климатическими и природными условиями.

СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Требования пожарной безопасности», — устанавливает требования пожарной безопасности, регламентирующие защиту зданий, сооружений, помещений и оборудования автоматическими установками пожаротушения и системами пожарной сигнализации при их проектировании, реконструкции, капитальном ремонте, изменении функционального назначения, а также при техническом перевооружении.

Работы по монтажу, настройке и сдаче в эксплуатацию объектовых и технических средств охранной, пожарной и охранно-пожарной сигнализации, устанавливаемых в зданиях, строениях, помещениях, должны соответствовать руководящему документу РД 78.145-93 «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ» и пособию к нему.

Также существует ряд других документов, на которые стоит обратить внимание:

ГОСТ 12.1.004-91 ССБТ «Пожарная безопасность. Общие требования», — устанавливает общие требования пожарной безопасности к объектам защиты различного назначения на всех стадиях их жизненного цикла: исследование, разработка нормативных документов, конструирование, проектирование, изготовление, строительство, выполнение услуг (работ), испытание и т.д.;

ГОСТ 26342-84 «Средства охранной, пожарной и охранно-пожарной сигнализации. Типы, основные параметры и размеры», — распространяется на технические средства охранной, пожарной и охранно-пожарной сигнализации обыкновенного, пыле- и водозащищенного исполнения по ГОСТ 12997 [извещатели, приборы приемно-контрольные и др.], предназначенные для защиты объектов народного хозяйства, квартир и других мест хранения личного имущества граждан от несанкционированного проникновения человека (далее — проникновение) и (или) пожара, и устанавливает типы, основные параметры и размеры этих средств;

Читайте также  Профессиональный стандарт специалист по пожарной безопасности

ГОСТ Р 54101-2010 «Средства автоматизации и системы управления. Средства и системы обеспечения безопасности. Техническое обслуживание и текущий ремонт», — устанавливает требования к организации и порядку проведения работ по техническому обслуживанию и текущему ремонту при использовании по назначению смонтированных в зданиях и сооружениях средств автоматизации и систем управления, установок, комплексов, систем, технических средств: автоматического пожаротушения и пожарной сигнализации, автоматизации противодымной вентиляции, охранной сигнализации, в том числе протяженных и локальных объектов, охранных технических средств, противокриминальной защиты, средств обнаружения, средств управления ими; контроля и управления доступом, охранного телевидения, иных стационарных технических средств наблюдения, оповещения и управления эвакуацией людей при пожаре и иных чрезвычайных или критических ситуациях; мониторинга состояния конструкций, оборудования и среды.

Все эти нормативные документы в области пожарной безопасности Нажмите для перехода на ПожВики регулируют требования к системам пожарной сигнализации. Их исполнение строго необходимо. Ведь именно пожарная сигнализация первой определяет, что возник пожар, и оповещает о нем всех, кто находится в здании. Поэтому, если вы хотите установить пожарную сигнализацию на своем объекте защиты, эти документы обязательны для изучения.

Нормативные документы при проектировании пожарной сигнализации

  • 28 Июн, 2020
  • By mpbadmin
  • 0 Comments
  • Статьи

В данной статье рассмотрим основные нормативные документы которыми руководствуются специалисты в области пожарной безопасности при проектировании системы пожарной сигнализации, разработке Технического задания, проверке разработанной проектной и рабочей документации зданий и сооружений различного назначения, в том числе возводимых в районах с особыми климатическими и природными условиями.

В данный перечень входит основная доля объектов:

  • Здания общественного и административно-бытового назначения;
  • Жилые здания;
  • Здания предприятий торговли;
  • Здания складов.
  • Кабельные сооружения;

В данной статье не будет рассматриваться проектирование системы пожарной сигнализации для:

  • зданий и сооружений, проектируемых по специальным нормам;
  • технологических установок, расположенных вне зданий;
  • зданий складов с передвижными стеллажами;
  • зданий складов для хранения продукции в аэрозольной упаковке;
  • зданий складов с высотой складирования грузов более 5,5 м

документация данных зданий, сооружений и установок разрабатывается по отраслевым нормам, специальным техническим условиям и другим регламентирующим документам.

Примеры проектной документации для технологических установок расположенных вне зданий, получившие положительное заключение в ФАУ «Главгосэкспертиза России» и других экспертных органах, мы рассмотрим в следующих статьях.

Технический регламент о требованиях пожарной безопасности

Итак, начнем с Федерального закона N 123-ФЗ «Федеральный закон от 22.07.2008 N 123-ФЗ «Технический регламент о требованиях пожарной безопасности», положения данного Федерального закона обязательны для исполнения при:

1) проектировании, строительстве, капитальном ремонте, реконструкции, техническом перевооружении, изменении функционального назначения, техническом обслуживании, эксплуатации и утилизации объектов защиты;

2) разработке, принятии, применении и исполнении технических регламентов, принятых в соответствии с Федеральным законом «О техническом регулировании», содержащих требования пожарной безопасности, а также нормативных документов по пожарной безопасности;

(в ред. Федерального закона от 10.07.2012 N 117-ФЗ).

3) разработке технической документации на объекты защиты.

Документ стоит изучить если Вы начинающий проектировщик и ранее с ним не сталкивались. Информация касательно систем обеспечения пожарной безопасности представлена по большей части в главе №19 где описываются требования к составу и функциональным характеристикам систем обеспечения пожарной безопасности зданий и сооружений, требования к применяемой кабельной продукции, способу прокладки, взаимосвязь с системой дымоудаления, системой оповещения и управления эвакуацией, общие требования к размещению пожарных извещателей в том числе и ручных.

Свод правил и норм проектирования

Следующий документ в нашем списке (скорей всего это первый документ которым руководствуются проектировщики АПС) — свод правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».

СП 5.13130.2009 разработан в соответствии со статьями 42, 45, 46, 54, 83, 84, 91, 103,

104, 111 — 116 Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о

требованиях пожарной безопасности», является нормативным документом по пожарной

безопасности в области стандартизации добровольного применения и устанавливает нормы и

правила проектирования автоматических установок пожаротушения и сигнализации.

Несмотря на то что СП 5.13130.2009 является добровольного применения, чаще всего при выдачи замечаний эксперты ссылаются именно на этот нормативный документ.

Требования к системам пожарной сигнализации приведены пунктах 13 – 17 и далее в приложениях.

По сравнению с Федеральным законом № 123-ФЗ в СП 5.13130.2009 приведены общие положения при выборе пожарных извещателей, требования по размещению извещателей дымовых, линейных, тепловых, извещателей пламени и ручных извещателей.

Площадь, контролируемая одним точечным дымовым пожарным извещателем, а также максимальное расстояние между извещателями, извещателем и стеной, за исключением случаев, оговоренных в 13.3.7 СП 5.13130.2009, но не превышая величин, указанных в технических условиях и паспортах на извещатели конкретных типов, определяется по таблице 13.3 СП 5.13130.2009. Также есть подобная таблица и для линейных дымовых пожарных извещателей.

СП 5.13130.2009 является документом с которого начинается проектирование пожарной сигнализации нового объекта, если Вы начинающий проектировщик то мы рекомендуем тщательно изучить документ, проанализировать с какими инженерными системами на будующем объекте АУПС будет взаимосвязана, на какое оборудование будете передавать сигналы о пожаре, каким образом (в автоматическом режиме или при участии дежурного персонала) будет происходить передача сигнала о пожаре в пожарную часть отвечающую за тушение пожара объекта и многих других нюансов.

Понимание многих требований и технических решений указанных в нормативной документации приходит с опытом.

Нормативные документы

Ниже представлен перечень нормативных документов которые следует учитывать при разработке пожарной сигнализации, автоматизации систем противопожарной защиты (дымоудаления, вентиляции, подпора воздуха и других систем) на которые детально не будет останавливаться.

ГОСТ Р 21.1101-2013 Основные требования к проектной и рабочей документации;

Постановление правительства РФ от 16 февраля 2008г. № 87 «О составе разделов проектной документации и требованиях к их содержанию»;

Федеральный закон от 22.07.2008г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (принят ГД ФС РФ 04.07.2008г.);

СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования;

СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности;

СП 6.13130.2013 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности;

СП 48.13330.2011 Организация строительства;

Р 78.36.039-2014 Рекомендации. Технические средства систем безопасности объектов. Обозначения условные графические элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения;

РД 78.145-93 Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ;

СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности

Правила устройства электроустановок (ПУЭ). Издание 7.

Актуальные версии нормативных документов представлены в свободном доступе в сети интернет.

СП 486.1311500.2020 Системы противопожарной защиты.

Вложение Размер
Скачать СП 486.1311500.2020 Системы противопожарной защиты. doc 83.13 КБ
Скачать СП 486.1311500.2020 Системы противопожарной защиты pdf 458.98 КБ
  1. Область применения
    1. Настоящий свод правил устанавливает требования пожарной безопасности, регламентирующие защиту зданий, сооружений, помещений и оборудования автоматическими установками пожаротушения (далее — АУЛ) и системами пожарной сигнализации (далее — СПС) при их проектировании, реконструкции, капитальном ремонте, изменении функционального назначения, эксплуатации, а также при техническом перевооружении. При этом указанные АУП и СПС должны проектироваться в соответствии с требованиями свода правил «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования» и свода правил «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» соответственно.
    2. Для зданий и сооружений, на которые введены отдельные нормы в соответствии с действующим законодательством в области стандартизации и технического регулирования, в случае наличия противоречий между указанными нормами и настоящим сводом правил следует руководствоваться более высокими требованиями.
    3. Настоящий свод правил может быть использован при разработке специальных технических условий для объектов защиты.
  2. Нормативные ссылки
Читайте также  Административная ответственность за нарушение правил пожарной безопасности

В настоящем своде правил использованы нормативные ссылки на следующие документы:

«СП. Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»;

«СП. Свод правил. Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования»;

«СП 1.13130.2020. Свод правил. Системы противопожарной защиты. Эвакуационные пути и выходы»;

«СП 6.13130.2013. Свод правил. Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности»;

«СП 7.13130.2013. Свод правил. Отопление, вентиляция, кондиционирование. Требования пожарной безопасности»;

«СП 120.13330.2012. Свод правил. Метрополитены. Актуализированная редакция СНиП 32-02-2003»;

«СП 153.13130.2013. Свод правил. Инфраструктура железнодорожного транспорта. Требования пожарной безопасности»;

«СП 155.13130.2014. Свод правил. Склады нефти и нефтепродуктов. Требования пожарной безопасности»;

«СП 156.13130.2014. Свод правил. Станции автомобильные заправочные. Требования пожарной безопасности»;

«СП 364.1311500.2018. Свод правил. Здания и сооружения для обслуживания автомобилей. Требования пожарной безопасности»;

ВНП 001-01/Банк России. «Здания территориальных главных управлений, национальных банков и расчетно-кассовых центров Центрального банка Российской Федерации».

Примечание: при пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и сводов правил в информационно­телекоммуникационной сети Интернет — на официальном сайте Федерального агентства по техническому регулированию и метрологии или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим сводом правил следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

  1. Термины и определения, сокращения

В настоящем своде правил приняты термины и определения, приведенные в[1].

Кроме того, в настоящем своде правил, за исключением специально оговоренных случаев, применены следующие термины с соответствующими определениями:

    1. Охлаждаемая камера: помещение, оборудованное системой искусственного охлаждения для поддержания температурного режима, как

правило, в диапазоне температур от минус 30 °C до плюс 5 °C, соответствующего требованиям технологического процесса производства, содержания и хранения продукции без изменения качественных показателей и товарного вида в течение установленного нормативными документами периода.

    1. Помещение с мокрыми процессами: помещение с влажностью внутреннего воздуха свыше 75% при температуре от 12 до 24°С, а также с влажностью внутреннего воздуха свыше 60% при температуре свыше 24°С.
    2. Холодильник промышленный: здание, сооружение на территории производственного объекта с искусственным охлаждением воздуха в помещениях, предназначенных для охлаждения, замораживания, обработки и хранения продукции.

В настоящем своде правил применены следующие сокращения:

АСУ ТП — автоматизированная система управления технологическим процессом;

АТС — автоматическая телефонная станция;

АУП — автоматическая установка пожаротушения;

ГЖ — горючая жидкость;

ЛВЖ — легковоспламеняющаяся жидкость;

СПС — система пожарной сигнализации;

ЭВМ — электронно-вычислительная машина.

  1. Общие положения
    1. При определении необходимости защиты здания и его отдельных помещений автоматическими установками пожаротушения и (или) системой пожарной сигнализации следует в первую очередь определить необходимость защиты здания в целом (таблица 1), затем определить необходимость защиты каждого сооружения (таблица 2) и помещения (таблица 3), входящих в состав здания, и в заключении определить необходимость защиты оборудования, находящегося в помещениях здания (таблица 4). При этом наряду с требованиями, указанными в таблицах, также учитываются положения настоящего раздела.
    2. Под зданием в настоящем своде правил понимается здание в целом или пожарный отсек, выделенный от остальной части здания противопожарными стенами 1-го типа. Для зданий, имеющих подземную и надземную части, выделенные в самостоятельные пожарные отсеки с обособленными эвакуационными выходами, указанные части (надземную и подземную) в контексте настоящего свода правил допускается рассматривать как отдельные здания.

Под нормативным показателем площади помещения в таблице 3 настоящего свода правил понимается площадь части здания или сооружения, выделенная ограждающими конструкциями, отнесенными к противопожарным преградам с пределом огнестойкости: перегородки — не менее EI 45, стены и перекрытия — не менее REI 45. Для зданий и сооружений, в составе которых отсутствуют части (помещения), выделенные ограждающими конструкциями с указанным пределом

огнестойкости, под нормативным показателем площади помещения в таблице 3 понимается площадь, выделенная наружными ограждающими конструкциями здания или сооружения.

    1. Тип АУЛ, способ тушения, вид огнетушащих веществ, тип оборудования СПС определяются проектной организацией в зависимости от технологических, конструктивных и объемно-планировочных особенностей защищаемых объектов в соответствии с требованиями «СП. Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования» и «СП. Свод правил. Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» [2] с учетом положений настоящего свода правил.

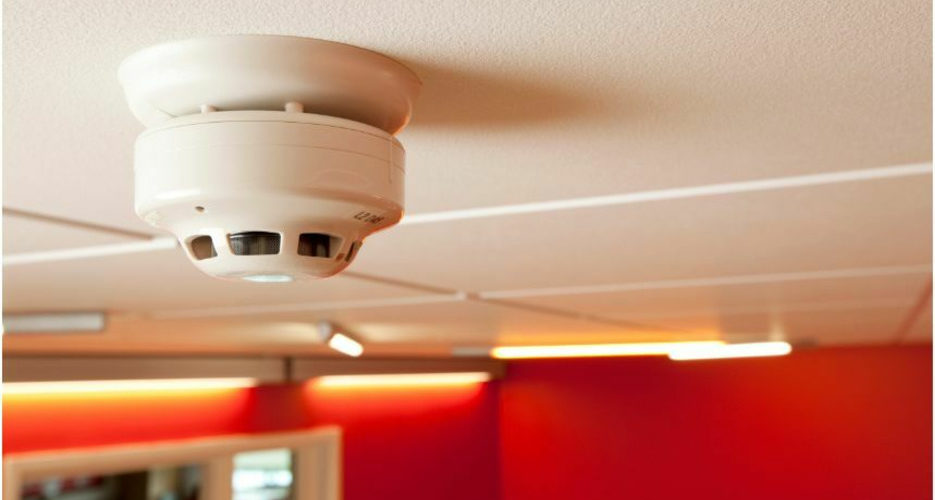

Здания и помещения, перечисленные в пунктах 3, 7, 8, 9, И, 12, 14, 15 таблицы! и 16 — 21, 29-32, 35—48 таблицы 3, при применении СПС следует оборудовать дымовыми пожарными извещателями, либо комбинированными или мультикритериальными пожарными извещателями, реагирующими на дым (кроме помещений для приготовления пищи).

При оборудовании помещений жилых зданий СПС следует дополнительно учитывать требования [2].

    1. В зданиях и сооружениях, указанных в данном перечне, следует защищать АУЛ и (или) СПС все помещения независимо от площади, кроме помещений:
  • с мокрыми процессами, душевых, плавательных бассейнов, санузлов, мойки;
  • венткамер (за исключением вытяжных, обслуживающих производственные помещения категории А или Б), насосных водоснабжения, бойлерных, тепловых пунктов;
  • категории В4 (за исключением помещений категории В4 в зданиях классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф2.1, Ф4.1 и Ф4.2) и Д по пожарной опасности;
  • лестничных клеток;
  • тамбуров и тамбур-шлюзов;
  • чердаков (за исключением чердаков в зданиях классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф2.1, Ф4.1 и Ф4.2).

Примечание: в лифтовых холлах и безопасных зонах предусматривается установка только СПС.

    1. Если площадь помещений, подлежащих оборудованию АУЛ, составляет 40 % и более от общей площади этажей здания, сооружения, следует предусматривать оборудование здания, сооружения в целом АУП с учетом требований пункта 4.4.
    2. Категория зданий и помещений по взрывопожарной и пожарной опасности определяется в соответствии с нормативными документами по пожарной безопасности, утвержденными в установленном порядке.

    В случае превышения приведенного в таблицах 1 и 3 значения нормативного показателя площади здания (помещения) в пределах 5 % допускается защита здания (помещения) СПС без использования АУП.

      1. Помещения зданий классов функциональной пожарной опасности Ф1, Ф2, ФЗ и Ф4, защищаемые согласно настоящему своду правил АУП, должны дополнительно оборудоваться СПС.

    Для помещений зданий класса функциональной пожарной опасности Ф5, защищаемых согласно настоящему своду правил АУП, допускается не предусматривать СПС при обеспечении безопасной эвакуации людей из здания, с учетом инерционности срабатывания АУП.

      1. Помещения, перечисленные в таблице 3, а также сооружения, указанные в пункте 11 таблицы 2, оборудуются соответствующими системами противопожарной защиты независимо от назначения здания, в состав которого они входят.
      2. Оборудование системами противопожарной защиты помещений автозаправочных станций (далее — АЗС) следует осуществлять в соответствии с положениями «СП 156.13130.2014. Свод правил. Станции автомобильные заправочные. Требования пожарной безопасности».
      3. Здания, сооружения и помещения, не вошедшие в настоящий свод правил, оборудуются системами противопожарной защиты в соответствии с требованиями нормативных документов по пожарной безопасности.
