Дымовые извещатели пожарной сигнализации

Использование дымовых извещателей в помещении

Сегодняшний российский рынок представляет вниманию потребителей широчайший выбор изделий в сфере производства пожарной сигнализации, позволяющие распознать возгорание точно, эффективно и в первые секунды его возникновения. Существует несколько типов извещателей дыма, которые обладают своими достоинствами и недостатками, зависящими от принципа их работы.

Характеристика устройств

Дымовой пожарный извещатель – это сигнализационная система, необходимая для обнаружения огня и извещения о нем. Установка пожарных датчиков необходима во всех административных зданиях и социальных объектах, для своевременного предупреждения о начавшемся возгорании и его быстрого устранения. В статье ниже рассмотрены основные типы извещателей, в частности – дымовые.

В противопожарной системе выделяются несколько видов детекторов:

• дымовые (распознавание дыма) — подразделяются на оптические и ионизационные;
• тепловые (реагирующие на быстрое повышение температуры): максимальные, дифференциальные и максимально-дифференциальные.
• пламени (обнаружение открытого огня). Включают в себя 4 класса дальности обнаружения пламени. К 1-му классу относятся приборы, реагирующие на огонь от 25 и более метров. К 4-му классу – от 8 метров.
• газовые (срабатывающие при присутствии газа);
• комбинированные (включающие в себя все виды сразу);

Как отдельный вид, существуют ручные извещатели, представляющие собой кнопку или рычаг пожарной сигнализации, который включается с помощью ручного управления.

Извещатели пожарные дымовые срабатывают при попадании на оптико-электроную камеру датчика мельчайших частичек дыма. От их насыщенности зависит скорость реакции прибора. Принцип работы дымовых приборов основывается на том, что посылаемый луч при наличии в воздухе частиц дыма рассеивается. Прибор специальным датчиком фиксирует это изменение излучения. Малейшее «затуманивание» приводит к активации системы сигнализации.

Принцип работы дымового извещателя

Применяются данные приборы в домашнем обиходе, в местах массового скопления людей (школы, больницы, торговые центры), на производстве.

Извещатель пожарный дымовой пользуется большой популярностью за счет высокой чувствительности, а также быстрого реагирования на возникший очаг возгорания. Его механизм, практически, не дает сбоев, и число ложных тревог сводится к минимуму.

Виды дымовых сигнализационных приборов

От способа обнаружения возгорания, дымовые извещатели подразделяются на: оптические и ионизационные.

Оптические

Оптические детекторы функционируют посредством контроля физического состава воздушной массы и улавливания в ней продуктов горения. К данным датчикам относятся:

Определяют очаг возгорания в небольшой конкретной зоне. Датчики этого вида улавливают дым, исследуя отраженные инфракрасные лучи в специальной оптической камере. Дымовая камера состоит из устройства инфракрасного излучения и приемника для исследования отраженного воздуха. Точечные датчики дыма разнообразны по формам и моделям.

Выделяются автономные точечные дымовые пожарные извещатели и радиоканальные.

Автономные дымовые извещатели оснащены аккумуляторными батареями и звуковыми датчиками. Работают самостоятельно, без наблюдения оператора. Они просты в использовании и невысоки в цене. Принцип их работы заключается в попадании частичек дыма на оптическую камеру. Устройство спрятано в пластиковый корпус с различным дизайном, сочетающимся с интерьером комнаты. Работает как автономно, так и от сети.

Радиоканальные точечные извещатели функционируют на определенной радиоволне, по которой в случае обнаружения пожара, передается сигнал на пульт оператора. Работают от батареек. Расстояние между датчиками – 4-5 метров.

Контролируют помещение на предмет возгорания в линейной зоне. Используются на промышленных и крупных объектах (торговые центры, офисы, общественные учреждения). Характеризуются высокой чувствительностью при выявлении дыма. Линейные дымовые извещатели разделяются на двухкомпонентные и однокомпонентные.

Двухкомпонентные датчики состоят из приемника и передатчика, располагающихся в разных сторонах помещения. Как только дым попадает в контролируемую зону, срабатывает механизм пожарного оповещения.

Однокомпонентные приборы являют собой единый блок с пассивным рефлектором, анализирующим состояние воздуха.

Линейные извещатели обнаруживают любые виды дыма и эффективны в работе.

• Аспирационные

Самый сложный и дорогостоящий тип приборов изо всех типов дымовых датчиков возгорания. Представляют собой мощный корпус, внутри которого находится точечный лазерный извещатель, и воздухозаборные трубки. Они принудительно производят отбор и анализ воздуха из помещения в быстром режиме. Аспирационные противопожарные датчики применяются на важных объектах (архивы, музеи, корабли) и соответственно, очень высоки в цене.

Ионизационные

Ионизационный извещатель пожарный дымовой состоит из двух камер приемки воздуха и производит излучение, безопасное для жизни и здоровья человека. Чистый воздух проходит сквозь обе камеры. Если в помещении появится дым, то его частички задержатся в 1-ой камере, вызвав уменьшение силы тока во 2-ой. Так срабатывает пожарная сигнализация. Есть 2 типа подобных сигнализаций: радиозотопные и электроиндукционные.

Чаще всего ионизационные датчики используются на больших складских помещениях и в производственной сфере.

Радиоизотопные детекторы дыма оповещают о возгорании после появления и действия дыма на ток. Эти датчики ионизируют воздушное пространство специальным радиоактивным веществом. Когда дым попадает в одну из камер прибора, он растворяется в заряженных частицах тока, вследствие чего, сила действия напряжения внутри камеры снижается и срабатывает сигнал.

Извещатели пс автоматические дымовые фотоэлектрические радиоизотопные лучше всех других видов приборов выявляют «черный» дым.

Электроиндукционные приборы пропускают воздух из контролируемого помещения в зарядную камеру через газоход и анализируют его состав. На частички заборного воздуха воздействует униполярный заряд, и они приобретают объемный заряд.

Электроиндукционные датчики исследуют длительность и амплитуду движения микрочастиц воздуха. Если возникает отклонение от заданных параметров, мгновенно замыкается контактный механизм и сигнал о пожаре передается на контрольный пункт, где за работой системы следит оператор.

Электроиндукционные извещатели используются на особо важных объектах, в том числе, на МКС.

Устройство

Оповещение о пожаре может быть адресным или неадресным. Это зависит от способа подключения конкретного извещателя к пожарной системе.

Адресные датчики передают сигнал на пульт, где определяется место возникновения пожара, так как все приборы идентифицируются в системе под определенным номером. Используются в больших зданиях и производственных помещениях.

Неадресные детекторы дыма издают лишь звуковой сигнал, и определить место возгорания можно только ориентируясь на него.

Оптико-электронный дымовой извещатель пожарной сигнализации состоит из пластикового корпуса, где находятся оптическая камера, светоприемник и рефракционные шторки. Частицы воздуха, попадая на камеру, отражают излучение от источника света. Схема датчика анализирует состав и плотность свечения посредством светоприемника. При обнаружении дыма срабатывает сигнализация. Рефракционные шторки защищают устройство от лишнего света и от пыли, находящейся в воздухе.

Большое накопление пылевых частиц снижает чувствительность извещателя и может приводить к частым сбоям. Поэтому важно регулярно протирать устройство от пыли.

Оптические извещатели дымовые могут быть оснащены светодиодными и лазерными светоизлучателями.

Ионизационные извещатели представляют камеру с двумя пластинами, находящимися под током. Ток исходит от источника ионизации: катушка или радиоактивный изотоп. Если в камеру проникает дым, напряжение между пластинами снижается и срабатывает датчик оповещения о пожаре.

Где и какие виды целесообразно использовать?

В жилых домах, как правило, устанавливаются оптические точечные приборы.

В большом объемном пространстве применяются оптические линейные датчики с адресным типом оповещения.

На особо важных объектах чаще размещаются оптические аспирационные извещатели пожарной сигнализации, способные определить начавшееся возгорание в считанные секунды.

Установка

При покупке и установке дымовых пожарных извещателей необходимо обращать внимание на их основные характеристики:

• гарантийный срок службы;
• материал;
• разновидность прибора;
• инерционность и скорость срабатывания;
• чувствительность;
• потребляемая мощность;
• дальность работы;
• площадь охвата.

Установка и количество пожарных извещателей зависит от площади помещения, высоты потолков, площади контролируемой зоны датчика, наличия опасных зон.

В одном помещении монтируются, как минимум, 2 датчика возгорания. Один прибор используется тогда, когда: а) площадь комнаты невелика и соответствует охватываемой площади датчика; б) если установлена адресная система оповещения о пожаре.

В среднем, любой датчик охватывает площадь от 55 кв.м. (при высоте потолков 10-12 м) до 85 кв.м. (высота потолка 3-3,5 м). Если потолки более 12 метров, датчики возгорания монтируются в два уровня – на стенах/на потолке. Если вверху устанавливаются точечные приборы, то на стенах преимущественно – линейные.

Пожарные извещатели располагаются под потолочными перекрытиями и на максимальном расстоянии от стен 450 см. Расстояние между двумя дымовыми извещателями не должно превышать 900 см.

Если потолки навесные, то датчики дыма монтируются между двумя потолками и не менее 1 метра от вентиляционного отверстия. Если помещение неправильной формы или имеет нестандартные инженерные конструкции, количество пожарных датчиков должно быть увеличено.

Установка и монтаж приборов пожарной безопасности должны производиться специалистами. Самостоятельная установка может быть проведена с нарушением технических требований и работа приборов будет некорректна.

Техническое обслуживание приборов должно проводиться на регулярной основе и не реже одного раза в три месяца.

Извещатели дымовые

Найдено в категориях:

С этим покупают Посмотреть

Извещатель пожарный дымовой оптико-электронный ИП 212-58М (ECO1003M) без базы (ECO1003M)

• Код товара 155668
• Артикул ECO1003M
• Производитель System Sensor

Сделано
в России

Извещатель пожарный дымовой ИП 212 Трион МК Б, 1Ex d ia IIB T6 Gb, IP67/IP31, ввод под бронекабель (ИП212 Трион МК-Б)

• Код товара 7815051
• Артикул 000005502
• Производитель СМД

Сделано
в России

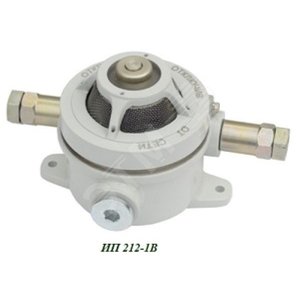

Извещатель дымовой взрывозащищенный ИП 212-1В-А-Б (ИП 212-1В-А-Б)

• Код товара 1584534
• Артикул У0000000902
• Производитель Эталон

Сделано
в России

Извещатель дымовой взрывозащищенный ИП 212-1В-А-Б (ИП 212-1В-А-Б)

• Код товара 1584534
• Артикул У0000000902
• Производитель Эталон

Сделано
в России

С этим покупают Посмотреть

Извещатель пожарный ИП 212-95 Шатер (45мкА 9- 30В -45/+55гр.С.) (ИП 212-95)

• Код товара 843232
• Артикул Rbz-055179
• Производитель Рубеж/ДИП

Сделано
в России

Извещатель дымовой ДИП-34А-03 (ИП 212-34А) адресный (ДИП-34А-03)

• Код товара 1010681
• Артикул ДИП-34А-03
• Производитель Болид

Сделано
в России

Извещатель пожарный дымовой оптико-электронный адресный ДИП-34ПА-03 (ДИП-34ПА-03)

• Код товара 814104
• Артикул ДИП-34ПА-03
• Производитель Болид

Сделано
в России

Извещатель пожарный линейный ИПДЛ-52CМ (ИП212-52CМ, однопозиционный, 8-80 м) (ИПДЛ-52CМ (8-80 м))

• Код товара 4231663
• Артикул 10-00000485
• Производитель PTK IVS

Сделано
в России

Извещатель дымовой пожарный ИП 212-63 Данко (ИП 212-63 Данко)

• Код товара 31138
• Артикул 00000100136
• Производитель Сибирский Арсенал

Сделано
в России

С этим покупают Посмотреть

Извещатель дымовой пожарный ИП 212-63М Данко-2 (ИП 212-63М Данко-2)

• Код товара 4093402
• Артикул ЦБ000000116
• Производитель Сибирский Арсенал

Сделано
в России

OSNOVO — Уличные коммутаторы на базе термошкафов

Уличные коммутаторы на базе термошкафов OSNOVO с антизависанием и PoE до 60 Вт.

Новые переговорные устройства АМ-30 и АМ-40 от Slinex

Переговорное устройство с громкой связью. Идеальный выбор для эксплуатации в банках, на автозаправочных комплексах, в государственных и других учреждениях.

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Извещатели пожарные дымовые Bosch

В данном разделе представлено оборудование компании Bosch, предназначенное для построения систем контроля задымленности помещения. Представлены как, непосредственно, детекторные модули, так и набор аксессуаров для посторения воздухозаборной системы.

Дымовые извещатели

Извещатели пожарные дымовые – это устройства, являющиеся частью оборудования в пожарной сигнализации и системы оповещения при пожаре. Принцип работы устройств довольно простой, они обнаруживают возгорание по типичному признаку процесса горения – дыму. Пожарные датчики дымовые способны улавливать источники огня с помощью ультразвукового, инфракрасного либо другого вида спектра.

Аспирационные извещатели

Условно все датчики можно разделить по их способу улавливания дыма на две основные категории:

• Радиоизотопный принцип действия.
• Оптико-электронного принципа работы.

Пожарные датчики дымовые

Радиоизотопный принцип действия основывается на контроле изменения параметров электричества в специальной камере. Когда в данную камеру попадают электроды с противоположным зарядом, происходит процесс ионизации. Наличие тяжелых частиц горения, содержащихся в дыме, производит к снижению подвижности электрических частиц, ионизация тока уменьшается, в результате чего срабатывает сигнал тревоги. Эффективность данного типа датчика обусловлена его восприимчивостью к любому спектру дыма, и возможностью его улавливать даже в незначительных количествах. Единственным недостатком таких дымовых датчиков пожарной сигнализации является источник радиоактивного излучения, что предусматривает соблюдение дополнительных мер предосторожности.

Аспирационные пожарные извещатели

Также используются дымовые извещатели оптико-электронного принципа работы, где принцип работы заключается в контроле оптических параметров окружающего воздуха. Обнаруживается дым благодаря изменению светового потока, то есть в прозрачном воздухе дымовые извещатели пожарной сигнализации улавливают частички дыма. Преимущества таких устройств заключается в возможности фиксации дыма серого цвета, возникающего еще в процессе тления, что позволяет заблаговременно получить информацию о пожаре.

Купить извещатели пожарные дымовые Bosch Titanus

Дымовые датчики пожарной сигнализации

Аспирационные извещатели и их характеристики

В данном случае используется принудительный забор воздуха и его последующий анализ. Аспирационные пожарные извещатели – это сложные устройства, позволяющие обнаружить пожар еще на ранних стадиях его образования, после чего подать сигнал тревоги. Сфера применения аспирационного дымового пожарного извещателя очень обширная, кроме помещений, он также может использоваться в промышленном оборудовании, климатических системах и транспортных средствах. Данный тип устройств обладает наибольшей чувствительностью к дыму, что позволяет обеспечить самый высокий уровень пожарной защиты в помещении.

Дымовые извещатели пожарные купить

Сегодня доступно купить дымовые извещатели различных видов и конструкций. Перед покупкой целесообразно проконсультироваться со специалистом и получить от него информацию о наиболее подходящих дымовых пожарных датчиках для конкретной системы пожарного оповещения. Способны своевременно подать сигнал, что позволит принять меры к своевременной эвакуации людей и имущества и тушению пожара.

Извещатели пожарные аспирационные дымовые

Извещатели пожарные аспирационные дымовые и их распределение по площади

Существует два вида извещателей: линейные и точечные. Первый фиксирует появление дыма непосредственно перед ним, а второй вариант позволяет охватывать определенный участок площади помещения. Купить пожарные дымовые излучатели крайне необходимо при желании создать полноценную систему оповещения при пожаре.

Аспираторная дымовая извещательная система RAS (2 наимен.)

Извещатели дымовые

Тестер применяется для отображения состояния извещателей ИП212-52, ИП212-52С, ИП212-52М, ИП212-52СМ и ИП212-52СМД при проведении пуско-наладки систем и их дальнейшей эксплуатации.

Пятый контакт предназначается для монтажа розетки извещателя ИП 212-83СМ. Дает возможность последовательного подключения с извещателями ограничительного резистора.

Извещатель пожарный дымовой автономный, 9В (три литиевые батареи СR2450), 15 мА, встроенная световая и звуковая сигнализация, громкость звукового сигнала 85 дБ, защита от ложных срабатываний, 5 лет — средний срок службы, элегантный дизайн, от 0°C до +45°C, 110х110х42 мм, 0.165 кг.

Извещатель пожарный дымовой автономный, 9В (три литиевые батареи СR2450), 15 мА, встроенная световая и звуковая сигнализация, громкость звукового сигнала 85 дБ, защита от ложных срабатываний, 5 лет — средний срок службы, элегантный дизайн, от 0°C до +45°C, 185х175х48 мм, 0.200 кг.

Извещатель дымовой Аврора-01 предназначается для детекции дыма в помещении и звукового оповещения людей о возгорании.

Извещатель пожарный неадресный предназначается для детекции дыма в помещении, передает тревожное сообщение о пожаре на ПКУ.

База высокая двух проводная предназначается для монтажа извещателей серии «Аврора» с использованием коробов большого сечения или металлорукова.

База усиленная двух проводная предназначается для монтажа и подключения неадресных извещателей серии «Аврора» к линии четырехпроводной с раздельными питающей и сигнальной цепью.

База усиленная двух проводная предназначается для монтажа извещателей серии «Аврора» на неровных поверхностях.

Извещатель применяется для раннего обнаружения возникновения возгораний, первым признаком которых является появление дыма. Устанавливается в жилых домах и квартирах или любых других помещениях, где его установка не запрещена нормативной документацией.

Пожарный извещатель дымовой оптический автономный ИП 212-112 применяется для детекции дыма малой концентрации в помещениях. Встроенная сирена.

Пожарный извещатель ИП 212-141 дымовой оптический предназначается для ранней детекции возгорания в помещениях.

Влагозащищенный пожарный извещатель дымовой оптический ИП 212-141 применяется для ранней детекции возгорания в помещениях.

Пожарный извещатель ИП 212-141 дымовой оптический предназначается для ранней детекции возгорания в помещениях. Оборудован металлической сеткой для защиты дымовой камеры от насекомых.

Пожарный извещатель ИП 212-141 дымовой оптический предназначается для ранней детекции возгорания в помещениях. Установка в подвесные потолки.

Пожарный извещатель ИП 212-141 с УС-01 дымовой оптический предназначается для ранней детекции возгорания в помещениях. Добавлено УС-01 для работы с ППКП поддерживающими сработку от 2-х извещателей.

Пожарный извещатель ИП 212-141 с УС-02 дымовой оптический предназначается для ранней детекции возгорания в помещениях. Добавлено УС-02 для работы в четырехпроводных шлейфах.

Пожарный извещатель ИП 212-141М дымовой оптический предназначается для ранней детекции возгорания в помещениях. Усовершенствован защитой от наводок, возникающих при непосредственной близости электроприборов и проводки.

Влагозащищенный пожарный извещатель ИП 212-141М дымовой оптический предназначается для ранней детекции возгорания в помещениях с повышенной влажностью. Усовершенствован защитой от наводок, возникающих при непосредственной близости электроприборов и проводки.

Пожарный извещатель ИП 212-141М дымовой оптический предназначается для ранней детекции возгорания в помещениях. Усовершенствован защитой от наводок, возникающих при непосредственной близости электроприборов и проводки. Оборудован металлической сеткой для защиты дымовой камеры от насекомых.

Пожарный извещатель ИП 212-141М дымовой оптический предназначается для ранней детекции возгорания в помещениях. Установка в подвесные потолки.

Пожарный извещатель ИП 212-141М с УС-01 дымовой оптический предназначается для ранней детекции возгорания в помещениях. Усовершенствован защитой от наводок, возникающих при непосредственной близости электроприборов и проводки. Добавлено УС-01 для работы с ППКП поддерживающими сработку от 2-х извещателей.

Пожарный извещатель ИП 212-141М с УС-02 дымовой оптический предназначается для ранней детекции возгорания в помещениях. Усовершенствован защитой от наводок, возникающих при непосредственной близости электроприборов и проводки. Добавлено УС-02 для работы в четырехпроводных шлейфах.

Пожарный извещатель дымовой оптический автономный ИП 212-142 применяется для детекции дыма малой концентрации в помещениях. Встроенная сирена.

Пожарный извещатель дымовой оптический ИП 212-187 предназначен для ранней детекции возгорания в помещениях. Обнаруживает малые концентрации дыма в закрытых помещениях.

Пожарный извещатель дымовой оптический ИП 212-187 c УС-01 предназначен для ранней детекции возгорания в помещениях. Обнаруживает малые концентрации дыма в закрытых помещениях. Добавлено УС-01 для работы с ППКП поддерживающими сработку от 2-х извещателей.

Влагозащищенный пожарный извещатель дымовой оптический ИП 212-187 предназначен для ранней детекции возгорания в помещениях с повышенным уровнем влажности. Обнаруживает малые концентрации дыма в закрытых помещениях.

Пожарный извещатель ИП 212-187 дымовой оптический предназначен для ранней детекции возгорания в помещениях. Обнаруживает малые концентрации дыма в закрытых помещениях. Установка в подвесные потолки.

Пожарный извещатель дымовой оптический ИП 212-187 с УС-02 предназначен для ранней детекции возгорания в помещениях. Обнаруживает малые концентрации дыма в закрытых помещениях. Оснащен устройством согласования УС-02 для работы в четырехпроводных шлейфах.

Извещатель пожарный ИП 212-3СМ дымовой оптический. Разработан на базе ИП 212-3СУ. Применяется для детекции дыма в помещении. Двухпроводная схема подключения.

• 1
• 2
• 3
• 4
• 5

Полезные файлы

Расстановка дымовых точечных извещателей

Как и для всех остальных пожарных извещателей, расстановка дымовых оговорена в СНиП 2.04.09-84 и НПБ 88-2001*. Для них определена контроллируемая площадь, высота помещения для установки и соответственно расстояние между друг другом и от стены. См. таблицу ниже. Но при этом значения не должны превышать значения указанные в тех.условиях или паспорте.

Расстановка дымовых извещателей

Следует отметить что расстановка должна происходить с учетом потоков воздуха в контроллируемом помещении от притока или оттока воздуха, так расстояние от точки инсталляции извещателя до отверстия вентиляции не должно быть меньше 1 метра.

Если рассмотреть первый случай с высотой потолков до 3,5 метра, то можно высчитать максимальное расстояние от извещателя до крайней точки контроллируемой площади. Оно не должно превышать 6,36 метра.

Расстановка дымовых извещателей ДИП-34А в помещении большой площади по квадратной схеме

При установки пожарных извещателей каждый тип извещатлеля должен быть установлен в соответствии с приписанными к этому типу нормами. А для комбинированных извещателей — с совмещенным дымовым и тепловым датчика, наример ИП 212/101-78-A1 «Аврора-ДТН» испульзуются нормы установки тепловых извещателей, см. в разделах Извещатели тепловые.

Расстановка дымовых извещателей в коридорах

Коридор представляет собой достаточно узкое помещение, такое ограничение пространства является причиной повышения в некоторой степени оптической плотности среды, достаточной для того что бы это отразилось в нормах расттановки извещателей. Данные нормы присутствуют как в отечественных, так и в зарубежных нормативных документах.

Так в стандарте BS 5839 (британский) для помещений шире 2х метров существует общий принцип: в горизонтальной проекции ни одна точка не должна быть удалена на расстояние большее 7,5 метров. Соответственно одного извещателя может быть достаточно для помещения которое вписывается в данный радиус.

Едино правило, что с уменьшением ширины помещения увеличивается и расстояние между извещателями. Таким образом для помещения шириной 6 метров, расстановка происходит с шагом 13,75 метра и 6,87 метра от крайних извещателей до стен. Для коридора шириной меньше двух метров по британскому стандарту BS 5839 рассматриваются только точки рассположенные вдоль центральной оси. В такой ситуации расстояние между извещателями увеличивается до 15 метров, а от крайних извещателей до стен — 7,5 метров.

Надо заметить что в отечетственных нормах нет точной зависимости расстояния м/д извещателями от ширины охраняемого помещения. Так в НПБ 88-2001 сказано о возможности увеличения расстояния в полтора раза между извещателями, в помещении шириной меньше 3х метров. В СНиП 2.04.09-84 п.4.11 в помещении шириной меньше 3х метров допускается увеличение расстояния между извещателями до 15 метров при любой высоте потолков. При этом не оговаривается про то изменяется ли расстояние до стены, значит стоит считать увеличение этого расстояния недопустимым. Однако концы коридора более плотно заполняются дымом — он расспространяется в одну сторону. Следовательно возгорание будет обнаружено быстрее чем в центре коридора, где дым разбавляется воздухом сильнее и распространяется в обе стороны.

По приведенным выше данным можно вычислить радиус контроллируемой площади в 3х метровом коридоре. Во внутрь коридора радиус до крайней точки между двумя извещателями увеличивается до 6,9 метров. В сторону конца коридора радиус наоборот уменьшается до 4,74 метра (более чем на 30%).

Расстановка дымовых извещателей ДИП-34А в коридоре

ВНИМАНИЕ! Все выше сказанное является справедливым только для извещателей облажающих высокой степенью надежности, не требующих резервирования. (Аргус-Спектр — серия «Аврода», System Sensor — серия «Leonardo»)

Расстановка дымовых извещателей при резервировании

По отечественным нормативам (НПБ 78-98) средняя наработка извещателей на отказ составляет 60000 часов или 7 лет, а срок службы 10 лет. Низкая надежноть отечественных извещателей явилась причиной введения в нормы необходимости резервирования извещателей — установки в одном помещении не меньше двух извещателей, даже если площадь помещения не больше площади подконтрольной извещателю. По п.4.1 СНиП 2.04.09-84 резервированию подлежат извещатели в системах управления автоматическими установками пожаротушения, дымоудаления и оповещения.

Неправильная расстановка 4х извещателей в коридоре — 35-45% площади не защищено в случае отказа одного извещателя.

Правильная расстановка с резервированием — каждая точка коридора контроллируется двумя извещателями.

Статья об обслуживании дымовых пожарных извещателей в журнале БДИ

ДЕЛАЙ РАЗ, ДЕЛАЙ ДВА.

Для раннего обнаружения пожара на большинстве объектов устанавливаются системы пожарной сигнализации. Датчики используют точечные дымовые пожарные извещатели и, как все системы пожарной сигнализации, нуждаются в современном техническом обслуживании. Из чего на практике складываются регламенты техобслуживания и как проводятся сервисные работы?

Правилами пожарной безопасности в Российской Федерации (ППБ-01-03) п.96 предписывается проведение обязательного технического обслуживания систем пожарной сигнализации. Работы по техническому обслуживанию проводятся согласно руководящему документу РД 25.964-90, который устанавливает требования к организации и порядку проведения работ. Типовые регламенты и периодичность технического обслуживания определены РД 009-01-96. Также важны требования заводов-изготовителей оборудования по периодичности и объему обслуживания, с учетом которых корректируются типовые регламенты под конкретный объект.

Типовыми регламентными работами по обслуживанию дымовых пожарных извещателей являются:

— Внешний осмотр на отсутствие механических повреждений, грязи, прочности креплений и т.д. — ежемесячно

— Контроль рабочего состояния, исправности световой индикации — ежемесячно

— Профилактические работы (очистка, продувка, протяжка) ― раз в 6 месяцев

— Проверка работоспособности ― раз в 6 месяцев

Виды извещателей. Предписания по обслуживанию

Точечные дымовые пожарные извещатели могут быть пороговыми (например ИП212-41М) и адресно-аналоговыми (например ДИП-34А ― отечественный, Simplex 4098-9714 – импортный).

Пороговый извещатель обнаруживает наличие дыма в своей дымовой камере и когда концентрация дыма превысит определённый порог извещатель меняет свои электрические характеристики по которым контрольный прибор определяет, что произошло задымление. Адресно-аналоговые дымовые пожарные извещатели постоянно опрашиваются контрольным прибором и в реальном времени передают ему сообщения о своём состоянии: исправности, степени загрязненности, пожарной ситуации. Также в случае применения адресно-аналоговых систем возможно организовать предварительные сообщения на ранних стадиях задымления — «предпожар».

Принцип действия оптико-электронных дымовых извещателей основан на отражении светового потока от частиц дыма, в результате чего отражённый свет попадает на чувствительный элемент извещателя. Так как датчик определяет задымление по увеличивающемуся световому потоку, то на его работу может повлиять и внешнее освещение и посторонние предметы и мелкие насекомые и пыль скопившаяся в дымовой камере. Для того чтобы исключить внешние воздействия на извещатель одновременно обеспечивая хорошую вентилируемость производителям приходится тщательнейшим образом прорабатывать геометрию внутренней поверхности дымовой камеры при помощи математического моделирования и натурных испытаний. Дымовая камера современных извещателей представляет собой пластиковую конструкцию сложной геометрической формы. Для исключения ложных срабатываний и поддержания исправного состояния дымовых пожарных извещателей необходимо проводить регулярные операции по техническому обслуживанию датчиков.

Отечественные производители пороговых дымовых пожарных извещателей в большинстве своём указывают производить продувку оптической системы извещателя не реже одного раза в шесть месяцев. Исходя из этого на объекте оборудованном системой пожарной сигнализации с применением пороговых извещателей необходимо за шесть месяцев провести очистку всех пожарных извещателей.

Если на объекте применяются адресно-аналоговые извещатели, то возможно осуществлять контроль степени их загрязнения с контрольного прибора, таким образом выявляя наиболее загрязнённые из них и своевременно принимать решение об их очистке. Многие специалисты отмечают тот факт, что в этом случае можно сэкономить на техническом обслуживании, увеличив межсервисные интервалы. Однако практика показывает, что далеко не всегда можно положиться на автоматику. Кроме того на многих объектах на базе пожарной сигнализации осуществлена автоматизация систем противопожарной защиты и ложное срабатывание системы с инициализацией всего алгоритма управления зданием просто недопустимо. Поэтому работы по очистке адресно-аналоговых извещателей рекомендуется проводить с периодичностью не реже одного раза в год.

В руководствах по техническому обслуживанию отечественные производители указывают, что для очистки датчика достаточно продуть его сжатым воздухом со всех сторон. Но пыль скапливается не только снаружи, но и внутри извещателя. Именно пыль накопившаяся внутри дымовой камеры может вызвать его ложное срабатывание. Продувкой извещателя снаружи, как показывает практика, трудно добиться нужной степени чистоты дымовой камеры. Поэтому чтобы качественно очистить дымовой извещатель, его нужно разобрать и очистить его элементы изнутри. К сожалению отечественные производители пожарных извещателей мало заботятся об простоте его обслуживания. Извещатели неудобно разбираются, дымовая камера, как правило, жёстко закреплена и не снимается. Импортные производители, напротив, стараются упростить и облегчить процесс обслуживания своих извещателей. В некоторых датчиках возможна замена дымовой камеры целиком.

Руководство к действию

Рассмотрим на примере датчика Simplex 4098-9714 какие нужно произвести операции для очистки извещателя от накопившихся загрязнений.

1.Снимаем датчик с базового основания путем поворота на небольшой угол против часовой стрелки.

2.Для снятия крышки необходимо нажать на защёлки по периметру крышки извещателя (всего 4 штуки). Когда все защёлки выйдут из зацепления, необходимо потянуть крышку на себя и снять её.

3.Затем снимаем дымовую камеру

4.На рисунке 4 изображён разобранный извещатель. Теперь необходимо его очистить.

5.С помощью сухой кисти очищаем внутреннюю поверхность дымовой камеры. Так же очищаем сам извещатель изнутри.

6.Для удаления оставшихся загрязнений продуваем извещатель и дымовую камеру сжатым воздухом.

7.Далее нужно собрать извещатель в обратном порядке и установить в базу. Для облегчения правильной установки извещателя в базу производители предусматривают специальные метки или пазы. После этого необходимо проверить работоспособность извещателя.

Подобным образом осуществляется чистка других дымовых оптико-электронных пожарных извещателей.

Стоимость сервисных работ

Стоимость работ по техническому обслуживанию автоматической пожарной сигнализации формируется с использованием специальных прейскурантов и ценников. Основным параметром для составления расчетов является количество и типы оборудования, которое смонтировано на объекте. Для укрупненной оценки стоимости работ можно использовать общую площадь защищаемого пожарной сигнализацией объекта. Для малых объектов (до 1000 кв.м) это 75-95 рублей с учетом НДС за метр квадратный в год, для средних объектов (1000-5000 кв.м) – 50-65 рублей. При этом минимальная сумма договора составляет около 3500 рублей с учетом НДС за разовое обслуживание (ежемесячное или ежеквартальное). Для крупных объектов расчет ведется по отдельным методикам.

Система автоматической пожарной сигнализации является эффективным средством обнаружения возгораний, а применение в ней дымовых извещателей позволяет обнаружить очаг возгорания на ранней стадии его возникновения. От работоспособности дымовых датчиков и системы пожарной сигнализации в целом зачастую зависят жизни людей и наша задача обеспечить надежное функционирование автоматических систем противопожарной защиты. Поэтому, несмотря на видимую простоту операций по техническому обслуживанию дымовых датчиков рекомендуем соблюдая требования действующих норм обращаться к специализированным лицензированным организациям.
