ПРОКЛАДКА КАБЕЛЯ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Вопрос прокладки кабелей пожарной сигнализации (ПС) казалось бы достаточно прост – читаем нормативные документы и выполняем монтаж проводки пожарной сигнализации в соответствии с определенными там нормами и правилами.

Однако, путаница, неопределенность и, в некоторых случаях, алогичность существующей документации реально напрягают человека, пытающегося грамотно выполнить монтаж шлейфа пожарной сигнализации.

Но разобратьcся можно, что мы сейчас и попытаемся сделать. За основу возьмем следующие документы:

  • СП 6.13130.2009 – Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности;
  • РД 78.145-93 – руководящий документ «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ»;
  • пособие к РД 78.145-93.

Что касается РД 78.145-93, то с ним ситуация не определенная, то ли оно отменено, то ли нет, но, в любом случае, разумной альтернативы этому документу на сегодня не существует.

Дело в том, что многие положения, касающиеся монтажа сигнализации «кочуют» из одного документа в другой, иногда с незначительными изменениями, иногда без таковых. В частности, в указанном РД можно встретить положение тогдашних ПУЭ, которые и сейчас не сильно изменились.

Так что воспользуемся тем что есть и поэтапно определим нужные действия.

1. Выбор кабеля.

СП 6.13130.2009 однозначно определяет тип проводов для систем:

Всевозможные ссылки на ГОСТы, определяющие методику испытаний и пр. нам не интересны – пусть голова на эту тему болит у производителя кабельной продукции. Нам важна маркировка и мы ее получили. Конечно, можно поинтересоваться сертификатом и документами на соответствие этим самым ГОСТам – лишним не будет.

Добавлю, что диаметр жилы должен быть не менее 0,5 мм.

2. Способы прокладки.

Что следует знать:

Идем далее и смотрим пособие к РД:

«12.11. Открытую прокладку незащищенных изолированных проводов и кабелей . следует выполнять . на высоте не менее 2 м от уровня пола или площадки обслуживания.»

В противном случае кабели и провода прокладываются в коробах, трубах или гофрошланге. Это требование, кстати, взято из ПУЭ и касается обеспечения механической защиты от повреждений и не более того.

Поскольку в системах пожарной сигнализации используется огнестойкий провод, то рассматривать варианты прокладки по сгораемым и не сгораемым конструкциям нет смысла – можем осуществлять монтаж непосредственно по несущим стенам и потолкам.

Еще насколько правил, касающихся расположения шлейфов пожарной сигнализации:

  • на расстоянии не менее 50 см от силовых линий при параллельной прокладке;
  • пересечение силовых проводов по углом 90 о .

Что касается пересечений с трубопроводами, то расстояние в свету между ними и проводами – не менее 50 мм, в противном случае на кабель надевается дополнительная изоляция.

Не буду перечислять все возможные варианты – они есть в п.12 пособия к РД, ссылка на скачивание дана выше.

Крепление проводов при открытой прокладке к стенам и потолку следует выполнять с шагом, исключающим их провисание. Как правило, эту величину принимают в пределах 30-50 см.

Что касается способа крепления, то это могут быть скобы, нейлоновые стяжки через монтажные пластины, дюбель- хомуты и пр. Предложений крепежа на сегодня достаточно.

Главное – соблюсти требование СП 6.13130.2009:

Таковы основные требования нормативных документов к прокладке кабеля пожарной сигнализации.

ЧАСТО ВСТРЕЧАЮЩИЕСЯ ВОПРОСЫ ПО ПРОКЛАДКЕ КАБЕЛЕЙ И ПРОВОДОВ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Допускается ли открытая прокладка кабеля пожарной сигнализации?

Да, главное взять нужный провод и соблюсти требования, изложенные ранее.

Бытует мнение, что монтаж пожарных шлейфов следует выполнять исключительно в гофрошланге и коробах. В нормативных документах по пожарной безопасности я такого требования не нашел.

Скорее всего, «ноги растут» из ПУЭ, но это касается, как уже писалось выше, механической защиты открытых проводок, а никак не противопожарных требований. Более того: лишняя гофра – лишняя пожарная нагрузка.

Таким образом, прокладка пожарной сигнализации в гофре не является обязательным требованием.

При групповой прокладке нескольких шлейфов использование гофрошланга или короба может быть оправдано с целью удобства (экономии сил и времени на креплении проводов).

Совместная прокладка кабеля пожарной сигнализации – нормы и правила.

В принципе, ответ должен быть ясен из материала изложенного выше. Совместно могут прокладываться только провода пожарной сигнализации, причем, слаботочные. В одном пучке с ними силовой кабель размещать нельзя.

Однако, если используются кабельные линии резервирующие друг друга, то их совместная прокладка запрещена ПУЭ.

Возможна ли параллельная прокладка кабелей пожарной сигнализации?

Сколько угодно, если это выполняется не совместно с силовыми цепями. Более того, однорядная параллельная прокладка как групповая ПУЭ не трактуется, соответственно и ограничения на нее как на групповую отсутствуют.

В заключении хочется сказать: помимо соблюдения норм и правил прокладки старайтесь все делать красиво.

Разводите кабельные трассы не по диагонали помещения, а параллельно стенам с поворотами под прямым углом и все у вас будет замечательно.

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Требования к прокладке кабеля пожарной сигнализации

Требования пожарной безопасности

Cable products. Requirements of fire safety

____________________________________________________________________
Текст Сравнения ГОСТ 31565-2012 с ГОСТ Р 53315-2009 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________

Дата введения 2014-01-01

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1097-ст межгосударственный стандарт ГОСТ 31565-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 53315-2009*

6 ВВЕДЕН ВПЕРВЫЕ

7 ПЕРЕИЗДАНИЕ. Сентябрь 2019 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения.

Стандарт не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

Читайте также  Способы защиты от урагана

ГОСТ 12.1.044 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ IEC 60331-21 Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1,0 кВ

ГОСТ IEC 60331-23 Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 23. Проведение испытаний и требования к ним. Кабели электрические для передачи данных

ГОСТ IEC 60331-25 Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 25. Проведение испытаний и требования к ним. Кабели оптические

ГОСТ IEC 60332-1-2 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт, с предварительным смешением газов

ГОСТ IEC 60332-1-3 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-3. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания на образование горящих капелек/ частиц

ГОСТ IEC 60332-2-2 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля небольших размеров. Проведение испытания диффузионным пламенем

ГОСТ IEC 60332-3-21 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-21. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория A F/R

ГОСТ IEC 60332-3-22 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-22. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория A

ГОСТ IEC 60332-3-23 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-23. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория B

ГОСТ IEC 60332-3-24 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-24. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория C

ГОСТ IEC 60332-3-25 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-25. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория D

ГОСТ IEC 60754-1 Испытания материалов конструкции кабелей при горении. Часть 1. Определение количества выделяемых газов галогенных кислот

ГОСТ IEC 60754-2 Испытания материалов конструкции кабелей при горении. Часть 2. Определение степени кислотности выделяемых газов измерением рН и удельной проводимости

ГОСТ IEC 61034-2 Измерение плотности дыма при горении кабелей в заданных условиях. Часть 2. Метод испытания и требования к нему

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 кабельное изделие: Изделие (кабель, провод, шнур), предназначенное для передачи по нему электрической энергии, электрических и оптических сигналов информации или служащее для изготовления обмоток электрических устройств, отличающееся гибкостью.

3.2 огнестойкость: Параметр, характеризующий работоспособность кабельного изделия, т.е. способность кабельного изделия продолжать выполнять заданные функции при воздействии и после воздействия источником пламени в течение заданного периода времени.

3.3 тип исполнения кабеля: Группа однородной кабельной продукции, характеризующаяся общей совокупностью нормированных показателей пожарной опасности.

3.4 одиночная прокладка: Одиночный кабель или ряд кабелей, расстояние по воздуху в свету от которых до ближайшего кабеля превышает 300 мм.

3.5 групповая прокладка: Ряд кабелей с расстоянием по воздуху в свету между ними не более 300 мм.

3.6 эквивалентный показатель токсичности продуктов горения кабельного изделия: Токсичность продуктов горения полимерных материалов, входящих в конструкцию кабельного изделия, с учетом их массовой доли в общей массе полимерных материалов кабельного изделия.

4 Классификация кабельных изделий по показателям пожарной опасности

4.1. Показатели пожарной опасности кабельных изделий должны соответствовать указанным в таблице 1.

4.2. По результатам испытаний и определения соответствующего показателя пожарной опасности с помощью таблицы 1 кабельному изделию присваивается класс пожарной опасности, который состоит из буквенно-цифрового обозначения. Буквенное обозначение представляет собой аббревиатуру от наименования соответствующего показателя пожарной опасности кабельного изделия. Цифровое обозначение соответствует значению (диапазону) показателя пожарной опасности.

В обозначении класса пожарной опасности первым показателем ставится предел распространения горения (О1 или О2 для кабельного изделия, испытанного одиночно, или П1-П4 для кабельного изделия, испытанного при групповой прокладке), вторым — предел огнестойкости, третьим — показатель коррозионной активности, четвертым — эквивалентный показатель токсичности, пятым — показатель дымообразования.

Примеры классификационного обозначения: О1.5.2.1.3; П2.7.1.4.4.

Таблица 1 — Классификация кабельных изделий по показателям пожарной опасности

Наименование показателя пожарной опасности (буквенное обозначение)

Классификационное обозначение показателя пожарной опасности

Значение критерия оценки показателя пожарной опасности

Предел распространения горения кабельного изделия при одиночной прокладке (ПРГО)

Расстояние от нижнего края верхней опоры до начала обугленной части образца, мм, более

Расстояние от нижнего края верхней опоры до конца обугленной части образца, мм, менее

Воспламенение фильтровальной бумаги

Предел распространения горения кабельного изделия при групповой прокладке (ПРГП)

Длина обугленной части образца, измеренная от нижнего края горелки, м, не более

12 типичных ошибок при монтаже автоматической пожарной сигнализации

Автоматическая пожарная сигнализация (АПС) является одним из самых эффективных технических средств обеспечения пожарной безопасности, направленного на своевременное обнаружение пожара. Для достижения данной задачи в состав системы АПС могут включаются разные по своим техническим характеристикам датчики, реагирующие на основные признаки развития пожара – изменение или достижение определенного уровня температуры, наличие в воздухе продуктов горения, появление различных типов дымов, открытого пламени. От того, как запроектирована АПС, как она смонтирована, произведена её наладка и обеспечено взаимодействие с другими противопожарными системами, зависит обеспечение пожарной безопасности объекта в целом.

«СП 5.13130.2009. Свод правил. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» устанавливает основные требования пожарной безопасности, регламентирующие защиту зданий, сооружений, помещений и оборудования на всех этапах их создания и эксплуатации автоматическими установками пожарной сигнализации.

Итак, основные нарушения при монтаже автоматической установки пожарной сигнализации:

1. Монтаж АПС производится при отсутствии проектной документации, разработанной и утвержденной в установленном порядке.

2. При монтаже АПС допускается произвольная замена оборудования на аналогичное или имеющее схожие характеристики с запроектированным.

3. Размещение точечных тепловых и дымовых пожарных извещателей производится без учета воздушных потоков в защищаемом помещении, вызываемых приточной и/или вытяжной вентиляцией, на расстоянии от извещателя до вентиляционного отверстия менее 1 м.

Читайте также  Перестал работать домофон в квартире

4. Извещатели размещаются по горизонтали или вертикали на расстоянии до близлежащих предметов и устройств, до электросветильников, менее 0,5 м.

5. Точечные дымовые и тепловые пожарные извещатели не устанавливаются в каждом отсеке потолка шириной 0,75 м и более, ограниченном строительными конструкциями (балками, прогонами, ребрами плит и т.п.), выступающими от потолка на расстояние более 0,4 м.

6. В местах, где имеется опасность механического повреждения извещателя, не устанавливается защитная конструкция, не нарушающая его работоспособности и эффективности обнаружения загорания.

7. В зданиях классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф4.1, Ф4.2 (здания дошкольных образовательных организаций, специализированных домов престарелых и инвалидов (неквартирные), больницы, спальные корпуса образовательных организаций с наличием интерната и детских организаций, гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпингов, мотелей и пансионатов, здания общеобразовательных организаций, организаций дополнительного образования детей, профессиональных образовательных организаций, здания образовательных организаций высшего образования, организаций дополнительного профессионального образования) – не обеспечивается дублирование сигналов о пожаре на пульт подразделения пожарной охраны без участия работников объекта и (или) транслирующей этот сигнал организации.

8. Используются провода и кабели с диаметром медных жил менее 0,5 мм.

9. Выполняется совместная прокладка шлейфов пожарной сигнализации и соединительных линий систем пожарной автоматики с напряжением до 60 В с линиями напряжением 110 В и более в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.

10. АПС формирует сигнал управления для включения средств оповещения и управления эвакуацией — за время, превышающее эвакуацию людей до наступления предельных значений опасных факторов пожара.

11. Одним шлейфом пожарной сигнализации с пожарными извещателями, не имеющей адреса, оборудуется зона контроля, включающая помещения, расположенные более чем на двух сообщающихся между собой этажах, при суммарной площади помещений более 300 м.

12. При расстановке пожарных извещателей под фальшполом, над фальшпотолком и в других недоступных для просмотра местах отсутствует возможность определения места расположения сработавшего извещателя.

Все вышеуказанные нарушения влекут за собой снижение эффективности применяемых средств противопожарной защиты объекта, увеличение времени обнаружения пожара, что в свою очередь, ведёт к ухудшению состояния объектов с точки зрения пожарной безопасности.

С целью контроля качества проведенных работ по монтажу АПС рекомендуется проведение оценки соответствия работ по монтажу и наладке автоматической пожарной сигнализации, системы оповещения и управления эвакуацией людей при пожаре требованиям технических регламентов и проектной документации, проводимой отдел пожарного контроля ГБУ ЦЭИИС.

СП 5.13130.2009. Свод правил. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования.

Начальник отдела пожарного контроля ГБУ ЦЭИИС Д.В. Григорьев

Если вы нашли ошибку: выделите текст и нажмите Ctrl+Enter

Правильная прокладка кабелей пожарной сигнализации – выбор материала под внешние требования

Бесперебойная и информативная работа извещателей пожарной сигнализации обеспечивается специальными проводами, сведенными в шлейфы. Требования, которым должен соответствовать пожарный кабель, его разновидности, способы прокладки и монтажа регламентируются нормативными документами: СНиП 2.04.09-84 «Пожарная автоматика…», СНиП 3.05.06-85, ВСН 116-87 и ФЗ №123 от 10.07.2012 г. и некоторыми другими.

  1. Требования, предъявляемые к кабелям пожарной сигнализации
  2. Классы огнеопасности защищенного провода
  3. Разновидности огнестойкого и огнеупорного кабеля
  4. Особенности монтажа кабеля в помещении

Требования, предъявляемые к кабелям пожарной сигнализации

Термоизоляционный слой кабеля должен выдерживать открытое пламя и температуру заданное расчетное время, которое необходимо для эвакуации персонала и посетителей. Весь этот период параметры электроснабжения и передачи данных должны быть выше минимально необходимых для функционирования элементов пожарной сигнализации.

Прокладка кабелей пожарной сигнализации совместно с другими допускается при наличии дополнительной общей обмотки термостойкими материалами, или укладки в специальные термокороба.

При прокладке кабеля через стены должна учитываться огнеопасность материала несущих и облицовочных конструкций. Все проходки должны быть дополнительно защищены термостойкими герметиками. Преимущественно практикуется монтаж в металлической гофре.

Соответствие следующим требованиям:

  • При воздействии огня выделяется минимальное количество дыма и токсичных продуктов распада;
  • Невысокая коррозионная активность;
  • Материал препятствует распространению огня. Обмотка плавиться, не разбрасывая искры.

Классы огнеопасности защищенного провода

Рекомендуется применять термокабель для пожарной сигнализации, паспорт которого имеет следующую маркировку:

  • НГ – (негорючий) в зависимости от марки может иметь огнестойкость от A до D;
  • LS – маркировка кембрика или прокладки, которую устанавливают поверх основной изоляции на участках, проходящих через взрывоопасную зону;
  • HF– изоляционный материал, не выделяющий дым, или другие испарения при воздействии открытого огня или высокой температуры. Дополнительно обладает высокими антикоррозионными показателями. Рекомендуется для монтажа совместно с другими силовыми или информационными кабелями.

Разновидности огнестойкого и огнеупорного кабеля

По изоляционному материалу негорючий кабель для пожарной сигнализации бывает следующих типов:

Стеклослюденит – наиболее эффективная изоляция. Обмотка кабеля лентами из этого материала позволяет выдерживать температуру до 700°С без потери основных свойств в течение 3 часов.

Металлизированная магнезиальная изоляция – сохраняет работоспособность кабеля под прямым пламенем на протяжении 2,5 3 часов.

Кремнийорганическая резина – до начала реакции ее характеристики идентичны обычной резиновой изоляции. Под воздействием температуры керамезируется без выделения дыма. Керамическое покрытие достаточно прочное и надежное, что позволяет функционировать кабелю длительное время.

Эксплуатационные характеристики кабеля в кремнийорганической изоляции несколько хуже чем в обычной резиновой. В частности, радиус изгиба значительно больше.

На данный момент на рынке наиболее популярна кабельно-проводниковая термостойкая продукция YnKY и N2XH. Одни из самых эффективных марок в безгалогенной оплетке:

  • FLAME-X950 (N)
  • FLAME-X 950 (N)HXH
  • HXH FE180/E30
  • FE180/E90.

Из продукции отечественных производителей можно отметить модели ВВГнг и ВВГнгд и некоторые другие.

Особенности монтажа кабеля в помещении

Прокладка кабеля для систем пожарной сигнализации производится в соответствии с ВСН 116-87 и ПУЭ:

  • Наращивание кабелей, по которым передается информация в пределах одного шлейфа запрещена;
  • Разрешено использование исключительно медных проводов. Применение кабелей с броневой и термостойкой обмоткой целесообразно в помещениях с высокой вероятностью возгорания, в иных случаях рекомендуется применении обычных кабелей;
  • Учитывая значительный вес термостойких проводов, воздушная прокладка выполняется с использованием стального троса в качестве основания. При этом следует исключить провисание;
  • Необходимо предусмотреть припуск 10% на термическую усадку.

Минимальный диаметр медного многожильного кабеля составляет 0,5 мм, максимальное сечение определяется в соответствии с коэффициентом падения напряжения в сети.

Провода, которые используются для систем оповещения, контроля и управления приборами пожаротушения должны размещаться на расстоянии 0,5 м от силовых линий для предотвращения возникновения помех и паразитарных наводок. Допускается размещение в одном металлическом экранированном коробе при условии наличия в нем дополнительной внутренней перегородки.

Монтаж в пустотах стен за подвесным потолком или под подиумным полом допустим только в случае применения металлической гофры.

Прокладку провода вне здания рекомендуется осуществлять в земле, при невозможности этого необходимо постараться размещать линии под навесами для максимальной защиты от внешней среды.

Технический осмотр производится каждый квартал. Во время осмотра визуально определяется целостность изоляционного покрытия. При постоянном ложном срабатывании шлейф, который подключен к сработавшему прибору, дополнительно прозванивается , чтобы установить причину сбоев. Если есть подозрения, что сбоит силовая линия, ее основные параметры замеряются универсальным тестером.

Читайте также  Магнитный датчик открытия двери

Как нарастить кабель для пожарной сигнализации? Наращивание шлейфов, по которым идет информационный поток категорически не допускается. Можно соединять только силовые линии. Происходит это по следующее схеме:

  1. Длина концов проводника подгоняется со сдвигом 2-3 см на каждый проводник;
  2. Провода оголяются, с них снимается изоляция на 1-1,5 см в зависимости от мастерства электрика;
  3. Выполняется прямая взаимная перекрестная скрутка. Для одножильного провода достаточно 2 витка с каждой из сторон, для многожильного не меньше 5;
  4. В обязательном порядке наносится припой;
  5. Благодаря сдвигу жилы можно не изолировать по отдельности, все они обматываются изолентой совместно.

В качестве изолирующего материала необходимо брать термостойкую изоленту. Стекловолоконную ленту, обработанную кремнийорганическим лаком марки К-44 или цапон-глифталевым клее-изолирующим составом.

Еще одним примером является термостойкая лента марки ЛЭТСАР из радиовулканизационной кремний органической резины. Представленные изделия применяются, когда необходимо выполнить наращивание кабеля в условиях, когда необходима высокая теплостойкость.

Как заземлить экран кабеля пожарной сигнализации? Во многих моделях безгалогенового термостойкого кабеля предусмотрены провода заземления и алюминиевая фольга в виде изоляции. Заземление может выполняться различными способами как указано в схеме:

Прокладка кабеля пожарной сигнализации: типы и классы кабеля, требования, монтаж

Оборудование помещений противопожарной сигнализацией – мера предосторожности, которая способна предотвратить трагедии, связанные с гибелью людей в огне. Она должна работать достаточное количество времени, чтобы граждане успели покинуть опасное место.

Разновидности огнестойкого и огнеупорного кабеля

Для монтажа систем пожарной сигнализации используется несколько типов кабелей. Отличаются они по степени устойчивости к воздействию на них открытого пламени. Есть провода, которые не поддерживают горение и огнеупорные или огнестойкие.

Огнеупорные провода не прекращают работать, попав в огонь долгое время. Не поддерживающий горение кабель в очаге пламени не сразу, но все же возгораются. Как только тухнет основной огонь, они тоже перестают гореть. Передавать сигнал они прекращают практически сразу.

Типы кабеля пожарной сигнализации

У кабелей ПС есть несколько сфер деятельности, и в зависимости от них используют различные типы провода:

  • кабель шлейфа сигнализации;
  • кабель систем оповещения;
  • кабель управления электрооборудованием и системами;
  • питающий кабель.

Подбор типа провода и вариантов сборки регламентируется ГОСТом Р53315/53325.

Классы огнеопасности защищенного провода

Основная задача кабеля пожарной сигнализации — бесперебойно работать в экстремально высоких температурах зоны возгорания. Также желательно, чтобы он не выделялся дым. Обозначаются эти классы первыми буквами слов их наименований:

  • НГ – не поддерживает горения, по огнестойкости подразделяется на 4 категории от А до D;
  • LS – термопластик, испускающий мало дыма;
  • HF – изоляция, не дающая дыма и других вредных испарений.

Особенности монтажа кабеля в помещении

Все критерии по укладке кабелей ПС изложены в ВСН 116-87 и ПУЭ. Они говорят о том, что

  • нельзя наращивать передающие информацию провода в одном шлейфе;
  • для исключения провисания при воздушном укладке применяется как основа стальной трос;
  • предусматривается припуск на термоусадку кабеля 10% и т.п.

Требования пожарной безопасности к огнестойким кабелям и кабельным линиям

Огнеупорный кабель должен продолжать адекватно работать в зоне возгорания определенное время, достаточное для эвакуации граждан в безопасную зону. Также он не должен выделять в воздух дым и токсические вещества либо делать это в минимальных объемах.

Устойчивость кабельных линий к прямому воздействию огня

Устойчивость кабельных линий зависит от использованной в них изоляции, а также способа их монтажа. Например, с применением огнеупорных коробов или укладки внутри стен. Огнеупорный противопожарный провод может полноценно работать 180 мин. при 750˚.

Химическая безопасность

К кабелям, применяющимся в формировании ПС, в помещениях с большой посещаемостью и производственных цехах, предъявляются также повышенные требования по химии. Это выражается в том, что при горении они должны выделять минимум дыма и других паров, а лучше вообще ничего не отдавать в окружающую среду. Таким образом, сводятся к минимуму факторы, от которых чаще всего гибнут люди на пожаре.

Оборудование помещений противопожарной сигнализацией – мера предосторожности, которая способна предотвратить трагедии, связанные с гибелью людей в огне. Она должна работать достаточное количество времени, чтобы граждане успели покинуть опасное место.

Нормы прокладки кабеля пожарной сигнализации

Нормы укладки кабеля ПС описаны в СП 5.13130.2009. Они должны соблюдаться на всех защищаемых объектах.

В них говорится, что

  • соединительные линии и шлейфы сигнализации формируются цельными проводами из меди с сечением жилы не меньше 0,5 мм;
  • оптоволоконные линии тянут в местах усиленного электромагнитного фона;
  • закладывается резерв в 10% клемм и жил, подводимых к автоматике пожарной системы;
  • с пожарной панелью может быть соединено не больше 20 радиальных шлейфов;
  • кольцевые шлейфы изготавливают отдельным кабелем;
  • в пожаро- и взрывоопасных помещениях укладка проводов питания и управления ППС должна проводиться в пустотах конструкций типа К0.

Основные моменты при прокладке кабеля ПС

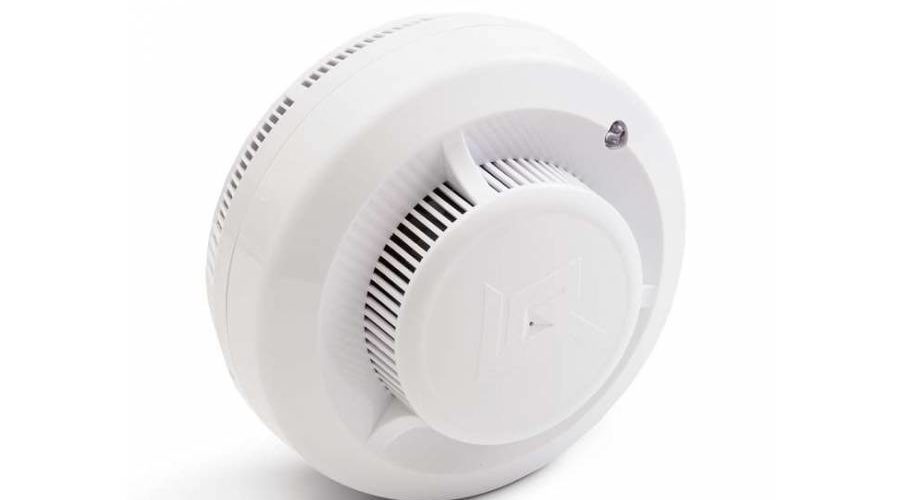

Кабель пожарной сигнализации обеспечивает устойчивое соединение датчика ПС с пультом управления и другими системами и механизмами. Поэтому наращивание кабелей на протяжении всего шлейфа не допустимо. У каждого датчика свой провод.

Проводка управления контролирующих и оповещающих систем располагается минимум в полуметре от силовых, во избежание возникновения наведенных помех и ложных срабатываний. Исключением может быть монтаж в экранирующем коробе с внутренней перегородкой.

Если кабель прокладывается снаружи здания, то его нужно постараться изолировать от воздействия атмосферы. Желательно закопать в землю или спрятать под навес или козырек. Технический осмотр нужно проводить ежеквартально.

Какой кабель используется при обустройстве системы ПС

Подбор кабеля для формирования пожарной сигнализации ограничивается видом помещения, где он будет «работать» и способом монтажа. Используют специальные не горючие провода. Это регламентируется в ФЗ от 22 июля 2008 г. № 123-Ф, СП 5.13130.2009 и в Нормах пожарной безопасности.

Для монтажа могут применяться кабели с обозначением:

  • НГ – негорючие, для прокладки на открытом воздухе;
  • НГ LS – с минимизированным дымообразованием, разрешены для применения в жилых и производственных помещениях;
  • НГ HF – без галогена, применяются в местах с большой проходимостью, помещениях с компьютерами или автоматикой;
  • НГ FRLS и НГ FRHF – с минимальным образованием дыма или галогена, прокладываются в операционной или реанимации;
  • НГ LSLTx и НГ HFLTx – максимально защищенные и не горючие, применяются в местах постоянного пребывания детей и маломобильных граждан.

Маркировка кабеля ПС

На кабель наносятся специальные буквенные обозначения, которые сообщают об их назначении и возможностях.

  • Э – экранированный;
  • НГ – не поддерживает горение;
  • ВВ – заключен в двойную ПВХ оболочку;
  • КС – кабель сигнализации;
  • LS – малодымный;
  • КМП – малогабаритный кабель в полиэтиленовой оболочке;
  • HF – без галогеновый.

Заключение

При соблюдении всех требований, предъявляемых к кабелям и методам монтажа пожарной сигнализации, получается надежная система, правильная работа которой обеспечит своевременное оповещение о возгорании и эвакуации людей из опасной зоны. Это довольно сложная и дорогая система, но жизни людей намного ценнее.

Видео по теме
