Противопожарная муфта (манжета): модификации, зачем нужна и где применяется

Для того чтобы возводить современные здания и сооружения различного функционального назначения – от многоэтажных жилых домов до огромных спортивных, культурно-развлекательных комплексов, отличающиеся как большой высотой, полезной площадью, так и сложными архитектурными, объемно-планировочными решениями; сегодня специалистами проектно-конструкторских институтов, бюро, строительно-монтажных компаний используется множество новых материалов, о которых ранее по разным причинам и речи быть не могло.

Одна из них – это несоответствие требованиям пожарной безопасности в строительстве, прописанное в государственных нормах/правилах. Выражается это в горючести, дымообразующей способности, небольшом пределе огнестойкости строительных конструкций, материалов. Однако возможность как значительно удешевить строительство зданий/сооружений в целом, так и снизить нагрузку на несущие конструкции строений постоянно требовало новых, порой неожиданных решений.

Использование таких веществ и материалов, как сталь, алюминий, пластик, полимеры позволило бы решить множество проблем в строительной отрасли. Если для металлических конструкций возможно выполнение огнезащиты мастиками, покрытиями, красками, то защитить пластиковые/полимерные изделия, и прежде всего трубы различного диаметра из полиэтилена, полипропилена или поливинилхлорида, подобным образом невозможно. Но, ученые, конструкторы придумали весьма простое, оригинальное решение, позволившее использовать их без ущерба для огнестойкости зданий, безопасности людей, находящихся в них.

Установка

Варианты установки противопожарных муфт

Именно таким способом удалось добиться разрешения на использование довольно легко деформирующихся, плавящихся под тепловым воздействием пожара, сгораемых/разрушающихся трубопроводов из полимерных/пластиковых материалов для внутренней разводки водоснабжения, водоотведения в зданиях, сооружениях.

Это не противоречит требованиям строительных норм/правил, таких как СП 30.13330.2016 «СНиП 2.04.01-85* Внутренний водопровод/канализация зданий», при условии установки противопожарных муфт согласно указаниям п. 4. ст. 137 ФЗ № 123, п. 4.23 СП 40-107-2003, п.п. 3.1, 3. 2 ГОСТ Р 53306-2009 при пересечении противопожарных преград – перегородок, стен, междуэтажных помещений, делящих строения на пожарные отсеки, квартиры и другие части/помещения. Это необходимо для обеспечения требуемого предела стойкости к огню строительных конструкций, исключения распространения пламени и дыма между ними, в случае возникновения пожара; что приводит, как правило, к выгоранию труб из полимерных материалов, образованию сквозных отверстий в строительных проемах.

Устройство противопожарной муфты – разъемного кольца/хомута с фиксирующей застежкой довольно простое:

Корпус, изготовленный из металла – сплавов алюминия или железа, в том числе из нержавеющей стали. Часто покрыт краской в декоративных целях, чтобы не портить интерьер отделки помещений, а также для защиты от коррозии.
Замок-застежка, стягивающий муфту, надежно фиксируя ее на трубе. Изготавливается из легированной стали, обладающей высокой прочностью, т.к. на него приходится большая часть эксплуатационной нагрузки.
Огнезащитный, расширяющийся/вспучивающийся под действием высокой температуры пожара, вкладыш, выполненный в виде ленты. Он нейтрален к воде, что важно, т.к. протечки в системах водоснабжении и канализации не редкость; пластичен, не токсичен, не имеет запаха. Под воздействием теплового воздействия пожара, быстро передающегося через металлический корпус муфты, в считанные секунды вспучивается, заполняя проем в противопожарной преграде.
Крепления на корпусе муфты для монтажа на потолок/пол, стену/противопожарную перегородку.
На торцах корпуса ППМ имеются зубцы, предназначенные для удержания терморасширяющегося материала внутри его.

Важно: кроме пассивной огнезащиты строительных проемов/отверстий, противопожарные муфты дополнительно фиксируют/удерживают вертикальные горизонтальные участки трубопроводы внутренних инженерных систем водоснабжения/канализации, придавая им надежность, в том числе в плане герметичности, прочности соединений/стыков.

Монтаж

Монтаж противопожарной муфты

Его упрощает, облегчает несложная конструкция таких устройств, позволяющая вести установку как в процессе разводки трубопроводов внутренних систем водоснабжения/канализации на стадии строительства, реконструкции/ремонта, так и в любой момент смонтировать их в уже эксплуатируемых, давно возведенных зданиях; резко повысив их сопротивление к распространению огня, дыма внутри строений через проемы для прокладки инженерных коммуникаций жизнеобеспечения, т.к. противопожарная муфта накладывается/фиксируется на установленные трубы.

Остается только закрепить ее шурупами на стене/перегородке или к полу/потолку. Следует отметить, что в промышленных зданиях строительные проемы в местах прохождения как инженерных систем водопровода/канализации, так и электрических трасс, других коммуникаций следует дополнительно тщательно заделать противопожарной огнестойкой монтажной пеной, мастикой или мокрой штукатуркой для обеспечения герметичности пожарного отсека/помещения, требуемого предела стойкости к огню строительных конструкций.

Возможен также монтаж ППМ частично внутри строительного проема в стене или перекрытии, так чтобы наружу выступала верхняя часть корпуса, с последующим заполнением его бетонным раствором/мокрой штукатуркой или огнестойкой пеной. В таких случаях не следует загибать к корпусу крепежные элементы корпуса муфты для большей надежности, жесткости соединительного узла внутри противопожарной преграды.

Для повышения надежности заполнения строительных отверстий/проемов в случае возникновения пожара ППМ монтируют с обеих сторон противопожарной преграды, соединяя металлическими стяжками.

На канализацию

Противопожарная муфта на канализационный стояк

Даже более нужна в плане защиты строительных отверстий/проемов от проникновения через них продуктов горения, пламени в смежные по вертикали/горизонтали помещения, чем такое огнепреграждающее устройство на трубы системы водоснабжения/отведения; просто потому, что они гораздо большего диаметра.

Стоит знать: область использования противопожарных муфт ограничена только внутренними трубопроводами систем жизнеобеспечения, выполненными из пластика, полимерных материалов. На металлические, в том числе оцинкованные, чугунные трубы устанавливать ППМ необязательно, не требуется нормативными документами по ПБ.

На трубу

Противопожарные муфты на трубах

Устанавливают в зданиях различного назначения, в которых смонтированы внутренние инженерные коммуникации из полимерных труб в:

жилых зданиях, прежде всего в многоквартирных домах;
зданиях лечебно-профилактических, оздоровительных, социальных учреждений – поликлиник, больниц, санаториев, домов престарелых, восстановления/реабилитации;
гостиницах, отелях, общежитиях, домах отдыха;
зданиях/сооружениях промышленных предприятий;
торгово-развлекательных, офисных комплексах;
зданиях аэропортов и вокзалов.

Противопожарная муфта для кабельной проходке

Самосрабатывающие на трубах

Обладают следующими преимуществами:

Огнестойкость – до 180 мин, что позволяет обеспечивать требуемый противопожарными нормами/правилами предел стойкости к огню всех типов внутренних преград – противопожарных стен, перегородок, перекрытий.
Они работоспособны при установке в любом пространственном положении – горизонтальном/вертикальном, под углом, если это необходимо в процессе монтажа инженерных систем внутри здания.
Период службы сравним со сроком эксплуатации здания до капитального ремонта, реконструкции, независимо от влажности воздуха, температурного режима в них.
Простота и легкость установки разъемной конструкции муфты/хомута.
Возможность установки на полимерные трубопроводы водоснабжения, канализации не только в новостроящихся объектах, но и в давно эксплуатируемых зданиях, в том числе во время проведения реконструкции, капитального и текущего ремонта.
При замене части или всего стояка, или разводки из полимерной трубы, необязательно снимать/демонтировать уже установленные муфты, достаточно их ослабить, что позволит удалить/смонтировать участки трубопроводов.
Не требуется специальное техническое обслуживание таких огнепреграждающих устройств, достаточно периодически визуально обследовать их конструкции для выявления следов коррозии элементов из металла, надежность крепления к стенам/перегородкам или перекрытиям, плотность посадки муфты на трубу.

В том числе все это, позволило склонить чашу весов в сторону необходимости/полезности использования труб из полимерных материалов вместо тяжелых, дорогостоящих стальных, чугунных инженерных сетей водоснабжения, канализации, включая ливневую, внутри зданий/сооружений.

Принцип работы

Производители и модели

Основная характеристика этого пожарно-технического изделия – диаметр. Так, разнообразие выпускаемых ППМ позволяет устанавливать их на канализационные трубы всех распространенных типоразмеров по наружному диаметру – от 50 мм для водоотведения до 110/160 мм для внутриквартирных/офисных стояков.

На российском рынке представлено немало ППМ различных производителей, например, следующие:

«ОГНЕЗА-ПМ». Компания «ОГНЕЗА» из Санкт-Петербурга производит весь спектр типоразмеров ППМ от 20 до 160 мм по внутреннему диаметру пластиковой/полимерной трубы. Цвет корпуса – белый/красный. Толщина терморасширяющегося вкладыша – от 4 до 15 мм. Вес изделия – от 55 до 900 г. Возможно изготовление по размерам заказчика.
«Огнебарьер». ППМ в корпусе из оцинкованной/нержавеющей стали под такой торговой маркой выпускает компания «СОЮЗПРОМТЕХ» из Санкт-Петербурга, специализирующаяся на выпуске огнезащитных материалов и устройств.
ППМ «Феникс» инжиниринговой компании «Унитэкс» из Москвы. Диаметр изделий – от 16 до 200 мм с высокой огнестойкостью – EI Корпус из нержавеющей стали с ленточным хомутом червячного типа.
ППМ «ЭГИДА-ПМ» диаметром от 20 до 160 мм в стальном корпусе с порошковым покрытием серого цвета, выпускаются ООО «ЭГИДА-ПРОФ» (г. Санкт-Петербург). Огнестойкость – EI

В заключение следует сказать, что не стоит пренебрегать установкой этих недорогих, но весьма эффективных устройств, как при массовом строительстве жилых многоквартирных, общественных зданий, строений промышленных предприятий, так и при возведении частных/индивидуальных, а также блокированных домов/таунхаусов; т.к. при небольших затратах это позволит избежать разрушений, большого материального ущерба в случае пожара.

Противопожарная муфта (манжета)

Главная
>
Продукция
>
Противопожарные муфты

ВНИМАНИЕ! ПОЛУЧЕН НОВЫЙ СЕРТИФИКАТ >>>>>

Противопожарные муфты «ТОИР»

Производство ООО «ТОИР-М» (г. Мытищи, Российская Федерация)

Противопожарная муфта или манжета, сокращённая аббревиатура ПМ, разработана для защиты пластиковых труб от их полного прогорания в местах прохода сквозь перегородки или междуэтажные перекрытия. Противопожарные манжеты ленточного типа работают как самосрабатывающие огнестойкие затворы, препятствуя распространению огня через трубные переходы на соседние помещения. Огнезащитные муфты, повышают общий уровень пожарной безопасности объекта, блокируя продвижение пожара по полимерным трубопроводам или кабельным трассам.

Противопожарные муфты на канализацию «ТОИР» предотвращают распространение огня внутри здания по пластиковым трубам. Муфта представляет собой разъемный корпус изготовленный из оцинкованной стали с вкладышем из терморасширяющегося материала. Манжета с терморасширяющейся лентой может быть применена в любом здании, которое имеет трубные коммуникации из горючих полимерных труб (РР, РЕ, PVC) Применение противопожарной муфты «ТОИР» гарантирует безопасность в случае возникновения аварийной ситуации. Противопожарные манжеты ленточного типапрепятствуют проникновению огня и дыма в иные помещения через отверстия в трубопроводе. Предел огнестойкости узла канализации с трубами из полипропилена, на котором закреплена самосрабатывающая противопожарная манжета ленточного типа производства компании «ТОИР», не менее 180 минут (стандарт EI 180), что подтверждает обязательный сертификатсоответствия NoC-RU.KB03.B.00366. Его отсутствие говорит о том, что перед Вами контрафакт.
Такое средство защиты не спасёт Вашу недвижимость от проникновения пожара через пластиковые трубы.

Сертификат соответствия на противопожарные муфты производста компании «ТОИР-М» подтверждает высокое качество и эффективность противопожарных ленточных муфт, которые справляются со своей задачей даже в самых тяжелых условиях.

В ходе проведённых сертификационных испытаний в научно-испытательном центре «КОМПЛЕКСНАЯ БЕЗОПАСНОСТЬ» (ИЛ ООО НИЦ «КБ»), противопожарная муфта ПМ-110сработала штатно. Протокол No 18-04-27/1ТР. Менее чем за 4 минуты после достижения температурного порога в 150 градусов Цельсия, огнезащитная терморасширяющаяся лентаполностью герметизировала переходное отверстие в стене. Она уверенно продержалась более 3 часов под воздействием открытого пламени. Это точно соответствует «Техническому регламенту о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 No123-ФЗ).

Канализационная противопожарная муфта производства «ТОИР-М» выпускается по ТУ 25.11.23-003-867 30452-2018, обладает хорошей стойкостью к коррозии и удобством установки. Самосрабатывающая манжета выполнена в форме простого кольца. Внешняя часть конструкции это прочный металлический корпус, сделанный из листовой оцинкованной стали. На его наружной стороне расположены небольшие зубчики, они задают направление расширения активного вещества. Внутри манжеты укладывается огнезащитная терморасширяющаяся лента, самосрабатывающая под воздействием высоких температур. Она создаёт полную блокировку притока воздуха в очаг горения и защищает смежные комнаты от проникновения дыма или открытого пламени. Замок-защелка существенно облегчает монтаж и аккуратно устанавливает противопожарные муфты на уже подключённые в канализацию пластиковые трубы. Для крепления к полу, потолку или стене предусмотрены проушины с овальными отверстиями под разнообразный крепёж. Для дополнительной защиты манжеты от ржавчины, металлическое кольцо покрыто полимерной краской красного цвета.

Компания «ТОИР-М» выпускает огнестойкие манжеты ленточного типа в широком диапазоне цен и типоразмеров от 16 до 280 мм., успешно конкурируя с другими производителями. Огнестойкая муфта «Тоир-М», это оригинальный аналог манжеты Огнеза, ОГРАКС и РТМК. Её цена значительно ниже многих конкурентов. На нашем складе постоянно доступна самосрабатывающая муфта ПМ-110, рассчитанная на диаметр трубы 110 мм, самый популярный размер для защиты канализационных труб из полипропилена. Мы также готовы изготовить противопожарные манжеты с любыми нестандартными характеристиками. Эта услуга доступна как для больших промышленных серий, где счёт измеряется десятками тысяч единиц, так и для небольших партий с количеством от 1000 штук. Огнезащитная манжета «ТОИР_М» Ваш надёжный барьер на пути распространения огня по коммуникациям внутри зданий, промышленных или военных объектов.

Зачем они нужны

Зачем вообще нам муфта на трубе?

А представьте себе пожар в здании, где канализация из труб ПХВ.

Как известно, пластик начинает деформироваться при нагревании до 180 °C.

А между стенами, перекрытиями тем временем образуется отверстие от выгоревшей трубы.

То есть, свободный проход для дыма и пламени.

Открытый огонь быстро перекидывается через отверстия между строительными конструкциями.

Поэтому противопожарная муфта обязательно монтируется на канализацию.

Другая опасность связана с открытием полости канализационной трубы.

Внутри труб канализации присутствуют газы, которые при утечке запросто вспыхивают.

А это чревато масштабным пожаром в целом городском массиве.

Канализация, конечно, не единственная сфера применения противопожарной манжеты.

Где применяются

Муфту монтируют на объектах разной специализации, где есть пластиковый трубопровод, таких как:

Больничные центры, дома престарелых, дома отдыха, реабилитационные центры.
Жилые сооружения, многоквартирные дома.
Отели, хостелы, общежития, гостиничные заведения.
Вокзалы, аэропорты.
Производственные предприятия.
Торгово-развлекательные заведения, многоэтажные офисы.

Противопожарная манжета монтируется лишь на пластиковый трубопровод.

Вам, конечно, никто не запрещает установить ее на металлическую или чугунную трубу.

Но правилами ПБ это не регламентировано.

Чугун и металл не расплавятся под воздействием открытого огня.

Противопожарные муфты для пластиковых труб обычно окрашивают красным, белым или серым цветом.

Материалы самих труб это ПВХ, ПЭ и пр.

Любую муфту ставят на водопроводы следующего типа.

Сливная канализация.
Пластиковый трубопровод.
Внутренняя канализация.

Что дает нам применение противопожарной муфты?

Ее наличие позволяет обеспечить нужный предел огнестойкости стройконструкции,

препятствует проникновению огня в соседние помещения.

Противопожарная самосрабатывающая (огнезащитная) муфта состоит из металлического корпуса и полимерного вкладыша.

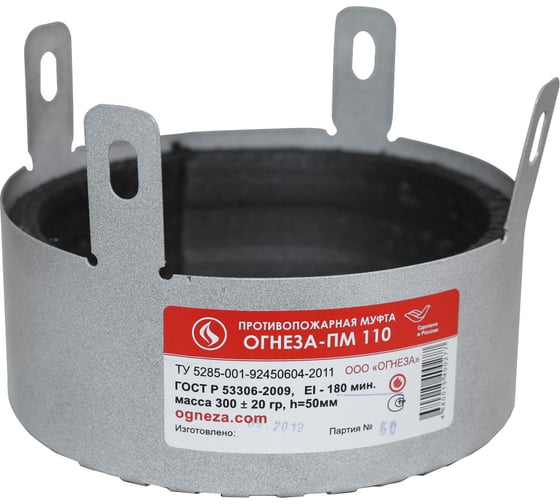

Корпус муфты ОГНЕЗА ПМ

Корпус (металлическая манжета) изготавливается из холоднокатаной или оцинкованной стали толщиной от 0,5 до 2мм, окрашенной атмосферостойкой краской.

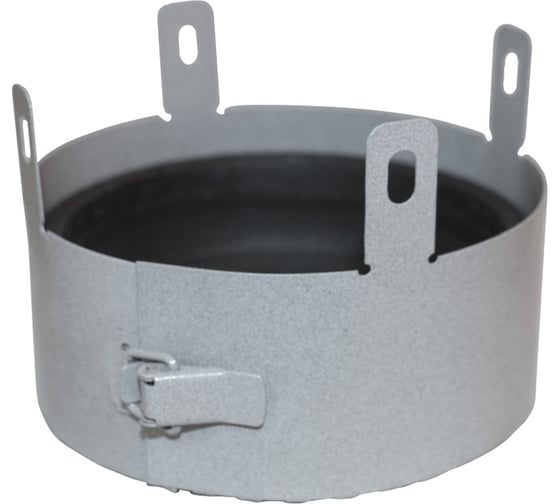

Замковое соединение корпуса снабжено надежным замком-защелкой российского производства из гальванированной стали и дополнительно покрыто краской в цвет муфты, что гарантирует долговечность его службы
Загнутые внутрь зубчики основания манжета не только удерживают огнезащитный вкладыш внутри корпуса, но и при пожаре обеспечивают его направленное расширение, способствуя более быстрому закрытию отверстия
Проушины крепления с отверстием легко отгибаются и имеют длину 35 мм для удобного монтажа. Под заказ изготавливаются муфты с удлиненными лепестками крепления ( 70 мм и более) для труб, прокладываемых в металлических гильзах, применяемых в монолитном строительстве

Терморасширяющийся огнезащитный вкладыш ОГНЕЗА-ТРМ

Огнезащитный терморасширяющийся ленточный вкладыш – основной рабочий компонент противопожарной муфты. Изготавливается из терморасширяющегося материала ОГНЕЗА-ТРМ (собственная разработка) на основе каучука и графита. Вкладыш пластичен, без запаха, не токсичен, нейтрален к воде, обеспечивает огнестойкость изделия в соответствии с «Техническим регламентом о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 №123-ФЗ). Сохраняет свои свойства в течение 30 лет.
