Противопожарные подъемно секционные ворота

Секционные противопожарные ворота EI 60

противопожарные секционные ворота

Сертификат Секционные противопожарные ворота FT-S EI60 ЕАЭС BY 112 02.01. 022 00017

противопожарные секционные ворота на подземный паркинг

секционные противопожарные ворота с калиткой EI-60

противопожарные секционные ворота на подземную парковку с дверью

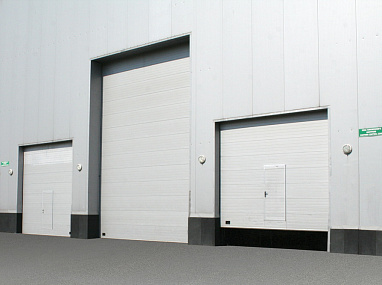

противопожарные секционные ворота с калиткой

конструкция противопожарных секционных ворот

противопожарные секционные ворота в открытом виде с калиткой

чертеж противопожарных ворот секционных

фото противопожарных ворот секциями

секционные противопожарные ворота EI60

большие противопожарные ворота автоматические

Выполненные проекты

Принцип работы

Закрытие ворот осуществляется посредством электропривода на 380 В (220 В возможно только при небольших размерах ворот) в автоматическом режиме. Конечные позиции полотна фиксируются концевыми выключателями. Управление электроприводом осуществляется через блок управления, который подключается к системе пожарной сигнализации. При поступлении сигнала о пожаре с пульта сигнализации преграда опускается автоматически.
На случай перебоев с электроснабжением возможна установка аварийного питания. Есть возможность установки калитки для экстренной эвакуации и лючка для пожарного гидранта.

Основные характеристики

По желанию заказчика возможна врезка калитки с огнеупорным замком и огнестойкого люка размером 200х200 мм;
Высоконадёжный механизм позволяет произвести более 25 тысяч циклов открывания-закрывания ворот;
Цветовое исполнение: любое по шкале RAL (стандартные цвета: RAL 7035; RAL 9010).

Полотно

Производится из подвижно соединённых секций из листовой стали толщиной 0,5 мм с наполнителем из высококачественной минеральной ваты;
По торцам панелей устанавливаются профили толщиной 2 мм;
Вес конструкции ворот: 24 кг/м2;
Толщина полотна: 60 мм;
Высота панели: 545 мм.

Варианты монтажа

Стандартный, высокий, низкий, вертикальный.

Противопожарные секционные ворота со стандартным подъемом выглядят как обычные промышленные или гаражные секционные ворота. Но это только на первый взгляд, за счёт использования в полотне ворот каменной негорючей ваты, масса конструкции значительно больше и интенсивное использование запрещено. К тому же, негорючие подъемно-секционные ворота должны работать в паре с пожарной сигнализацией и опускаться по сигналу с пульта управления автоматически.

Огнестойкие подъемные ворота с вертикальным механизмом движения имеют свои дополнительные преимущества. Так как полотно, при подъеме вертикально, не изгибается, то есть возможность изготовить конструкцию без разрывов — цельным полотном. Это позволяет избежать дополнительных элементов, которые могут выйти из строя со временем, а так же уменьшить возможность похождения продуктов горения в местах сочленения панелей.

Требуемое место в верхней части проёма для монтажа ворот: минимум 550 мм. Требуемое место со стороны монтажа электропривода: минимум 450 мм. Требуемое место со смежной от электропривода стороны: минимум 250 мм.

Габариты

Ширина, макс.:	7 000 мм
Высота, макс.:	6 000 мм

Преимущества

Отсутствие пружин, противовесов и других дополнительных элементов, которые часто выходят из строя;
Использование качественных осевых двигателей европейского производства;
Интеграция с любыми аварийными системами противопожарной сигнализации;
Возможность изготовления с калиткой экстренной эвакуации и лючком для пожарного гидранта;
Производство по европейским и мировым стандартам, сертификат качества государственного образца;
Низкая цена, по сравнению с европейскими аналогами.

Особенности эксплуатации

Ворота состоят из подвижного полотна, обладающего возможностью перемещения вверх и вниз, жёстко закреплённых несущих элементов обрамления стенового проёма, а также устройств безопасности, элементов уплотнения. Эти элементы размещаются по периметру и изготовлены из углеродного материала, который при нагревании расширяется и предотвращает проникновения продуктов горения.

Стандартно ворота находятся в открытом состоянии. Блок управления (далее БУ) подключён к охранно-пожарной сигнализации (далее ОПС) через «сухой контакт». При поступлении сигнала с приёмно-контрольного прибора ОПС БУ подает сигнал на двигатель, преграда закрывает проём между зонами пожара.

Запрещено использовать огнестойкие ворота, как промышленные (ежедневное и многократное открытие и закрытие в течение дня). Максимальный гарантированный ресурс — 5 циклов в сутки.
Нельзя допускать к управлению механизмом третьи лица и сотрудников без ознакомления с техническим паспортом.
Необходимо защищать конструкцию от попадания на неё краски, шпаклевки, растворителя, цемента и иных других строительных материалов.
Запрещено крепить на конструкцию строительные материалы и зажимать направляющие между отделочными материалами.
Предназначены для работы в температурном режиме от -10°C до +40°C.
Не предназначены для эксплуатации в помещениях с повышенной влажностью.
Нельзя размещать никаких предметов в зоне действия ворот и блокировать их иным способом.
Если не проводился регулярный технический осмотр, то производить запуск ворот необходимо в присутствии представителя фирмы-производителя или авторизованной фирмы.
Запрещено менять фазы подачи питания на пульте управления после их подключения.
Нельзя оставлять в зоне действия ворот посторонние предметы, мусор и иные материалы.
Не допускается оказывать на ворота любое механическое воздействие (облокачивать стремянки, леса, мешки и любые другие предметы).
Запрещено любое вмешательство в конструкцию и автоматику.
Нельзя ускорять движение полотна, когда они сами закрываются.

Секционные противопожарные ворота

Противопожарные секционные ворота особенно востребованы на объектах, которые имеют ограниченное пространство. Их достоинство заключается в том, что полотно движется вверх по направляющим, значительно экономя место.

Предел огнестойкости

Секционные огнеупорные ворота компании Файер-Марк выпускаются в двух вариантах по величине предела огнестойкости:

противопожарные ворота секционные ei 60 — способны сдерживать непосредственный огонь на протяжении 60-и минут;
секционные противопожарные ворота ei 120 — могут противостоять пожару не менее двух часов без орошения водой.

Конструктивные особенности

Полотно представляет собой секции в виде двух стальных панелей (0,5 – 1,5 мм), между которыми находится пенополиуретан (термоизоляционный материал). Толщина стального листа зависит от размера конструкции, веса и предела огнестойкости.

Листы замыкаются внизу и вверху механизма, образуя так называемый «рукав» – герметичную и замкнутую конструкцию. Секции между собой соединяются петлями (кронштейнами).

Полотно приводится в движение приводом с боковыми роликами, которые движутся в вертикальной плоскости по направляющим рейкам. Подъемный механизм – это мощная пружина, которая заставляет полотно двигаться вверх.

В случае попадания постороннего предмета в проем, система безопасности автоматически остановит привод. Ворота оснащаются системой от обрыва троса и зажима пружины.

По желанию заказчика ворота при изготовлении дополнительно могут быть окрашены в любой цвет по таблице RAL

Комплектация

В стандартную комплектацию противопожарных секционных ворот входят следующие элементы:

Створка ворот
Направляющая
Направляющий ролик
Вал
Силовая установка
Комплекс защит
Опора вала
Контактная планка
Герметизирующее примыкание
Табличка КТ (технического контроля).

Дополнительно секционные ворота могут комплектоваться:

Противопожарный блок управления ворот
Извещатель дыма
Оптически-звуковой сигнализатор
Управляющие кнопки

Кроме того, противопожарные ворота могуть быть изготовлены со специальной калиткой для прохода людей, предел огнестойкости которой, не ниже огнестойкости самих секционных ворот.

Преимущества противопожарных секционных ворот

Ворота такого типа имеют множество плюсов, к которым относятся:

Компактность.
Они могут быть встроены в проем практически любого размера. Благодаря тому, что полотно плотно заводится под потолок, оно не требует дополнительного места впереди и рядом с проемом. Такая конструкция позволяет транспорту и людям двигаться беспрепятственно.
Небольшой вес по сравнению с иными видами противопожарных ворот.
Один метр полотна имеет массу около 35-40 килограммов. Это создает дополнительное удобство при необходимости ручного открывания или демонтаже.
Простота в эксплуатации, функциональность, устойчивость к взлому, высокий уровень теплоизоляции.
Возможность выбора индивидуального типа подъема конструкции в соответствии с высотой потолка и размеров проема в помещении.
Наличие дополнительных устройств, предотвращающих отрыв троса и разрыв пружин, предотвращая падение воротных панелей при открывании и закрывании.

Технические характеристики

Конструкции могут быть выполнены нестандартного размера в соответствии с параметрами, которые заданы заказчиком и требованиями проекта.

Противопожарные секционные ворота

По типу огнестойкости

По количеству створок

По типу огнестойкости

Секционные противопожарные серые ворота
33 000 руб.
Купить

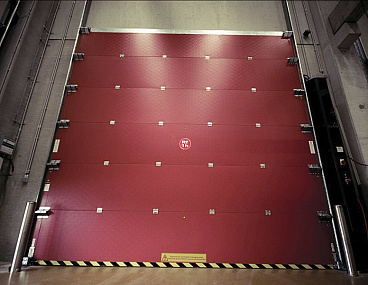

Противопожарные красные секционные ворота
33 000 руб.
Купить

Секционные противопожарные ворота
33 000 руб.
Купить

Красные секционные противопожарные ворота
33 000 руб.
Купить

Секционные подъемные противопожарные ворота
33 000 руб.
Купить

Откатные секционные противопожарные ворота
33 000 руб.
Купить

Противопожарные секционные белые ворота
33 000 руб.
Купить

Серые противопожарные секционные ворота
33 000 руб.
Купить

Секционные огнестойкие ворота серый металлик
33 000 руб.
Купить

Подъемные секционные противопожарные белые ворота
33 000 руб.
Купить

Противопожарные секционные ворота белого порошкового напыления
33 000 руб.
Купить

Секционные подъемные противопожарные серые ворота
33 000 руб.
Купить

Противопожарные секционные ворота серого порошкового напыления
33 000 руб.
Купить

Секционные противопожарные белые ворота
33 000 руб.
Купить

Огнеупорные секционные подъемные ворота
33 000 руб.
Купить

Белые противопожарные секционные подъемные ворота
55 000 руб.
Купить

Темно-красные противопожарные секционные ворота
55 000 руб.
Купить

Противопожарные секционные ворота с окнами
88000 руб. 95000 руб.
Купить

Конструкция секционных противопожарных ворот

Цены на секционные противопожарные ворота

1750	2000	2250	2375	2500	2750	3000	3250	3500
1800	33000	36018	37400	38990	39530	40750	41790	42270	43335
2000	36689	37736	38317	38323	39699	40794	41606	42527	48795
2125	37526	37945	38424	38568	38784	41962	42643	43527	48868
2250	38323	39400	39742	39784	40000	41087	43390	46156	48879
2375	38742	39830	40543	40621	42412	43920	45565	47293	49256
2500	40334	41506	42218	43894	43985	44394	45067	51266	57425
2625	40794	41715	42554	44774	44836	45229	47612	51393	57539
2750	41590	41799	42512	42690	43255	44565	45785	51393	58555
3000	44732	46073	46700	49055	50225	52690	54702	57090	59247

любым удобным вам способом
Позвоните по телефону
+7 (499) 703-32-02
закажите обратный звонок

выбирите нужную конфигурацию, отделку и фурнитуру
или
предоставьте готовый проект
внесите предоплату и подпишите договор.

Установка в удобное для вас время. доставка осуществляется в день монтажа.
После завершения работ проверьте качество исполнения. внесите окончательную сумму и подпишите акт приемки.

Фото противопожарных ворот

Сертификаты на противопожарные двери и замки

отзывы наших клиентов

Пожарная безопасность на высоком уровне — обязательное условие открытия любого детского учреждения. Проект перепланировки помещения, выбранного нами под детский центр, подразумевал установку трех противопожарных дверей с порошковой окраской: двух входных и одной внутренней. В компанию «ЭкстраДор» обратились по рекомендации. Двери изготовили очень быстро, особенно, если учесть, что конструкция нас устроила стандартная, но цвет был выбран необычный (так, чтобы двери вписывались в общее оформление помещений). Все три двери смонтировали в один день, на входные дополнительно установили доводчики. Со времени открытия центра прошло уже полгода, двери функционируют безупречно.

Заказывал противопожарную дверь для склада лакокрасочных материалов. По вызову приехал мастер, сделал обмеры, назначил приблизительный срок изготовления и рассчитал стоимость. При заключении договора эти позиции оказались практически такими же, что полностью меня устроило. Дверь привезли и установили даже раньше указанного срока. Предоставили все необходимые документы, в том числе сертификат, подтверждающий класс огнестойкости двери EI60. Спасибо за работу.

В 14 году был запланирован переезд по новому адресу. Производственное помещение требовало не только ремонта, но и замены всех имеющихся дверей на противопожарные. Выражаем благодарность компании «ЭкстраДор» за отлично выполненные работы по изготовлению и установке 8 дверей и 2 ворот. Все сроки, указанные в договоре выдержаны. Ввод объекта в эксплуатацию был одобрен приемочной комиссией. Проверка огнестойких характеристик помещений пройдена успешно, получено соответствующее разрешение.

Спасибо компании «ЭкстраДор» за отличный сервис, ответственный подход к работе и высокое качество продукции. Заказывал двери с остеклением и окраской нитроэмалью для подвальных переходов. Они были изготовлены и доставлены вовремя, установка 10 дверей заняла три дня. Монтажники работали быстро и профессионально, согласно разработанного графика ремонтных работ. За большой объем заказа мы получили 7% скидку. Надеемся на продолжение нашего взаимовыгодного сотрудничества.

Мы, как управляющая компания, нуждаемся в регулярных поставках металлических дверей, в том числе противопожарных, для замены старых конструкций на уже эксплуатирующихся объектах и установки новых в строящихся зданиях и сооружениях. Компания «ЭкстраДор» — один из самых надежных и ответственных партнеров, с которыми мы успели поработать за 12 лет деятельности. Договорные обязательства всегда четко соблюдаются. О высоком качестве продукции говорит тот факт, что за годы сотрудничества нам не пришлось составлять ни одной рекламации. Этой компании можно доверять.

Контакты
Доставка и оплата
Проекты
Отзывы
Карта сайта

Установка противопожарных дверей
Установка противопожарных ворот
Установка противопожарных люков

Противопожарные двери
Противопожарные люки
Противопожарные ворота

Производство
Фурнитура
Варианты отделки
Конструкция
ГОСТы
Статьи

Менеджеры компании ответят на все Ваши вопросы, подберут необходимое оборудование и подготовят коммерческое предложение.

Противопожарные подъемно секционные ворота

Меню
Архитектурно-строительные системы :

Система стоечно-ригельного фасада ALT F50
Крышно-купольная система ALT SKL50
Элементный фасад ALT EF65
Вентилируемые фасады ALT150

Витражная система с термоизоляцией ALT IGF65
Балконные системы ALT100
Витражная система без термоизоляции ALT VC65

Рамное остекление без терморазрыва ALT C43
Окна и двери без термоизоляции ALT C48
Окна и двери с термоизоляцией ALT W62
Окна и двери с термоизоляцией ALT W72

Подъемно-раздвижные конструкции ALT SL160
Противопожарная система ALT FR76
Противопожарная система ALT W72FR
Система складных панорамных конструкций ALT BF73
Система солнцезащитных ламелей ALT SP50
Наружные вентиляционные решетки ALT VR26
Термоизолированные подъемно-сдвижные конструкции ALT GS106
Стоечно-ригельный противопожарный фасад ALT F50 FR

Меню
новости
видео
статьи
FAQ

Меню
где купить
сбытовые и производственные подразделения
авторизованные сервисные центры
обратная связь
стать дилером
cообщить о нарушении
платежные реквизиты

Меню
роллеты, ворота, автоматика
алюминиевые профильные системы

Меню
партнерам
покупателям
обратная связь

Меню
роллеты
автоматика для роллет
ворота
автоматика для ворот
шлагбаумы
перегрузочное
АПС
видеоинструкции
другое

Меню
совместное продвижение
бренд-бук
рекламно-информационные материалы
демонстрационное оборудование и образцы
портфолио объектов
гарантийное обслуживание

Меню
архитекторам
портфолио
материалы
мероприятия
сотрудничество

Меню
акции
цены
где купить

Русский
English
Deutsch
Français
简体中文
Polski
Español
Nederlands
Українська

Описание продукта
Ассортимент
Преимущества

Дополнительно

Рекламные материалы
Документация
Сертификаты
Условия гарантии

Ассортимент противопожарных ворот, предлагаемый для реализации ГК “Алютех” позволяет подобрать оптимальное решения для любого объекта:

Откатные противопожарные ворота
Встречные откатные противопожарные
ворота
Вертикально-откатные противопожарные ворота
Рулонные противопожарные ворота
Распашные противопожарные ворота
Секционные противопожарные ворота
Рулонные противопожарные ворота
Противопожарные шторы
Противодымные шторы

Откатные ворота Fire Marc-P

Откатные ворота FIRE MARC–P имеют предел огнестойкости EI 60, что означает сохранение целостности конструкции (E) и теплоизолирующую способность (I) на протяжении 60 минут.

Конструкция ворот предусматривает их автоматическое закрытие при возникновении пожара. Для этого используется система противовесов и электромагнит. В режиме штатной эксплуатации электромагнит удерживает ворота в открытом положении, а в случае поступления сигнала пожарной тревоги электромагнит размыкается, и ворота закрываются под действием противовеса, тем самым предотвращая распространение пожара.

Полотно ворот FIRE MARC–P состоит из сэндвич-панелей, заполненных минеральной ватой. Ширина сэндвич-панелей 1100 мм, толщина 60 мм.

Откатные ворота могут быть одностворчатыми и многостворчатыми. Многостворчатые ворота применяются в случае, когда нет достаточного количества места в зоне хранения ворот.

Ворота могут быть оборудованы встроенной дверью без порога, для беспрепятственной эвакуации людей при возникновении пожара.

Встречные откатные ворота Fire Marc-R

Встречные откатные ворота являются оптимальным решением в случае, когда имеется достаточное количество свободного места с обеих сторон проема.

Встречные откатные ворота Fire Marc-R имеют предел огнестойкости EI 60.

Конструкция встречных откатных ворот предусматривает их автоматическое закрытие при возникновении пожара. Для этого, как и в случае с откатными воротами, используется система противовесов и электромагниты.

Полотно ворот Fire Marc-R состоит из сэндвич-панелей, заполненных минеральной ватой. Ширина сэндвич-панелей 1100 мм, толщина 60 мм.

При необходимости уменьшить занимаемое в зоне хранения место сдвижные ворота могут быть изготовлены из четырех или шести створок.

Для беспрепятственной эвакуации людей при пожаре ворота могут быть оборудованы встроенной дверью без порога.

Вертикально-откатные ворота Fire Marc-O

Вертикально-откатные противопожарные ворота FIRE MARC-O устанавливаются в том случае, когда имеется свободное пространство над проемом, однако отсутствует место справа и слева от проема.

Конструкция ворот разработана таким образом, что в открытом состоянии полотно ворот располагается над проемом и удерживается благодаря электромагниту и системе противовесов. При поступлении сигнала пожарной тревоги электромагнит размыкается и полотно ворот плавно опускается, закрывая проем. Скорость закрывания ворот согласно европейским нормам не должна превышать 30 см/с.

Распашные ворота Fire Marc-D

Распашные ворота Fire Marc-D применяются при отсутствии достаточного количества места как сверху, так и по бокам проема. Ворота оборудованы электромагнитными держателями и системой доводчиков. В случае возникновения пожара электромагнит размыкается и ворота закрываются благодаря системе доводчиков.

Полотно ворот Fire Marc-D состоит из сэндвич-панелей, заполненных минеральной ватой. Ширина сэндвич-панелей 1100 мм, толщина 60 мм.

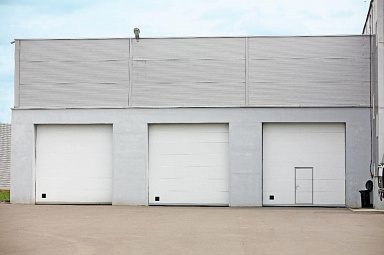

Секционные ворота Fire Marc-S

Противопожарные секционные ворота MARC-S имеют два варианта исполнения:

MARC-SH с горизонтальным хранением сэндвич-панелей (классический вариант, соответствует конструкции обычных секционных ворот)
MARC-Sv с вертикальным хранением сэндвич панелей (применяется в случае недостаточного количества места по длине в зоне хранения ворот)

В обоих случаях секционные ворота MARC-S изготовлены из сэндвич-панелей толщиной 100 мм.

Поднятие и удержание ворот в открытом положении осуществляется приводом, оснащенным электромагнитной муфтой. При поступлении сигнала пожарной тревоги ворота закрываются.

Привод ворот оборудован встроенным аккумулятором, который позволяет удерживать ворота в открытом положении некоторое время в случае незапланированного отключения электроэнергии. Поднятие ворот осуществляется только посредством электропривода. Открыть ворота вручную невозможно.

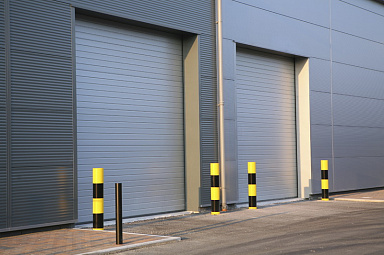

Рулонные ворота FireRollGate

Рулонные (скручивающиеся) противопожарные ворота отлично подходят для проемов с минимальным свободным пространством для монтажа по бокам проема. В стационарном состоянии полотно ворот намотано на вал и расположено над проемом в стальном коробе. Возможен монтаж в проем и внакладку на стену. Полотно рулонных ворот состоит из стальных профилей толщиной 0,5-1,0 мм, пространство между которыми заполнено огнестойкой минеральной ватой. Толщина полотна: 43-48 мм. При возникновении пожара ворота закрываются автоматически с помощью электропривода. Огневая устойчивость: 15-240 мин. Максимальные размеры (ШхВ): 8 000х5 000 мм.

Противопожарные шторы FireShield

Противопожарные шторы используются для деления больших помещений на пожарные отсеки, перекрытия оконных проемов и лифтовых шахт, защиты эскалаторов и атриумов. Шторы могут устанавливаться на фасады зданий и горизонтальные проемы, а также в неотапливаемых помещениях с отрицательной температурой. Материал штор –стекловолокно, армированное нержавеющей проволокой. Полотно находится в скрученном состоянии в коробе над проемом, поэтому для монтажа штор требуется минимальное пространство по бокам. При поступлении сигнала о пожаре в блок управления происходит опускание штор. Максимальный размер – 30х10 м. При орошении шторы водой предел огнестойкости может достигать 180 минут.

Противодымные шторы FireShield

Противодымные шторы предотвращают распространение задымления и направляют дым к системам вентиляции, одновременно защищая людей и имущество от воздействия угарного газа. В экстренной ситуации штора опускается без электроэнергии, под действием силы тяжести. Скорость опускания составляет 0,15-0,2 м/с и может быть настроена индивидуально. При отключении электроснабжения система сохраняет функциональность в течение 72 часов благодаря встроенному аккумулятору. Ширина противодымных штор не ограничена, а максимальная высота составляет 10 метров. Конструкция штор требует минимального пространства для монтажа, так как в стандартном исполнении направляющие отсутствуют. Короб, в котором располагается скрученная штора, может быть установлен в проем или внакладку на стену.
