Резервное питание для видеонаблюдения
Как выбрать резервный источник питания для видеонаблюдения
Необходимость обеспечения стабильного электрического питания для систем видеонаблюдения является жизненно необходимой задачей. Отсутствие на объекте электричества может поставить под угрозу контроль и безопасность процессов. На многих объектах недопустимо останавливать ведение видеозаписи, так как это может привести к угрозе сохранности имущества или человеческих жизней. В этом случае не обойтись без резервного источника, который обеспечит бесперебойное питание системе.
Компоненты ИБП
Для того, чтобы понимать, какие функции требуются от источника резервного питания, следует понимать все его составляющие:
- аккумуляторная батарея, является поставщиком электроэнергии, которая необходима во время перебоев в сети. Ее основные параметры – это вольтаж и емкость. Чем больше ампер у батареи, тем более мощной она является и тем дольше она сможет питать видеонаблюдение;
- инвертор, который предназначен для преобразования переменного тока в 220В в постоянный 12-Вольтовый. Он включается в те моменты, когда питание осуществляет именно от батареи;
- реле, выполняет роль переключателя с общей электросети на батарею и в обратном порядке.
Критерии оптимального ИБП для видеонаблюдения
Выбирая источник резервного питания для систем видео слежения, следует проверить, соответствует ли он установленным профессиональным стандартам. Процесс перехода на дополнительный аккумулятор должен сопровождаться световым или звуковым сигналом. Во время работы от электросети батареи должны получать заряд, чтобы восстановить свою емкость. Когда мы переводим видеонаблюдение на резервное питание, нам поможет опять же световая или звуковая индикация, которая будет свидетельствовать о том, что батарея разрядилась ниже допустимого предела.
Для видеонаблюдения предусмотрены резервные блоки питания импульсного принципа действия. Они характеризуются меньшим весом и меньшими потерями напряжения. Как только в сети пропадает электричество, автоматически должна осуществляться подача питания от аккумуляторной батареи. В остальное время ИБП должен восстанавливать свой заряд, чтобы быть готовым стать основным, пусть и временным, поставщиком электроэнергии.
Оптимальный блок резервного питания оснащен защитой от коротких замыканий. Для него используются аккумуляторы свинцово-кислотного типа с показателем емкости от 7 ампер/час. Емкость необходимо подбирать такую, чтобы ИБП смог поддержать работоспособность видеонаблюдения хотя бы в течение 2-х часов.
Корпус и климатическое исполнение
Зачастую есть необходимость в организации наружного видеонаблюдения. В этом случае источник резервного питания также будет располагаться на улице. Для этого необходимо, чтобы его корпус был влагостойким и мог выдерживать неблагоприятные температурные перепады, а также осадки и повышенную влажность.
Лучше всего, если приобретаемый ИБП будет помещен в металлический, закрытый со всех сторон корпус. Дополнительная перфорация на нем отведет лишнее тепло от него и защитит от перегрева в жаркую погоду. Если проводники остаются снаружи блока, то потребуется установить его в дополнительный защитный кожух.
На внешний вид он должен выглядеть как глухой металлический ящик, оснащенный замком и светодиодными индикаторами его работы. Он может оснащаться дополнительными опциями и быть защищенным от постороннего вмешательства в рабочий процесс.
Выходное напряжение
Наиболее популярным является источник резервного питания, рассчитанный на 12 В. Он может обеспечить работу сразу нескольких видеокамер. Параллельно его можно применять для электрических замков или вызывных панелей. Его питание происходит от номинального тока, исходя из мощности прибора.
Некоторые из предлагаемых на рынке блоков питания оснащаются регуляторами выходного напряжения. Он дает возможность повышать напряжение до 16В, а это компенсирует потери в тех случаях, когда от источник находится на большом расстоянии от видеокамер. Такая покупка особенно актуальна при наличии разветвленной многоуровневой системы видеомониторинга.
Она стоит дороже, зато компенсирует не только большое расстояние к самым дальним видеокамерам, но и сопротивляемость проводки, которая может привести к нестабильной работе всей системы и внеплановым отключениям. Достаточно поднять на выходе напряжение всего на несколько вольт, и весь охранный комплекс получает гарантию безотказной работы.
Для того, чтобы рассчитать мощность, которая требуется от источника, нужно сначала суммировать силу тока всех камер, работающих на объекте. После этого добавить 20% резерва – таким способом можно отталкиваться как от ампеража оборудования, так и от потребляемой им мощности.
Исходя из числа камер, которые работают на объекте, приобретаются бесперебойники, рассчитанные на разные нагрузки. Например, до 8 видеоустройств сможет обслуживать источник питания на 5 Ампер, а если их количество будет более полутора десятков, то потребуется ИБП на 10 А. Дополнительной функцией таких источников является распределение токовой нагрузки на отдельные каналы, что служит еще одной гарантией от перепадов напряжения.
Аккумулятор для источника резервного питания
Необходимо акцентировать внимание на технических характеристиках аккумуляторной батареи для того, чтобы быть уверенным в ее надежном питании при отключенной электроэнергии. Это ключевой элемент всей системы автономного обеспечения и при выходе из строя аккумулятора можно заменить только его, а не весь источник в комплекте.
При замене АКБ надо проследить, чтобы по своим характеристикам она могла заменить предыдущую батарею. Другими словами, она должна быть ориентирована на ИБП определенного типа. То же самое касается ситуаций, когда недостаточно стандартной емкости АКБ – можно объединять в одном источнике несколько однотипных аккумуляторов.
Расчет времени резервирования блока питания
Для чего нужно анализировать этот показатель? Во-первых, есть постоянно включенные потребители, а есть те, которые включаются по необходимости, например, свето- или звуковая сигнализация, которая часто монтируется вместе с видеонаблюдением. Автономная работа при отключении электричества должна поддержать оборудование до ее возобновления.
Чтобы подсчитать емкость батареи, которая сможет обеспечить автономную работу всех потребителей, следует суммировать потребляемый ими ток и умножить его на количество часов резервной работы. Поскольку в реальности батарея способна отдавать не более 70-80% своего заряда, поэтому при расчете емкости придется еще добавить поправочный коэффициент 1,2-1,3. В случае с китайскими устройствами эксперты советуют набросить еще примерно 30% запасной мощности.
Считается большой ошибкой учитывать мощности источника резервного питания лишь для видеокамер, без пишущего видеорегистратора. В этом случае система мониторинга сразу утрачивает часть своих функций, и невозможно организовать контроль за ситуацией на объекте в режиме реального времени.
Кроме того, что прекращается передача видеоданных для последующей обработки, прекращают работать и накопители, подключенные к устройствам записи. Для тех, кто не знает – самая распространенная причина поломки накопителя заключается в некорректном завершении его работы, которое всегда случается при отключении электричества. Ближайшие последствия такого события – это утрата архива записей, зачастую не подлежащего восстановлению.
Специализированные блоки резервного питания обладают информационными выходами. Благодаря этому они смогут передавать соответствующие сигналы о появлении неисправностей в работе батареи или в сети в целом. Расширенный сетевой диапазон напряжения обеспечит систему видеонаблюдения электрическим питанием даже в тех ситуациях, когда приходится подключаться к сетям низкого качества.
Обслуживание блока питания
Поскольку идеального и вечного оборудования не существует, то необходимо продумать его плановое и внеплановое обслуживание. Блок страдает одним из первых при различных сетевых авариях. Полезно справиться у производителя (поставщика) о возможностях сервисного обслуживания и гарантийных требованиях.
Большинству заказчиков приходится столкнуться с ситуацией того, что ремонт отнесут к разряду «негарантийного», а это значит, что придется оплатить из собственного кармана. В некоторых сервисных центрах ремонт по стоимости занимает от 10% цены оборудования и выше. Отдельно оплачивается стоимость запчастей и их пересылки, которая может занимать длительное время.
Дополнительные рекомендации по выбору источников резервного питания
Приведем напоследок несколько важных советов от экспертов нашего магазина:
- нет смысла экономить на покупках в пользу малоизвестных и непроверенных производителей АКБ;
- при выборе нельзя полагаться только на рекламные брошюры. Обязательно стоит потребовать технический паспорт изделия и самостоятельно изучить его характеристики;
- лучше всего приобретать источники питания, которые имеют защиту от глубокого разряда батареи;
- оптимально использовать в пределах одного и того же объекта резервные источники того же самого производителя, поскольку это упростит процесс их технического обслуживания.
Суть работы бесперебойных источников питания для систем видеонаблюдения заключается в том, что они подключены к сети во время нормального электроснабжения. Но, если подача электричества прекращается по техническим причинам, то именно резервная аккумуляторная батарея обеспечит дальнейшую работу. При возникновении трудностей с выбором можно обратиться за профессиональной консультацией – специалисты не только подберут оптимальный источник питания, но и помогут с установкой устройств данного типа.
Готовы к выбору? Добро пожаловать в каталог!
Источники питания для видеонаблюдения
Найдено в категориях:

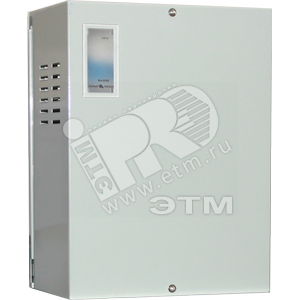

Источник бесперебойного питания 8 выходов 12В по 0.5А под АКБ 26Ач (144)
- Код товара 24246
- Артикул 144
- Производитель Бастион
Сделано
в России
С этим покупают Посмотреть
Источник бесперебойного питания SKAT-PoE.48DC-60VA (945)
- Код товара 5254206
- Артикул 945
- Производитель Бастион
Сделано
в России
С этим покупают Посмотреть
Источник переменного напряжения SKAT-VN.24/27AC сетевой 24В 5А (150)
- Код товара 4347650
- Артикул 150
- Производитель Бастион
Сделано
в России
С этим покупают Посмотреть
Источник бесперебойного питания SKAT-V.4 4х0.35А под АКБ 4-7 А/ч пластиковый (142)
- Код товара 3260070
- Артикул 142
- Производитель Бастион
Сделано
в России
С этим покупают Посмотреть

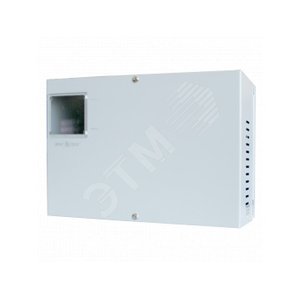

Источник бесперебойного питания SKAT-V.8 8х0.5А / 4х1А под 2 АКБ 7/12 А/ч (147)
- Код товара 8674459
- Артикул 147
- Производитель Бастион
Сделано
в России
С этим покупают Посмотреть
Источник бесперебойного питания 32*0,5А / 16/1А, од 2 АКБ 26 А/ч SKAT-V.32 Rack (2150)
- Код товара 9565473
- Артикул 2150
- Производитель Бастион
Сделано
в России
С этим покупают Посмотреть
Источник бесперебойного питания 220+24В 150ВА под 2 АКБ 7/12 А/ч SKAT-V 24/220AC (154)
- Код товара 8813896
- Артикул 154
- Производитель Бастион
Сделано
в России
С этим покупают Посмотреть
Источник бесперебойного питания восьмиканальный SKAT-V.8 Rack (2149)
- Код товара 2877008
- Артикул 2149
- Производитель Бастион
Сделано
в России

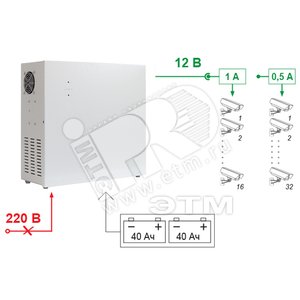

Источник бесперебойного питания SKAT-V.32 32/0.5А или 16/1А под 2 АКБ 40 А/ч (840)
- Код товара 4063705
- Артикул 840
- Производитель Бастион
Сделано
в России
Источник бесперебойного питания 16х0.5А / 8х1А под 2 АКБ 26 А/ч SKAT-V.16 (835)
- Код товара 6934451
- Артикул 835
- Производитель Бастион
Сделано
в России
Расширение складов по клеммам завода ENTRELEC компании TE Connectivity
Завод ENTRELEC, находящийся во Франции, является производителем с мировым именем в области создания высококачественных клеммных соединений и оборудования для автоматизации промышленности. Новинки в каталоге ЭТМ.
Счетчик времени наработки CLG-13T/230 от Евроавтоматика F&F
Счетчик времени наработки служит для подсчета количества времени работы.
- Покупателям
- Способ оплаты
- Доставка
- Акции
- Скидки и баллы
- Адреса магазинов
- Договор оферты
- Компания ЭТМ
- О компании
- Сервис iPRO
- Электрофорум
- ЭТМ Вакансии
Центр поддержки и продаж
- Электрика
- Свет
- Крепеж
- Безопасность
Мы в социальных сетях
- Повышение квалификации
- Часто задаваемые вопросы
- Нашли ошибку?
- Центр обращений
© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности
Ваш город: Выберите город
Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных
Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.
Buster333 › Блог › Модернизация резервного питания системы видеонаблюдения.
Вот уже 5 лет, как у меня на даче функционирует система видеонаблюдения на базе 8-канального видеорегистратора «Polyvision» и 8-ми видеокамер HD-SDI того же производителя (напряжение питания камер — 12 в).
В связи с тем, что камеры имеют встроенный электрообогреватель и ночную ИК подсветку, то потребляемый ток одной камеры в холодное время года может достигать 1,4 А. Это немало. Поэтому питание было организовано от четырех источников вторичного резервного питания (ИВРП) «СКАТ — 1200И7» с максимальным током нагрузки 4 А. Каждый такой ИВРП питал 2 камеры (то есть суммарный ток его нагрузки был — 2,8 А, что составляло около 70% от номинальной, нормально). В ИВРП имелись аккумуляторы 12 в, 12 А/ч, которые обеспечивали питание нагрузки при отключениях внешней сети.
А вот здесь, на минуточку, начинались проблемы, которые я не учел изначально при монтаже системы 5 лет назад.
Дело в том, что в этом провинциальном, даже по меркам Саратовской области, городке, где находится моя дача отключения — обычное явление. Иногда по нескольку раз в неделю. Продолжительность отключений иногда измеряется несколькими часами. Да и напряжения по фазам пляшут от 180 до 230 вольт. Сети изношены, подстанции тоже — советское наследство.
Известно, что чем больше ток разряда аккумулятора, тем меньшую емкость от номинальной он отдает. Емкость же китайских АКБ как правило ниже заявленной. Короче, их 12 А/ч хватало часа на полтора, а потом ИВРП вырубал нагрузку по критическому остаточному напряжению АКБ. И камеры закрывали очи.
И это бы еще ничего. Но видеорегистратор, запитанный в свою очередь через маломощный (через них часто подключают компьютеры дома, — типа небольшого АРС) источник бесперебойного питания 220 в (ИБП), вырубался ещё раньше камер со всеми сопутствующими вкусностями.
Можно представить, что может произойти с жестким диском, на который круглосуточно идет запись, при внезапном его обесточивании? Вот именно это и происходило. За все пять лет у меня «погибло» пять (!) жестких дисков из восьми, каждый стоимостью сегодня около 7 килорублей (сцуко, аж 3 ТВ!) !
И я решил наконец эти убийства прекратить. С энергетиками я справиться не могу. Поэтому «магомет» сам пошел к горе, то есть я стал исходить из реалий бытия здешнего задрипанного.

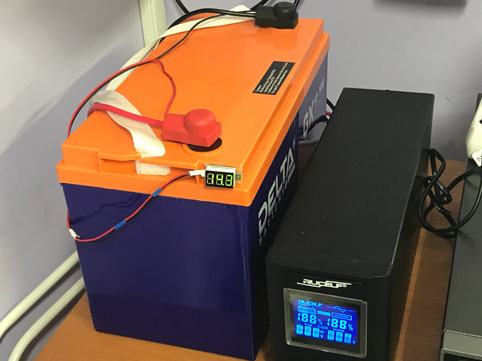

Регистратор запитал через новый ИБП «Rucelf UP1 — 400-12» (выходная мощность 320 вт, напр. 220в, ток зарядки АКБ — до 10А). Такие применяют ещё для резервного питания котлов.
А в качестве резервного источника к нему в пару применил АКБ «Delta GX 12-100» (12 в, 100 А/ч!) Теперь его хватает часов на 10 автономной работы.
На фото видно вольтметр, который я приклеил на скотч к этой АКБ, чтобы видеть постоянно напряжение на его клеммах.
Камеры запитал (вместо бывших 4-х) одним ИВРП — «SKAT-V.12DC-18 исп.5000». Его номинальная нагрузка — 18 А (у меня зимой максимум на все 8 камер — 11,2 А, что составляет около 65%, тоже нормально). Внутри него размещена АКБ емкостью 40 А/ч. Большая не помещается конструктивно, нужно подключать тогда внешним монтажом. Но я решил, что мне этого достаточно. Часа на 3 зимой хватит с гарантией, а летом — аж вперёд!

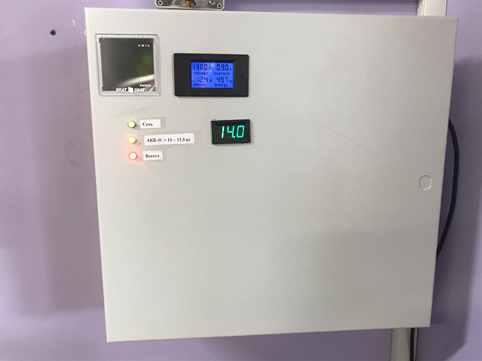

Кроме того, на передней крышке щита разместил дополнительную светодиодную индикацию цепей: сеть 220 в, состояние АКБ и наличие напряжения на нагрузке (зеленый, желтый и красный светодиоды). Ну, и конечно же, цифровой вольтметр, показывающий напряжение на клеммах АКБ. А также пристроил туда полезный китайский девайс, показывающий напряжение на нагрузке, потребляемый ток, мощность и даже потребленную электроэнергию в вт/ч. Последнее мне — фиолетово, но в целом решил, что остальное не помешает.
Вот его вид с закрытой крышкой:
Ну, а это весь мой «видеоуголок», который размещен в мастерской гаража.
На фото подключены только пять камер. Оставшиеся три нужно будет перемонтировать на изолирующие основания, так как изначально были смонтированы неправильно, как я тоже недавно узнал, — на заземленных металоконструкциях. А корпуса у них соединены с общим проводом питания. Получается второй контур «земли» появлялся, что есть плохо. Камеры могут приказать долго жить при неблагоприятных условиях. На днях сделаю всё, как надо и подключу остальные на весь периметр.
Теперь автономная работа системы гарантирована надолго. По крайней мере регистратор не будет убивать хард-диски при аварийных отключениях на несколько часов, когда меня нет дома и некому его «мирно» успеть отключить.
Вообще, видеофиксация — вещь очень полезная. Мало того, что разные сомнительные личности видят висящие камеры и обходят забор подальше ( даже не писают под ним), но иногда и доблестные полицейские приходят ко мне посмотреть, если накануне на улице что-то пошло не так — ну, лицо кому-то пощупали грубо, украли что-то у соседей и т.п.
Ну, а не дай божЕ, случись что, — записи в архиве хранятся почти две недели. Потом затираются свежими.
Всем удачи.
Выбираем резервное питание для систем видеонаблюдения
Здравствуйте, дорогие читатели сайта!
В связи с выходом в свет нашей новой разработки, контроллера Reserve Master, вашему вниманию представляем разбор нескольких вариантов резервного питания для систем видеонаблюдения. Надеюсь, данный труд поможет Вам не ошибиться в выборе ИБП. Приятного чтения!
Начну издалека — почему резервное питание выбираем именно для видеонаблюдения. На самом деле данная статья, как и перечисленное в ней оборудование, относится к любым системам, которые питаются от 12В и являются в вашей жизни (или в жизни вашего предприятия) настолько важными, что должны работать в режиме «нон-стоп» даже при перебоях с питающей сетью. Сюда обычно относят системы пожарной и охранной сигнализации, видеонаблюдения, телеметрии на удаленных объектах и еще куча всего того, чего не буду перечислять, дабы не заниматься тут болтовней.
К делу — камеры являются ярким представителей тех важных и довольно жрущих изделий, которые для своей бесперебойной работы, во-первых, требуют АКБ большой емкости, а во-вторых — мощный автоматический переключатель резерва. Такие требования выливаются обычно в кругленькую сумму за ИБП 12В для камер и очень расстраивают желающих обеспечить безопасность своих вещей. Немногим более года тому назад нам стало интересно посчитать, в какую сумму обойдется автономное питание для видеокамер, и что мы можем предложить взамен, если цена оборудования будет высокой (естественно, была некая предыстория, кто, как и почему нас на эти мысли натолкнул, но мы это опустим).
Приступили: пусть имеется некий набор 24 камер и один видеорегистратор. Я не привожу конкретных моделей оборудования для видеонаблюдения, чтобы читали не посчитали наш опус за скрытую (или явную?) рекламу и не кинулись на бедных авторов с гневом, что камеры посоветовали плохие.
Итак, потребляемая мощность камер видеонаблюдения зависит от конкретного набора заложенных в нее производителем функций и элементной базы электронной части камеры и варьируется обычно от 2 до 4 Вт. Возьмем среднее значение — 3 Вт. Видеорегистраторы в среднем потребляют 40 — 80 Вт, для нашего количества камер возьмем 60Вт. Итак, счастливый обладатель системы видеонаблюдения из 24 камер и одного регистратора получает дополнительные затраты электроэнергии в количестве 132 Вт, а «на плечи» блока питания на 12В ложится нагрузка в 11 А.
Чтобы такая система была жизнеспособна в наших суровых реалиях, когда причину сбоя питающей сети управляющие службы устраняют крайне лениво и неторопливо, нужен АКБ как минимум на 65 А•ч, способный питать камеры в течение 4 — 5 часов.
Достаем старый, добрый и живой автомобильный АКБ, который давно стоит в гараже без дела и начинаем поиск ИБП на 12В, способный работать с АКБ 65 Ач и переключающий резерв на нагрузку более 10А.
Заранее оговорюсь, что целью приведенного ниже материала не является «очернение» стороннего оборудование и выпячивание достоинств нашего. Привожу реальные характеристики ИБП постоянного тока на 12В с током нагрузки 10А и выше и реальные цены. Отзывы в Интернете на приведенное оборудование хорошие, и мы искренне поддерживаем производителей данных ИБП, поскольку понимаем, насколько тяжело производить на территории РФ электронику, интересную для населения с точки зрения ее высокого качества и не отличающуюся, в то же время, по цене на порядок и больше от «аналогичных по характеристикам» китайских моделей.
Наиболее бюджетный вариант — ИБП Tantos ББП-100 MAX2-L. Цена данного источника электропитания — 5 650 рублей, номинальный ток нагрузки — 10 А. Ток заряда АКБ в документации не указан, приведенная рекомендуемая батарея —2×17 или 3×12 А•ч, гарантия — 2 года. Для наших (надуманных выше нужд) 34 — 36 А•ч дадут 2 — 3 часа жизни камерам, чего может быть и вполне достаточно. Обратите внимание, что максимальный ток нагрузки (то есть то значение тока, которое способен выдержать прибор и не сгореть в течение 30 секунд) у этой модели Tantos указан 10.5 А. Если ток нагрузки превышает 10А даже в редкие моменты (например, краткосрочное включение датчиков или подсветки), то нужно обратить внимание на более мощные модели ИБП. У Tantos линейка ИБП на 12В заканчивается номинальным током в 10А, поэтому смотрим иных производителей.
ИБП постоянного тока 12В Штиль PS1210G с номинальным током 10А и PS1220G с номинальным током 20А. Цены — 12 600 рублей и 15 000 рублей, гарантия — 2 года. Производитель приводит значение тока заряда — 3 А и рекомендуемые емкости встраиваемых АКБ — 7, 17, 26, 38 А•ч (информация с сайта производителя). На самом деле, при таком зарядном токе можно использовать и «более емкие» АКБ (и 65 А•ч, и 100). В шкаф ИБП они, по всей видимости, поместятся, поскольку на других сайтах приводится диапазон допустимых АКБ 17 . 100 А•ч. Для решения поставленной задачи PS1220G подходит.
Не будем забывать про компанию-производителя ИБП, которая занимает лидирующую позицию, как минимум, в поисковых запросах — Бастион. Предложений ИБП на 12В у этой компании масса, выберем подходящее:
Источник бесперебойного питания СКАТ-1200У2 , 12 В, номинальный ток нагрузки 11 А. Корпус под 2 АКБ 26 Ач, гарантия — 10 лет, цена — 13 400 рублей. По характеристикам, аналогичен ИБП Штиль PS1210G, цена почти та же.
Из более мощных моделей:
Интересный экземпляр — источник бесперебойного питания СКАТ-1200Т исп.12/20 , питает нагрузку с током потребления до 20 А, гарантия — 10 лет, подключаемый АКБ — 17 — 250 А•ч, цена — 13 600 рублей. Интересный, потому что, на первый взгляд, выбивается из ряда способностью питать мощную нагрузку, а цена — немногим выше, чем у той же версии на 11 А. Внимательный читатель обязательно увидит «звёздочки» и сноски в описании СКАТ-1200Т исп.12/20: допускается подключать при наличии сети нагрузку с током потребления до 20 А, при этом, если суммарный ток, потребляемый нагрузками, выше значения 12А, происходит разряд АКБ. Это пояснение говорит о том, что первичный преобразователь (из сетевого напряжения 220В в постоянку 12В) маломощный и выше 12А не обеспечит, а ключи выходные мощные, позволяющие коммутировать на нагрузку большой ток. Чем это чревато при неправильном использовании: если Вы не увидите сносок, и установите его на объекте, где нагрузка всегда превышает 12 А, то Ваш АКБ никогда не будет заряжаться и, в конце концов, разрядится. Нагрузку в 20А (и даже 13А) без АКБ преобразователь питать не сможет. То есть данный преобразователь подойдет только для питания тех систем, где есть краткосрочные моменты повышенного потребления (до 20А), в среднем ток нагрузки не превышает 10 — 11 А (надо же и на заряд АКБ оставить хоть 1 А), а пропадание сети — явление редкое и оперативно разрешаемое.
А вот ИБП СКАТ на «реальные» 18 А SKAT-V.12DC-18 имеет уже заметно отличную от СКАТ-1200 цену в 21 400 рублей. Ток заряда АКБ устанавливается пользователем — выбирается из ряда 18 А, 10 А; 7,5 А и 5 А. Такой ИБП быстро зарядит АКБ даже на 200 А•ч. Но внимание! Указываемый ток нагрузки (18 А) — это суммарный максимальный ток по выходам, включая ток заряда АКБ, то есть поставите в систему разряженный АКБ на 100 А•ч, установите ограничение тока заряда в 10 А, и на нагрузку останется 8 А, а не такие желаемые 18, а установите 30 камер в аппетитом в 18А, и АКБ заряжать будет уже нечем.
Собственно, для нашей искусственной задачки можно выбрать Штиль PS1220G и СКАТ-1200Т исп.12/20, заплатив 12 — 14 000 рублей. Можно ли найти более дешевые варианты? Наверняка. А чтобы с хорошим качеством? Вряд ли. Китайские ИБП и контроллеры заряда отличаются «умными» алгоритмами заряда АКБ, убивающими ваш старый добрый автомобильный постоянным голодом (то есть зарядом при низком напряжении и малыми токами). Плюсом китайцы любят приписывать характеристики своему оборудованию и, по факту, указанные номинальные токи частенько являются фатальными для заложенной китайцами, в погоне за дешевизной, элементной базы их устройств.
Мы думали-думали над более дешевыми вариантами и разработали наш новый контроллер Reserve Master.
У нашего контроллера есть одно главное отличие от всех приведенных выше ИБП — его входное напряжение 12В, а не сетевое 220В, следовательно, в своем арсенале устройств вам нужно иметь мощный блок питания, обеспечивающий достаточный выходной ток (блок должен обеспечить питание нагрузки + заряд АКБ), например, для поставленной задачи не менее 13 — 15 А. Далее по простейшей схеме подключаем к контроллеру Reserve Master АКБ, блок питания и нагрузку, и получаем бесперебойное питание для нагрузки с током до 25 А (номинальный ток нагрузки — 20 А). Ток заряда АКБ — переключаемый между 0,7 и 1,5 А. Таким током вы можете поддерживать в полностью заряженном состоянии АКБ от 7 до 100 А•ч. Также мы оснастили наш контроллер цепями защиты АКБ от глубокого разряда и микропроцессорным управлением током заряда для обеспечения долговечности АКБ.
Еще раз кратко о контроллере Reserve Master:
Контроллер к подключается к блоку питания на 12В, к АКБ и к нагрузке, поддерживает АКБ в заряженном состоянии, автоматически переключает питание нагрузки на АКБ, если пропадает сеть (делает это за 0,1 мс), отключает нагрузку, если напряжение на АКБ падает ниже заданного уровня (например, 10В — параметр настраивается) во избежание глубокого разряда АКБ. Имеет дискретные выходы для удаленной сигнализации о состоянии основного питания и состоянии АКБ, монтируется на DIN-рейку или на любую ровную поверхность (шкаф, стена).
Нагрузка номинальная — 20 А,
подключаемые АКБ — любые кислотные емкостью от 7 до 100 А•ч,
розничная цена — 4900 рублей,
гарантийный срок — 4 года.
1. Ток заряда АКБ — до 1,5 А.
Что это значит: Если в процессе автономной работы был допущен полный разряд АКБ с емкостью более 40 А•ч (снижение напряжения на АКБ ниже 9,5В и отключение нагрузки) и при этом наблюдаются регулярные длительные перебои сетевого питания, для ускорения восстановления полного заряда АКБ рекомендуется осуществлять заряд АКБ специализированными устройствами заряда (к примеру, Solar Master). Заряд током в 1,5 А для таких АКБ не вреден, но займет много времени (к примеру, «севший в ноль» АКБ на 65 А•ч полностью зарядится почти через двое суток).
2. Питание не от сети 220В, а от источника питания 12В.
Что это значит: Если у вас нет источника питания требуемой мощности, вам нужно его приобрести. По соотношению цена/качество на рынке пока лидируют мощные компьютерные блоки питания. За 2000 рублей можно приобрести блок мощностью 400 Вт, чего для поставленной задачи будет более, чем достаточно. Или использовать системы СКАТ или Штиль, которые не требуют наличия блока питания.
3. Все выше приведенные ИБП (Tantos, Штиль, СКАТ) помещены в металлические корпуса (шкафы), в который нужно установить АКБ, и готовое шкафное решение можно вешать на стену и пользоваться.
Покупая контроллер Reserve Master,о монтаже оборудования вам придется позаботиться самостоятельно. Поскольку подобрать универсальное решение под любой размер АКБ и блок питания довольно затруднительно, заботы о реализации шкафного (или настенного, или «фанерного») решения мы перекладываем на вас, дорогие пользователи :-).
Спасибо, что дочитали! До новый встреч!
автоматический ввод резерва 12В 20А, купить ИБП на 12В в Москве, СКАТ 1200 аналог, бесперебойное питание для камер, заряд АКБ, источник бесперебойного питания на 12В
Выбор ИБП для систем видеонаблюдения
ИБП для видеонаблюдения обеспечивает бесперебойную работу системы при отключении электроэнергии. При выборе устройства учитывают технические характеристики и набор функций. Это помогает избежать лишних трат при покупке источника бесперебойной подачи напряжения.
Виды источников бесперебойного питания для видеонаблюдения
При определении нужного вида ИБП нужно учитывать такие особенности:
- Устройства 12 В не всегда выдают постоянное напряжение.
Отклонения от номинального параметра у дешевых приборов лежат в широком диапазоне. Дорогостоящее оборудование поддерживает стабильный уровень в течение длительного времени. Такие источники используют для питания видеосистем, потребляющих большое количество энергии. - ИБП 220 В формируют переменный ток с напряжением 140-180 В.
Подобные устройства считаются самыми востребованными. Видеосистемы бесперебойно работают при таком питании. Дорогостоящие приборы подачи тока формируют напряжение в 210-220 В. Они поддерживают функционирование системы видеонаблюдения в течение нескольких суток.
Резервный UPS Back UPS
Резервные ИБП имеют простой принцип действия. Они оснащены аккумуляторами, заряжаемыми от электрической сети. При падении напряжения установка переходит в режим работы от батареи.
Существуют такие варианты питания:
- Подача переменного тока, имеющего вид чистой синусоиды. Таким способом подключаются камеры, регистраторы и другое оборудование. Приборы подсоединяются к розеткам, запитанным через ИБП.
- Питание от низкого напряжения. В этом случае требуется прокладка отдельных линий.
Переход к работе от аккумулятора выполняется через некоторый промежуток времени после отключения электричества. От длительности задержки зависит стоимость оборудования.
Линейно-интерактивный Smart Ups
Такие приборы нормально работают при поступлении любого входного напряжения. Устройства самостоятельно настраивают реакции, предупреждают разряд АКБ. Блок альтернативного питания снабжен индикаторами, облегчающими управление устройством.
Линейно-интерактивные ИБП имеют такие особенности работы:
- Наличие стабилизатора напряжения.
Даже при работе от бытовой сети устройство максимально стабилизирует выходные параметры, сглаживая перепады. - Самостоятельный выбор мощности тока, подаваемого батареей.
Это помогает длительно поддерживать нужные выходные показатели. - Активация аварийных режимов функционирования.
При отключении электроэнергии система максимально быстро переходит к автономной работе. - Тонкая настройка.
Пользователь задает лимит напряжения, при достижении которого система видеонаблюдения начинает питаться от аккумулятора. Таким же образом можно установить параметры максимального и минимального заряда батареи.
On Line
Выходное напряжение выдается преобразователем. При работе от сети преобразующий каскад восстанавливает заряд батареи.
Подключаемые к таким ИБП видеосистемы всегда питаются от аккумулятора. Переключения режимов не происходит, что снижает вероятность сбоя настроек камер IP, регистраторов и других приборов.
Устройства отличаются сложной конструкцией, что отражается на стоимости. Более низкую цену имеют ИБП 12 В класса Online, оснащенные простыми вторичными преобразователями.
Как правильно выбрать UPS?
Если не учитывать непонятные для простого пользователя параметры, выбирают бесперебойник на основе емкости аккумулятора, мощности выходного тока и длительности автономной работы. Параметры камер и регистраторов отличаются, поэтому для их подключения используют ИБП с несколькими разъемами.
Ватты и вольт-амперная характеристика
Основным параметром ИБП является показатель мощности-емкости, измеряемый в вольт-амперах. Рабочие характеристик камер, блоков питания компьютеров и регистраторов указываются в Ваттах.
Привести эти значения к общей структуре можно так:
- энергопотребление видеокамер и осветительных приборов рассчитывают, умножая мощность ИБП на 0,6;
- при вычислении энергопотребления регистраторов, компьютеров и серверов коэффициент будет равен 1.
Если рабочие параметры компонентов системы видеонаблюдения неизвестны, показатели устройств рассчитывают по первой схеме. Вольт-амперы в Ватты переводят, используя коэффициент.
Номинальное и реальное потребление ПЭВМ
Фактическое потребление энергии меньше указываемого в техническом паспорте.
Первый параметр вычисляют такими способами:
- Сложение номинальных мощностей жесткого диска, материнской платы и блока питания.
- Проведение измерений при нормальном режиме работы или повышенных нагрузках. ПК подсоединяют через цифровой электросчетчик.
Стандартная система с 2 жесткими дисками и 1 монитором потребляет 200-300 Вт. При обустройстве многокомпонентных устройств видеонаблюдения проведение измерений является обязательным.
Как рассчитать мощность ИБП?
Чтобы понять, какими должны быть характеристики ИБП, анализируют параметры всех устройств. Приобретать источник питания можно после суммирования мощностей компонентов системы видеонаблюдения.
Формула и пример расчета
Нужный показатель рассчитывается по простой формуле. Суммарное потребление энергии делят на коэффициент 0,8. Например, если сервер потребляет 800 Вт, а регистраторы и камеры – 600 Вт, рекомендуемый параметр будет составлять (800+600)/0,8 = 1750 Вт.
Обзор популярных моделей UPS
Стоит распределить наиболее популярные устройства по классам:
- Резервные.
Лучшими в этой категории являются приборы, выпускаемые компаниями Eaton, Powercom. - Линейно-интерактивными.
Первое место в этой группе занимают устройства марки APC. Системы отличаются надежностью и продолжительным сроком службы. - On-Line.
Пользователи часто выбирают продукцию компаний Powercom и APC. Изделия последней выпускаются под маркой Schneider Electric.
Изделия рассматриваемых брендов отвечают заявленным в инструкции характеристикам.
