Скрытые датчики движения для включения света

Датчик движения Zenit, ИК, потолочный, 360 град., 1200 Вт, с доп. сухим контактом на 2А, цвет белый (N9611.71)

Код товара 4541006
Артикул 2CLA961171N1001
Производитель ABB/Zenit

Датчик движения UNICA NEW с выключателем 10А белый

Код товара 4244043
Артикул NU552518
Производитель Schneider Electric/New Unica

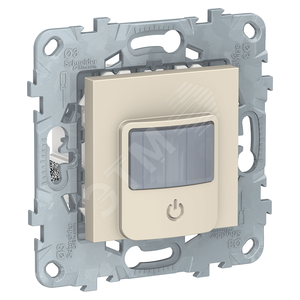

Датчик движения UNICA NEW с выключателем 10А бежевый

Код товара 5535790
Артикул NU552544
Производитель Schneider Electric/New Unica

Датчик движения ИК встраиваемый 1200w 360 градусов 6м IP20 белый

Код товара 3409970
Артикул LDD11-201-1200-001
Производитель IEK

Датчик движения ИК встраиваемый 500w 140 гр. 12м IP20 белый

Код товара 9880584
Артикул LDD12-035-500-001
Производитель IEK

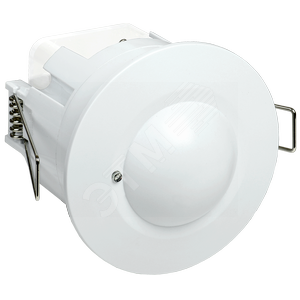

Датчик движения МВ встраиваемый 1200w 360 гр. 8м IP20 белый

Код товара 9014065
Артикул LDD11-301MB-1200-001
Производитель IEK

Датчик движения KNX/EIB Стандартный 180 градусов высота установки 1.1м алюминий

Код товара 279857
Артикул A3180AL
Производитель JUNG

Датчик движения KNX/EIB Стандартный 180 градусов высота установки 1.1м алюминий

Код товара 279857
Артикул A3180AL
Производитель JUNG

Датчик присутствия DICROMAT + CR

Код товара 2475359
Артикул OB134512
Производитель ORBIS

Celiane Лицевая панель датчик движения титан

Код товара 7571888
Артикул 068599
Производитель Legrand/Celiane

Celiane Лицевая панель датчик движения титан

Код товара 7571888
Артикул 068599
Производитель Legrand/Celiane

С этим покупают Посмотреть

BASIC 55 Детектор движения белый (6815-94-507)

Код товара 997255
Артикул 2CKA006800A2486
Производитель ABB/Basic 55

С этим покупают Посмотреть

BASIC 55 Детектор движения белый (6815-94-507)

Код товара 997255
Артикул 2CKA006800A2486
Производитель ABB/Basic 55

Датчик движения ИК встраиваемый 1200w 360 гр. 6м IP20 белый (SEN86 бел.)

Код товара 7283246
Артикул 22061
Производитель FERON

Датчик движения ИК встраиваемый 500w 140 гр. 12м IP20 белый (SEN1A бел.)

Код товара 9827775
Артикул 22016
Производитель FERON

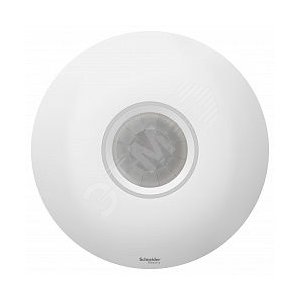

Датчик движения ATLASDESIGN потолочный 2000 Вт 360 градусов белый

Код товара 6018210
Артикул ATN000137
Производитель Schneider Electric/AtlasDesign

Сделано
в России

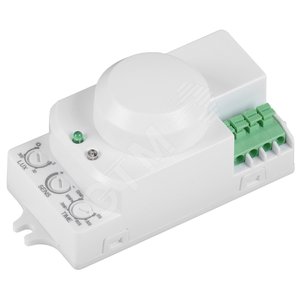

Датчик движения МВ встраиваемый 1200w 360 градусов 8м IP20 белый

Код товара 443077
Артикул LDD11-201MB-1200-001
Производитель IEK

Датчик движения 2-проводной, 180-250В, 200Вт, Эра Eleg, белый,14-4103-01

Код товара 9071299
Артикул Б0034352
Производитель ЭРА/Elegance

Датчик движения 2-проводной, 180-250В, 200Вт, Эра12, алюминий,12-4103-03

Код товара 1803396
Артикул Б0031253
Производитель ЭРА/Эра 12

Покупателям
- Способ оплаты
- Доставка
- Акции
- Скидки и баллы
- Адреса магазинов
- Договор оферты

Компания ЭТМ
- О компании
- Сервис iPRO
- Электрофорум
- ЭТМ Вакансии

Центр поддержки и продаж

Электрика
Свет
Крепеж
Безопасность

Мы в социальных сетях

Повышение квалификации
Часто задаваемые вопросы
Нашли ошибку?
Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Да будет свет: как выбрать датчик движения для освещения дома?

Датчик автоматического включения света экономит электроэнергию и избавляет от необходимости пользоваться выключателем. Узнайте, как выбрать датчик, чтобы он отлично подходил к определенным условиям работы.

Датчик движения для освещения — это отличный прибор для экономии электроэнергии. Его можно установить, например, в темной комнате, чтобы не включать свет вручную. Также датчики можно использовать для подсветки ворот или фрагментов участка в темное время суток — своего рода охранная система. Как выбрать датчик движения для освещения в доме, чтобы он максимально соответствовал условиям эксплуатации? Мы расскажем, на что обратить внимание при выборе и посоветуем пару отличных моделей.

Выбираем место установки

Датчики движения могут быть уличными или для помещений. Уличные сенсоры специально изготовлены для работы на открытом воздухе. Они устойчивы к жаре, морозам, осадкам, пыли и другим неблагоприятным условиям. Конкретные показатели влагозащиты и температурных режимов могут отличаться, поэтому при выборе нужно смотреть на характеристики определенной модели. Особенно это касается северных и южных регионов России, где может быть очень жарко или наоборот очень холодно. Уличные датчики можно в принципе использовать и для помещений, но они несколько дороже внутренних сенсоров.

Датчики движения для помещений не так хорошо защищены и предназначены для более мягкого климата. Однако и цена на них гораздо ниже. Поэтому если вам нужно поставить сенсор в подъезде или на веранде, берите внутренний датчик движения. Например, можно взять REV DDV-3 с большим углом обзора и возможностью монтажа в стену.

Принцип работы датчиков

В продаже можно встретить сенсоры движения для освещения с таким принципом работы:

Инфракрасный. Сенсоры с таким принципом работы реагируют на изменение инфракрасного излучения в поле «зрения» датчика. В частности, когда подходит человек, его температура ИК-излучения выше, чем окружающей среды, поэтому датчик срабатывает, зажигая лампу. Главный плюс в дешевизне и простоте работы устройства. В то же время иногда датчик может не сработать, если температура тела человека незначительно отличается от «фоновой» — например, если на улице +40° С.
Микроволновой. Работает такое устройство по принципу радара: оно анализирует сигнал посылаемый и отраженный от объектов, которые находятся в контролируемой зоне. В отличие от ИК-приборов, микроволновые могут видеть на 360° вокруг себя. Такие датчики могут даже обнаруживать движение объектов за стеклом, поэтому их чаще всего используют в качестве охранных сенсоров, хотя также они встречаются и в осветительных приборах. Из хороших осветительных микроволновых можем посоветовать TDM ДДМ-02 с углом охвата 180°.

Комбинированный. Это устройства, которые одновременно имеют инфракрасный и микроволновой модули. Благодаря этому повышается надежность срабатывания, а также появляется возможность использовать одно устройство для двух целей: для освещения и охраны. Такие приборы довольно редко встречаются в продаже и стоят они недешево.

Угол охвата по горизонтали и вертикали

Углы охвата показывают, какую область будет перекрывать датчик, а что останется вне поля зрения. Чем больше углы обзора, тем большую область прибор способен захватить. Однако не для всех задач «больше» означает «лучше». Например, вам нужно, чтобы датчик включался, когда вы выходите из дома в «преддомовую» зону, но при этом чтобы он не срабатывал, на проходящего мимо забора человека. В этом случае нужно, чтобы угол был относительно небольшим.

Какой дальности действия взять датчик?

Этот параметр напрямую связан с углом охвата. Чем он больше, тем на большее расстояние способен «добивать» сенсор. Выбор датчика движения по этому показателю зависит от будущих условий эксплуатации. Например, если у вас гаражный кооператив и вы хотите, чтобы прожектор включался, когда к воротам подъезжает автомобиль, тогда нужно рассчитать расстояние от ворот до места предполагаемого монтажа датчика и добавить 1 м для покрытия погрешности. Это и будет дальностью действия датчика, который нужно купить.

Для подъезда или дома наоборот нужно покупать с небольшой дальностью действия, чтобы он не захватывал «лишние» объекты, и свет не работал постоянно. Обычно устанавливаются приборы с дальностью действия не больше 6 – 10 м. Например, для подъездов пользователи часто берут модель IEK LDD10.

Регулировка порога срабатывания

В большинстве датчиков можно регулировать порог срабатывания по следующим параметрам:

Освещенность. В таких датчиках установлены фотоэлементы, которые отслеживают уровень освещенности и активируют датчик, когда вокруг становится темно. Можно отрегулировать порог срабатывания по освещенности, чтобы он включал лампочку в нужное время суток или же полностью его отключить. Такой датчик освещенности удобен для уличного освещения, например, для фонарного столба.
Чувствительность. Функция настройки чувствительности предназначена для того, чтобы свести к минимуму вероятность ложных срабатываний и при этом сохранить способность датчика реагировать на присутствие человека. Например, чтобы лампа сработала на большом расстоянии, когда человек подошел к калитке, а сенсор расположен над дверью дома, нужна высокая чувствительность.
Время. На наш взгляд наиболее важная функция, которая должна быть в датчиках. Она позволяет настроить время срабатывания сенсора, то есть время от прекращения движения до фактического отключения светильника. Необходимость такой регулировки возникает довольно часто. Например, если сенсор стоит на лестничной площадке, где люди бывают часто, но задерживаются ненадолго, то без задержки отключения свет будет очень часто включаться и отключаться, что приведет к быстрому износу лампочек и самого датчика. Плюс часто свет нужен еще какое-то время после выхода человека из зоны охвата сенсора. Проще говоря, данная функция позволяет отрегулировать датчик максимально точно, чтобы он не щелкал светом постоянно и при этом не тратил лишнюю электроэнергию.

К сожалению, довольно редко в продаже можно встретить устройство, где были бы совмещены все три функции (чаще всего можно регулировать только время и освещенность). Одним из таких является IEK LDD13 — он довольно чувствительный и при этом относительно недорогой.

Какой датчик купить, если в доме есть животные?

Не секрет, что порой датчики движения могу реагировать на кошек, собак и другую домашнюю живность. В большинстве своем предотвратить ложные срабатывания можно благодаря настройке чувствительности. Некоторые модели дополнительно имеют «иммунитет к животным». С помощью этой функции гораздо проще настроить сенсор, чтобы он не срабатывал при появлении животного в «кадре». Среди настраиваемых параметров есть размер и вес. Например, можно поставить на «отсечение» всех субъектов весом до 15 кг, и тогда появившаяся перед сенсором кошка не включит случайно лампочку. Если у вас есть домашнее животное, тогда вам крайне необходим сенсор с таким «иммунитетом».

Ликбез по светодиодным лампам:

Датчик присутствия для автоматического включения света — характеристики и разновидности

Датчик присутствия для включения света позволяет значительно экономить электроэнергию и повышает комфортность использования жилья и приусадебного участка. Вам больше не нужно думать о том, не забыли ли вы выключить свет во дворе, и не придется искать выключатели в темноте.

Набольшим спросом устройства данного типа пользуются среди владельцев квартир, частных домов и коттеджей. Обычно их устанавливают там, где члены семьи бывают недолгое время: в ванной комнате, коридорах, кладовках, чердаках, погребах, подъездах, над площадкой перед входными дверьми. При установке датчика движения в туалете, ванной, кладовой исключается ситуации, когда члены семьи забывают выключать свет или гости не могут найти выключатель.

Датчики присутствия находят применение и в производственных, административных и офисных зданиях, где их устанавливают в коридорах, конференц-залах, около входов и выходов, рядом с лифтами.

Принцип действия большинства детекторов, имеющихся в продаже, основан на технологии инфракрасного излучения. Человек излучает тепловую энергию, находящуюся в ИК диапазоне. Специальный сенсор в датчике, реагирующий на изменение уровня тепловой радиации, подает электрический сигнал на детектор. В результате происходит автоматическое включение или выключение света датчиком. Такие детекторы еще можно назвать тепловыми.

Разновидности датчиков присутствия

Датчик присутствия характеризуется набором определенных параметров, которые определяют отличие устройств друг от друга.

В зависимости от принципа управления бывают следующие виды датчиков:

С возможностью регулировать показатели работы. В таких детекторах можно настроить степень чувствительности, время автовключения и уровень освещенности. Последний параметр выставляют в такое значение, чтобы светильники зажигались при наступлении сумерек.

Уровень чувствительности выставляют для более точной работы прибора. Чем выше данный показатель, тем чаще реагирует датчик на движение. Важно добиться, чтобы сенсор подавал сигнал на включение светильника только при появлении в зоне охвата сенсора человека.

Время включения задается для того, чтобы автовыключатель срабатывал не через 15 секунд (как это задано по умолчанию) после включения лампы, а через другой промежуток времени, от 2 до 15 минут на выбор владельца устройства.

Автоматические. Работают в полностью автоматическом режиме: включение света происходит при появлении объекта в зоне охвата устройства, а выключение – когда датчик перестает «видеть» объект.
С опцией ручного включения освещения. Предыдущая разновидность иногда оказывается не совсем удобной. Например, если человек стоит и не двигается, то свет гаснет. Поэтому в системе предусматривается выключатель, с помощью которого можно включить свет принудительно.
С управлением по беспроводной связи (с помощью пульта).

Вид подключаемой нагрузки определяется типом используемых ламп:

Накаливания.
Светодиодные.
Галогенные.
Люминесцентные.
«Экономки».

Мощность нагрузки: минимальная 7 Вт, максимальная – 2400 Вт. Каждый прибор рассчитан на определенную мощность. При выборе датчика следует рассчитать общую мощность ламп, которые будут с ним использоваться: если в дальнейшем к автомату будут подключаться дополнительные лампы, то надо будет дополнить промежуточным реле или еще одним детектором.

По типу монтажа и конструкции устройства бывают следующих видов:

Встраиваемые в стену или потолок.
Навесные (потолочный, настенный, поворотный).
Влагоустойчивые с разным уровнем защиты. Степень гидроизоляции зависит от места установки (во дворе или внутри помещения). Если перед вами модель для монтажа в комнате, то следует понимать, что такое устройство не выдержит эксплуатации под открытым небом.

Угол охвата прибора – от 45 до 360 градусов. Дальность действия детектора варьируется от 7 до 23 м и более.

Схема работы датчика присутствия

Конструкция инфракрасных датчиков включает в себя пироэлектрический Ик блок и большую линзу, состоящую из нескольких более мелких линз.

Принцип действия прибора следующий:

Когда человек появляется в зоне охвата датчика, все микролинзы направляют свои волны на объект, а одна из них – на фотоэлемент, это момент фиксации сигнала.
Если человек движется, то первая линза перестает фокусироваться на фотоэлементе, так как человек выходит из зоны ее действия.
При переходе человека на участок действия другой линзы, она работает так же, как и первая, и так происходит с каждой микролинзой, пока объект не покинет зону охвата детектора.

Другие типы датчиков

Для установки в ванной, туалете и других помещениях и на придомовой территории используются и другие типы датчиков присутствия.

По методу определения присутствия в рабочей области объекта датчики, кроме инфракрасных, бывают и других разновидностей: ультразвуковые, звуковые, микроволновые, комбинированные.

В микроволновом устройстве имеются генератор ВЧ излучения и приемник этого же излучения, отраженного от поверхностей в зоне действия прибора. Ультразвуковая разновидность тоже оснащена генератором сигналов (звука 20 – 60 кГц) и их приемником. Устройства второго типа редко задействуются в системах освещения. Обе эти системы работают по одинаковому принципу, разница состоит только в типе генерируемых сигналов.

Схема работы выглядит так:

Генератор излучает сигнал на определенной частоте.
При движении человека сигналы, которые от него отражаются, отличаются по длине и частоте, что и фиксируется приемником.

Звуковые (шумовые) приборы подают сигнал для включения света, когда сенсор фиксирует какой-либо звук, громкость которого превышает заданное значение. Это может быть шум шагов, хлопки, открывание дверей и т. д.

Комбинированные детекторы характеризуются весомым преимуществом: они обеспечивают наименьший процент ложных срабатываний. В таких приборах присутствуют сенсоры двух видов. Устройство подает сигнал на включение света только в том случае, если срабатывают оба датчика. Наиболее распространенный вариант – микроволновой и ИК сенсоры.

Плюсы и минусы датчиков присутствия

Данное оборудование характеризуется следующими преимуществами:

Значительная экономия электроэнергии (до 50 процентов), поскольку свет в туалете или другой комнате горит только тогда, когда это необходимо.
Повышение комфортности использования помещений и пребывания на придомовой территории, поскольку отпадает необходимость искать выключатели.
Большое количество возможностей. Детектор сам определяет уровень освещенности и есть ли люди в зоне действия прибора, что дает возможность полностью автономного управления освещением.
Простота монтажа. Этот плюс актуален в том случае если вы хотите установить светильник с датчиком собственноручно.

К условным недостаткам можно отнести сложность настройки. Детектор будет работать безукоризненно только в том случае, если установленные параметры максимально согласуются с условиями использования.

Как выбрать датчик

Стоимость качественных датчиков присутствия сильно отличается и находится в диапазоне от 500 до 2000 руб. Цена определяется несколькими факторами: дальностью действия, технологией монтажа, дизайном, высотой установки, временем задержки.

Чтобы сделать правильный выбор, стоит ориентироваться на следующие рекомендации:

Стоит понимать, что дешевые устройства (в районе 200 рублей) не только быстро выходят из строя, но и могут не соответствовать требованиям пожарной безопасности.
Чтобы определить нужную мощность устройства, надо сложить мощности всех ламп, которые будут к нему подключены и прибавить еще 15 %.
Обратите внимание на угол охвата. Если двор имеет сложную форму, то потребуется несколько датчиков для охвата всей территории. Если детектор будет установлен в помещении, то в зону его «видения» должны попадать углы.
Поинтересуйтесь, есть ли возможность изменять настройки системы. Удобны приборы с дистанционным управлением (с помощью пульта), поскольку позволяют легко изменять настройки в случае надобности.
Еще один важный параметр – граничное значение степени освещенности. Когда значение этого показателя превысит заданный уровень, датчик выключит свет, независимо от того, есть ли люди в зоне его действия.
Место установки. Каждый европейский производитель выпускает устройства для установки в местах непродолжительного нахождения людей (раздевалка, туалет) и зонах, где люди присутствуют долгое время.

Видео

Обзор производителей

Существует несколько компаний, продукция которых хорошо зарекомендовала себя среди потребителей:

Schneider Electric. Отличительная черта – широкий ассортимент продукции. Стоимость – начиная от 5000 р.
ABB. Примерная цена устройств -14 000. Данная фирма выпускает и бюджетные модели, которые способны удивить своей стоимостью – около 250 р. Они обладают малой дальностью действия и минимумом опций.
Theben. Сравнительно недорогие приборы с достойным уровнем качества (от 4 500 руб.).
STEINEL. Ассортимент делится на две группы: профессиональные устройства и для домашнего применения. Плюсом является наличие официального представительства в РФ. Стоимость – от 10 000 руб.
Gira. Знаменит в Европе за счет разработки интеллектуальных технологий. Цена устройств – от 14 000 руб.
ESYLUX. Официальный дистрибьютор в РФ — «ИЗИЛЮКС РУС» — от 17 000 р.

На рынке представлены устройства и китайского бренда Delux. Они стоят дешево, но гарантии качественной работы данных приборов нет.

Как сделать датчик присутствия

Если магазинные варианты устройств вас не устраивают, то можно сделать датчик присутствия и своими руками.

Понадобятся следующие компоненты:

Построечный резистор с входным напряжением 5 – 12 В.
Блок питания.
Транзистор.
Реле.
Фотоэлемент.

Резистор следует выбирать исходя из нагрузки, которая будет подаваться на устройство. К фотоэлементу особых требований нет, главное – к аноду должно быть припаяно сопротивление для ограничения тока, к катоду – элемент питания (плюс). Дальше – очередь подстрочного сопротивления: первый вывод надо припаять к блоку питания (к минусу), второй – к ограничивающему резистору.

Транзистор соедините базой со свободным выводом подстроечного сопротивления, а коллектор – с плюсом элемента питания. Реле припаивается к минусу блока питания. Свободные контакты данного элемента подсоединяются к нагрузке.

Создать самодельный датчик для автоматического включения света вполне реально, при этом применяются детали с невысокой стоимостью.

Заключение

Датчики присутствия способны сделать проживание в доме намного более удобным. Главное – подойти к их выбору серьезно и вдумчиво. Даже если прибор дороговат, его установка в будущем окупится и превратится в экономию на счетах за электричество.

Беспроводные датчики движения

Беспроводной датчик движения – это миниатюрный прибор, который нашел широкое применение во многих областях жизни. Главной его функцией является определение движущегося объекта в поле действия и последующая передача сигнала на блок приема.

Датчики движения могут использоваться для организации умного дома.

Преимущества перед проводными аналогами

простота установки (никаких проводов);
небольшая конечная стоимость;
полная автономность;
надежность канала передачи сигнала, который невозможно повредить (можно только заглушить).

Датчик открытия HiTE PRO Smart Checker

HiTE PRO Smart Checker это беспроводной передатчик, позволяющий контролировать положение (открыто или закрыто) окна, двери или другого подвижного элемента. Работает в связке с блоком приема сигнала и сервером умного дома, что дает возможность настраивать различные сценарии. При открытии или закрытии подвижного элемента передатчик посылает сигнал блоку реле, который в свою очередь замыкает/размыкает электрическую цепь.

Датчик движения и освещенности HiTE PRO Smart Motion

Датчик движения HiTE PRO Smart Motion используется для беспроводного управления электроприборами как напрямую, так и через приложение HiTE PRO для умного дома (для подключения через приложение необходим сервер HiTE PRO Gateway). Является передатчиком и работает в связке с блоками приема сигнала HiTE PRO Relay.

Датчик температуры и влажности HiTE PRO Smart Air

Датчик температуры и влажности HiTE PRO Smart Air используется для беспроводного управления электроприборами как напрямую, так и через приложение HiTE PRO для умного дома (для подключения через приложение необходим сервер HiTE PRO Gateway). Является передатчиком и работает в связке с блоками приема сигнала HiTE PRO Relay.

Предоставляет информацию о температуре и влажности помещения в приложении HiTE PRO.

Уличный беспроводной датчик движения Motion Sense Outdoor

Беспроводной сенсор движения и освещенности с защитой от пыли и влаги

Беспроводной датчик движения Motion Sense

Беспроводной датчик движения используется как для освещения, так и для контроля бытовых приборов – вытяжки, утюга и т.д., работа которых нецелесообразна или опасна, без людей. Просто закрепите датчик там где это нужно на двусторонний скотч или саморезы и наслаждайтесь удобством.

Радиодатчик температуры и силы света Zamel RCL-02

RCL-02 работает с приемниками системы exta free. Не работает с контроллерам EFC-02 mini.

Исползуется для управления оконными рольставнями или для поддержания теплового комфорта в доме позволяет автоматизировать некоторые процессы управления в пределах дома, сада, места работы и отдыха. Например управление жалюзи, освещением, отоплением. Датчик питается от батареек (2 х LR03 AAA). Высокая степень защиты корпуса (IP54), позволяет устанавливать его на открытом воздухе. Датчик имеет специальные программные решения продлевающие срок службы аккумулятора. Широкий диапазон измерения, высокая точность и большая дальность дополнительные преимущества датчика.

Радиодатчик температуры и силы света Zamel RCL-01

Беспроводной датчик температуры и освещенности RCL-01-это идеальное дополнение системы Exta Free, увеличивающие его функциональность.

RCL-01 работает полько в паре с EFC-01, кроме визуального отображения значений температуры и освещенности позволяет автоматизировать некоторые процессы управления в пределах дома, сада, места работы и отдыха. Например управление жалюзи, освещением, отоплением. Датчик питается от батареек (2 х LR03 AAA). Высокая степень защиты корпуса (IP54), позволяет устанавливать его на открытом воздухе. Датчик имеет специальные программные решения продлевающие срок службы аккумулятора. Широкий диапазон измерения, высокая точность и большая дальность дополнительные преимущества датчика. Датчик предназначен для совместной работы с контроллерами системы EFC-02 mini.

Радиодатчик движения Zamel RCR-01

Радиодатчик движения RCR-01 является самостоятельным передатчиком, питаемым от батареи. Датчик обнаруживает изменения теплового излучения, вызванное присутствием или движением объекта, находящегося в зоне действия. После обнаружения движения, система подает радиосигнал запрограммированному приемнику или группе приемников, которые управляют, например, освещением.

При использовании на улице, прибор необходимо защитить от прямого попадания влаги.

Датчик движения nooLite PМ112

Беспроводной датчик движения РМ112 системы Ноотехника Ноолайт является тепловым, предназначенным для работы в составе системы Ноолайт. При появлении движущихся объектов с температурой выше окружающей среды в зоне действия датчика РМ112, он подает по радиоканалу команду включения на силовой блок, к которому привязан.

При использовании на улице, прибор необходимо защитить от прямого попадания влаги.

Датчик открытия/закрытия DS-1

Датчик DS-1 предназначен для передачи сигналов открытия/закрытия дверей или окон. Датчик использует для передачи беспроводной протокол nooLite, что позволяет дистанционно принимать его команды всеми приёмными устройствами системы nooLite (адаптеры и модули с функцией приёмника, силовые блоки). Работа датчика осуществляется от встроенной батарейки CR2032, что позволяет устанавливать датчик без подведения проводов питания.

Датчик температуры PT112

Датчик температуры PT112 предназначен для измерения температуры или использования в качестве термостата.

Датчик температуры и влажности PT111

Датчик температуры и влажности PT111 предназначен для измерения параметров микроклимата (температуры и влажности) или использования в качестве термостата (гигростата).

Датчик движения CoCo AWST-6000

Беспроводной датчик движения AWST-6000 может быть помещен в любом месте вашего дома, так как не требует проводных соединений и высокого напряжения. Устройство работает от батареи.

При использовании на улице, прибор необходимо защитить от прямого попадания влаги.

Датчик для окон и дверей СоСо AMST-606

Беспроводной магнитный датчик для окон, дверей и шкафов. Автоматически приводит в действие приёмник при открытии или закрытии окна или двери. Работает от батареек и может быть установлен в любом удобном месте в помещении.

Датчик движения CoCo PIR-2050

Беспроводной датчик движения PIR-2050 применяется для автоматического включения света при появлении человека в зоне его действия. Дальность действия составляется 10 метров. Работает на батарейках. Влагозащищенная конструкция позволяет устанавливать прибор в любом месте, даже на улице.

Как установить датчик движения для включения освещения

30 Ноя 2012г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Сегодня расскажу Вам, как установить датчик движения для включения освещения.

Изначально, датчики движения были предназначены только для работы в системах охранной сигнализации. Они реагировали на появление в охраняемой зоне движущегося объекта и передавали сигнал тревоги на специальный контрольный пульт. Но производители пошли дальше и разработали модели, способные включать прожектора, сирены, уличное освещение, дополнительное сигнальное и силовое оборудование.

На сегодняшний день датчики движения для включения освещения выпускаются двух видов – это потолочные и настенные. Хотя принцип работы у них одинаковый, но подбираются они индивидуально, в зависимости от места установки.

При выборе датчиков движения самое главное понимать: как и каким образом они работают.

Принцип работы их простой – при появлении в охраняемой зоне движущегося объекта, датчик переходит в режим тревоги, и своим контактом реле собирает электрическую цепь, в которую включена нагрузка, например, лампа накаливания. Как только движение прекратится, то поистечении выдержки времени контакт реле разомкнется, электрическая цепь обесточится и лампа погаснет. Датчик опять перейдет в режим ожидания.

Потолочные датчики.

У моделей потолочных датчиков охраняемая зона составляет 360 градусов и выполнена в виде конуса с углом расхождения лучей до 120 градусов. Таким образом, создается многолучевой барьер при пересечении которого, например, человеком или животным, датчик фиксирует нарушение и переходит в режим тревоги.

Как правило, потолочные датчики, в зависимости от модели, устанавливают на высоту 2,5 – 3 метра от пола. При этом охраняемая зона в нижней части составляет в диаметре от 10 до 20 метров.

Их лучше устанавливать в небольших помещениях, где нужно контролировать одновременно все четыре стороны, и где установка настенного датчика будет не эффективна.

Настенные датчики.

У настенных датчиков область применения шире. Их устанавливают и в помещениях и на открытом воздухе. Они так же, как и потолочные, создают многолучевой барьер, при пересечении которого датчик переходит в режим тревоги и своим контактом реле замыкает электрическую цепь.

Высоту установки необходимо выбирать в пределах 2 – 2.5 м.

Установка.

Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

Как правило, в наших квартирах двери из всех комнат ведут в прихожую.
Задача: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

Зная диаграмму работы лучей настенного датчика, выбираем самое оптимальное место для установки. Например:

На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

Подключение.

ВНИМАНИЕ! Все работы по установке датчика движения для включения освещения производите при отключенном напряжении 220В.

Здесь тоже все просто.
Как правило, вместе с датчиком идет стандартная инструкция по его установке, подключению и настройке. Вначале принципиальная схема подключения потолочного и настенного датчиков движения:

Фаза L проводом (1), и ноль N проводом (2) подают питание 220В на датчик движения. Проводом (3) фаза выходит из датчика, и приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу. Контакт реле показан условно, чтобы легче было понять принцип работы датчика.

При появлении движения в контролируемой зоне датчик срабатывает, контакт реле замыкается, и фаза уже проводом (3) приходит на лампу. Лампа включается.

Тут еще надо сказать, что фазный провод желательно подключать именно так, как показано на принципиальной схеме, идущей с инструкцией. Как определить фазный провод можно почитать здесь.

Внутренняя коммутация.

Когда Вы откроете заднюю крышку, то увидите клеммную колодку, и три цветных провода, выходящих изнутри корпуса и подключенных к колодке. Здесь с левой стороны колодки, я нарисовал, как должен подключаться датчик движения. Так же к левой стороне колодки подходят мои провода, не обращайте внимание. Просто я не стал их отключать.

Все три жилы, выходящие изнутри корпуса, имеют стандартные цвета, которые используются в бытовой аппаратуре:

1 – коричневый или сиреневый провод – входящая фаза (L);
2 – синий провод – нулевая жила (N);
3 – красный провод – выходящая фаза.

На следующем рисунке привожу полную монтажную схему подключения датчика движения, светильника и выключателя.

Фаза L (коричневый цвет) заходит в соединительную коробку, и в точке (1), соединяясь с жилой провода А, подключается к нижнему контакту выключателя.
С верхнего контакта выключателя, этим же проводом А, фаза в точке (2) соединяется с жилой провода В и уходит на контакт (1) клеммы датчика.

С контакта клеммы (3) датчика, фаза (красный цвет) трехжильным проводом В уходит в соединительную коробку, где в точке (3) соединяется с жилой провода С, и уходит на контакт лампы накаливания.

Нулевая жила N (синий цвет) заходит в коробку, где из точки (4) уходит на лампу и на контакт (2) клеммы датчика.

Настройка.

И остался последний штрих – это настройка самого датчика движения.

Практически у всех датчиков, предназначенных для включения освещения, есть дополнительные настройки в виде специальных регулировочных потенциометров: «TIME» и «LUX». Этими двумя настройками добиваются корректной работы датчика.

«TIME» – установка задержки отключения. Задает время, в течение которого освещение остается включенным с момента последнего обнаружения движения. В зависимости от модели, значение устанавливается от 1 секунды до 10 минут.

«LUX» — регулировка порога освещенности. Служит для корректной работы датчика в светлое время суток. Если уровень окружающей освещенности ниже заданного порогового значения, то при обнаружении движения датчик сработает. А если уровень освещенности выше установленного порогового значения, то датчик не сработает.

Устанавливаем время «TIME» приблизительно на 5 секунд, а порог освещенности «LUX» выводим на минимум. Подаем питание 220В на датчик.

При первом включении датчик сработает и тут же уйдет в ждущий режим секунд на 15. По истечении этого времени он начнет срабатывать на движение.

Теперь только осталось отрегулировать оптимальное положение наклона головы датчика движения, чтобы он «видел» Вас, то есть максимально настроить контролируемую зону. Здесь достаточно будет проверить реакцию датчика на движение в дальней точке.

И в дополнение к статье посмотрите видеоролик, в котором рассмотрены варианты установки датчика, показана силовая часть и даны две монтажные схемы включения датчика в электрическую сеть.

Скрытые датчики движения для включения света
