Устройство огнетушителя

Под огнетушителем понимают переносное или передвижное устройство для тушения начальных возгораний на производстве, предприятиях, учреждениях, транспортных средствах, магазинах, индивидуальных домах, квартирах. Тушение пожара происходит за счет выпуска пожаротушащего вещества из специально оборудованного стального баллона.

Устройство огнетушителя

Огнетушитель состоит из следующих частей:

  • стальной баллон со сжатым или сжиженным газом, с помощью которого происходит вытеснение огнетушащего состава из корпуса;
  • запорно-пусковое устройство огнетушителя;
  • сифонная трубка, которая служит для выброса пожаротушащего вещества;
  • раструб;
  • чека, необходимая для предотвращения случайного или самопроизвольного срабатывания устройства;
  • ручка для переноски огнетушителя.

Огнетушители могут быть классифицированы по ряду параметров: виду пожаротушащего вещества, объему корпуса, способу подачи пожаротушащего состава, виду пусковых устройств.

По объему корпуса огнетушители бывают:

  • промышленные (5-10 л),
  • ручные малолитражные (до 5 л),
  • передвижные и стационарные (более 10 л).

Передвижные огнетушители дополнительно комплектуются устройством для передвижения. Баллон передвижного огнетушителя крепится на тележке с одним колесом у башмака и с двумя колесами у горловины. К горловине прикреплено запорно-пусковое устройство рычажного типа, к которому присоединен шланг с раструбом на конце.

При объеме более 80 л огнетушитель состоит из двух одинаковых баллонов, которые устанавливаются на тележку с двумя пневматическими колесами. У тележки имеется опорная стойка, позволяющая осуществить установку огнетушителя в горизонтальное положение. Запорно-пусковые устройства здесь устанавливаются также рычажного типа. Они соединены коллектором с двумя шлангами с закрепленными на концах раструбами.

Так же, в общеобразовательных целях, рекомендуем пройти по ссылке и ознакомиться с правилами пользования различных видов огнетушителей.

По типу срабатывания огнетушителя бывают:

  • ручного действия. Срабатывание происходит при участии человека;
  • самосрабатывающего, или автоматического, действия.

Главным условием включения самосрабатывающих огнетушителей является повышение температуры до определенной величины. Элементом, чувствительным к увеличению температуры, является газогенератор (в порошковых огнетушителях), чувствительный шнур в (аэрозольных огнетушителях).

По виду пускового механизма различаются огнетушители, имеющие:

  • вентильный затор;
  • затвор пистолетного или рычажного типа;
  • пусковое устройство, зависимое от источника постоянного давления;
  • устройство, осуществляющее пуск от пиропатрона.

По виду содержащегося пожаротушащего вещества огнетушители бывают: газовые, водные, воздушные, порошковые, аэрозольные, воздушно-пенные. Основное принципиальное отличие таких огнетушителей в различных огнетушащих веществах, с помощью которых происходит воздействие на очаг возгорания.

Устройство углекислотного (газового) огнетушителя

Огнетушащее вещество — двуокись углерода. Применяется для тушения начальной стадии возгораний в вычислительных центрах, щитах управления, помещениях АСУ с электронным оборудованием, архивах, компьютерных залах, электроустановках с напряжением до 110 кВ, в местах где недопустимо применение воды, пара.

Огнетушитель данного вида состоит из корпуса, запорно-пускового устройства, раструба, сифонной трубки.

Принцип действия углекислотного огнетушителя

При нажатии на рычаг запорно-пускового устройства заряд двуокиси углерода по сифонной трубке поступает к раструбу. При этом СО 2 переходит из газообразного состояния в твердое (снегообразное) с резким понижением температуры до -70 о С. Огнетушащее свойство двуокиси углерода основано на охлаждении горящих веществ, предметов и разбавлением этой горючей среды негорючим веществом, до тех пор пока его концентрация не остановит реакцию горения.

Устройство порошкового огнетушителя

Огнетушащее вещество — измельченная минеральная соль с разными добавками. Применяется для первичного тушения возгорания пожаров твердых (класс А), жидких (класс В), газообразных (класс С) веществ, электроустановок с напряжением до 10 кВ. Не предназначен для тушения возгораний материалов, процесс горения которых может происходить без присутствия воздуха. Представляют собой баллон красного цвета, где находится огнетушащее вещество. Оборудован запорно-пусковым устройством пистолетного типа.

Порошковые огнетушители также бывают закачные и газогенераторные.

Закачные огнетушители заряжены пожаротушащим веществом и закачены газом. Данный огнетушитель оборудован запорным устройством, которое при легком нажатии рукой на верхнюю ручку подает порошок на огонь. На головке огнетушителя устанавливается индикатор или манометр внутреннего давления, который позволяет контролировать необходимое давление в корпусе.

Закачный огнетушитель включает в себя такие элементы, как корпус для хранения огнетушащего вещества и сжатого газа, пусковое устройство, позволяющее подавать или перекрывать подачу огнетушащего вещества, шланг-раструб для направления огнетушителя в зону возгорания, сифонная трубка, индикатор давления.

В газогенераторных огнетушителях во время нажатия на рычаг пускового устройства происходит срабатывание газогенератора и выполняется выделение рабочего газа. Для создания требуемого давления, на рычаг необходимо нажимать в течение не менее 6 сек.

В состав устройства газогенераторного огнетушителя входит:

  • стальной корпус;
  • газогенератор, который необходим для создания рабочего давления внутри огнетушителя;
  • огнетушащее вещество;
  • шланг с пистолетом-распылителем, предназначенный для подачи пожаротушащего вещества на объект возгорания;
  • запорно-пусковое устройство. Служит для запуска газогенератора.

Устройство водного огнетушителя

Огнетушащее вещество — вода, вода с определенным химическим раствором, вода с поверхностно-активными веществами. Предназначен для тушения возгораний жидких и твердых горючих веществ в производственных, жилых и отапливаемых помещениях.

Устройство воздушно-пенного огнетушителя

Огнетушащее вещество — водный раствор пенообразователя ПО-1. Применяется при тушении горючих жидкостей, тлеющих материалов на складах производственных предприятий. Не могут применяться для тушения возгораний магния, алюминия и их сплавов, калия, натрия и электрического оборудования, которое находится под напряжением. Эксплуатация такого огнетушителя происходит только в диапазоне температур +5 — +50 О С.

Считаете, что дверной видеоглазок – недостаточно надежное средство защиты? Здесь Вы можете прочитать о готовых комплектах видеонаблюдения. В них уже собранно все, что необходимо для самостоятельной установки видеонаблюдения, подробнее о которой можно почитать на http://occtv.ru/videonablyudenie/video-svoimi-rukami/montazh.html

Огнетушители также различаются по способу подачи огнетушащего состава, то есть каким именно образом происходит вытеснение огнетушащего состава из корпуса:

  • под давлением газа, который подается из специального баллона, расположенного в корпусе огнетушителя;
  • под давлением газа, который образуется в результате химической реакции;
  • под собственным давлением огнетушащего вещества;
  • под давлением газа, который был предварительно закачан в корпус огнетушителя.

Устройство и принцип работы огнетушителя. Важно знать каждому!

Содержание:

  1. 1. Как устроен огнетушитель?
  2. 2. Основные виды огнетушителей
  3. 3. 5 преимуществ использования огнетушителя

Огонь – страшный враг. Он вездесущ и коварен. Даже маленькая, едва заметная искорка становится причиной страшного пожара, несущего большие разрушения и забирающего жизни. Иногда пламя успевает уничтожить целый дом еще до приезда пожарной бригады. О том, чем страшен огонь, знает каждый. Но далеко не все соблюдают правила пожарной безопасности, и мало кто всерьез задумывается о том, как защитить свой дом от пожара. МЧС постоянно информирует людей через средства массовой информации об осторожном обращении с огнем, особенно летом, когда вероятность возгораний наиболее высока. Несмотря на это ежедневно в России происходят сотни пожаров. Наиболее частыми причинами возгораний становятся:

  • неосторожное обращение с огнем,
  • неисправное печное отопление,
  • нарушение изоляции электрооборудования,
  • умышленные поджоги.

Пугающая статистика. По данным МЧС России, за первое полугодие 2013 года на территории нашей страны было зафиксировано более 76 000 пожаров. Наибольшая доля возгораний пришлась на жилой сектор (более 70%) и транспортные средства (14%). Общий материальный ущерб от возгораний составил более 5 700 000 000 рублей, а число погибших превысило 5000 человек.

Следует знать, что большинство начинающихся пожаров можно предотвратить еще на стадии возгорания и, таким образом, избежать трагических последствий.

На производственных предприятиях, в муниципальных учреждениях, магазинах и на автозаправках оборудуют специальные уголки пожарной безопасности, где обязательно в наличии есть огнетушитель. Доля зарегистрированных возгораний на таких объектах очень мала: за первое полугодие 2013 года она составила менее 10% от общего числа пожаров. Имея под рукой огнетушитель, удастся ликвидировать локальное возгорание самостоятельно, не дожидаясь приезда пожарных. Объекты, не оборудованные этими устройствами, наиболее уязвимы, так как тушение огня водой бывает не всегда эффективно, а в некоторых случаях и вовсе невозможно, например, если объект находится под напряжением.

Заботясь о безопасности своего жилища или рабочего места, многие приобретают огнетушители в частном порядке. Поэтому все чаще эти полезные устройства можно встретить в квартирах, гаражах, частных домах, на дачах, а не только в местах, где это предписано законом.

Вы тоже задумались? Прежде чем покупать это средство для тушения пожаров, рекомендуем заранее узнать устройство огнетушителя и его разновидности. Тогда вы сможете подобрать именно тот, который подойдет для ваших условий.

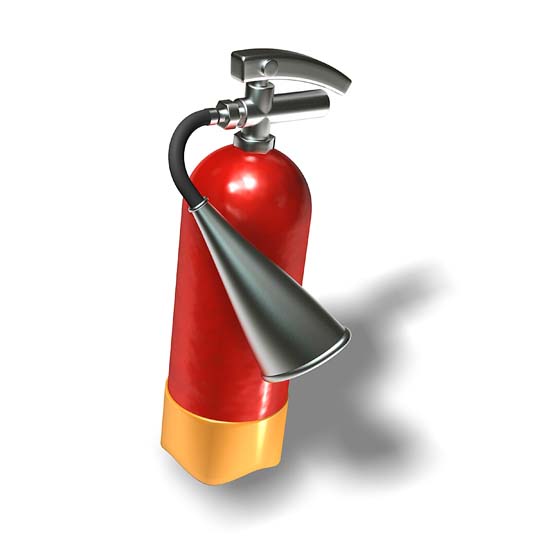

Как устроен огнетушитель?

Конструкция проста. Он состоит из цилиндрического корпуса с соплом, откуда при активации устройства выходит огнетушащее вещество.

Обычные ручные модели приводятся в действие нажатием на рычаг запорного механизма. Для направленного выхода струи имеется длинная трубка. Предохранителем от случайной активации огнетушителя служит чека, которую нужно выдернуть перед началом использования устройства. Есть еще так называемые забрасываемые модели. Они не имеют трубки – необходимо бросить баллон в огонь, и от удара огнетушащее вещество высвобождается из корпуса.

Колбы огнетушителей бывают объемом от 1 до 100 литров. Емкости в несколько десятков литров, как правило, устанавливаются на колеса и имеют ручку для передвижения. Это передвижные огнетушители, их используют на объектах, где есть вероятность образования большого по площади очага возгорания, который нужно быстро ликвидировать, например, на складах и автозаправках.

Выход огнетушащего вещества из баллона может происходить под давлением находящегося внутри газа у одних моделей устройств или под давлением самого огнетушащего состава – у других. Ряд огнетушителей имеют манометр для контроля давления внутри корпуса.

Интересный факт! Прототипы огнетушителей были созданы в XVII веке. Тогда колбу заполняли водой – при тушении огня ее бросали в очаг возгорания, корпус разбивался, и вода вытекала, ликвидируя пламя. Для тушения больших по площади пожаров использовали деревянные бочки с водой – деревянные стенки сгорали, и жидкость заливала очаг возгорания. Революция в этой сфере произошла в 1863 году, когда американским изобретателем Аланом Кереем был запатентован первый огнетушитель. В России в XIX веке была разработана первая взрывная модель, получившая название «Пожарогас».

С появлением огнетушителей удалось сделать процесс ликвидации возгорания проще и безопаснее и тушить даже горящие электроустановки. В зависимости от того, какой наполнитель используется в огнетушителе, определяется его назначение и сфера использования. Расскажем об этом подробнее.

Основные виды огнетушителей

Приведем простые примеры. Вам нужен огнетушитель в автомобиль, где есть вероятность возгорания не только твердых предметов, но и ГСМ, а также электрооборудования. А может быть, вы ищете средство для тушения пожара в квартире или доме, где важно быстро ликвидировать огонь и при этом не испортить обивку мебели и ковер огнетушащим веществом. Подобрать подходящее для конкретной ситуации устройство поможет таблица.

Виды огнетушителей Описание
Порошковый Наполняется мелкозернистым порошком, в который входят соли, карбонат натрия и калия, хлорид натрия и др., а также специальные добавки, препятствующие скомканию. Порошковый огнетушитель обладает высокой огнетушащей способностью и является универсальным, так как может тушить практически все виды пожаров и действует в широком температурном диапазоне. Особенности и принцип действия порошкового огнетушителя позволяют тушить электроустановки под напряжением до 1000 В
Углекислотный Заправляется диоксидом углерода и воздухом. При выходе из баллона углекислота увеличивается в объеме в сотни раз, и из нее образуются хлопья. Температура высвобождаемого вещества резко понижается до -72 °C. Очаг возгорания охлаждается, и из него одновременно вытесняется кислород. Используют углекислотный огнетушитель для тушения твердых предметов, электроустановок под напряжением до 10 кВ. Не рекомендуется тушить горячие трубопроводы, так как возникает резкий перепад температур
Аэрозольный Внутри баллона заключен пакет с огнетушащим порошком, а напорной средой является воздух. Аэрозоль отлично подходит для тушения пожаров на начальной стадии возгорания. При этом он не оставляет следов и безвреден для человека. Кроме ликвидации огня, такой огнетушитель снижает температуру в зоне горения и уменьшает образование дыма. Пригоден для применения в жилых помещениях, автомобилях, мастерских
Воздушно-пенный В таком огнетушителе около 90% воздуха, остальные составляющие – вода и пенообразователь. Используется при температуре от +5 °C. Подходит для тушения твердых предметов и жидкостей. Не рекомендуется тушить электроустановки, так как пена является проводником тока

Каждый огнетушитель маркируется в соответствии с классом пожаров, которые он способен тушить. Это заметно упрощает выбор устройства. Все зависит от того, где оно будет использоваться.

Памятка по классу пожаров. В зависимости от горящих веществ различают следующие классы: А – твердые материалы, B – жидкости, C – газообразные вещества, D – металлы, Е – электрооборудование. Этими буквенными обозначениями маркируются огнетушители.

5 преимуществ использования огнетушителя

Традиционные методы тушения пожара в быту отходят в прошлое. Вода, мокрые одеяла, мешковина, песок и другие подручные средства, которые можно применять для ликвидации огня, сегодня не всегда эффективны, а иногда даже опасны, например, при тушении горящих электроприборов, находящихся под напряжением. Да и с мягкой мебели тоже довольно сложно сбить огонь. Сколько времени и ведер воды нужно, чтобы потушить, к примеру, горящее кресло? Ведь важно не только сбить пламя, но и залить тлеющие участки. Если использовать огнетушитель, то все гораздо проще и быстрее. Ведь у этого полезного устройства – огромные преимущества.

  1. Легко. С помощью огнетушителя одному человеку под силу потушить локальное возгорание. Простое устройство позволяет активировать его даже тому, кто впервые тушит пожар. Как правило, на баллоне имеется инструкция с порядком использования. А с забрасываемыми моделями справится даже ребенок!
  2. Быстро. Огнетушащее вещество, подаваемое под сильным напором, сбивает пламя и ликвидирует огонь за считанные секунды. Одновременно кислород, который препятствует тушению и усиливает пламя, вытесняется из очага возгорания.
  3. Эффективно. После того как огонь потушен, исключается вероятность тления горючих материалов, повторного возгорания и выделения опасного для человека угарного газа.
  4. Безопасно. Содержащиеся в огнетушащем составе вещества не причиняют вреда здоровью человека. При использовании огнетушителя подходящего класса во время тушения пожара исключается вероятность удара током от токопроводящих объектов.
  5. Доступно. Сегодня каждый имеет возможность приобрести огнетушитель. Цены на них относительно невысоки. Например, бытовые модели для автомобиля, дачи или мастерской стоят в пределах 500 – 1500 рублей. Согласитесь, это совсем небольшая сумма по сравнению с тем, какие материальные потери может принести пожар.

Полезно знать! Бытовые пожары проще предотвратить на начальной стадии. Распространяющееся от очага возгорания пламя надо тушить с места, куда оно направляется, то есть двигаться ему навстречу. Это даст возможность уменьшить площадь горения и, следовательно, снизит материальные потери.

Помните, что самостоятельное тушение пожара осуществимо только на небольшой площади, когда огонь еще не успел охватить все помещение. Поэтому, если вы чувствуете, что с помощью огнетушителя вам не удастся ликвидировать пламя, как можно быстрее покиньте горящее здание и вызовите пожарных. Кстати, огнетушитель может пригодиться вам при эвакуации, чтобы безопасно пробраться к выходу через горящие помещения.

Согласитесь, от пожара никто не застрахован. Но можно снизить вероятность его возникновения, соблюдая элементарные правила пожарной безопасности. Если вы ответственно относитесь к своему жилищу и заботитесь о жизни и здоровье близких, обязательно купите огнетушитель. Он не займет много места, зато будет под рукой в буквальном смысле на всякий пожарный случай.

Кто знает, когда может понадобиться огнетушитель? Не откладывайте покупку – закажите его прямо сейчас! Пусть это полезное устройство будет на страже вашего имущества каждый день. В нашем интернет-магазине представлены порошковые, углекислотные и аэрозольные модели. Выбирайте то, что нужно именно вам, и оформляйте заказ!

Устройство различных видов огнетушителей

Огнетушитель представляет собой переносной агрегат для устранения возгораний различной степени сложности, возникающих в организациях, предприятиях, объектах торговли, частных постройках, квартирах и транспортных средствах. Тушение огня осуществляется путем подачи химической субстанции из металлического баллона.

Стандартная сборка

Огнетушитель состоит из следующих деталей:

  • сосуд цилиндрической формы из стали со сжиженным либо сжатым газом, способным вытеснить пожаротушащую смесь;
  • запорно-пусковая конструкция;
  • сифонная трубка, выбрасывающая огнетушащий состав;
  • раструб;
  • чека — служит для того, чтобы предупредить самопроизвольное включение агрегата;
  • ручка для удобства перемещения аппарата.

Огнетушитель дополняется и другими частями, в соответствии с его типом.

Классификация пожаротушащих устройств различается по целому ряду характеристик. Это такие параметры, как объем корпуса, тип включения, тип пускового механизма, тип химической смеси для огнетушения и способ ее подачи.

Пожаротушащие смеси подразделяются на:

  • газовые;
  • водные;
  • воздушные;
  • порошковые;
  • аэрозольные;
  • воздушно-пенные.

Теперь рассмотрим более подробно различные виды огнетушителей и особенности их использования.

Газовый (углекислотный)

Процесс работы углекислотного огнетушителя заключается в переходе CO2 (двуокись углерода) из газовидной консистенции в застывшее вещество в момент надавливания на рукоятку запорно-пусковой конструкции. Углекислый газ по сифонной трубке поступает к раструбу и из сжиженного агрегатного состояния переходит в твердое (снегообразное).При этом температура снегообразной массы становится −70 °C, таким образом углекислый газ (CO2) охлаждает горящие предметы.

Важно помнить, что из-за такого способа тушения детали устройства также резко охлаждаются. Поэтому, чтобы избежать обморожения не следует прикасаться к раструбу.

Углекислотный огнетушитель можно использовать для ликвидации пожара на первоначальном этапе в отделениях автоматизированных систем управления с электрооборудованием, архивах, вычислительных центрах, щитах управления, компьютерных залах, электроустановках с напряжением до 110 кВ и в других помещениях, где не разрешается применять воду. Главное преимущество данного типа огнетушителя — он не уничтожает предметы, на которые оказывается огнетушащее воздействие. Прибор состоит из корпуса, запорно-пускового рычага, раструба и сифонным отводом в виде трубки.

Воздушно-пенный

В качестве химического вещества для ликвидации огня в воздушно-пенном огнетушителе используется водный раствор пенообразователя ПО-1. Устройство подходит для тушения горючих жидкостей и материалов, которые тлеют. Не подходит для ликвидации возгораний алюминия и его сплавов, калия, натрия, магния, а также электрического оборудования, на которое подаётся напряжение. Температура, при которой можно эксплуатировать огнетушитель находится в интервале +5–+50°C.

Водный

Водный огнетушитель рассчитан на ликвидацию возгораний жидких и твердых горючих веществ в жилых, промышленных, складских и отапливаемых помещениях. В качестве пожаротушащего вещества используется вода со специальным химическим раствором или поверхностно-активными веществами. Существенным плюсом и отличием водного огнетушителя от порошкового является возможность осуществлять ликвидацию огня без спецодежды, которая предназначена для защиты человека от вредного воздействия порошковой пыли при пожаротушении.

Порошковый

Порошковый огнетушитель — наиболее распространенный из всех типов огнетушителей.Устройство используется для первичного тушения твердых, жидких и газообразных веществ, нефтепродуктов, горючих материалов и жидкостей, а также электроустановок под напряжением до 10 кВ и в качестве автомобильного огнетушителя. В составе огнетушащего вещества в порошковом огнетушителе используется размельченная минеральная соль, которая не подходит для ликвидации возгораний, произошедших без доступа воздуха. Агрегат представлен в виде красного баллона с порошком внутри и оборудован запорно-пусковым устройством пистолетного типа.

Среди ключевых преимуществ можно выделить заправку 1 раз в 5 лет. Однако есть и недостатки:

  1. порошок загрязняет объект тушения, из-за чего не рекомендуется его использования в музеях и помещениях с электронным оборудованием;
  2. при плохих условиях хранения порошок превращается в комочки, и аппарат легко выходит из строя;
  3. медленная скорость реагирования после нажатия на пусковой механизм: время срабатывания может достигать 6–15 секунд;
  4. во время тушения происходит существенное реактивное усилие.

Порошковые огнетушители подразделяются на закачные и газогенераторные. Первый прибор заполнен огнетушащей субстанцией и накачен газом. Оснащен запорной рукояткой, при нажатии на которую подается порошок. На головке устройства установлен манометр, который служит для контроля внутреннего давления.

Корпус второго прибора изготавливается из стали. Огнетушитель оснащен газогенератором, обеспечивающим рабочее давление в баллоне. Конструкция запускается путем нажатия на рукоятку. Тушение осуществляется путем включения газогенератора и выделения рабочего газа. Для получения нужного давления требуется нажатие на рычаг для запуска в течение 6 секунд.

Особенности устройства огнетушителей

Говорить об огнетушителях можно много. Все знают, что это самый эффективный прибор, с помощью которого тушат небольшие очаги возгорания. Нас в этой статье будет интересовать устройство огнетушителя. Так как эти типы первичных средств пожаротушения имеют небольшую классификацию, где основным отличительным элементом является огнетушащее вещество, соответственно и принцип работы приборов и их устройство друг от друга отличаются. Поэтому рассмотрим каждый вид по отдельности.

Устройство углекислотных огнетушителей

По названию становится понятным, что огнетушащим веществом в этом приборе выступает углекислота, а точнее, двуокись углерода СО2. Это газ, который просто закачивается в баллон под определенным давлением (5,7 МПа). Отсюда и самое простейшее устройство. Никаких дополнительных частей и деталей. Комплектация стандартная.

Итак, из чего состоит огнетушитель:

  • стальной баллон определенной емкости;
  • запорно-пусковое устройство;
  • раструб с сифонной трубкой;
  • рукоятка для переноса.

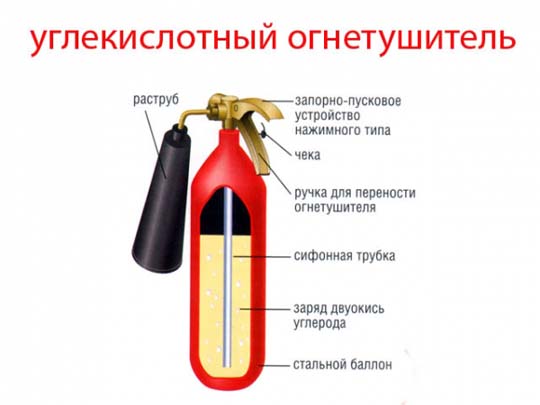

Устройство углекислотного огнетушителя

Принцип работы

Так как углекислота закачена внутрь под большим давлением, то внутри баллона она находится в газообразном состоянии. Когда давят на ручку запорно-пускового устройства, открывается клапан, через который углекислота попадает в раструб. Это расширяющаяся труба.

Получается так, что углекислый газ, попадая в более широкое пространство, теряет свое давление. Именно это влияет на то, что огнетушащее вещество превращается в снегообразное облако. При этом резко снижается его температура – до минус 70С.

Значит, принцип действия огнетушителя (углекислотного) – это образование облака, состоящего из инертного газа, с низкой температурой. То есть огнетушащее вещество не только охлаждает горящие материалы, но и закрывает их инертным газом, который создает преграду кислороду.

Порошковые огнетушители

Сегодня производители предлагают две разновидности порошковых огнетушителей: закачные и со встроенным источником давления. Рассмотрим каждый по отдельности. Но сначала немного слов о порошках.

Порошки

По сути, порошок в огнетушителе – это минеральные соли с различными добавками, которые измельчены до порошкообразного состояния. Сегодня производители в порошковых агрегатах используют разные вещества: карбонаты и бикарбонаты калия и натрия, фосфорноаммонийные соли, хлориды калия и натрия. Что касается добавок, то это тальк, белая зола, стеараты различных металлов, разного рода кремнийорганические соединения.

Порошок для огнетушителя

Когда разговор заходит о порошковых огнетушителях (составе порошка), то редко кто знает, какой порошок в огнетушащем приборе находится. Это должны знать те, кто занимается их перезарядкой.

Теперь будем разбираться с устройствами порошковых огнетушителей.

Закачные

В составе порошкового огнетушителя находятся те же части и детали, что и в углекислотном. Потому что внутрь баллона закачен инертный газ (углекислый или азот, некоторые производители закачивают воздух) под давлением 16 МПа. Но предварительно закладывают сам порошок.

То есть получается так, что при нажатии ручки запорно-пускового устройства, открывается клапан, через который порошок под давлением газа вылетает с большой скоростью. Он покрывает собой горящие поверхности плотной коркой, перекрывая подачу кислорода в зону горения.

Добавим, что в состав огнетушителя входит небольшой длины шланг. Необходимо отметить, что со временем порошок внутри баллона слеживается, поэтому нередки случаи, когда огнетушитель не выбрасывает его даже при наличии газа под давлением.

Газогенераторные

Свое название эти модели получили за счет использования в их конструкции так называемого газогенерирующего устройства. Это полый цилиндр, в который закладывают таблетки газогенерирующего состава и газогенерирующий капсюль. Последний срабатывает от ударно-спускового механизма. То есть он просто взрывается, выбрасывая тепловую энергию. Под действием последней таблетки начинают разлагаться, выделяя большое количество газа.

На все эти процессы необходимо время, поэтому газогенерирующий порошковый огнетушитель срабатывает через 6-10 секунд после нажатия рукоятки. Во всем остальном это все тот же баллон, заполненный порошком.

Газогенераторная порошковая модель

С импульсным источником давления

К строению огнетушителя этого типа производители подошли с выдумкой, учитывая простоту работы прибора. Внутрь баллона помещается маленький баллончик, в который закачивают инертный газ под давлением. Сам баллончик – это ампула или от пневматического оружия, или от автосифона.

В конструкцию запорно-пускового механизма добавлен ударник. По сути, это обычная стальная игла. Так вот при нажатии на рукоятку, ударник пробивает собой баллончик с газом, который заполняет собой баллон с порошком. Так внутри огнетушителя создает давление, под действием которого порошок вылетает наружу.

Устройство газогенерирующей модели

Свободно насыпные

Эта разновидность порошковой модели очень сильно отличается от всех предыдущих. Внутри него нет давления. А принцип работы заключается в том, что сам баллон закрыт герметичной крышкой на резьбе. То есть он открывается, и порошок просто высыпают на горящие поверхности.

Простота эксплуатации дает стопроцентный результат в плане срабатывания. Такие огнетушащие приборы никогда не подведут.

Устройство водных моделей

Это закачного типа прибор, в который закачивают воду с добавлением в нее поверхностно-активных веществ (1%) или специально химических компонентов. То есть внутри баллона находится водный раствор химиката. Вместе с водой в баллон закачивают и инертный газ, который используется в качестве повышения давления (до 25 МПа).

Говоря о принципе работы огнетушителя водного типа, можно отметить, что он от других практически ничем не отличается. То есть нажимается рукоятка, которая открывает клапан. Через последний и вылетает водный раствор на расстояние 4 м.

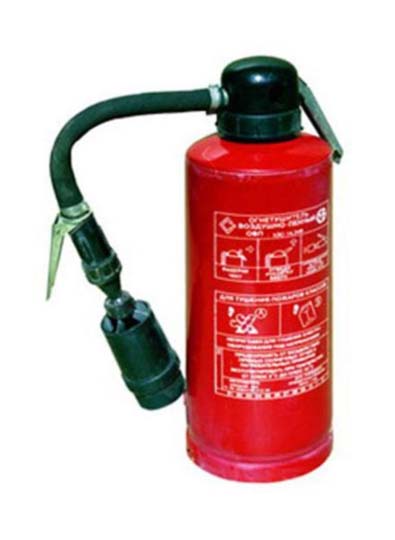

Устройство воздушно-пенной модели

От всех остальных видов этот отличается лишь тем, что в качестве огнетушащего вещества в нем используется водный раствор пены марки ПО-1. То есть в процессе заполнения сначала в баллон заливают огнетушащее вещество, затем устанавливают запорно-пусковое устройство. А уже после этого закачивают внутрь инертный газ или воздух.

Устройство воздушно-пенного огнетушителя

Хотелось бы обозначить несколько важных моментов, касающихся двух последних огнетушителей: водного и пенного. Начнем с того, что оба они могут эксплуатироваться, а также перевозиться и храниться, только при положительной температуре. Вода и ее растворы, даже химические, при нуле градусов замерзают. А значит, толку от такого огнетушителя никакого.

Но обе модели относятся к категории высокоэффективных тушащих приборов. Вода и пена легко справляются с большим возгоранием, эти огнетушители практически безотказные (кроме минусовой температуры). Но есть и другая сторона, которая относится к недостаткам. Во-первых, эти приборы каждый год надо перезаряжать. Во-вторых, вода подвергает стальной баллон коррозии, поэтому их срок эксплуатации не превышает 5 лет.

Заключение по теме

Итак, в статье была разобрана тема: устройство и работа огнетушителя (по видам). Необходимо обозначить, что устройство огнетушащих приборов несложное. К основным частям огнетушителя относятся баллон и запорно-пусковое устройство. Все остальные части являются дополнительными и в разных моделях могут меняться. К примеру, где-то используется только расширительный патрубок, какие-то приборы дополнительно комплектуются шлангами. Но по принципу работы все они одинаковые.

Изучаем устройство огнетушителя, его типы и условия применения

Доброго времени суток, друзья! По специфике своей деятельности, я все чаще сталкиваюсь с тем, что многие люди понятия не имеют, как элементарно воспользоваться огнетушителем. Не говоря уже о том, что не представляют, чем он наполнен и как устроен.

Сегодня в краткой и доступной форме я расскажу про устройство огнетушителя, как он устроен и чем наполнен.

Это не просто информация для общего развития. Для того чтобы в ответственный момент воспользоваться баллоном и оперативно локализовать очаг, необходимо понимать принцип его работы.

Я не говорю уже о том, что необходимо четко знать, каким типом устройства, какой тип возгорания ликвидировать.

Согласитесь, что многие из вас в случае пожара в лучшем случае вспомнят, где висит красный баллон, а как им воспользоваться на практике сумеют, к сожалению, не все. Итак, давайте начнем по порядку.

Устройство огнетушителя

Это передвижное или переносное устройство, назначением которого является тушение начального возгорания. Огнетушитель работает по принципу выпуска специального огнетушащего вещества из стального баллона под большим давлением.

Основные части устройства:

  1. Стальной баллон, в котором находится сжиженное или сжатое вещество (в зависимости от наполнителя).
  2. Запорно-пусковой механизм.
  3. Раструб.
  4. Сифонная трубка, через которую происходит выброс вещества.
  5. Предохранительная чека.
  6. Переносная ручка.

Я привел лишь основные части устройства, но в зависимости от типа, они могут несколько отличаться и быть дополнены.

Классификация

Существует несколько классификаций основных огнетушителей:

  • По объему вещества (до 5 литров, 5-10, свыше 10 литров).
  • По разновидности состава;
  • По виду пускового механизма (пистолетный, вентильный, постоянный источник давления).
  • По способу подачи состава (под собственным давлением подается вещество или в результате давления газов, образующихся при химической реакции компонентов).
  • По типу срабатывания (имеется в виду, каким образом приводится в действие устройство: при помощи человека или автоматически).

По составу различают основные три группы огнетушителей, каждая из которых предназначена для разных причин возгорания.

  • Порошковые.
  • Газовые.
  • Водопенные.

Многие из вас спросят, а как быстро сориентироваться во время пожара и понять, подходит ли данный огнетушитель или нет? Ведь, в состоянии паники редко вспоминается ранее изученный материал. Все просто. На каждом баллоне есть этикетка, где большими буквами указан тип и назначение.

Запомните следующий порядок применения огнетушителей.

  1. Класс «А» тушит твердые горючие материалы: уголь, дерево, бумага.
  2. Класс «Б» справится с горючими жидкостями: бензин, топливо.
  3. Буквой «С» обозначена способность тушения газов.
  4. Если устройство предназначено для локализации пожара во время горения электрических установок, то на нем должна быть буква «Е».

Порошковый огнетушитель (ОП)

Первичное пожаротушение зачастую проводят порошковым баллоном, так как это наиболее доступный, дешевый и простой в эксплуатации тип устройства. У него широкий рабочий диапазон температур.

В свою очередь состав таких баллонов может быть предназначен для тушения пожара классов А-Е, а некоторые используются для локализации очагов классов В, С, Е.

К недостаткам данного вида огнетушителей можно отнести то, что они наносят материальный вред предметам и не имеют охлаждающего эффекта.

Исключением использования ОП является: щелочное возгорание и другие вещества, которые горят без доступа кислорода. Также запрещается использоваться порошковый тип противопожарного оборудования для локализации огня, вызванного возгоранием электрооборудования под напряжением свыше 1000 Вольт.

Чаще всего ОП размещают в специально отведенных местах в электрошкафах, лифтовых шахтах – там, где большая вероятность возгорания.

На какое время хватит одного баллона? Его достаточно, чтобы полностью локализовать очаг. Это при условии оперативного реагирования.

Газовые огнетушители

Это одна из самых больших групп противопожарного инвентаря. К ним относятся аэрозольные, углекислотные и углекислотно-бромэтиловые.

Наиболее распространенным огнетушителем данного типа является баллон с двуокисью кислорода. ОУ предназначен для начального этапа возгорания с целью локализации пожара в щитах управления, электроустановок до 110 кВ, архивах, серверных, складских помещениях. Его используют там, где недопустимо использовать пар и воду.

Принцип действия довольно прост: при нажатии на рычаг, по сифонной трубке выходит заряд двуокиси кислорода. В результате реакции с воздухом, углеродный газ из газообразного состояния переходит в снегообразное (твердое) с температурой до – 70 0 С.

Все мы помним из уроков физики в школе, что кислород способствует горению. Так вот задача углекислотного газа и заключается в том, чтобы вытеснить кислород, прекратив пожар. Таким устройством можно гасить электропроводку, так как газ не проводит ток.

Преимущество использования такого типа устройства в том, что он не разрушает предмет горения, а лишь ликвидирует огонь.

Пенный огнетушитель

С помощью данного типа устройства можно тушить жидкие горючие материалы (бензин, нефть) и твердые предметы (бумага, древесина, уголь). Его в основном используют на автозаправочных станциях, складах, где хранятся жидкие горючие материалы, нефтепродукты.

Запрещается использовать для электрических установок, так как пена проводит ток.

Несмотря на то, что водопенный огнетушитель применяется для локализации пожара класса А и В, у него самая большая эффективность прекращения огня. Благодаря мощной струе пены и моментальному прекращению кислорода, удается практически моментально погасить огонь.

Если вы узнали для себя что-то новое, поделитесь в комментариях своими впечатлениями, а еще лучше – поделитесь с другом статьей в социальной сети. Подписывайтесь, чтобы оставаться в курсе последних новостей. До новых встреч, пока-пока!

Понравилась статья?
Поделись с друзьями в соцсетях:
