Термокабель для пожарной сигнализации

Термокабели Protectowire для пожарной сигнализации

Группа компаний ПОЖТЕХНИКА является авторизованным официальным дистрибьютором компании The Protectowire Co., Inc. на территории России и стран СНГ. Группа компаний ПОЖТЕХНИКА является российским производителем термокабеля ТПТС с подтверждением температуры срабатывания. Вся линейка тепловых извещателей (термокабеля) Protectowire постоянно имеются в наличии на складе.

Тепловой извещатель (пожарный термокабель) – электромеханический компонент автоматических систем противопожарной безопасности, который формирует сигнал о возгорании.

Термокабель Protectowire применяется во взрывоопасных зонах, а также в местах, где монтаж традиционных извещателей не представляется возможным либо затруднен.

Принцип его действия основывается на воздействии повышающейся или высокой температуры окружающей среды на чувствительные элементы. Для контроля состояния извещателя пожарного линейного рекомендуется использовать модуль интерфейсный пожарный МИП-1.

Разновидности тепловых линейных пожарных извещателей

В зависимости от условий эксплуатации и особенностей объекта инженеры ГК «Пожтехника» рекомендуют использовать следующие тепловые извещатели:

Электромеханические

Линейные тепловые пожарные извещатели, в которых используется термочувствительный полимер, покрывающий 2 провода витой пары. При повышении температуры окружающей среды до определенного значения (указана на термокабеле), оболочка проводника разрушается, происходит короткое замыкание и передается сигнал о пожаре. Поврежденный участок термокабеля в дальнейшем эксплуатироваться не может и подлежит замене.

Оптические

Термокабель для пожарной сигнализации серии PFS имеет другой принцип действия. За счет изменения оптической плотности проводника (которое происходит при термическом воздействии) при использовании лазерного оптического рефлектометра (OTDR) появляется возможность контроля температуры на протяженности до 10 км – 1 канал, до 8 км – 2 канала и до 6 км – 4 канала с точностью 1 м. При этом тепловой извещатель серии PFS покрыт огнестойкой защитной оболочкой, благодаря чему не разрушается под воздействием высокой температуры.

Преимущества пожарных термокабелей Protectowire:

  • Конкурентоспособная цена. По сравнению с другими разновидностями тепловых извещателей, термокабели Protectowire оптимальное соотношение цены и качества.
  • Отсутствие расходов на обслуживание. Линейные извещатели Protectowire отличаются высокой надежностью и долговечностью. Это подтверждается эксплуатацией старых моделей термокабеля на протяжении более 73 лет на объектах, оборудованных еще в 1942 году с ежегодным тестированием.
  • Широкая номенклатура для любых условий эксплуатации. Серии EPC, EPR, XLT, XCR, TRI, с несущим тросом и пр. Температура сработки от 57°C (класс A1), на 2 порога сработки (68°C и 93°C). Для объектов с высокой вероятностью механического повреждения термокабеля (системы автоматического пожаротушения и пр.), рекомендуем уникальную разработку Protectowire серии CTI.
  • Тяжелые условия эксплуатации. Линейный тепловой извещатель специально разработанной серии XCR с фторполимерной оболочкой можно эксплуатировать при температуре до -60°C в практически любых химически агрессивных средах (фторопласты отличаются высокой стойкостью к воздействию кислот, щелочей и других веществ).
  • Низкие затраты на монтажные работы и элементы крепления. Шаг крепления термокабеля составляет не более 3 м, в это в 2 раза больше, чем у аналогов. Это позволяет снизить расходы на монтаж и пуско-наладку на 25% даже при защите небольшого объекта.
  • Точность определения расстояния до очага. Линейный извещатель Protectowire имеет высокое сопротивление кабеля (

607 Ом/км). Благодаря этому точность определения расстояния до очага по сравнению с аналогами увеличивается в несколько раз.

  • Защита от УФ-излучения. Термокабель, купить который можно в «Пожтехнике», надежно защищен от ультрафиолетового излучения, что значительно увеличивает длительность его эксплуатации.

    • Области применения термокабеля :

    • склады;
    • транспортные тоннели;
    • вентиляционные системы;
    • трансформаторные подстанции;
    • авиационные ангары;
    • кабельные высоковольтные трассы;
    • кабельные лотки;
    • нефтехранилища;
    • подземные паркинги;
    • нефтяные вышки;
    • градирни.

    С нашим оборудованием работают:

    ОАО «Концерн Росэнергоатом», Nestle S.A., Bayer AG, ПАО «Газпром», IKEA International Group, ГУП «Московский метрополитен», ОАО «Мосинжпроект», ОАО «РЖД», ПАО «НОВАТЕК», ОАО «СИБУР Холдинг», Kawasaki Heavy Industries, Ltd, Центральный банк Российской Федерации, ЗАО «ИНГЕОКОМ» и многие другие известные компании.

    С полным списком клиентов и партнеров можете ознакомиться на странице «Наши партнеры».

    Сотрудничать с ГК «Пожтехника» выгодно

    Мы являемся авторизованным дистрибьютором The Protectowire Co., Inc. – мирового лидера с более чем 75-летней историей. Именно эта компания изобрела линейный тепловой извещатель. Системы противопожарной безопасности с применением оборудования Protectowire установлены на тысячах объектов по всему миру. Компания основана в 1938 году и по сей день сохраняет статус мирового лидера по производству линейных тепловых пожарных извещателей.

    Линейный тепловой пожарный извещатель — виды и принцип работы

    Разновидностей кабельных изделий существует огромное множество. Но есть среди них особый класс, который используется как пожарный извещатель в системах пожарной и охранной сигнализации, в аппаратно-программных комплексах контроля состояния атомных электростанций. Он получил название: линейный тепловой пожарный извещатель. Чувствительный элемент у него располагается по всей длине кабеля и способен изменять свои электрические параметры от изменения внешней среды. Они настолько заметны, что их можно четко фиксировать. По сравнению с другими кабели-датчики, как их еще называют, не унифицированы, для них не установлен стандарт.

    Зачастую, на просторах СНГ, применяют термин «термокабель» вместо выражения «линейный тепловой извещатель». Это связано с тем, что впервые на рынок России он поступил под таким названием.

    Область применения

    Проблема пожарной безопасности многих объектов затруднена из-за их сложной конфигурации, условий работы, температурных режимов и множества других факторов. Например, в условиях сильных электромагнитных полей, большой задымленности, высоком радиационном фоне большинство температурных, дымовых датчиков и извещателей пламени не могут правильно реагировать на аварийную ситуацию. Во многих случаях применение термокабелей оправдано, а в некоторых им нет альтернативы, как в случае с ядерными реакторами.

    Термокабели можно применять практически везде, но особенно они эффективны в кабельных трассах, коллекторах, лифтовых шахтах, мусоропроводах, тоннелях, воздуховодах, резервуарах с горюче-смазочными материалами, трансформаторных подстанциях. Благодаря широкому температурному диапазону могут успешно применяться в морозильных камерах и холодильных хранилищах, элеваторах, складах, ангарах, пирсах и множестве других объектах.

    Так как термокабель можно применять в помещениях с большими электромагнитными полями без ухудшения рабочих качеств, то возможно использовать его еще и для прямого контроля нагрева оборудования, таких как трансформаторы, генераторы, томографы.

    Из-за гибкости и малого диаметра кабеля появилась возможность контролировать температуру в труднодоступных местах установок.

    В таком случае, допустимо прокладывать кабель прямо по поверхности устройств.

    Принцип работы термокабеля для пожарной сигнализации

    Конструктивно термокабель представляет собой витую пару, выполненную из стального провода. Каждый провод покрывается теплочувствительным полимером, а затем скручиваются вместе в витую пару.

    Из-за этого в кабеле возникают напряжения, которые при нарушении изоляции приводят к короткому замыканию.

    Принцип работы термокабеля для пожарной сигнализации заключается в том, что при достижении определенной температуры чувствительная к нагреву изоляция нарушается, провода под действием внутреннего напряжения соединяются, и происходит замыкание. Для срабатывания термокабеля достаточно, чтобы перегрев произошел в одном месте. Общее сопротивление линии изменяется. Специальный контроллер производит замер проводимости кабеля, вычисляет место возгорания, сравнивает с предустановками и отправляет сигнал тревоги на пульт управления противопожарной защиты.

    Виды линейных датчиков

    Линейные тепловые извещатели (термокабели) по реакции сенсора делятся на максимальные, которые реагируют на достижение пороговой температуры, дифференциальные, срабатывающие на определенное ее изменение и максимально-дифференциальные датчики, реагирующие на то и другое. Они бывают механические, контактные, электронные и оптические.

    Такие датчики в качестве контролируемого параметра используют зависимость давления от температуры окружающей среды. Сенсором является медная трубка с сжатым газом. Повышение температуры вызывает изменение давления в трубке, что фиксируется датчиком. Измерительный блок преобразует показания извещателя в температуру и при превышении пороговых значений посылает сигнал тревоги на пожарную панель. Практически не используется из-за трудоемкости и появления более современных и эффективных датчиков.

    Сенсор такого линейного извещателя представляет собой витую пару стальных проводов покрытых термочувствительным полимером. Количество проводов может быть и больше двух. Внешняя оболочка выполняется различно в зависимости от области применения.

    В зоне возгорания или нагрева изоляция кабеля плавится и происходит короткое замыкание. Интерфейсный модуль обработки вычисляет изменение сопротивления линии и сообщает расстояние до места замыкания.

    • Электронный

    В отличие от контактных линейных тепловых извещателей, линейные электронные датчики до короткого замыкания дело не доводят, они фиксируют изменение сопротивления датчиков от температуры и передают на контрольно-измерительный блок. Чувствительный элемент представляет множество сенсоров встроенных в многожильный кабель, по которому и передается вся информация от каждого элемента линии. Приемный блок преобразует, полученные сигналы и сравнивает с заложенными в его память параметрами тревоги. При превышении этих пределов устройство выдает тревогу на пожарную панель.

    Принцип действия оптического линейного датчика основан на изменении оптической прозрачности сенсора в зависимости от изменения температуры. Для этого используется оптоволоконный кабель. Когда свет от лазера попадает на участок возгорания, часть его отражается. Устройство обработки определяет мощность прямого и отраженного света, скорость его изменения и вычисляет значение изменения температуры, и место где это произошло.

    В зависимости от вида оптоволокна и установок модуля обработки, устройство может выполнять все типы функций теплового пожарного датчика.

    ТОП-5 моделей термокабеля

    Наиболее распространенные модели термокабелей на российском рынке:

    1. Protectowire,
    2. Thermocable,
    3. Пожтехники,
    4. Спецприбора,
    5. Этра-спецавтоматики.

    Фирма Protectowire уже более 10 лет присутствует на рынке. Первые четыре производителя выпускают термокабель для пожарной сигнализации контактного типа.

    Характеристики и цены примерно одинаковы, различие в сопротивлении кабеля на 1 метр, максимальной допустимой длине, напряжении постоянного тока и рабочем диапазоне. В зависимости от требований проекта удобно выбирать оптимальный вариант кабеля.

    Этра-спецавтоматика выпускает линейные извещатели электронного типа. Они представляют собой кабель длиной 24 м с вмонтированными внутри оплетки температурными датчиками, некоторые модели имеют датчики наличия угарного газа. В отличие от контактных линейных датчиков работают, как всережимные тепловые извещатели.

    Ошибки при монтаже и подключении

    К термокабелю предъявляются такие же требования, как и к обычному точечному тепловому датчику с нормально-разомкнутыми контактами. Монтаж термокабеля пожарной сигнализации должен осуществляться собственным крепежом разработанным производителем или рекомендованным им. Это необходимо для предотвращения нарушения изоляции кабеля и соответственно ложного срабатывания системы. Если кабель состоит из нескольких кусков, то используются специальные клеммные соединители.

    Кабель прокладывается под потолком или по стенам. Там где затруднена прокладка, используется трос-подвес.

    Кабель прокладывается змейкой.

    При прокладке нужно учитывать технологические особенности объекта. Например, на складах нужно учесть работу погрузочно-разгрузочной техники.

    Монтаж кабеля необходимо осуществлять с некоторой натяжкой при температурах не ниже -10° C, но работать система будет и в диапазоне -40° C +125° C. При прокладке по ровным потолкам расстояние между кабелями, согласно международным стандартам, не должно быть больше 10,6 м для ТН68 и ТН88. Для ТН105 расстояние не должно превышать 7,5 м.

    Кроме этого, имеются требования производителя. Для надежной работы все их нужно выполнять. Прикосновение кабеля к каким-то предметам будет мешать точному и правильному реагированию системы. Они могут играть роль радиатора, внося тем самым погрешность в работу.

    Заключение

    От правильного проектирования и монтажа системы противопожарной защиты объекта во многом зависит его сохранность и работоспособность. Роль технических средств определения и предотвращения пожара, его первичных датчиков, значительно возрастает. Требования к ним все повышаются. Появление новых детекторов, работающих на иных принципах определения возгораний, способствует раннему и точному обнаружению пожара.

    Термокабель

    Найдено в категориях:

    Извещатель линейный тепловой всепогодный, Т сраб. 180 С, фторполимерная оболочка, чёрный. Устойчив к ультрафиолетовому излучению и погодным условиям. (ИП104-1-180-TR ГРИФ-термокабель)

    • Код товара 8120384
    • Артикул У0000003307
    • Производитель Этра-спецавтоматика

    Сделано
    в России

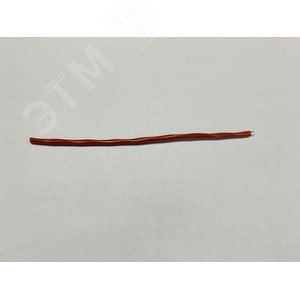

    Извещатель линейный тепловой для общего применения, Т сраб. 180 С, ПВХ-оболочка, оранжевый. Для применния в местах, защищенных от влияния Садков и ультрафиолета. (ИП104-1-180-PVC ГРИФ-термокабель)

    • Код товара 441921
    • Артикул У0000003302
    • Производитель Этра-спецавтоматика

    Сделано
    в России

    Извещатель линейный тепловой всепогодный, Т сраб. 68 С, ПВХ-оболочка, чёрный. Устойчив к ультрафиолетовому излучению и погодным условиям. (ИП104-1-68-TR ГРИФ-термокабель)

    • Код товара 8822293
    • Артикул У0000003303
    • Производитель Этра-спецавтоматика

    Сделано
    в России

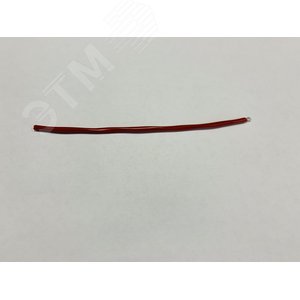

    Извещатель линейный тепловой химически стойкий, Т сраб. 88 С, фторполимерная оболочка, красный. Устойчив к воздействию кислот, щелочей, солевых аэрозолей. (ИП104-1-88-CR ГРИФ-термокабель)

    • Код товара 2819090
    • Артикул У0000003309
    • Производитель Этра-спецавтоматика

    Сделано
    в России

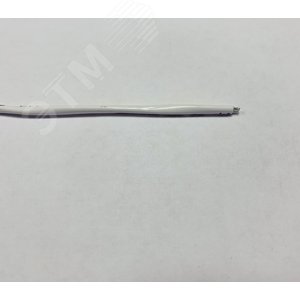

    Извещатель линейный тепловой химически стойкий, Т сраб. 105 С, фторполимерная оболочка, белый. Устойчив к воздействию кислот, щелочей, солевых аэрозолей. (ИП104-1-105-CR ГРИФ-термокабель)

    • Код товара 2174075
    • Артикул У0000003310
    • Производитель Этра-спецавтоматика

    Сделано
    в России

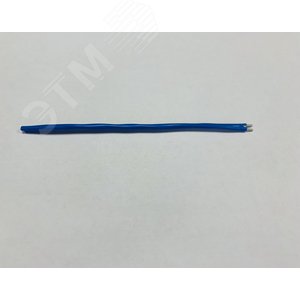

    Извещатель линейный тепловой химически стойкий, Т сраб. 68 С, фторполимерная оболочка, синий. Устойчив к воздействию кислот, щелочей, солевых аэрозолей. (ИП104-1-68-CR ГРИФ-термокабель)

    • Код товара 5030384
    • Артикул У0000003308
    • Производитель Этра-спецавтоматика

    Сделано
    в России

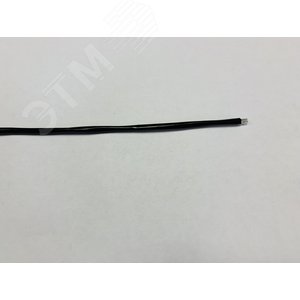

    Извещатель линейный тепловой всепогодный, Т сраб. 105 С, ПВХ-оболочка, чёрный. Устойчив к ультрафиолетовому излучению и погодным условиям. (ИП104-1-105-TR ГРИФ-термокабель)

    • Код товара 4079996
    • Артикул У0000003305
    • Производитель Этра-спецавтоматика

    Сделано
    в России

    Извещатель линейный тепловой всепогодный, Т сраб. 88 С, ПВХ-оболочка, чёрный. Устойчив к ультрафиолетовому излучению и погодным условиям. (ИП104-1-88-TR ГРИФ-термокабель)

    • Код товара 9286808
    • Артикул У0000003304
    • Производитель Этра-спецавтоматика

    Сделано
    в России

    Извещатель линейный тепловой химически стойкий, Т сраб. 180 С, фторполимерная оболочка, оранжевый. Устойчив к воздействию кислот, щелочей, солевых аэрозолей. (ИП104-1-180-CR ГРИФ-термокабель)

    • Код товара 3427162
    • Артикул У0000003312
    • Производитель Этра-спецавтоматика

    Сделано
    в России

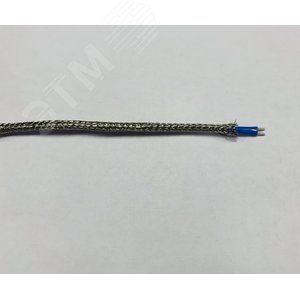

    Извещатель линейный тепловой взрывозащищенный, Т сраб. 68 С, ПВХ-оболочка в металл. оплётке, синий. Для сред с высоким воздействием ЭМИ и взрывоопасных зон. (ИП104-1-68-EX ГРИФ-термокабель)

    • Код товара 7277207
    • Артикул У0000003313
    • Производитель Этра-спецавтоматика

    Сделано
    в России
