Установка датчика протечки воды

Датчик протечки воды: как грамотно смонтировать систему обнаружения потопа

Многие счастливые владельцы благоустроенного жилья частенько забывают о крайне неприятных проблемах, которые имеют обыкновение появляться там, откуда их не ждешь. Речь идет об элементарных протечках. Их появление, чаще всего, связано с неприятными разбирательствами с соседями, порчей имущества и, соответственно, серьезными незапланированными расходами. Кроме того существует еще и угроза поражения электрическим током при попадании в электросеть влаги. Единственным способом решения всех этих проблем является грамотно установленный датчик протечки воды. Вернее, целая система, собранная из этих устройств.

Как работает такая система?

Современная промышленность выпускает два типа таких датчиков. Это проводные приборы, соединяющиеся с контроллером с помощью провода, и беспроводные, посылающие радиосигнал. Вне зависимости от типа устройства они оснащаются двумя электродами. Если датчик погружается в воду, его полюса замыкаются и прибор посылает сигнал на контроллер. Тот, в свою очередь, перенаправляет его на вентили запорной аппаратуры и немедленно блокирует подачу воды. На всю процедуру уходит не больше 15 секунд.

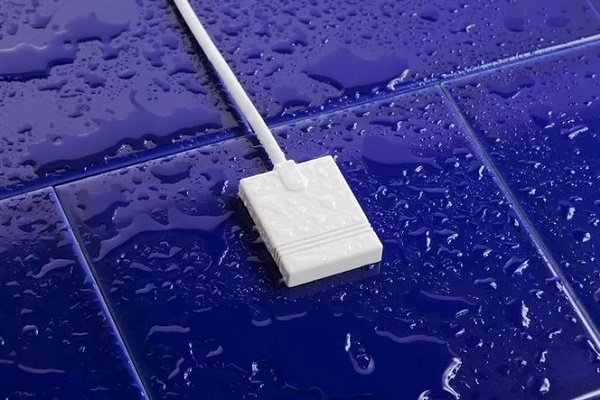

Датчик протечки воды при попадании на него влаги срабатывает. Сигнал передается на контроллер, перекрывающий подачу воды. На все операции уходит не более 15 секунд

Вода будет отключена до тех пор, пока авария не будет устранена. После чего достаточно выполнить несколько несложных операций и устройство готово к работе. Грамотно подключенная и нормально функционирующая система полностью гарантирует надежную защиту от внезапных протечек водопровода или отопления.

Чтобы сэкономить, некоторые умельцы рекомендуют собрать датчик протечки воды своими руками. К сожалению, это практически невозможно. Сам по себе прибор достаточно прост, но сделать его абсолютно безопасным сложно. Самодельное устройство грозит электротравмой всем, кто проживает в доме.

Что входит в систему защиты от протечек?

Существует множество вариаций систем защиты жилья от протечек. Наиболее распространены Нептун, Аквасторож и Gidrolock (посмотреть подробнее можно в конце статьи). Принципы их работы сходны. Они предназначены для работы с шаровыми кранами на электроприводе диаметром 1”, ½” или ¾”. Устройства могут не только перекрывать воду, но и подавать при этом световой либо звуковой сигнал. Так же они легко совместимы с системами типа «умный дом» и могут быть в них интегрированы.

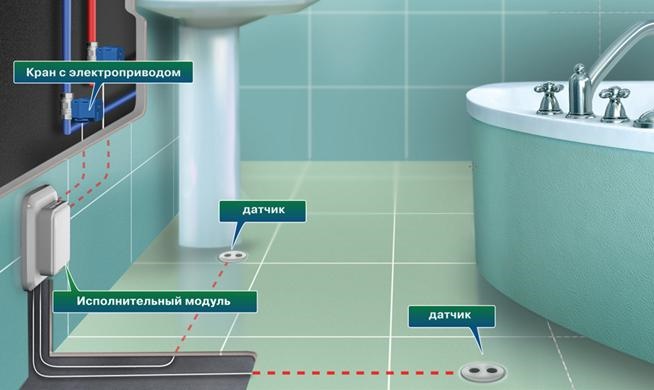

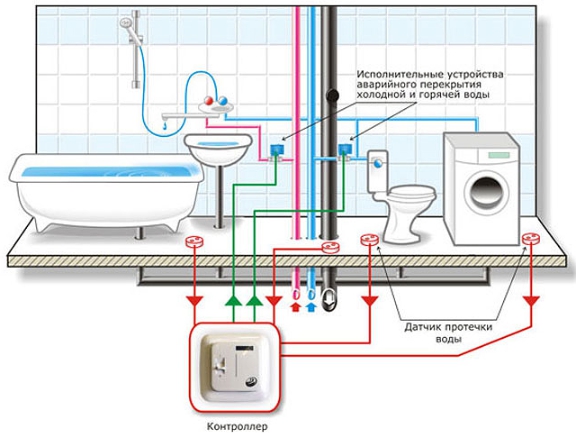

Любая система защиты от протечек воды включает в себя датчик утечки, управляющее устройство контроллер и шаровый кран с электроприводом

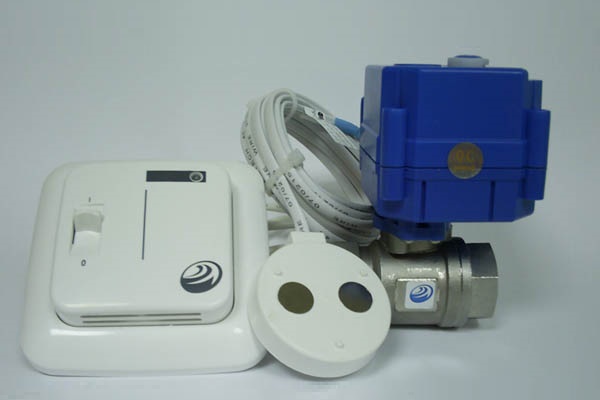

Поговорим более подробно об одном из таких устройств, о приборах Нептун. Они выпускаются в разных вариациях, однако во всех присутствует:

• Контроллер. Предназначен для обработки сигнала, поступающего от датчиков, и подачи управляющего напряжения на шаровые краны с электроприводом. Кроме того устройство отвечает за питание всех датчиков, а так же за звуковое или световое оповещение об аварии. Контроллер может быть смонтирован в любом удобном для пользователя месте за исключением тех, где на него может попасть вода. Выпускается в различных конструктивных исполнениях.
• Датчик утечки воды. При попадании влаги устройство подает сигнал контроллеру. Подключается только к безопасному источнику питания, поэтому при случайном касании пластин безопасно для окружающих. Устанавливается в местах, где наиболее вероятны протечки: около стиральных машин, ванн, душевых кабин, раковин и т.п. Производитель обычно рекомендует не реже чем раз в 3 месяца протирать пластины датчика влажной губкой. Эта операция проводится для профилактики и с целью проверки работоспособности всей системы.

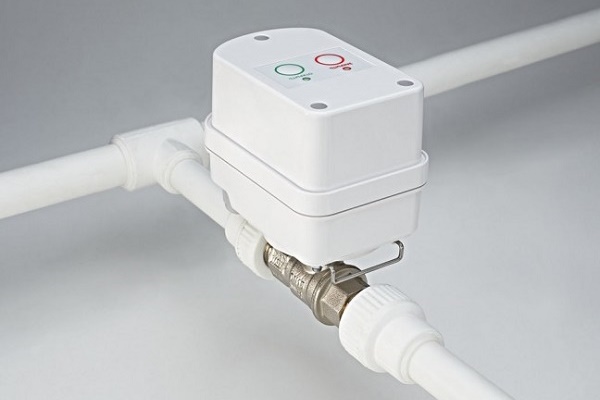

• Шаровой кран с электроприводом. Узел предназначен для блокировки отопления либо водоснабжения в случае протечки. Устройство надежно удерживает воду вплоть до устранения аварии. Прибор устанавливается сразу после вводных вентилей в водоразборном шкафу. Для его монтажа лучше всего привлекать специалиста сантехника, поскольку соединение выполняется только силовым кабелем ПВС 3х0,5 либо его аналогом через распаечную коробку.

Количество элементов системы может варьироваться в зависимости от особенностей места ее установки.

Правила проведения грамотного монтажа

Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:

• Размечаем участки установки датчиков, кранов и контроллера.
• Согласно схеме соединения прокладываем монтажные провода.
• Врезаем шаровые краны.
• Устанавливаем датчики.
• Монтируем контроллер.
• Подключаем систему.

Остановимся подробнее на самых важных этапах.

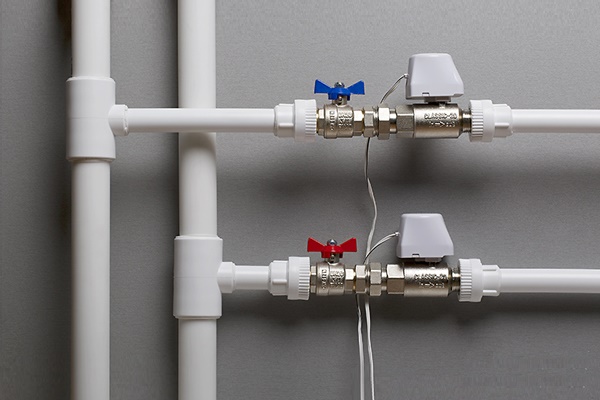

Этап #1 — врезка шарового крана

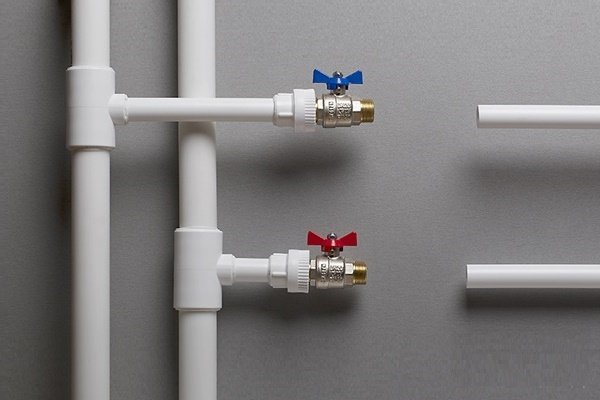

Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.

Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.

Этап #2 — установка датчика

Прибор может быть установлен двумя способами:

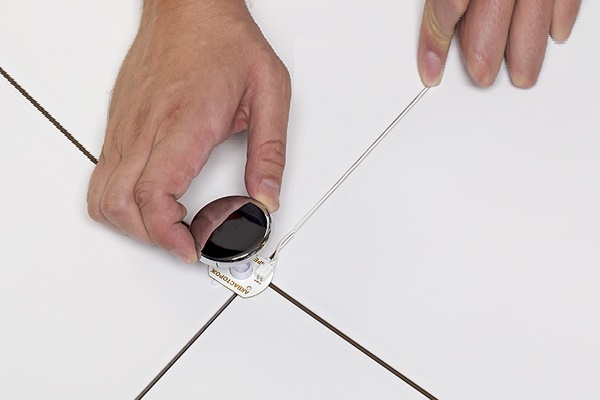

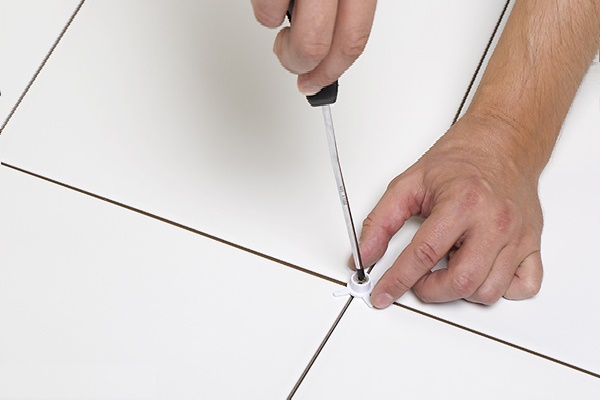

• Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.

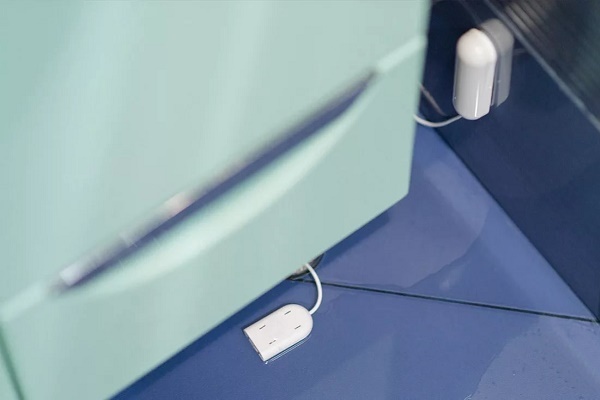

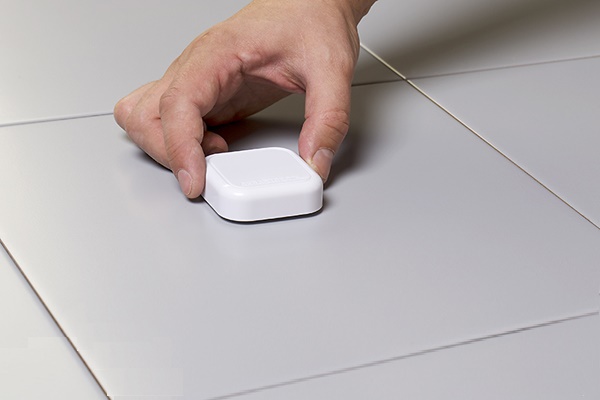

• Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.

Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.

Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания

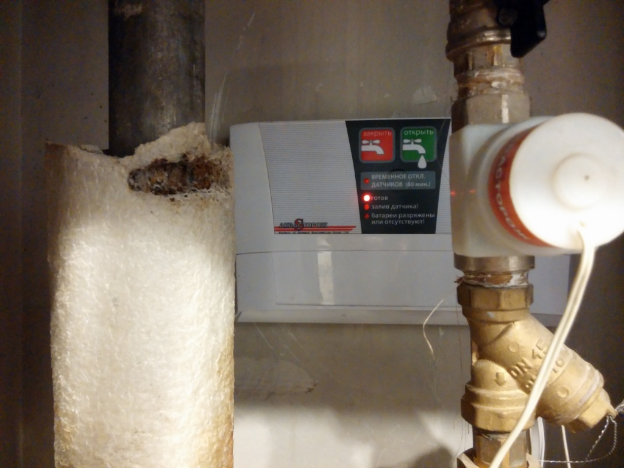

Этап #3 — монтаж контроллера

Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:

• Готовим отверстие в стене под монтаж коробки контроллера.
• Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана.
• Устанавливаем на подготовленное в стене место монтажную коробку.

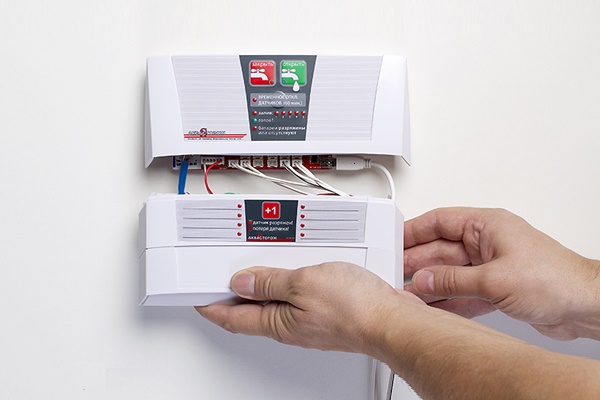

• Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами.
• Собираем прибор. Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.

Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.

Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.

Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды

Видео-обзоры систем «Нептун» и «Аквасторож»

Система защиты от протечек избавляет от множества проблем и лишних расходов. Затраты на возмещение ущерба несопоставимы со стоимостью устройства. Монтаж приборов лучше всего доверить специалистам, которые грамотно и быстро проведут установку.

Как показывает практика, самостоятельно изготовленные конструкции далеко не всегда выполняют свои функции, кроме того они потенциально опасны. Не стоит экономить на безопасности своих близких, правильнее всего приобрести и установить сертифицированное надежное устройство.

Самостоятельный монтаж системы защиты от протечек воды

Установка датчика протечки воды позволяет предотвратить потопы. Защита автоматически перекрывает поток, когда на электроды попадает жидкость. Из-за возникшего замыкания сети подается сигнал в распределитель, откуда и отправляется команда для закрытия крана.

1. Принцип действия системы защиты от протечек
2. Состав и схема устройства типовой защиты
3. Классификация
4. Поэтапная установка системы
5. Где расставлять датчики
6. Где ставить краны/клапаны с электроприводом
7. Как правильно подключить оборудование
8. Как проверить на надежность
9. Как выбрать

Принцип действия системы защиты от протечек

Принцип действия опирается на законы физики. Вода обладает электрической проводимостью, поэтому при попадании жидкости сопротивление на электродах датчика уменьшается и возникает короткое замыкание внутри сети – сигнал о протечке. Данные передаются в распределитель, который и перекрывает воду, предотвращая залив. Открываются краны можно только после полной ликвидации последствий. Подробнее об оборудовании и производителях таких систем, мы ранее писали здесь.

Состав и схема устройства типовой защиты

Стандартная комплектация включает в себя:

1. Краны шарового типа с электроприводом, при помощи которых и реализуется функция блокировки потока воды в трубах. Задвижка прерывает подачу и сообщает о произошедшей аварии. Из минусов клинового способа перекрытия воды — необходимость установки крана на каждый трубопровод, а их диаметр может отличаться. Так, установка Нептун от протечек имеет размер клапанов от 1 до ½, Подробнее о доступных габаритах нужно уточнять в инструкции к конкретному устройству.
2. Контроллер для управления. Отсюда поступает сигнал в краны для перекрытия воды, после чего отправляется уведомление владельцам санузла. Блок может подсоединяться к датчику проводным или беспроводным методом. Панель дает основную информацию о состоянии кранов и уровне заряда.
3. Датчик. Бывает автономным или подключаемым к сети электроэнергии. Местом установки выбирается точка с риском утечки.

В качестве дополнения могут прилагаться передатчики для управления устройством на расстоянии через Wi-Fi или с возможностью оповещения о состоянии водопровода по СМС. Количество дополнительных функций напрямую влияет на стоимость защиты. Богатые комплектации встречаются у моделей с ценой выше среднего уровня.

Классификация

Классификация приборов осуществляется по признакам:

• количество кранов;
• форма передачи информации;
• метод оповещения.

Каждый набор защиты от потопа включает в себя минимум два шаровых клапана, устанавливающихся на трубы. Требуемое количество может быть выше, и если комплект не устраивает покупателя, то он дополнительно приобретает устройства отдельно.

Независимо от типа, установить защиту от протечек можно самостоятельно.

По способу передачи сигнала:

• По радиоканалам. Беспроводной датчик фиксирует электромагнитные изменения в цепи. Если стандартные значения превышены, то создается сигнал, передающийся приемником. Схема модуляции зависит от производителя, поэтому для каждого устройства действуют свои детекторы.
• По электрическим кабелям. Минимальное напряжение составляет 5 Вт, что необходимо для защиты от возникновения ошибок при активации устройства. Из-за воздействия влаги значение падает, а сила тока увеличивается.

Типы оповещения у систем защиты:

• цветовой или шумовой сигнал;
• индикатор на экране;
• звуковая сигнализация и отправка СМС на телефон.

В последнем случае устройство имеет передатчик GSM. Благодаря этому СМС отправляется на номер, указываемый в памяти блока управления. Передача сообщений для контроля утечек через интернет возможна, если защита подключается к сети Wi-Fi.

Поэтапная установка системы

Установка системы от протечки воды похожа на конструктор, так как каждая деталь соединяется с другой через подготовленные точки. Для монтажа даже не потребуется помощь мастера.

Перед началом работ необходимо составить точную схему расположения защиты. Это позволит определить длину схемы подключения датчиков и измерителей в домашней обстановке.

Порядок работ включает следующие этапы:

1. Разметка точек.
2. Прокладка кабеля.
3. Врезка кранов.
4. Установка датчика.
5. Монтаж модуля управления.
6. Подключение.
7. Проверка на работоспособность.

Самым трудным этапом является крепление крана. Причина сложности заключается в необходимости соединения нескольких материалов.

Нужно перекрыть воду и разрезать водопроводную трубу в точке рядом с вентилем. Производится удаление счетчика и монтаж отсекающего клапана. После счетчик устанавливается на место, а вырезанный кусок вваривается обратно.

Где расставлять датчики

Монтаж датчика протечки допускается в местах, где возможен прорыв. Нужно просчитывать точку вклинивания так, чтобы при аварии жидкость из трубы капала на него. Если вода льется мимо, то защита не заметит неполадок и не сможет перекрыть течение в водопроводе. Если поверхность пола наклонена, то датчик располагают в самой нижней части квартиры (именно туда попадет первая вода).

Устанавливать датчики защиты от протечек рекомендуется в местах с самым высоким риском попадания влаги при аварии. К ним относятся точки:

При наличии уклона в помещении монтаж датчиков системы протечки воды предполагается в самой низшей точке.

Подключение возможно напольное или внутреннее. Если выбран напольный метод, то пластина располагается контактами вниз, а фиксация производится при помощи клея или скотча. К такому методу приходят в случаях, когда сантехническое оборудование было установлено до момента подключения датчика.

В случае внутреннего подключения элементы интегрируются в стену. Для предотвращения некорректного срабатывания защиты ее контакты располагают на высоте 3–4 миллиметра над поверхностью. Чтобы исключить замыкание, провод питания укладывают в гофрированную трубу. Корректная работа продолжается независимо от удаленности модуля от определителя.

Где ставить краны/клапаны с электроприводом

Устанавливать клапаны необходимо между ручными вентилями, ограничивающими поступление воды, и датчиком. Если кран вмонтирован вместо вентилей, за это полагается штраф, так как такое решение незаконно.

Для увеличения срока действия системы рекомендуется устанавливать фильтры очистки перед узлом. Отдаление клапана от контроллера допускается на расстояние до 100 метров, что необходимо для быстрого реагирования на аварийную ситуацию.

Как правильно подключить оборудование

Части, изготовленные из металлопластика, должны прижиматься контргайкой. Если конструкция выполнена из полипропилена, то соединение осуществляется при помощи разъемных муфт или пайки. Чтобы питать шаровый кран достаточным количеством электроэнергии, к нему проводится силовая линия от блока распределения.

Контроллер должен располагаться неподалеку от вентилей. Питание к устройству поступает от силового шкафа, поэтому к системе подводят фазу и ноль. Для соединения проводов используются разъемы с нумерацией. После установки системы Нептун от протечек и подключения переходят к тестированию созданной защиты.

Как проверить на надежность

Когда монтаж защиты от протечек завершен, переходят к тестированию. Для этого необходимо активировать модуль управления, где при подаче электроэнергии должен загораться индикатор зеленого цвета.

Теперь датчик воды смачивается, тогда на модуле активируется красный диод, что сигнализирует об отсечении клапанов водоснабжения соответствующим звуковым импульсом. Чтобы разблокировать трубы, потребуется высушить индикатор и перезагрузить устройство.

Как выбрать

Первый критерий выбора – скорость блокировки крана. Если потребитель выбирает бюджетную систему Нептун, то краны перекрываются за 30 секунд. Но дорогие аналоги (Аквасторож, Аквастоп) будут прекращать подачу воды через 2–3 секунды. Защитный контур должен выбираться в зависимости от объема. Согласно расчетам, в первые 30 секунд после разрыва трубы выливается около 20–25 литров воды.

Большинство цепей защиты самостоятельно проводят мониторинг датчиков. При возникновении упадка заряда батареи чистка электромагнитных клапанов производится в автоматическом режиме. Вмешательство со стороны человека потребуется только в случае аварии.

Сантехник .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

четверг, 28 марта 2019 г.

Датчик протечки воды — принцип работы, монтаж, как выбрать

Обратите внимание! После попадания влаги на электрод происходит замыкание цепи, сигнал о котором передается на контроллер. Время замыкания электромагнитного клапана колеблется в пределах 2-30 секунд и определяется типом выбранной системы защиты

• По количеству кранов с электроприводом в комплекте;
• По способу информирования о протечке;
• По способу обмена информацией между датчиками и блоком управления.

• Индикация на дисплее контроллера;
• Индикация на дисплее, сопровождающаяся шумовыми сигналами;
• Шумовая сигнализация, индикация и отправка сообщения.

• Нептун;
• Аквасторож;
• Gidrolock.

Любая типовая система сигнализации о протечках состоит из следующих стандартных компонентов: контроллера — блока управления (1), шарового крана с электроприводом (2), датчиков (3)

• Шаровые краны, оснащенные электроприводом. Они предназначены для полной или частичной блокировки контуров водоснабжения или отопления на случай протечки. Устройство монтируется непосредственно после вводных вентилей;
• Контроллер, представляющий собой блок управления. Предназначен для выполнения всего одной операции – перекрытие крана с электроприводом после получения и обработки сигнала с одного из датчиков. Помимо этого контроллер отвечает за оповещение о протечке и питание датчиков. Контроллер может быть установлен в любом удобном, но при этом доступном месте;
• Датчики протечки. При попадании влаги подают сигнал о протечке. Подключаются исключительно к безопасным источникам энергии. Устанавливаются датчики в местах, чаще всего угрожающих утечками: под душевыми кабинами и раковинами, за унитазами, возле стиральных машин, в местах подключения гибких шлангов и т.д.

Обратите внимание! В системе сигнализации об утечке применяются шаровые краны с электроприводом. Единственный минус в том, что подобные устройства нужны и для горячей, и для холодной воды, т.к. система не реагирует на температуру протекающей жидкости

Обратите внимание! Веское преимущество сделанных в заводских условиях систем сигнализации о протечке и аварийном заливе заключается в простоте сборки и установке компонентов

• Разметка участков, на которых предусмотрена установка контроллера, кранов и датчиков;
• Прокладка и соединение монтажных проводов;
• Врезка шаровых кранов, оснащенных отсекающими клапанами с электромеханическим или электромагнитным приводам;
• Монтаж датчиков протечки;
• Установка блока управления (контроллера);
• Подключение и проверка.

Обратите внимание! Шаровые краны можно располагать и после узлов учета, но тогда остается без контроля участок водопровода от входного вентиля до крана с электроприводом

• Под душевыми кабинами и ванными;
• За раковинами и умывальниками;
• Возле унитазов, стиральных и посудомоечных машин.

• Внутренняя;
• Напольная.

Обратите внимание! При наружной установке датчика его нужно расположить пластинами вниз и зафиксировать с помощью строительного клея либо скотча. Датчик должен легко сниматься для обслуживания

Обратите внимание! Контроллер может быть установлен практически в любом удобном месте, но лучше всего его размещать недалеко от электропроводки и запорных вентилей, так меньше придется прокладывать провод

В сюжете — Как подключить базовый модуль системы защиты от протечек Нептун
