Марки противогазов и их назначение

Противогаз: что это такое, виды, назначение, строение

Противогаз: что это такое и для чего предназначен

Противогаз – это индивидуальное средство защиты человека, предназначенное для сохранения органов дыхания от воздействия вредных и опасных веществ, химических испарений и соединений или ядерной пыли, находящихся в окружающей атмосфере в виде газов, паровых выделений или аэрозолей.

Важно! В отличие от стандартного респиратора, объемная резиновая маска дополнительно защищает глаза и кожный покров на лице человека.

В каких случаях применяют противогаз:

  • бытовые работы, при которых необходимо обеспечить защиту органам дыхания, например, с растворителями, химическими средствами;
  • в чрезвычайных аварийных ситуациях;
  • для работы под землей, в закрытых помещениях или емкостях;
  • в военных конфликтах с применением отравляющих веществ;
  • выбросы радиоактивных, бактериальных веществ в воздух в результате аварийных взрывов на предприятиях.

Каждый вид противогазов имеет маску, которая частично или полностью закрывает лицо, оставляя для обозрения панорамную часть или очки. Защитная маска оснащена дыхательным элементом, изготовленным в виде фильтра, или компрессора.

Также к основным составляющим элементам в устройстве относятся клапаны для свободного вдоха и выдоха, переговорочное устройство для общения.

Типы противогазов

В зависимости от ситуации, в которой есть необходимость применения противогаза, используют различные виды. Они отличаются по принципу действия, внутреннему устройству и назначению.

Фильтрующий противогаз ГП

Данный вид гражданских противогазов (ГП) рекомендован для применения взрослому населению в случае возникновения химического, радиоактивного или бактериологического заражения окружающей среды.

Важно! Процентное содержание кислорода в воздухе должно быть не меньше 18%.

Из чего состоит ГП:

  • объемная маска, закрывающая лицевую часть головы;
  • обзорный узел выполнен в виде круглых стекол или трапециевидного обзорного окна, обеспечивающих не меньше 70% видимости;
  • сетчатая мембрана для переговоров, защищенная герметичной металлической оправой. Обеспечивает хорошее звуковое прохождение, достаточное для понимания внятной речи и разговора по телефону;
  • обтюратор – это тонкая резинка, которая проходит по внешнему краю маски и обеспечивает плотное прилегание противогаза к лицу;
  • клапанная система вдоха оснащена резьбой, позволяющей менять и закреплять фильтрующую коробку;
  • отдельная клапанная система выдоха;
  • фильтрующая коробка выполнена в виде цилиндрического корпуса из металла или прочного полимерного материала. Имеет винтовую резьбу для крепления к маске. Внутри коробки расположен поглощающий слой (шихта), состоящий из активированного угля и фильтр из стекловолокна, для улавливания аэрозольных частиц.

Фильтрующий противогаз крепится к голове при помощи оголовья. Оно имеет центральную часть, располагаемую на затылочной области головы, и пять лямок с пряжками и фиксаторами, обеспечивающими плотное прилегание к лицу.

Действие фильтрующего противогаза основано на естественном химическом процессе, в результате которого отравляющий газ проходит через активированный уголь и соединяется с ним. Очищенный воздух поступает в маску для дыхания.

Некоторые вредные вещества с небольшим молекулярным весом и низкой температурой кипения способны просочиться сквозь слои активированного угля. Чтобы этого избежать в фильтрующую коробку устанавливают дополнительные компоненты, способные «утяжелить» молекулы газа. В качестве «утяжелителей» используют оксидные соединения на основе хрома, меди и других металлов.

Важно! После истечения срока годности фильтры необходимо заменить. В зависимости от степени загрязнения воздуха срок может колебаться от 10-15 мин. до нескольких суток.

Изолирующий противогаз (ИП)

Такие модели противогазов оснащены компрессионной коробкой, которая позволяет использовать их независимо от степени и типа загрязнения воздуха. Применяется при недостаточном количестве кислорода в воздухе (меньше 18%). Отличие от фильтрующих противогазов – человек получает воздух из дополнительного защищенного источника и не вдыхает его из вне. Как и фильтрующий, способен защитить органы дыхания, полностью закрывает голову.

Состоит из таких частей:

  • шлем-маска – служит для эффективной защиты органов дыхания, подачи кислорода и выведения углекислого газа. Имеет очковой узел, соединительные выводящие трубки и обтюратор. Оснащена надежной системой крепления на голове, переговорным устройством для удобства коммуникации и специальным креплением для работы под водой;
  • клапан избыточного давления;
  • регенеративный патрон в который поступает выдыхаемый углекислый газ;
  • дыхательный мешок.

По способу подачи кислорода в шлем-маску существует два вида изолирующих противогазов: автономный и шланговый.

Автономный

Изолирующий противогаз автономного вида оснащен баллоном со сжатым кислородом. При вдохе человек получает порцию чистого воздуха и выпускает углекислый газ через специальный поглотитель.

Чаще всего применяются специально обученными людьми-спасателями при тушении пожаров и проведении спасательных работ.

Шланговый

Этот вид противогаза отличается от автономного тем, что имеет длинные трубки, которые тянутся к баллону с кислородом. Подача свежего воздуха осуществляется при помощи компрессора.

Шланговые дыхательные аппараты применяют в закрытых помещениях, герметичных емкостях, колодцах глубиной до 40 м.

На заметку! Существуют комбинированные противогазы, в которых основная подача воздуха осуществляется через шланг. При необходимости, в чрезвычайной ситуации его можно заменить на баллон со сжатым кислородом.

Виды противогазов по сфере применения

Каждый вид противогазов предназначен для разных ситуаций. Поэтому их разделяют на несколько типов: специальные военные, обычные гражданские, промышленные и детские.

Военный противогаз (ПМК)

Этот вид противогазов включен в список вещей, необходимых для стандартной экипировки военнослужащих. Они обладают повышенным уровнем защиты и надежности. Особенность – постоянная модернизация моделей для увеличения поля зрения и облегчения веса.

Примеры моделей военных противогазов:

  • МПГ – усовершенствованная модель фильтрующего гражданского аналога ГП-5. Отличается наличием черной маски, со специальными отверстиями для ушей, и небольшими габаритами. Имеет мембрану для переговоров.
  • ПМК-3 – современный фильтрующий противогаз с широкой обзорной маской. В комплекте есть два дополнительных фильтра, защищающих от хлора и аммиака. Выдерживает температуру воздуха от -40…+50ºС и влажность свыше 95-98 градусов. Предназначен для защиты от радиоактивного и светового излучения в случае ядерной атаки, от бактериальной и токсической атаки.
  • ИП-4 и ИП-5 – изолирующие компактные противогазы, предназначенные для военнослужащих общего направления. ИП-4 отличается небольшим весом и компактностью, используют только для спасательной работы на суше, защищает от любой вредной примеси в воздухе независимо от ее концентрации. ИП-5 – с большим сроком действия защиты, применяют при глубинных работах до 7 м и для выхода из затонувших объектов.

Гражданский противогаз (ГП)

Для гражданского населения предусмотрены только противогазы с фильтрующим устройством. Это объясняется тем, что для пользования изолирующими видами необходима специальная подготовка и навыки.

Примеры моделей ГП:

  • ГП-5 – предназначен для защиты от радиации и токсических веществ различного действия, например, нервно-паралитического, кожно-нарывных, веществ на основе синильной кислоты, от угарного газа (если в комплект входит гопкалитовый патрон). Время защиты зависит от вещества и составляет от 2 до 6 часов. Затем фильтр необходимо заменить или покинуть зараженное место.
  • ГП-7 – защищает взрослое гражданское население от химических веществ (кроме аммиака, оксидов азота и углерода), радиоактивной пыли и аэрозолей на основе биологических веществ. Помимо гражданских лиц может применятся аварийно-спасательным личным составом МЧС и гражданской обороны.
  • ГП-7В – это улучшенная модификация ГП-7, оснащенная специальным приспособлением для питья воды из армейской фляги, не снимая противогаз. Предназначен для защиты человека от радиоактивной пыли, радионуклидов йода и его соединений, а также от химических и бактериальных веществ.

Промышленный противогаз (ВК)

Для промышленных нужд чаще всего используют противогазы изолирующего типа. Это связано с тем, что с фильтрующим противогазом происходит больше травм рабочих. Каждый человек на предприятии проходит специальный инструктаж и подготовку по работе с ним. Применяют в экстренных аварийных ситуациях или как временную меру защиты.

Важно! Каждый вид ВК обеспечивает защиту от конкретного ядовитого вещества.

Модели промышленных противогазов:

Виды противогазов, назначение и особенности

Что такое противогаз и когда он применяется?

Противогаз – это средство для личной защиты органов дыхания, глаз и кожи лица, от различных отравляющих веществ, испаренных в воздухе в результате техногенных аварий и катастроф, военных и других чрезвычайных ситуаций. И хотя многие не надевают противогаз нигде, кроме как на занятиях, он вполне способен спасти человеку жизнь в критической ситуации. Эти средства индивидуальной защиты являются частью снаряжения у представителей ряда гражданских специальностей и военных, чья деятельность подразумевает контакт с токсичными опасными веществами.

Виды противогазов по сфере применения

По сфере применения и назначения противогазы можно разделить на:

  • Промышленные. Изготавливаются по специальной технологии и считаются самыми сложными. Они создаются для конкретных производств (металлообрабатывающих, химических и др.), поэтому учитывают специфику промышленной сферы и защищают от определенных ядовитых примесей/паров газов в воздухе.
  • Гражданские. Такие противогазы предназначены для ношения гражданским населением с целью защиты во время боевых действий и промышленных катастроф. Они предохраняют проникновение в дыхательные пути радиоактивной пыли и различных опасных соединений (в зависимости от модели).
  • Военные. Это более сложные и, как правило, более качественные противогазы.

Отдельно стоит упомянуть модели меньшего размера для детей младшего возраста и подростков, а также специальные камеры для младенцев до 1,5 лет. Последние представляют собой устройства с надежным каркасом и резиновым покрытием. Ребенок помещается внутрь через прозрачные отверстия, после чего бокс герметично закрывается, а воздух доставляется через многослойные фильтры. Выбор детских приспособлений осуществляется по возрасту, росту и комплекции.

Ассортимент средств индивидуальной защиты представлен большим количеством различных марок противогазов, среди которых можно найти оптимальный по функционалу и удобству. Существуют изделия с переговорными устройствами, увеличенными стеклами для более четкого и широкого обзора, с разной формой маски и т.д. Все современные модели отличаются устойчивостью к повышенной влажности и другим негативным внешним факторам.

Виды по принципу действия

По принципу действия защитные маски можно разделить на две группы.

  • Фильтрующие.
    Подают очищенный от вредных примесей воздух. Главным элементом конструкции является фильтрующе-поглощающая коробка. Она отвечает за обработку воздушных масс, зараженных токсинами, ядовитыми бактериальными веществами или загрязненных пылью. Углекислый газ (СО2), выделяющийся при выдохе, выводится через специальные отверстия. Популярность данного вида устройств обеспечивается благодаря довольно длительному времени работы (до 10 часов), чего достаточно для большинства чрезвычайных ситуаций. Кроме того, они имеют малый вес и компактную конструкцию.
  • Изолирующие.
    В нем не используются фильтры, вместо этого применяются дыхательные мешки и регенеративные патроны, обеспечивающие владельцу дыхание, изолированное от внешнего мира. Выдыхаемый воздух при этом очищается от воды и углерода, а затем обогащается кислородом. Они полностью ограждают дыхательную систему от внешней среды, так как в легкие человека доставляется заранее заготовленные воздушные массы

Часть моделей названого типа являются шланговыми. Подача воздуха из баллона осуществляется принудительно через шланг. Среди недостатков устройств следует отметить большой вес и ограниченное время использования (до 3 часов).

Выбор фильтрующих и изолирующих противогазов зависит от степени загрязнения воздуха. Первые эффективны при незначительном уровне вредных примесей и достаточно высокой концентрации кислорода, а вторые – в более сложных условиях.

По способу подачи воздуха все модели делятся на:

  • Самовсасывающие. Работают по механическому принципу. Выброс отработанных воздушных масс происходит через специальный клапан.
  • С принудительной подачей. Воздух пропускается через фильтрующую систему, а затем попадает в лицевую часть. Данный тип отличается наличием дополнительных элементов (воздуходувки, компрессорной линии, вентиляторов), которые значительно утяжеляют конструкцию.

Типы противогазов по фильтрам

Данная классификация относится только к фильтрующему виду противогазов. В зависимости от степени очистки воздуха различают следующие классы:

  1. Самые простые устройства с низкой фильтрационной способностью. Отсеивают мелкую пыль, не эффективны против токсичных веществ.
  2. Средний уровень фильтрации, который подходит для защиты гражданского населения от вредных газов и паров едких химических составов.
  3. Наиболее надежные фильтры, которые предохраняют дыхательную систему от ядовитых выбросов при авариях техногенного характера.

Составляющие противогазов

Современные средства защиты органов дыхания, глаз и кожи лица внешне представляют собой маску, к которой подсоединен компрессор или фильтр, отвечающий за подачу резервных воздушных масс или очистку воздуха соответственно. Фильтрующая коробка является частью конструкции у большинства моделей, а компрессор шлангом подсоединен к шлему и оснащается специальным креплением для фиксации на поясе. Для максимальной результативности использования противогаз должен закрывать всю голову, а не только лицо, и плотно прилегать к коже.

Основные отличия от респираторов

Респираторы с присоединенными фильтрами являются простейшим типом противогазов. К ним дополнительно надеваются очки, поскольку это СИЗОД позволяет закрывать только нос и рот. А вот стандартный противогаз – это комплексное средство защиты, которое закрывает всю голову и препятствует проникновению токсинов и ядов через органы дыхания, слизистые оболочки и кожный покров. Кроме того, специальные модели способны защитить человека от радиоактивных частиц и пыли.

Запас респираторов создается в местах постоянного скопления людей на случай возникновения пожара. Однако это устройство не эффективно в случае с вредными веществами, которые отравляют организм, попадая в него через кожу. Речь идет о кислых, неорганических едких газах и других опасных составах. Таким образом, важно разобраться с видами и назначением СИЗОД до их покупки.

Маркировка противогазов

В названии устройств индивидуальной защиты присутствуют буквенные и цифровые обозначения. Первые являют собой аббревиатуру и указывают на виды противогазов и их назначение. А вторые являются номером модели.

Гражданские фильтрующие противогазы имеют следующую маркировку:

  • ГП-7 – самая простая и распространенная разновидность;
  • ГП-7В – устройство ГП-7 со специальным клапаном для приема воды;
  • ГП-7ВМ – модель с трапециевидными окулярами и двумя входами для подключения фильтрующих установок;
  • ГП-7Б – защита от широкого спектра опасных веществ;
  • ГП-9 – противогаз с переговорным прибором и панорамным обзором;
  • ГП-21 – устройство с наименьшим весом и панорамной маской;
  • УЗС ВК 320 – универсальный размер с высокой обзорностью;
  • УЗС ВК 600 – модель, используемая спасательными службами;
  • ПДФ-2Д – детская модификация, рассчитанная на возраст 1,5-7 лет;
  • ПДФ-2Ш – детская модификация, рассчитанная на возраст 7-16 лет;
  • КЗД-6 – защитная камера для детей младше 1,5 лет.

Также по маркировке можно определить, от каких отравляющих веществ защищает установленная фильтрационная система. Для этого используется буквенная кодировка с указанием цвета в скобках:

  • NO (синий) – оксиды натрия;
  • B (серый) – газы, неорганического происхождения;
  • Р (белый) – микробное заражение, воздушные взвеси;
  • Е (желтый) – пары азотной кислоты (HNO3), кислые газы;
  • А (коричневый) – органические пары, газы, кипящие при +65°C и выше;
  • AX (коричневый) – органические пары, кипящие при +65°C и ниже;
  • К (зеленый) – органические производные аммиака (NH3);
  • Hg (красный) – пары и органические соединения ртути;
  • SX (фиолетовый) – особо ядовитые вещества (зоман, фосген, зарин и др.);
  • Reaktor (оранжевый) – излучающие частицы (метилйодид и др.);
  • CO (фиолетовый) – угарный газ (СО).

Процентное обозначение указывает на допустимую концентрацию опасных веществ в воздухе. По данному принципу противогазы делятся на низкоэффективные (до 0,1%), среднеэффективные (0,1-0,5%) и высокоэффективные (0,5-1%).

Как правильно пользоваться противогазом?

Главной рекомендацией для защиты от опасных примесей в воздухе является соблюдение герметичности устройства. Если внутрь СИЗОД попадут нефильтрованные воздушные массы, его дальнейшее ношение не будет иметь смысла. Необходимо некоторое время, чтобы привыкнуть к применению противогаза. Фильтрующая коробка пропускает ограниченное количество воздуха, что сначала может приводить к приступам легкого удушья, особенно у людей, имеющих проблемы с дыханием. Кроме того, нетренированный организм будет испытывать трудности при быстрой ходьбе или беге в противогазе.

В зависимости от степени опасности заражения/отравления различают 3 варианта ношения маски:

  • Походный. Устройство закрепляется на уровне талии с левой стороны. В неопасных ситуациях, когда концентрация вредных веществ в воздухе не превышает норму, надевать СИЗОД не нужно.
  • Наготове. В случае тревожного сигнала или при существующей угрозе химического отравления необходимо расстегнуть клапан и зафиксировать противогаз при помощи специального шнура.
  • Боевой. СИЗОД применяется с соблюдением правил герметичности при объявлении химической тревоги, поступлении команды «Газы» или обнаружении первичных симптомов отравления химикатами.

Все современные противогазы надеваются по определенным правилам:

  1. Взять маску двумя руками, расположив большие пальцы внутри.
  2. Немного наклонить голову вперед.
  3. Поднести маску нижней частью к подбородку.
  4. Натянуть противогаз на лицо и голову.
  5. Заправить боковые завязки шлема за ушные раковины.
  6. Затянуть затылочные шнуры.

Чтобы устройство правильно выполняло свою функцию, нужно следить за плотной посадкой маски на лице. Если требуется надеть СИЗОД на раненого или человека без сознания, его стоит усадить. Когда такой возможности нет из-за стесненных условий или сильного травмирования, лучше опуститься на колени и положить на них голову пострадавшего, немного приподняв ее. Надевать противогаз надо по вышеприведенной схеме, начиная с подбородка. Важно следить за герметичным прилеганием маски к лицу.

Виды и назначение противогазов

Наименование и марка Назначение, вид веществ от которых защищает Комплектация Примечание
Фильтрующие противогазы
Гражданские
ГП-5, ГП-7 средство индивидуальной защиты органов дыхания, глаз и кожи лица человека, предназначен для защиты от попадания в органы дыхания, на глаза и лицо человека отравляющих, радиоактивных веществ и бактериальных (биологических) средств. фильтрующе-поглощающая коробка ГП-5 и лицевая часть ШМ-62у, комплектуется сумкой, наружными утеплительными манжетами (НМУ-1) и коробкой с незапотевающими пленками. Для взрослых
УЗС-ВК (универсальная защитная система) для защиты органов дыхания человека от вредных веществ, может использоваться во всех климатических зонах. Для взрослых
ПДФ-2 (противогаз детский фильтрующий) для защиты органов дыхания, зрения и лица детей (старше 1,5 года до 8 лет) от отравляющих веществ (ОВ), опасных биологических веществ (ОБВ), радиоактивной пыли (РП). Для детей
КЗД-6 (камера защитная детская) для защиты детей в возрасте до 1,5 года от отравляющих веществ, радиоактивной пыли и бактериальных средств. Для детей
ДПГ-3 (дополнительный патрон) для использования в комплекте с ГП-7, ГП-7В и детскими противогазами, для защиты органов дыхания, кожи лица и глаз человека от сильнодействующих ядовитых ве- ществ: аммиака, диметиламина, нитробензола. Для взрослых и детей

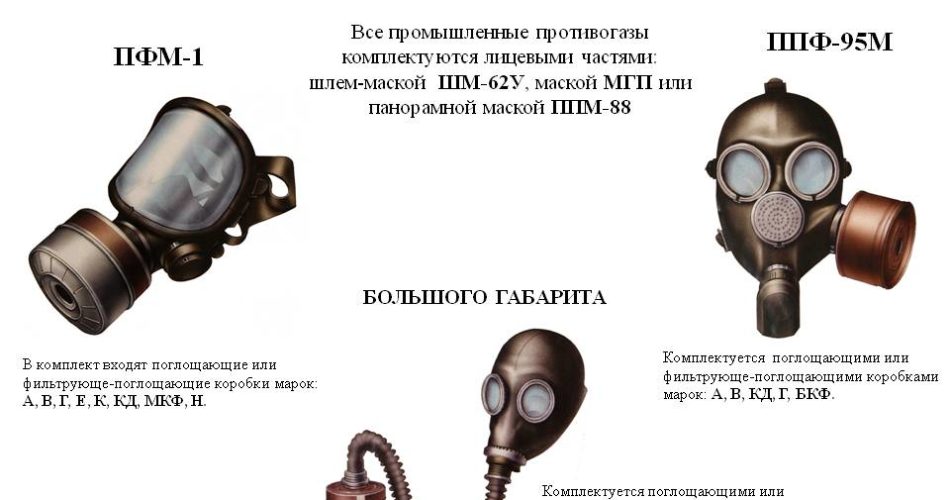

Промышленные противогазы
ППФМ-92, ПФМГ-96, ПФСГ-98 для защиты органов дыхания, глаз и лица человека от вредных газо- и парооб- разных веществ и аэрозолей, присутствующих в воздухе рабочей зоны. комплектуют коробками двух размеров (большая и малая) и трех типов: — без аэрозольного фильтра, — с аэрозольным фильтром (на коробке белая вертикальная полоса), — без аэрозольного фильтра с уменьшенным сопротивлением дыханию (имеет индекс 8 в маркировке). В зависимости от вида вредного вещества выпускают коробки следующих марок: А, В, Г, Е, КД, СО, М Для взрослых
ППФ-95 для защиты органов дыхания, зрения и лица рабочих различных отраслей промышленности и сельского хозяйства от воз- действия вредных газов, паров, пыли, дыма и тумана, присутствующих в воздухе. дополняется маской МПГ – ИЗОД (снабжена специальным устройством для общения, а также предусматривает прием воды из специальной емкости, не снимая маски), шлемом-маской ШМП, маской с панорамным очковым узлом ППМ–88 (имеет специальное устройство для общения). Для взрослых

*В примечании указать, для каких возрастных групп предназначен, особенности марки и т. п.

Правила пользования противогазами.

При переводе противогаза в «боевое» положение необходимо:

— снять головной убор и зажать его между коленями или положить

— убрать волосы со лба и висков, женщинам следует гладко

зачесать волосы назад, заколки и украшения снять (их попадание под обтюратор приведет к нарушению герметичности);

— вынуть шлем-маску из сумки, взять ее обеими руками за утолщенные края у нижней части так, чтобы большие пальцы рук были с наружной стороны, а остальные – внутри. Подвести шлем-маску к подбородку и резким движением рук вверх и назад натянуть ее на голову так, чтобы не было складок, а очки пришлись против глаз (ГП-5,ГП-5М);

— для правильного надевания ГП-7 надо взять лицевую часть обеими руками за щечные лямки так, чтобы большие пальцы захватывали их изнутри. Задержать дыхание, закрыть глаза. Затем зафиксировать подбородок в нижнем углублении обтюратора и движением рук вверх и назад натянуть наголовник на голову и подтянуть до упора щечные лямки;

— сделать полный выдох (для удаления зараженного воздуха из-под шлем-маски, если он туда попал в момент надевания), открыть глаза и возобновить дыхание;

— надеть головной убор, застегнуть сумку и закрепить ее на туловище.

Противогазы: виды и назначение

Противогаз – это специальное устройство, необходимое для защиты дыхательных путей, слизистой глаз, кожи лица человека от воздействия отравляющих и радиоактивных веществ. Впервые противогазы стали использоваться во время Первой мировой войны, когда для ведения боя помимо огнестрельного оружия применялись химические вещества. Первая страна, применившая химическое оружие и соответственно средства индивидуальной защиты от него, была Германия. Солдатам выдавался первый вариант противогаза, состоящий из маски, изготовленной из резины, двух окуляров для глаз и цилиндрического фильтра, присоединенного к маске.

Первый противогаз в России был создан также в 1915 году русским ученым-химиком Зеленским Н. И.. Состоял такой противогаз из резиновой маски и фильтрующей коробки, наполненной активированным углем.

Противогазы: виды и назначение

Изучая противогазы, виды и назначения этих средств защиты, нужно выделить следующие виды противогазов:

  • гражданские;
  • войсковые;
  • промышленные

Гражданские противогазы размещаются в местах большого скопления людей, чтобы в случае химической атаки гражданское население смогло воспользоваться ими и спастись от ядовитого и зараженного воздуха. Гражданские противогазы состоят из простейших элементов, позволяя даже не знающему человеку легко воспользоваться ими.

Войсковые противогазы оснащены дополнительными специальными атрибутами, такими как шланг для всасывания воздуха и его качественной обработки. Предполагается, что солдат, даже во время химической атаки, может выполнять поставленные задачи и атаковать врага.

[attention type=green]Промышленные противогазы изготавливаются по особой технологии, предполагающей многократную обработку ядовитого воздуха. Промышленные противогазы обычно встроены в костюм защиты или ОЗК.[/attention]

Противогазы подразделяются по способу защиты и типу конструкции на 2 вида:

  • Фильтрующие;
  • Изолирующие

Фильтрующие противогазы состоят из фильтрующей коробки, которая сохраняет органы дыхания от химического воздействия путем очищения вдыхаемого человеком воздуха.

Таким образом, используя фильтрующий противогаз, человек, дышит очищенным с помощью фильтра воздухом. Необходимость в замене фильтрующей коробки затрудняет использование противогаза. Это единственный недостаток фильтрующих противогазов. Срок службы фильтра может составлять от нескольких десятков минут до нескольких суток.

Изолирующие противогазы полностью универсальны и обладают более высокой степенью защиты человека от воздействия химических веществ. Изолирующие противогазы применяют в условиях недостатка кислорода. Основная особенность и преимущество данного типа противогазов состоит в том, что человек дышит не очищенным воздухом, вдыхаемым извне, а заранее приготовленным чистым воздухом из заранее приготовленного источника.

Изолирующие противогазы делятся на два вида:

  • автономные дыхательные аппараты – включают в себя компрессорную коробку, с помещенным в нее баллоном со сжатым воздухом;
  • шланговые респираторы – воздух подается по шлангу от внешнего источника, например, трубопровода сжатого воздуха

Недостаток изолирующих противогазов состоит в том, что его использование ограничено количеством сжатого воздуха, находящегося в баллоне. Чаще всего это не более 3 часов. Помимо этого вес полной комплектации изолирующего противогаза может достигать 5 кг, что затрудняет передвижение человека.

Из чего состоит противогаз

Строение противогаза зависит от способа защиты и типа конструкции этого средства защиты.

Все фильтрующие противогазы состоят из фильтрующе-поглощающей коробки (ФПК) и лицевой части. Для удобства хранения противогазы помещаются в специальную противогазовую сумку. Также в комплект входит резиновая пробка, закрывающая отверстие фильтрующей коробки.

Основная задача фильтрующе-поглощающей коробки – очистка вдыхаемого воздуха от радиоактивных и химических элементов. ФПК состоит из специальных поглотителей и фильтра дымовой защиты. Воздух, вдыхаемый человеком, проходит сначала через фильтр, очищаясь от частиц пыли и дыма, затем через поглотители, которые очищают воздух от ядовитых частиц.

Лицевая часть противогаза представляет собой резиновую маску, которая предназначена для защиты слизистой глаз, кожи лица и подведения очищенного воздуха к органам дыхания. Резиновая шлем-маска представлена в 5 размерах и включает в себя очковые узлы, обтекатели, клапанные блоки и клапанную коробку.

Очковый узел состоит из смотровых стекол и прижимного стекла, позволяющего крепить незапотевающую пленку.

[attention type=green]Задача клапанной коробки распределять вдыхаемый и выдыхаемый воздух. Клапанная коробка состоит из клапана вдоха и двух клапанов выдоха.[/attention]

Фильтрующе-поглощающие коробки могут иметь различные габариты в зависимости от модификации противогаза и сферы его применения.

Как правильно надевать противогаз

О том как правильно надевать противогаз каждый из нас неоднократно слышал на уроках ОБЖ.

Противогаз может находиться в одном из трех положений:

  • походном;
  • наготове;
  • боевом

Походное положение предполагает ношение противогаза в специальной сумке. Для перевода противогаза в «походное» положение необходимо выполнить следующий алгоритм действий:

  • накинуть ремень сумки на правое плечо, разместив саму сумку на левом бедре;
  • отстегнуть клапан сумки, вынуть противогаз и удостовериться в правильной фиксации ФПК, удовлетворительном состоянии клапанов и стекол очкового узла;
  • в случае обнаружение неисправностей, загрязнения стекол и других дефектов устранить их;
  • положить противогаз обратно в сумку, зафиксировав ее поясной тесьмой, чтобы не мешала при ходьбе

Для перехода в положение «наготове» необходимо освободить клапан сумки и расслабить тесемки головного убора. Положение «наготове» — промежуточное, при котором нужно быть готовым в любую минуту перейти в положение «боевое».

После команды «газы», «химическая тревога» или по собственному усмотрению противогаз переводится в положение «боевое».

Принцип действий после команды «газы»:

  • Задержать дыхание и закрыть глаза;
  • Снять головной убор, каску или шлем;
  • Извлечь противогаз из сумки;
  • Взять противогаз за уплотнения края у нижней части резиновой маски обеими руками таким образом, чтобы снаружи оставались только большие пальцы;
  • Разместить нижнюю часть маски под подбородком;
  • Резким движением рук вверх натянуть резиновую маску на голову;
  • Сделать полный выдох, открыть глаза и возобновить дыхание

Приведенные выше приемы быстрого и правильного надевания противогаза применимы в том случае, если человек находится в вертикальном положении.

Также различают способы надевания противогаза в положении лежа, в условиях преодоления водных преград или на раненого человека.

Помимо стандартизированного способа надевания противогаза существует и альтернативные, которые по заверениям их создателей намного легче и универсальнее.

Пример – с помощью указательных и больших пальцев руки берете за стороны противогаза в том месте, где должны находиться щеки. Натягиваете противогаз на голову, при этом начинаете не с подбородка, а с верхней части лица.

[attention type=green]Норматив по надеванию противогаза – 10 секунд. За это время человек должен перевести противогаз из положения «походное» в положение «боевое». Для достижения такого результата необходимо заранее потренироваться.[/attention]

Противогаз хомяк

Противогаз хомяк был принят на вооружение Советской Армии в 1973 году. «Хомяк» представляет собой бескоробочный фильтрующий противогаз, время фильтрации которого не превышает 20 минут.

Противогаз «Хомяк» до сих пор пользуется большой популярностью у танкистов и десантников благодаря отсутствию выступающих частей, что очень удобно во время бега, прыжков с парашютом или стрельбе.

Преимущество противогаза «Хомяк» заключается в удобстве его использования и ношения. Свою популярность противогаз завоевал благодаря отсутствию громоздкой и тяжелой сумки, которая мешается в тесных условиях танка.

Подмасочник, расположенный в очковом узле, не позволяет стеклам запотевать. Удобное переговорное устройство позволяет разговаривать даже при надетом противогазе без искажения слов.

Главный недостаток противогаза «Хомяк» — бесполезность против боевых отравляющих веществ. К примеру, защитить организм от воздействия фосфорорганических веществ противогаз не способен, так как они могут попасть внутрь человека и через кожу.

Помимо этого ресурс противогаза ограничен 20-ю минутами. Неудобства возникают при замене фильтрующих элементов – для этого необходимо снять противогаз, вывернуть его и отстегнуть подмасочник.

В комплект противогаза «Хомяк» входят:

  • Сумка, выполненная из двухслойной плотной ткани;
  • Незапотевающие пленки из целлулоида, с желатиновым покрытием;
  • Мешок из водонепроницаемого материала;
  • Запасные мембраны переговорного устройства;
  • Запасные фильтры

Хранение и транспортировка противогазов «Хомяк» осуществляется при оптимальной температуре от 5 до 15 градусов. Иначе резина противогаза становится хрупкой и легко рвется. Не рекомендуется подвергать противогаз резким перепадам температуры, что может привести к образованию конденсата внутри фильтров.

В настоящее время противогаз «Хомяк» не состоит на вооружении Российской Армии. Модель считается устаревшей и малоэффективной, оставшиеся на складах образцы утилизируются.

Тем не менее, противогаз активно используют диггеры, «выживальщики», представители сферы ЖКХ и т.д.

Противогазы: виды, устройство, применение и назначение

Противогазы – это средства для защиты органов дыхания, зрения и кожного покрова от опасных веществ, находящихся в воздухе. Мы предлагаем вам ознакомиться с различными типами и видами противогазов. Вы узнаете об особенностях конструкции средств защиты, как выбрать противогаз, как правильно его одевать и что запрещено делать при ношении. Прочитайте самую полную инструкцию к гражданским противогазам.

Что такое противогаз и для чего он предназначен

Противогазы подразделяются на различные типы и виды, они зависят от особенностей конструкции и области их применения. Далее мы рассмотрим, какие модели противогазов применяются в конкретных ситуациях. Назначение противогазов различное:

  • Защита гражданского населения, расположенного в радиусе заражения сильнодействующими ядовитыми веществами (СДЯВ) для безопасного перемещения.
  • Защита при военном применении бактериологического, химического оружия (выполнение боевых заданий в зараженных условиях).
  • Защита персонала промышленных предприятий, взаимодействующего на работе с СДЯВ.
  • Погружение в воду (при помощи изолирующего противогаза).
  • Работа в задымленных помещениях (службы спасения, пожарные).
  • Проведение работ и спасательных операций в помещениях с распыленными аэрозолями.
  • Работа с аэрозольными веществами в быту (при опрыскивании садовых участков).

Типы противогазов

По внутреннему устройству и способу защиты выделяют два основных типа: противогазы фильтрующие и изолирующие. Гражданские фильтрующие противогазы (ГП) оборудованы коробкой с фильтром, она позволяет при вдыхании производить доочистку воздуха. Человек вдыхает тот же воздух, что находится вокруг него, но без вредоносных примесей. Фильтры подходят для конкретных типов отравляющих веществ, они легко заменяются.

Изолирующий противогаз (ИП) снабжен компрессорной коробкой и применяется при нехватке кислорода в окружающей среде. Основное отличие от ГП: человек вдыхает воздух из защищенного источника и полностью изолирован от воздействия СДЯВ. Такой способ защиты универсален, его эффективность не имеет отношения к типу загрязнения воздуха. ИП подразделяются на автономные (у них имеется собственный баллон со сжатым воздухом) и шланговые (воздух в них попадает из внешнего источника при помощи длинного шланга).

Назначение изолирующего противогаза:

  • При содержании большого количества опасных веществ в воздухе.
  • При насыщении воздуха веществами, которые способны проходить сквозь фильтры ГП.
  • При условиях отсутствия кислорода и для подводных работ.

Виды противогазов по сфере применения

Противогазы используются в разных сферах жизнедеятельности, они делятся на несколько групп:

  • Гражданские (ГП).
  • Военные масочно-коробочные (ПМК).
  • Промышленные (ВК).
  • Детские и младенческие.

Гражданские противогазы применяются для сохранения здоровья людей при химической атаке и заражении воздуха. Они имеют простейшую конструкцию и устройство, в котором сможет разобраться каждый человек. Пользоваться ими можно после минимального инструктажа.

Войсковые противогазы имеют более сложное устройство и дополнены различными атрибутами (шланг, разные фильтры, баллон с воздухом и так далее). Даже по время применения ПМК солдат должен иметь возможность выполнять боевые задачи.

Промышленные устройства используются на опасных производствах, где превышена концентрация СДЯВ и при угрозе возникновения аварийных ситуаций. Детские и младенческие ГП отличаются уменьшенными размерами.

Составляющие противогазов

Внутренняя конструкция противогазов зависит от типа устройства. К основным составляющим элементам фильтрующего ГП относятся:

  • Лицевая часть (шлем-маска).
  • Съемная коробка с фильтром.
  • Клапаны вдоха и выдоха.
  • Переговорочное устройство.

Изолирующие противогазы вместо коробки с фильтиром оснащены шлангом, объединяющимся с патроном для регенерации воздуха или кислородным баллоном. Помимо этих частей, в конструкции присутствуют: утеплительный чехол, пусковой брикет, дыхательный мешок, сумка.

Устройство лицевой части у разных противогазов отличается. Некоторые модели герметично закрывают лицо, уши, заднюю часть головы. Другие виды (особенно военных противогазов) имеют отверстия для ушей или закрывают только лицо. Это сделано в целях улучшения слышимости в условиях тактических действий.

Принцип действия противогаза

Рассмотрим, как работает фильтрующий противогаз. Основная составная часть ГП – это фильтрующая коробка. Попадая в нее, воздух проходит несколько стадий очищения (это зависит от используемого фильтра). В качестве поглотителя опасных веществ применяется активированный уголь. Вследствие пористости и увеличенной активной поверхности угля, он задерживает некоторые вещества внутри себя.

Однако не все СДЯВ задерживаются обычным угольным фильтром. В этом случае к слою активированного угля прибавляется слой с химически-активным веществом (окись серебра, меди). Это провоцирует дополнительные реакции. Для защиты от дыма и аэрозолей используются особые типы фильтров: противоаэрозольные. Они состоят из многослойного волокнистого материала, задерживающего частицы.

Изолирующие модели противогазов основаны на другом принципе работы: они не фильтруют окружающий воздух, а позволяют человеку дышать без него. В специальном каркасе расположен регенерирующий патрон и дыхательный мешок, откуда воздух поступает к органам дыхания по системе трубочных соединений. Недостатками ИП является ограниченное время использования и тяжелая конструкция.

Как надевать противогаз

Грамотно надевать противогаз учат еще в школе на уроках Охраны безопасности жизнедеятельности. Это несложная последовательность действий. Их знание поможет спасти жизнь себе и своим близким. Работники опасных промышленных производств должны изучить инструкцию по противогазам.

Общепринято существует три положения средств защиты: «походное» (в специальной сумке), «наготове» (промежуточное состояние) и «боевое» (непосредственное применение).

Указания по надеванию противогаза и приведению его к состоянию боевой готовности:

  • Убрать любые посторонние предметы с головы.
  • Закрыть глаза.
  • Затаить дыхание.
  • Извлечь противогаз из сумки для хранения.
  • Взять лицевую часть внизу так, чтобы большие пальцы были снаружи маски, а остальные внутри.
  • Вставить подбородок в нижнюю часть средства защиты.
  • Надеть быстрым движением лицевую часть.
  • В случае появления складок или дискомфорта – повторить операцию снова.
  • Открыть глаза, начать дышать.

Как подобрать противогаз: основные правила

Для начала следует определиться с типом противогаза. ГП представлены различными моделями фильтрующего типа. Они могут отличаться степенью защиты, особенностями фильтров, дополнительными атрибутами для комфорта и безопасности. Однако основная задача – подобрать правильный размер ГП. От этого напрямую зависит его эффективность и надежность.

Для определения правильного размера устройства измерьте два основных параметра: обхват головы в вертикальной и горизонтальной части. Горизонтальное измерение проводится через брови и верхнюю часть ушей, вертикальное – через темя и подбородок. Оба показателя суммируются, и в итоге мы узнаем размер противогаза: от 0 до 4.

  • До 92 – 0.
  • От 92 до 95,5 – 1.
  • От 95,5 до 99 – 2.
  • От 99 до 102,5 – 3.
  • Более 102,5 – 4.

Некоторые противогазы оснащены регулируемыми ремешками, их размер можно немного корректировать. В ином случае, необходимо подбирать его максимально точно. Такими ремешками обычно снабжены модели ГП для детей и подростков. Корректно подобранный размер обеспечит не только безопасность, но и удобство при использовании.

Что нельзя делать при ношении

При ношении противогаза в чрезвычайных условиях категорически запрещено допускать его разгерметизацию. Иногда желание освободиться от тяжелого и неудобного устройства слишком велика, особенно в условиях физической активности или недостаточного поступления кислорода в легкие. Фильтрующая коробка пропускает небольшое количество кислорода, что приводит к неудобствам у людей с заболеваниями органов дыхания. Однако следует помнить, что даже небольшое попадание отравленного воздуха внутрь противогаза, сделает его применение лишенным смысла.
