Кнопка ручного пуска пожаротушения
Устройства дистанционного пуска электроконтактные УДП 513-10
- Сертификат соответствия ЕАЭС (PDF, 0.95Mb)
- Паспорт (PDF, 1.59Mb)
- Сертификат (PDF, 0.95Mb)
| Питание | от 9 до 30 В |
| Ток потребления в дежурном режиме, не более | 50 мкА |
| Сопротивление УДП 513-10 в режиме нажатия кнопки | 500 Ом |
| Габаритные размеры, не более | 88х86х45 мм |
| Масса, не более | 150 г |
| Степень защиты оболочки по ГОСТ 14254-96 | IP 31 |
| Диапазон рабочих температур | от -40 до +60 °С |
Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на много кратное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.
Устройство дистанционного пуска электроконтактное УДП 513-10 и УДП 513-10 исп.01 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммниками для внешних подключений.
УДП 513-10 предназначен для круглосуточной и непрерывной работы с приёмно-контрольными приборами Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20П или любыми другими, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30В. При нажатии кнопки сработки УДП 513-10 скачкообразно уменьшает свое внутреннее сопротивление в прямой полярности до величины 500 Ом.
УДП 513-10 исп.1 предназначен для круглосуточной и непрерывной работы с приёмно-контрольными приборами, обеспечивающими контроль сухих контактов и не выдающими в шлейф напряжение питания. Устройство УДП 513-10 исп.1 содержит в своем составе перекидное реле типа «сухой контакт» и при нажатии кнопки сработки происходит переключение контактов реле, замыкая одну цепь и размыкая другую.
Устройство дистанционного пуска электроконтактное УДП 513-10 и УДП 513-10 исп.01 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.
Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.
Для информации о режимах работы дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 3 – 8 секунд, а в режиме нажатия кнопки — постоянно светится.
Питание УДП 513-10 и передача сигнала «Нажатие кнопки» осуществляется по шлейфу сигнализации. Питание УДП 513-10 исп.01 осуществляется от внешнего источника питания 12/24 вольта, для предотвращения выхода из строя при нажатии кнопки необходима установка токоограничительного резистора Rогр. Передача сигнала «Нажатие кнопки» осуществляется по отдельной линии (ШС), не связанной с линией питания.
Устройство дистанционного пуска УДП 513-10 и УДП 513-10 исп.01 выпускается в соотвествии с ГОСТ Р 53325-2012:
- В жёлтом цвете- надписи относящиеся к тушению пожара;
- В оранжевом цвете — надписи относящиеся к дымоудалению;
- В зелёном — разблокировка путей эвакуации;
- В белом цвете надпись не регламентируется, возможно заказать любую надпись например «Полиция», «Вызов охраны» и др.
Схема подключения двухпроводная УДП 513-10 и УДП 513-10 исп.01
Четырехпроводная схема подключения УДП 513-10 исп.1 с НЗ-контактами и индикацией (номинал Rш устанавливается по паспорту ПКП)
Схема подключения УДП 513-10 исп.1 с использованием НР-контактов и индикацией
Схема подключения УДП 513-10 исп.1 в питающем ШС (подключение по двухпроводной схеме) и разблокировка при пожаре электромагнитного замка двери
Ручные извещатели пожарной сигнализации
Эффективная система противопожарной безопасности объекта состоит из множества компонентов, одни из них — кнопка пожарной тревоги. Она позволяет человеку самому подать звуковой сигнал о возгорании, если автоматические средства по каким-либо причинам вышли из строя. Этот элемент можно реализовать в любую охранную систему противопожарной безопасности, а, согласно, последним нормативам, ручная кнопка оповещения о пожаре должна быть на каждом новом объекте. Без нее он не будет принят комиссией.
Ручные пожарные извещатели: виды, типы, характеристики и правила установки
Ручной пожарный извещатель – это простое устройство, которое представляет собой пластиковую противоударную коробку, обычно красного цвета, обустроенный подвижным элементом: кнопкой или рычагом. Сверху прибор закрыт прозрачной крышкой, ее назначение – предотвращать случайное нажатие. Кнопка оповещения пожарной тревоги может иметь два типа коммутации:
- проводное соединение, когда устройство подключается к системе шлейфом;
- беспроводная коммуникация, когда сигнал отправляется через датчик на ЦП, такие изделия комплектуются и автономной системой питания от батареи.
Кнопка пожарной тревоги ручного типа управления: функциональные особенности
Чтобы извещатель пожарный ручной оповестил о возгорании, в зависимости от модели, нужно снять, открыть или разбить крышку, затем нажать на подвижную часть, который приводит в действие звуковой механизм. Чтобы прибор перестал действовать, нужно кнопку или рычаг вернуть в первоначальное положение. Пожарная кнопка может соединяться параллельно и к световым, и к звуковым датчикам. Обычно на крышку устройства наносится текстовая информация с подробным объяснением последовательности действий, в том числе, как вызвать пожарную охрану по ручному пожарному извещателю.
Важно! О расположении кнопки пожарной сигнализации должны знать все сотрудники организации. Алгоритм использования необходимо освоить на инструктажах.
Особенности монтажа и расположения кнопки
К месту, где устанавливается кнопка Пожар, предъявляются специальные требования. С подробными нормативами можно ознакомиться на сайте пожарных. Общие положения таковы:
- высота установки пожарной кнопки должна составлять 150 сантиметров;
- дистанция между 2-мя устройствами в помещении не должна превышать 50 метров, на улице – 150 метров;
- место монтажа должно быть хорошо видимо или освещено;
- недалеко от прибора нужно разместить знак — ручной пожарный извещатель.
Полезно знать: правила установки кнопки пожарной безопасности предполагают размещение прибора по всем эвакуационным маршрутам, в холлах, на лестничных маршрутах, возле входов.
Если устройство устанавливается на улице, следует предусмотреть способы его защиты от агрессивных воздействий окружающей среды.
Виды пожарных кнопок
Классификация кнопок включения пожарной сигнализации предполагает подразделение на две категории:
- Пороговые. Это максимально простые устройства, их принцип действия базируется на замыкании электрической цепи. Так посылается сигнал на центральный пункт. Но приборы имеют и недостаток – при поступлении сигнала на ЦП дежурные не смогут понять, откуда именно он пришел. Сотрудникам придется проверять все участки объекта, чтобы найти возгорание. А это в чрезвычайной ситуации – напрасно потерянное время.
- Адресные. Особенность этих изделий в том, что они не только переедают сигнал, но и сообщают точное место, откуда он пришел. Это разрешает быстрее принять необходимый комплекс мер и не дать разгореться пожару. Такие приборы входят в состав адресных систем, в том числе аналоговых. Современные модели могут работать по шлейфам, по беспроводной линии или по GSM.
Следует знать. На опасных производствах существуют особые требования к оборудованию, это относится и к системе противопожарной безопасности. На таких объектах нужно устанавливать взрывозащищенный извещатель.
Грамотный выбор пожарного извещателя — это очень ответственный вопрос
Сегодня можно приобрести различные виды пожарных кнопок, как по функциональности, так и по исполнению. Производители предлагают модели с разными эксплуатационными параметрами и конструкцией. Чтобы выбрать и купить оптимальную модель, следует рассмотреть следующие аспекты:
- абсолютная совместимость со всеми элементами системы, особенно контрольными устройствами, как правило, изделия российских производителей адекватны друг другу, а продукция ведущих брендов легко встраивается в любые структуры;
- параметры электрического тока, которые требуются устройству в рабочем режиме и во время ожидания, чем меньше значения, тем лучше;
- диапазон рабочих температур и влажности, хорошими считаются показатели: t – от -30 до +60 градусов С, 90% при t воздуха +25 градусов;
- важны и другие технические характеристики извещателей ручных, в частности – на какое количество срабатываний рассчитан прибор: есть устройства однократного использования, есть – для постоянной эксплуатации;
- степень защиты прибора, он подбирается в зависимости от условий в помещении, так устройство оптимальное для склада не подойдет для химической лаборатории;
- лучше, если вы приобретаете продукцию известных производителей, которая уже хорошо зарекомендовала себя в работе, имеет хорошие отзывы пользователей;
- в помещения с интерьером лучше выбирать модели, гармонично вписывающиеся в дизайн;
- соотношение стоимости и качества, поскольку цена во многих ситуациях является одним из важных критериев.
Совет. Если вы не технический специалист, лучше доверить выбор кнопки пожарного извещателя менеджерам продавца, поскольку от этого устройства зависит, как сохранность имущества, так и жизни людей.
Проще, если кнопка включения пожарной сигнализации предусмотрена в проекте, на нее уже есть спецификация и требования.
Местный, ручной, дистанционный пуск системы дымоудаления и подпора
Сколько кнопок управления клапанами и вентиляторами дымоудаления должно быть на объекте?
Местный пуск, ручной пуск, дистанционный пуск — что это все за пуски и какие они должны быть?
Попробую формализовать свой опыт в виде букв, поскольку это вопрос до сих пор не решен однозначно.
Туманность нормативных актов про системы противопожарной защиты.
Вывод о нерешенности вопроса я сделал исходя из состоявшейся в телеграмме дискуссии.
Дискуссия началась с сообщения:
Инспектор пожнадзора при строительстве здания требует установить дополнительные кнопки ручного пуска системы дымоудаления. Ссылается на п. 7.20 СП7. От ручных извещателей АПС его не устраивает.
Если исполнять требование, то придётся городить дополнительную систему, а это трудно и финансово затратно.
В интернете нашёл точь в точь обсуждение на форуме, там даже ссылка на письмо ВНИИПО (с обоснованием зачем это), но в итоге все поворчали, а результат не найден.
Где же правда и логика/норма?
Наверное нужно пойти и почитать этот самый СП 7.13130.2013:
7.20 Управление исполнительными элементами оборудования противодымной вентиляции должно осуществляться в автоматическом (от автоматической пожарной сигнализации или автоматических установок пожаротушения) и дистанционном (с пульта дежурной смены диспетчерского персонала и от кнопок, установленных у эвакуационных выходов с этажей или в пожарных шкафах) режимах.
А вот в статье Дистанционный запуск СОУЭ коллеги приводят другой случай — когда для системы оповещения тоже требуется дистанционный пуск, но кнопки «Дистанционный пуск СОУЭ» нет в природе, а ГУ МЧС и ВНИИПО ничего не могут ответить по существу.
Что такое автоматический пуск системы дымоудаления и подпора воздуха.
Ну с автоматическим пуском системы слава богу все понятно — это пуск при сработке системы авоматической пожарной сигнализации (АПС).
На шкаф управления вентилятором пртивопожарной системы поступает сигнал пуска от АПС по адресной линии связи (АЛС) (если шкаф управления адресный), либо по по линии сигнала пуска противопожарной защиты (СПЗ).
Линия СПЗ должна быть с контролем целостности и выполнена огнестойкой кабельной линией (ОКЛ).
Линия СПЗ регламентируется 22.07.2008 N 123-ФЗ статья 82 и ГОСТ 31565-2012.
Что такое местный ручной пуск системы дымоудаления и подпора воздуха.
ГОСТ Р 53325—2012 гласит:
7.4 Требования назначения к приборам управления
.
д) включение (пуск) исполнительных устройств систем противопожарной защиты раздельно по каждому направлению в ручном режиме следующими способами:
— при помощи органов управления ППУ;
— при помощи элементов дистанционного управления (ЭДУ).
В ППУ должна быть предусмотрена возможность использования обоих способов включения (пуска) исполнительных устройств систем противопожарной защиты раздельно по каждому направлению.
То-есть на панели прибора, который управляет дымоудалением, должны быть кнопки управления «Пуск» и «Стоп» дымоудаления.
В каждом шкафе управления противопожарной системой на дверце шкафа имеются кнопки «Пуск/Стоп».
Это и есть местный пуск противопожарной системы, за которую отвечает шкаф?
Но откроются ли клапана дымоудаления (КДУ) или подпора воздуха (КПВ) при таком пуске шкафа?
Если управление клапанами происходит тоже от этого же шкафа — то все понятно.
А как быть с клапанами, которые управляются при помощи адресных модулей?
Кто-то должен позаботиться чтобы при любом пуске шкафа открылись клапана.
Скорее всего это решаемо, поскольку обязательно должна быть диспетчеризация состояния шкафа, в том числе и пуска шкафа. Эта диспетчеризация наверняка будет выполнена при помощи той же АПС и достаточно будет написать соответствующий сценарий управления: открыть клапана при переходе шкафа в состояние «Пуск».
Что же делать, если АПС не позволяет создать такой сценарий? Тогда нужно будет передать сигнал из АПС назад в АПС при помощи релейных выходов и шлейфов сигнализации. Что-то подобное делали в приборе «Рубеж-2ОП» первого протокола.
Но будет ли такое управление ручным в полном смысле слова?
Букву закона вроде как соблюли.
Но вот дух закона кажется в другом — чтобы система противодымной защиты сработала при простом нажатии кнопки на дверце шкафа если АПС мертва. Но если АПС мертва — клапана не откроются!
Реализовать же на практике хотелку соблюдения духа закона при управлении клапанами от адресного модуля, подключенного к адресной линии АПС вместе с пожарными датчиками — невозможно.
Но дело же не в этом.
Шкаф управления вентилятором дымоудаления не является ППУ (пожарным прибором управления) сам по себе. Более того, шкаф скорее всего будет где-то в венткамере заперт на ключ.
То-есть фраза «при помощи органов управления ППУ» — это вообще не о шкафе управления.
Кнопки запуска и остановки системы дымоудаления должны быть на самом приборе или его компоненте, расположенном в помещении дежурного.
Подробно изучая пожарный прибор «Сигнал-20М» нового исполнения выяснили, что простыми приборами пожарной сигнализации осуществлять управление дымоудалением невозможно именно из-за отсутствия соответствующих кнопок на панели прибора.
Такие кнопки появляются только при использовании сетевых контроллеров, таких как «С2000М» или «Рубеж-2ОП».
Что такое дистанционный ручной пуск системы дымоудаления и подпора воздуха.
Этот вопрос самый сложный и не до конца проработан нормативно. Хотя может и до конца — но производители нашли лазейку.
Ручной пуск на русском языке может означать две вещи:
- Пуск системы руками, минуя все системы автоматизации.
- Пуск системы по желанию человека, а не по сигналу датчика или программе алгоритма.
Правильно ли обычно делают дистанционный ручной пуск системы дымоудаления и подпора воздуха?
Является ли запуск системы дымоудаления от нажатия извещателя пожарного ручного (ИПР) ручным дистанционным пуском?
Именно потому что ответ НЕТ и пишется эта статья.
Нажатие ИПР приводит к возникновению сигнала «Пожар2» в системе АПС и формировании соответствующего сигнала управления. Такой же сигнал управления формируется при сработке двух датчиков дыма.
То-есть это тоже автоматический пуск.
А какой тогда должен быть дистанционный ручной пуск?
Часто можно видеть решение проблемы — рядом с ИПР устанавливается . ИПР, только перекрашенный в другой цвет — желтый.
И обзывается этот ИПР вовсе не ИПР, а устройство дистанционного пуска (УДП).
Прям как в рассказе про то, как после запрета лам накаливания более 100Вт, на лампах накаливания, мощностью более 100 Вт, вместо «лампа» написали «термоизлучатель различного назначения».
Но надо отдать должное — логика работы адресных УДП другая — они не формируют сигнал «Пожар».
Кроме того, при отжатии УДП сигнал «Пуск» снимается сразу — сброс прибора осуществлять не нужно.
Подключаются эти УДП в туже АЛС что и соседний ИПР.
Формально нажатие УДП является ручным дистанционным пуском.
А сточки зрения духа закона?
Наличие двух одинаковых устройств рядом наоборот ухудшает ситуацию, создавая путаницу.
К тому же если АПС не работает, то не работает и УДП.
Возможно я что-то не понимаю, но выглядит как полная глупость.
Давайте рядом еще поставим синий ИПР с надписью «Пуск оповещения», желтый «Пуск пожаротушения» и синий «Разблокирование замков».
Концептуальные проблемы организации ручного дистанционного пуска системы противодымной защиты.
Многие шкафы управления имеют входы для подключения внешних пультов дистанционного управления (ПДУ).
Именно такой пуск и можно в полном смысле считать ручным дистанционным и нам требуется растянуть линию дистанционного (внешнего) ручного пуска на все кнопочные посты на путях эвакуации.
Не очень хочется так делать — да и не имеет смысла так делать.
Разве что установить кнопочные посты в помещении дежурного — это очень даже имело бы смысл.
На следующем фото кнопочные посты систем общеобменной вентиляции, но смысл ясен.
Во первых, такие дополнительные входы есть не на всех сертифицированных шкафах.
Шкафы управления Болид ШКП и Плазма-Т ШУВ имеют только один вход пуска сигналом 24В и он уже задействован для автоматического пуска из АПС.
Использование этого входа еще как-то проблематично, хотя бы из-за наличия контроля целостности уже существующей цепи пуска из АПС.
Во вторых, систем противодымной защиты будет несколько: и что — ставить кучу кнопок везде?
Каким же должен быть ручной дистанционный пуск системы противодымной защиты?
Теперь, после написания этой статьи, понимаю: почему в некоторых проектах адресные линии устройств противопожарной защиты никак не связаны с адресными линиями АПС и подключены к разным сетевым контроллерам.
Казалось бы — зачем дублирование и удвоение проводов в смете?
Хотя, наверное, цель была не в этом следовании духу закона, а в разделении разных систем по разным сметам и подрядчикам.
Встречаются такие проекты, основанные на оборудовании системы Рубеж протокола R3: один прибор «Рубеж-2ОП» предназначен для подключения адресных устройств АПС, другой — для подключения адресных устройств систем дымоудаления, подпора воздуха, управления инженерными системами здания.
И эти несколько приборов «Рубеж-2ОП» дружат по сети RS-485 — они используют одно адресное пространство зон и устройств.
У них все общее, кроме собственных выходов на плате «Рубеж-2ОП» — ими нельзя управлять из другого «Рубеж-2ОП» (по крайней мере так было в 1-м протоколе).
Такая интеграция возможна не в каждой системой безопасности. В вечном споре Болид или Рубеж это будет в копилку преимуществ Рубеж.
Сетевые контроллеры С2000М такое не могут.
Если подобное мутить на оборудовании Болид, то придется сигнал от одного сетевого контроллера С2000М передавать к другому от контактов сигнально-пускового блока «С2000-СП1» на шлейфа прибора «Сигнал-10».
Пуск системы противопожарной защиты с поста дежурного.
Так нужно или нет тащить на пост охраны провода дистанционного пуска от шкафов управления?
Для пущей надежности не помешало бы.
Но в каждой системе безопасности имеется соответствующая панель управления инженерными системами, позволяющая по крайней мере нажатием кнопки включать весь комплекс средств системы.
Дальше всех пошел Рубеж, создав пульт дистанционного управления «Рубеж-ПДУ».
К сожалению редко можно встретить такую панель на объекте.
Стоит она 7500р и эти деньги скорее всего сэкономят.
Все дело в том, что формально управлять всеми выходами и инженерными системами можно и с клавиатуры сетевого контроллера.
Но быть не значит являться — вряд ли какое-либо управление получиться у рядового дежурного персонала.
Поуправлять чем-то с панели С2000М — вообще фантастика.
Кнопка ручного пуска пожаротушения
Сделано
в России
Устройство дистанционного пуска УДП 513-10 ПУСК ПОЖАРОТУШЕНИЯ желтый (УДП513-10 ПУСК ПОЖ желт)
- Код товара 8519625
- Артикул Rbz-121225
- Производитель Рубеж/УДП
Сделано
в России
Устройство дистанционного пуска УДП 513-11 прот. R3 »ПУСК ПОЖАРОТУШЕНИЯ», цвет желтый Адресная система R3 (УДП513-11-R3ПУСК ПТ желт)
- Код товара 2122152
- Артикул Rbz-055445
- Производитель Рубеж/Адресная система R3
Сделано
в России
Устройство дистанционного управления надпись ПУСК ПОЖАРОТУШЕНИЯ желтый
- Код товара 824415
- Артикул УДП 513-3М
- Производитель Болид
Сделано
в России

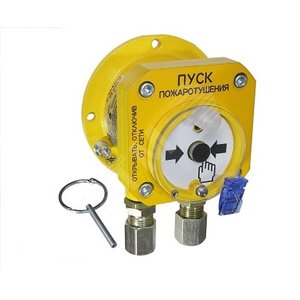

Устройство дистанционного пуска пожаротушения
- Код товара 7375184
- Артикул 00000005724
- Производитель Спектрон
Сделано
в России
Устройство дистанционного пуска пожаротушения
- Код товара 9277185
- Артикул 00000005739
- Производитель Спектрон
Сделано
в России

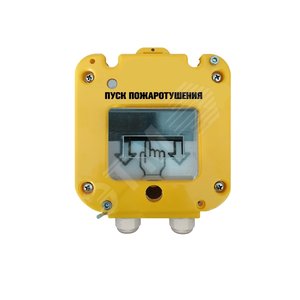

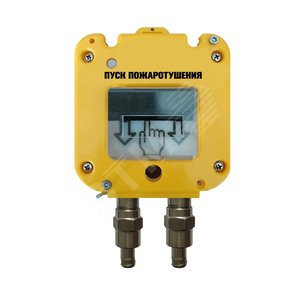

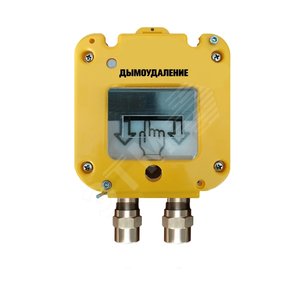

Устройство дистанционного пуска УДП 535-50 Пуск пожаротушения МКВ М20К
- Код товара 3081183
- Артикул 00-00002450
- Производитель Магнито-Контакт
Сделано
в России

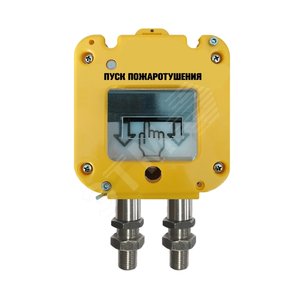

Устройство дистанционного пуска УДП 535-50 Пуск пожаротушения МКВ М20Т3/4
- Код товара 1687907
- Артикул 00-00002455
- Производитель Магнито-Контакт
Сделано
в России
Устройство дистанционного пуска УДП 535-50 Пуск пожаротушения МКВ М20Т1/2
- Код товара 3278297
- Артикул 00-00002454
- Производитель Магнито-Контакт
Сделано
в России
Устройство дистанционного пуска УДП 535-50 Пуск пожаротушения МКВ М20Б
- Код товара 7150968
- Артикул 00-00002448
- Производитель Магнито-Контакт
Сделано
в России
Устройство дистанционного пуска УДП 535-50 Пуск пожаротушения МКВ М20Б2
- Код товара 4823275
- Артикул 00-00002449
- Производитель Магнито-Контакт
Сделано
в России
Устройство дистанционного пуска УДП 535-50 Пуск пожаротушения 11-17 мм
- Код товара 8499954
- Артикул 00-00002447
- Производитель Магнито-Контакт
Сделано
в России
Устройство дистанционного пуска УДП 535-50 Пуск пожаротушения МКВ М20КМ15
- Код товара 2733257
- Артикул 00-00002453
- Производитель Магнито-Контакт
Сделано
в России
Устройство дистанционного пуска УДП 535-50 Пуск пожаротушения МКВ М20КМ12
- Код товара 1286920
- Артикул 00-00002452
- Производитель Магнито-Контакт
Сделано
в России
Устройство дистанционного пуска УДП 535-50 Пуск пожаротушения МКВ М20КМ10
- Код товара 2568957
- Артикул 00-00002451
- Производитель Магнито-Контакт
Сделано
в России
Модуль порошкового пожаротушения ручного пуска МПП(Н-Р)-5-И-ГЭ-У2 (граната с чекой) Тунгус
- Код товара 7204316
- Артикул МПП(Н-Р)-5-И-ГЭ-У2
- Производитель Источник Плюс
Сделано
в России
Устройство дистанционного пуска УДП-И исп.2 Пуск пожаротушения (УДП-И исп.2 Пуск пожар)
- Код товара 1381574
- Артикул УДП-И исп.2 Пуск пожаротушения
- Производитель Юнитест
Сделано
в России
УДП 535-50 Пуск пожаротушения
- Код товара 2321165
- Артикул 00-00002302
- Производитель Магнито-Контакт
Сделано
в России
Устройство дистанционного пуска УДП 513-10 исп.1 ПУСК ПОЖАРОТУШЕНИЯ желтый сухой контакт подключение по 4-х проводной схеме (УДП513-10и1 ПУСК ПЖ желт)
- Код товара 2761551
- Артикул Rbz-122813
- Производитель Рубеж/УДП
Сделано
в России
Модуль контроля и пуска МКП-СА
- Код товара 9342381
- Артикул УТ000020031
- Производитель Гефест пожаротушение
Сделано
в России
- Покупателям
- Способ оплаты
- Доставка
- Акции
- Скидки и баллы
- Адреса магазинов
- Договор оферты
- Компания ЭТМ
- О компании
- Сервис iPRO
- Электрофорум
- ЭТМ Вакансии
Центр поддержки и продаж
- Электрика
- Свет
- Крепеж
- Безопасность
Мы в социальных сетях
- Повышение квалификации
- Часто задаваемые вопросы
- Нашли ошибку?
- Центр обращений
© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности
Ваш город: Выберите город
Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных
Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.
Кнопка пожарной сигнализации: область применения, классификация, виды, конструкция
Технические средства пожарной сигнализации бывают автоматические и ручные. Ко второму типу относятся пожарные кнопки ручного включения. Они используются для отправки сигнала тревоги в случае появления возгорания. Существует ряд критериев, по которым можно подобрать извещатель ручной пожарный для защиты квартиры или рабочего объекта.
Область применения
Под пожарной кнопкой понимают устройство, которое путем ручной отправки формирует и передает сигнал тревоги. Это приборы, предназначенные для дублирования тревожных сигналов, которые в автоматическом режиме передаются сенсорами. Также ИПР применяются для дистанционной отправки исполнительного сигнала, после получения которого включаются системы пожаротушения.
Основным назначением изделия является передача сигнала «пожар» пользователем, который обнаружил возгорание на объекте. Используются такие устройства в учебных и административных заведениях, больницах, жилых домах, производственных помещениях и на других важных объектах.
Виды пожарных кнопок
Существуют две разновидности ИПР в составе систем АПС:
- Пороговые. Это традиционные ручные пожарные извещатели, которые передают сигнал тревоги при замыкании или размыкании электрической цепи. Они не имеют точного адреса возникновения пожара, найти возгорание можно только по номеру шлейфа. Такие системы усложняют поиск очага возгорания в крупных зданиях с большим количеством комнат.
- Адресные. К ним относятся устройства, которые имеют точные координаты нахождения. В случае пожара найти возгорание будет несложно, так как оператор получит точную информацию о нахождении сработавшего датчика. К новейшим разработкам относятся ИПР, передающие тревожные сигналы по радиоканалу, GSM или другим стандартам сотовой связи.
Кнопка пожарной тревоги ручного типа управления: функциональные особенности
Для оповещения о возгорании нужно активировать ручной пожарный извещатель ИПР. Для этого в зависимости от модели нужно удалить, разбить или отодвинуть защитную крышку и нажать на кнопку, приводящую в действие звуковой механизм. Для отключения сигнала нужно повторно нажать кнопку и привести подвижный механизм в первоначальное положение. На защитную крышку наносится обозначение о том, какую последовательность действий нужно совершить для ее активации.
Важно заранее сообщить сотрудникам организации о местоположении кнопки включения пожарной сигнализации и провести инструктаж по ее использованию.
Какие внешние характеристики ручного механизма оповещения о пожаре
Обычно кнопки делаются из пластика и оснащаются защитной декоративной крышкой из прозрачного материала. Она покрывает кнопку и защищает ее от несанкционированного нажатия. Для лучшей видимости устройство окрашивают в яркий красный цвет. Это позволяет беспрепятственно обнаружить тревожную кнопку «пожар» и нажать на нее при появлении возгорания.
Изделия, которые ставятся в образовательных учреждениях, имеют защитный ключ. Он защищает механизм от нежелательного нажатия детьми.
По способу подключения выделяют проводные и беспроводные модели. Изделия с беспроводным типом работы должны иметь автономный источник питания – аккумулятор или батарейку. Он должен постоянно иметь высокий уровень заряда, поэтому человек, обслуживающий пожарную систему, обязан контролировать этот факт.
Технические средства пожарной сигнализации бывают автоматические и ручные. Ко второму типу относятся пожарные кнопки ручного включения. Они используются для отправки сигнала тревоги в случае появления возгорания. Существует ряд критериев, по которым можно подобрать извещатель ручной пожарный для защиты квартиры или рабочего объекта.
Конструкционные особенности
Изделие представляет собой небольшой прямоугольный корпус с подвижным элементом внутри в виде кнопки пожарной тревоги или рычага. При выводе механизма из первоначального состояния подается сигнал на диспетчерский пульт о появлении возгорания. Приборы бывают однократного и многократного применения. В первом случае после срабатывания ручной извещатель нужно заменить на работоспособный. Во втором случае потребуется привести пусковой механизм в начальное положение.
Принцип работы кнопки
Ручная пожарная кнопка работает по следующему принципу. В первоначальном положении она находится в режиме ожидания. Размещается в противоударный защитный корпус, чтобы обезопасить прибор от случайного срабатывания. Если человек обнаружил пожар, он должен снять защитную крышку или разбить стекло (инструкцию можно увидеть на корпусе) и нажать на кнопку. Формируется тревожный сигнал, который затем передается на диспетчерский пульт. Также активируются световая и звуковая системы пожарной сигнализации. Благодаря этому все находящиеся на объекте люди будут оповещены о пожаре.
По завершении механизм заменяется или возвращается в исходное положение.
Особенности монтажа и расположения кнопки
Местоположение кнопки пожарной сигнализации ручного типа регламентировано соответствующими нормативными документами по пожарной безопасности. Ручной извещатель монтируют:
- По всей длине эвакуационного пути.
- У выходов из зданий.
- В вестибюлях и коридорах.
- На лестничной клетке.
Монтаж возможен как внутри здания, так и на улице. В этом случае нужно выбирать модель с защитой от атмосферных осадков и других негативных явлений.
Нормативные документы предъявляют следующие требования по размещению:
- Высота установки — 1,5 метра.
- Дистанция между двумя устройствами составляет не более 50 метров в помещении и не более 150 метров на улице.
- Извещатель должен быть хорошо заметен и освещен при необходимости.
- Рядом должна стоять опознавательная метка «ручной пожарный извещатель».
На что обращать внимание при выборе
Ассортимент выпускаемых пожарных ручников широк. Они имеют свои характеристики, конструктивные особенности. По этой причине важно учитывать некоторые нюансы, чтобы правильно подобрать подходящую модель:
- Совместимость с приемно-контрольными устройствами.
- Подходящая величина тока.
- Рабочие температуры и влажность.
- Цена.
- Производитель.
Покупать изделие следует в специализированном магазине.
Правила установки ручных пожарных извещателей
Согласно своду правил СП 5.13130.2009, пожарные ручные извещатели ставятся на высоте 1,5±0,1 м над уровнем пола. Дистанция до других органов управления и предметов должна составлять не менее 0,75 м. Необходимо обеспечить свободный доступ к выключателю и не загораживать его мебелью и другими предметами.
В производственных помещениях ИПР ставятся рядом с выходами из цехов или складов, по эвакуационному пути, в коридорах и на лестничных клетках. Также их ставят в вестибюлях и холлах административных зданий. Рядом с изделием должна быть наклейка-указатель «ручной пожарный извещатель».
Лучшие модели
На рынке систем пожарной безопасности можно найти различные кнопки на любой бюджет. Покупатель может найти уличный или домашний прибор под свои индивидуальные требования. Среди популярных производителей выделяют российские и зарубежные компании Рубеж, Болид, Satel, Simplex.
1 ИПР 55
Бюджетный извещатель стоимостью менее 300 рублей производится российской компанией Арсенал безопасности. Он применяется для ручной активации сигнала тревоги в охранных сигнализациях. Предназначен для круглосуточной работы в составе приемно-контрольных приборов.
Питание на устройство подается сигнальным шлейфом. Механизм активируется путем перевода рычага в нижнее положение. В первоначальное состояние кнопку переводят с помощью ключа или отвертки. Выпускается в корпусе белого или красного цвета. Имеет светодиодную индикацию.
2 ИПР 513 10
Производством оповещателей ИПР 513 10 занимается компания Рубеж. Пожарная кнопка подает сигнал на пульт через двухпроводной шлейф. Диапазон рабочих напряжений составляет 9-30 В. Рабочий механизм – кнопка. Вернуть ее в исходное положение можно с помощью штыря или отвертки.
Стоимость достигает 250 рублей в зависимости от величины партии.
3 ROP 100 EU и ROP 101 EU
Выпуском и поставкой изделий пожарной сигнализации занимается польский бренд Satel. Для активации механизма нужно выдавить окошко, после чего произойдет размыкание контактов. Подастся сигнал пожарной тревоги, а на корпусе загорится красный светодиодный индикатор. Для сброса используют специальный ключ из стекла или пластика. Стеклянный является однократным, а пластмассовый можно открыть несколько раз.
Не автоматические пожарные оповестители от польского производителя относятся к дорогому сегменту. Их стоимость может достигать 1 500 рублей.
