Ширина дверных проемов СНИП

Требования СНиП к дверям

Перед началом установки межкомнатных или входных дверей важно произвести оценку внешнего вида полотна и качеств всей конструкции. Но также следует обязательно ознакомиться с существующими нормами СНиП и проверить выбранные двери на соответствие требованиям. Это позволит выполнить монтаж качественно и создать условия для дальнейшей безопасной эксплуатации изделий.

Нормы СНиП для межкомнатных дверей

В своде строительных норм и правил (СНиП) четко регламентируются основные размеры межкомнатных дверных проемов. Помимо этого, в документе прописаны и допустимые габариты самого полотна в виде высоты и ширины. Данная информация содержится в документе под кодами 21-7 – 21-13 и варьируется в зависимости от материала стен. В большинстве случаев производители дверных конструкций придерживаются одинаковых габаритов.

Также в документации СНиП в разделах 24-15 и 24-19 прописаны требования к дверным полотнам и методам строительных работ. Однако, ввиду значительных изменений используемых материалов и принципов работы, данные нормы являются неактуальными.

Поныне используемым является список соответствия дверного полотна коробке проема. Так, согласно СНиП, все устанавливаемые в квартирах межкомнатные двери должны иметь такие соотношения ширины полотна с дверной коробкой:

Ширина полотна, м Ширина проема, м
1,5 1,58-1,6
1,4 1,48-1,5
1,2 1,28-1,3
0,9 0,98-1,1
0,8 0,88-0,97
0,7 0,77-0,87
0,6 0,66-0,76
0,55 0,63-0,65

Помимо этого, неизменными требованиями являются габариты, прописанные при строительстве домов разного типа. Так, в кирпичных домах имеющих высоту стен от пола до потолка 2,25 м, бетонная перемычка, расположенная над дверным проемом, должна располагаться на высоте в 1,88 м.

В случае установки дверных конструкций межкомнатного типа в монолитных строениях при высоте потолка 2,25 м перемычка располагается на расстоянии 1,87 м от пола.

В деревянных домах высота потолка составляет 1,97 м. Перемычка в этом случае находится на расстоянии в 1,85 м от пола.

Подгонка нестандартного проема

При несоответствии установленных параметров, обозначенных в СНиП, с существующими габаритами дверного проема, необходимо подогнать его под соответствующие размеры. Данные мероприятия должны выполняться до момента завершения отделочных работ на стенах. Стоит помнить, что максимальное перекрытие зазора при помощи наличников составляет 3 см.

Уменьшение ширины проема обязательно производится равномерно с обеих сторон. Однако заужение может производиться не более, чем на 3 см от каждой из сторон. Для осуществления наращивания стен допустимого размера необходимо использовать более широкий дверной блок.

Предназначение и функциональные особенности межкомнатных дверей

Исходя из требований санитарных норм и СНиП, дверные проемы должны в обязательном порядке соответствовать нескольким основным критериям:

  • Проем межкомнатной двери при открытом полотне не должен создавать каких-либо препятствий для прохода и эвакуационных мероприятий;
  • Ширина дверного проема должна позволять человеку беспрепятственно проходить;
  • Размер проема межкомнатной двери должен обеспечивать достаточное пространство для использования специальных средств транспортировки в виде носилок;
  • Согласно требованиям пожарной безопасности и санитарных норм, минимальный дверной проем не может быть менее 0,8 м ширины и 1,9 м высоты.

В настоящее время несоблюдение свода таких правил представляет собой довольно редкое явление. Однако следует знать, что любые несовпадения параметров, в том числе и после перепланировок, влекут за собой проблемы в процессе регистрации в БТИ и архитектурной службе. Нарушения могут повлечь за собой наложение штрафа, а также обязательство перепланировки дверного проема.

Требования к монтажным работам

Согласно СНиП имеется ряд обязательных требований, соблюдая которые установка межкомнатных дверей будет качественной и безопасной. Исходя из нормативов, закрепление стоек рамы обязано производиться минимум в 2 местах по обе стороны. Расстояние между креплениями варьируется в пределах 1 м.

Выбор стороны движения полотна осуществляется по принципу открытия двери в сторону комнаты либо помещения, имеющего большие размеры. Новые межкомнатные двери должны монтироваться таким образом, чтобы в процессе открытия не блокировать иные дверные проемы. Так, согласно требованиям СНиП, двери межкомнатного типа для частных и многоквартирных домов должны устанавливаться таким образом:

  • Ванная комната и туалет – открытие происходит наружу;
  • Кухня – предпочтительно наружное открытие;
  • Спальня и гостиная комната – исходя из пожеланий собственника.

Стоит помнить, что проблема блокировки дверных полотен друг другом может иметь несколько вариантов решений. Так, в качестве выхода из ситуации возможна перемена направления открытия полотна не только исходя из принципа движения внутрь-наружу, но и по размещению слева либо справа.

В процессе монтажа конструкций возможно размещение порога. Однако его установка осуществляется при наличии различных напольных покрытий. Наличие однотипных полов не предполагает размещение порога.

Монтаж межкомнатных дверей по СНиП

Согласно установленным нормам, монтаж межкомнатных дверей условно разделяется на несколько этапов: подготовка, установка и проверка. Каждый из этапов должен контролироваться соответствующим образом. Так, подготовительный этап обязательно включает в себя проверку документации изделия с обозначенными гарантийными обязательствами. Помимо этого, полотно и коробка подлежат тщательному осмотру на наличие дефектов и сколов.

Перед началом этапа установки дополнительной проверке подлежат:

  • Параметры проема;
  • Точность осуществления разметки;
  • Правильное размещение крепежных элементов.

На этапе установки выполняется полный технический осмотр. В процессе проверки осматривается герметичность изоляционных деталей, расположенных в зазорах откосов и рамы. Оценивается качество рамы, ее креплений и элементов уплотнителя. В обязательном порядке сверяется соответствие готовой конструкции с проектными показателями и правильность врезки деталей фурнитуры.

Этап проверки осуществляется непосредственно заказчиком либо его уполномоченным лицом.

Нормы СНиП для монтажа входных дверей

Процесс установки входной двери, несоответствующей требованиям, описанным в СНиП, представляет собой серьезное нарушение. Такие действия караются наложением штрафа и требованием переустановки двери. Данные меры обусловлены предназначением входного полотна. Конструкция имеет важное стратегическое значение в процессе эвакуации и никоим образом не должна создавать барьеров на пути. Исходя из этого, СНиП определяет наружный тип открытия как наиболее подходящий. Однако это условие применимо лишь тогда, когда входные двери не создают при этом препятствий для открытия соседних дверей.

Одним из основных требований для входных дверных конструкций является высокая степень герметичности дверного полотна по отношению к раме. Сам проем не может иметь габариты менее 0,8 м ширины и 1,9 м высоты. Продуваемость правильно установленной конструкции не может превышать показатели в 1,5 кг/м2 в час. Качественная звуковая изоляция обозначена в нормативах на уровне 30 дБ.

В процессе полного открытия полотна необходимо наличие 1 м свободного пространства. Распахивание дверей ни в коем случае не должно создавать трудности перемещения.

Установка входных дверей по СНиП

Документ СНиП 3.01.01-85 регламентирует правила, согласно которым производится установка входных дверей. Сам процесс установки конструкции заключается в трех этапах: демонтажных работах, монтаже и завершающем этапе.

В процессе демонтажа происходит не только удаление старого полотна и рамы, но и сверка имеющегося проема с приобретенной дверной конструкцией. При необходимости, на этом этапе производится подгонка размера проема под имеющуюся дверь. Процедура расширения производится путем выбивания стен. Сужение выполняется при помощи цементного раствора. Обязательным требованием к выполнению монтажных процедур является выравнивание под уровень боковых частей проема и перемычки.

Монтажные процедуры

Монтажные работы могут выполняться несколькими способами: путем крепления непосредственно в плоскость стены через специальные отверстия, либо при помощи специальных монтажных железных пластин.

Метод монтажа при помощи пластин более популярен и удобен в применении. Для его осуществления в заранее подготовленный проем вставляется рама. Фиксация выполняется при помощи подкладки клиньев. Процедура выравнивания обязательна и осуществляется со стороны будущего расположения петельных механизмов. После этого производится фиксация заранее подготовленных металлических пластин. Их закрепление производится на поверхности прилегающей стены.

Перед осуществлением крепления производится выставление металлической стойки под замок по уровню. При этом необходимо соблюдение зазора в 2 мм от поверхности рамы. Удерживающие клинья не убираются вплоть до завершающего этапа.

Согласно СНиП, завершающие процедуры монтажа конструкции выполняются при закрытом полотне двери. Такие меры необходимы во избежание перекосов рамы и полотна изделия. В ходе работ подпорки могут убираться, однако при желании их достаточно просто обрезать в ходе выравнивания, после задувки пустот монтажной пеной.

Высота и ширина дверного проема по ГОСТу и без

В многоквартирных городских домах высота дверного проема четко регламентируется соответствующими ГОСТами и СНиПами, но как выводить размеры дверного проема, если вы строите дом сами и вообще так ли это важно? Далее мы разберем существующие стандарты дверных проемов, а напоследок поговорим о том, как грамотно выбрать дверной блок под конкретное «отверстие» в стене.

Зачем нужны стандарты

Действительно, кому нужны стандартные размеры дверных проемов, не проще ли обустроить дверной проем, размер которого, будет эксклюзивным и сделанным конкретно под ваш вкус.

Весь фокус в том, что стандартный размер это скорее рекомендательный, нежели обязательный параметр, но поверьте, прислушиваться к этим рекомендациям стоит и причин тому несколько:

  • Большой выбор стандартных моделей. Абсолютно все производители основную массу своего товара делают по тем или иным фиксированным габаритам. Следовательно, у вас не будет проблем с выбором, если размер дверного проема подогнан под какой-нибудь традиционный стандарт;
  • Не менее важной причиной является экономия бюджета. Безусловно, в любой приличной мастерской вам сделают красивую дверь по индивидуальным размерам, но обойдется она минимум на треть дороже серийного варианта, плюс учтите, что рано или поздно двери придется менять и там снова придется платить лишние деньги;
  • И наконец, любой мастер вам подтвердит, что с фиксированными размерами работать гораздо легче, ведь все доборы, наличники и прочая фурнитура для двери «заточены» под стандартные дверные проемы.

На что нужно ориентироваться

Прежде всего, запомните: есть стандарты для межкомнатных и для входных дверей. В Советском Союзе существовал ГОСТ 6629-88, который жив и по сей день, но сейчас к нему добавились DIN 18100, DIN 18101 и DIN 18102, здесь уже учтены размеры проема с учетом европейских требований, а также стандарты для железных дверей.

Читайте также  Пожарная лестница наружная требования СНИП ппб

Если в документах на двери указано, что они собраны по каким-то техническим условиям (ТУ), а не по общепринятым ГОСТам, будьте внимательны. Технические условия разрабатывает сам производитель и к стандартам они имеют лишь отдаленное отношение, следовательно, размеры могут варьироваться в довольно большом диапазоне.

Межкомнатные двери

Если вы живете в квартире или доме с потолками до 2,7 м, то там стандартная высота проема зачастую колеблется в районе 2 м, с допуском в ту или иную сторону порядка 100 мм.

Размеры проёмов в жилых помещениях с высокими потолками могут доходить до 2,3 м. Все, что выше, к примеру арки, уже под общепринятый стандарт не попадает и относится к сфере индивидуальных заказов.

Есть еще один нюанс. Блочные дома, то есть кирпич, шлакоблок, пенобетон и так далее, считаются стабильными. Усадка в таких строениях минимальна и продолжается максимум пару лет. Это значит, что по периметру дверного блока можно оставить зазор в 10 – 15 мм и этого будет вполне достаточно.

Совсем другое дело деревянные дома. К примеру, в бревенчатых срубах усадка дома продолжается минимум 3 года, а если лес плохо высушен, то усадка может идти 7 – 10 лет.

Поэтому над дверной коробкой нужно оставлять зазор не менее 30 – 50 мм. Этот зазор задувается пеной и закрывается наличниками, но если его не будет, раму может перекосить и даже раздавить.

Чтобы подобрать дверь нужно, прежде всего, ориентироваться на размер дверного полотна. Если следовать нашим стандартам, то ширина полотна для межкомнатных дверей начинается от 600 мм и заканчивается 900 мм, градуировка идет с шагом в 10 см.

Кроме этого, до сих пор выпускаются узкие двери для малогабаритных квартир и технических помещений, как правило, их устанавливают на санузлы.

Ширина полотна здесь составляет 550 мм, а высота 1900 мм. В стандарт они вписаны, но особой популярностью не пользуются, соответственно ассортимент там «бедненький».

На кухню и в службы обычно устанавливаются двери с шириной полотна 60 – 70 см, для комнат лучше выбирать полотно шириной 80 – 90 см.

Многие хозяева часто «обжигаются» на импортных дверях. Сказать правду, единый европейский стандарт это красивый миф, дверей он практически не касается. На просторах бывшего Советского Союза и стан соцлагеря порядка больше, здесь весть товар делается по выше упомянутым ГОСТам.

Немцы и испанцы также придерживаются наших стандартов, а вот французы делают двери на 10 мм уже чем у всех, то есть 690 мм, 790 мм и 890 мм.

Солидные итальянские производители больше ориентируются на наш рынок, но их часто подделывают, поэтому не поленитесь, возьмите рулетку и замерьте дверной блок, согласитесь обидно будет заплатить кучу денег за якобы итальянскую вещ, которая потом не войдет или наоборот будет «болтаться» в дверном проеме.

Кроме высоты и ширины дверного проема нужно еще учитывать толщину стен и толщину самих дверей. Стандартная толщина для межкомнатных простенков составляет 75 мм, но если проем сделан в несущей стене, то там толщина может доходить до полуметра и больше.

Максимальная толщина серийного дверного блока составляет 128 мм. В идеале дверь должна монтироваться по центру проема, но на толстых стенах придется устанавливать доборные планки с обеих сторон.

Как вариант, можно установить дверной блок по какому-либо краю и с одной стороны закрыть наличниками, а вместо доборов, с другой стороны обустроить откосы и прикрыть не стыковку самоклеящимся нащельником.

Полотна межкомнатных дверей имеют несколько градаций по толщине:

  • Легкие пустотелые конструкции делаются толщиной от 20, до 40 мм;
  • Стандартные двери из МДФ идут 35 – 40 мм;
  • Деревянные полотна с четвертной выборкой 35 – 45 мм;
  • Полностью натуральное дерево без выборки 45 – 55 мм.

Входные двери

С каждым годом размер проема под входную дверь все дальше уходит от фиксированных стандартов. И если владельцы городских квартир вынуждены подстраиваться под готовый проем, то в частных домах у каждого хозяина свои взгляды, ведь зачастую входная дверь делается под конкретный заказ и меняется крайне редко.

Если говорить о стандартах, то высота здесь ничем не отличается от межкомнатного варианта, то есть от 2000 мм, до 2300 мм.

А вот минимальная ширина дверного проема для входной двери стартует от 900 мм. Исключение делается только для деревянных полотен, которые могут быть 800 мм.

Но входные двери бывают не только для квартир или домов, существуют еще двери для подъездов, офисов, небольших магазинов и т.д. В этих случаях ширина проема может быть непредсказуемой, но и здесь есть выход.

По стандарту минимум у выбранной вами входной двери не может быть менее 80 см, максимум для одностворчатых конструкций 90 см.

Если проем шире, то дальше идут двустворчатые конструкции. Они в свою очередь бывают равно-размерными и не равно-размерными или как их еще называют «полуторные».

Равно-размерные конструкции, то есть те двери, где оба полотна одинакового размера, чаще устанавливают на широкие проемы административных зданий, для подъездов и частных домов обычно выбирают полуторки, но и у них есть своя стандартизация:

(Ширина основной створки + ширина вспомогательной створки)

  • 800 мм + 300 мм;
  • 800 мм + 400 мм;
  • 800 мм + 800 мм;
  • 900 мм + 500 мм;
  • 900 мм + 900 мм.

Как все выглядит на практике

При установке дверей есть 3 основных вопроса:

  1. Как двери будут установлены;
  2. Какого размера должен быть дверной блок;
  3. Какая фурнитура и комплектующие нужны.

Входные двери для квартир и частных домов в нашей стране ставятся только распашные. Межкомнатные еще бывают складными и раздвижными. Кроме того двери могут открываться направо или налево.

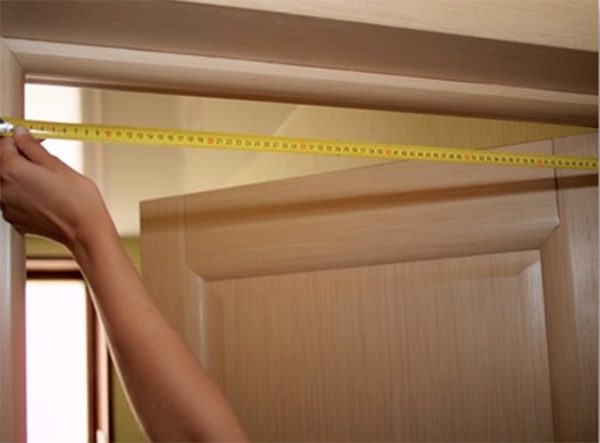

Замер дверного проема выполняется по определенным правилам, так ширина и высота замеряется минимум в 3 точках и выбирается самое меньшее значение, а глубина (толщина стены) замеряется минимум в 6 точках и выбирается самое большее значение.

По правилам ширина дверного проема должна быть больше ширины дверного полотна на 60 – 100 мм, а высота больше на 60 – 80 мм.

Здесь многое зависит от толщины планок коробки. Так коробка из МДФ в среднем имеет толщину порядка 25 мм, а деревянные косяки могут достигать 50 мм.

Между полотном и коробом на входных дверях по периметру оставляется зазор 5 мм. На межкомнатных дверях без порожка сверху и по бокам оставляется 3 мм, а зазор между полотном и уровнем чистового пола делается 20 мм.

Вне зависимости монтируете вы входные или межкомнатные двери, зазор между коробом и проемом должен быть не менее 10 мм.

В этот зазор задувается монтажная пена и если конструкции дома дадут усадку, пена все компенсирует и вы этого даже не заметите. В противном случае короб может перекосить, и дверь заклинит.

Для примера мы возьмем дверное полотно для кухни шириной 70 см и высотой 2 м, толщина планок короба пусть будет 25 мм. При таких параметрах нам нужно прибавить со всех сторон минимальные допуски:

  1. Чтобы получить внутреннюю высоту короба до верхней перекладины, мы к высоте полотна прибавляем 20 мм нижнего зазора и 3 мм сверху. Плюс толщина планки короба 25 мм и минимальный зазор между коробом и проемом 10 мм. Итого получаем 2000 + 20 + 3 + 25 + 10 = 2058 мм. (высота дверного проема);
  2. Ширина высчитывается аналогично. В нашем случае к 700 мм дверного полотна нужно прибавить зазор 3 мм между коробом и дверью, плюс 25 мм стойка короба, плюс 10 мм монтажный зазор. Но не забывайте, что вертикальных стоек у короба 2, соответственно все эти данные умножаются на 2. Итого: 700 + (3 + 25 + 10) х 2 = 776 мм;
  3. Путем нехитрых арифметических вычислений мы получили, что для кухонной двери размером 2000х700 мм, на нужен дверной проем от 2058х776 мм.

Вывод

Мы поведали об основных стандартах и допусках, но не забывайте, что для блочных и деревянных домов стандарты остаются теми же, а вот допуски отличаются. Для примера можете просмотреть материал о правилах установки входных дверей в деревянном доме.

Ширина дверных проемов СНИП

БЛОКИ ДВЕРНЫЕ ДЕРЕВЯННЫЕ И КОМБИНИРОВАННЫЕ

Общие технические условия

Wooden and composite doors. General specifications

Дата введения 2017-07-01

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Национальной ассоциацией дверной индустрии (НАДИ) и Частным учреждением «Центр по сертификации оконной и дверной техники»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Минэкономики Республики Армения

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2016 г. N 1734-ст межгосударственный стандарт ГОСТ 475-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.

5 Настоящий стандарт соответствует в части технических требований и методов испытаний следующим европейским стандартам:

— EN 14351-1:2006+А1:2010* «Окна и двери. Стандарт на продукцию, технические характеристики. Часть 1. Окна и наружные наземные дверные проемы без характеристик огнестойкости и/или дымопропускаемости» («Windows and doors — Product standard, performance characteristics — Part 1: Windows and external pedestrian door sets without resistance to fire and/or smoke leakage characteristics», NEQ);

Читайте также  Размещение планов эвакуации требования

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

— prEN 14351-2 «Окна и двери. Стандарт на продукцию. Технические характеристики. Часть 2. Внутренние дверные блоки без характеристик огнестойкости и/или дымопропускаемости» («Windows and doors — Product standard, performance characteristics — Part 2: Internal pedestrian doorsets without resistance to fire and/or smoke leakage characteristics», NEQ);

— EN 1191:2012 «Окна и двери. Сопротивление повторному открыванию и закрыванию. Метод испытания» («Windows and doors — Resistance to repeated opening and closing — Test method», NEQ);

— EN 1192:1999 «Двери. Классификация по требованиям к механической прочности» («Doors — Classification of strength requirements», NEQ);

— EN 12217:2003 «Двери. Усилия при открывании и закрывании. Требования и классификация» «Doors — Operating forces — Requirements and classification», NEQ);

— EN 12400:2002 «Окна и входные двери. Механическая прочность. Требования и классификация» («Windows and pedestrian doors — Mechanical durability — Requirements and classification», NEQ);

— EN 12046-2:2000 «Усилия при открывании и закрывании. Метод испытания. Часть 2. Двери» («Operating forces — Test method — Part 2: Doors», NEQ)

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на наружные и внутренние дверные блоки для зданий и сооружений различного назначения, изготовленные из древесных материалов, а также на комбинированные дверные блоки, в которых кроме древесных используются другие конструкционные материалы (металл, стекло, полимерные материалы и др.).

Настоящий стандарт устанавливает общие технические требования к дверям, в том числе механические и теплофизические характеристики, требования к материалам и комплектующим изделиям.

Настоящий стандарт не распространяется на специальные двери, на двери для уникальных и реставрируемых зданий и сооружений, а также на лазы для прохода на крышу и в помещения технического назначения, люки для прохода в подвалы, чердаки и на плоские крыши.

Настоящий стандарт может быть применен для целей сертификации изделий.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9.031-74 Единая система защиты от коррозии и старения. Покрытия анодно-окисные полуфабрикатов из алюминия и его сплавов. Общие требования и методы контроля

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.402-2004 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию

ГОСТ 99-96 Шпон лущеный. Технические условия

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 538-2014 Изделия замочные и скобяные. Общие технические условия

ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения

ГОСТ 2695-83 Пиломатериалы лиственных пород. Технические условия

ГОСТ 2977-82 Шпон строганый. Технические условия

ГОСТ 3916.1-96 Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия

ГОСТ 3916.2-96 Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия

ГОСТ 4598-86 Плиты древесноволокнистые. Технические условия

ГОСТ 5088-2005 Петли для оконных и дверных блоков. Технические условия

ГОСТ 5089-2011 Замки, защелки, механизмы цилиндровые. Технические условия

ГОСТ 7016-2013 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности

ГОСТ 7481-2013 Стекло армированное. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 8242-88 Детали профильные из древесины и древесных материалов для строительства. Технические условия

ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия

ГОСТ 8904-2014 Плиты древесноволокнистые твердые с лакокрасочным покрытием. Технические условия

ГОСТ 9330-76 Основные соединения деталей из древесины и древесных материалов. Типы и размеры

ГОСТ 9416-83 Уровни строительные. Технические условия

ГОСТ 9825-73 Материалы лакокрасочные. Термины, определения и обозначения

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия

ГОСТ 10632-2014 Плиты древесно-стружечные. Технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15867-79 Детали и изделия из древесины и древесных материалов. Метод определения прочности клеевого соединения на неравномерный отрыв облицовочных материалов

ГОСТ 19414-90 Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям

ГОСТ 21778-81 Система обеспечения точности геометрических параметров в строительстве. Основные положения

ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 21780-2006 Система обеспечения точности геометрических параметров в строительстве. Расчет точности

ГОСТ 22233-2001 Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций. Технические условия

ГОСТ 24033-80 Окна и балконные двери деревянные. Методы механических испытаний

ГОСТ 24404-80 Изделия из древесины и древесных материалов. Покрытия лакокрасочные. Классификация и обозначения

ГОСТ 24866-2014 Стеклопакеты клееные. Технические условия

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 26602.1-99 Блоки оконные и дверные. Методы определения сопротивления теплопередаче

ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости

ГОСТ 26602.3-2016 Блоки оконные и дверные. Метод определения звукоизоляции

ГОСТ 26602.5-2001 Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке

ГОСТ 26892-86 Двери деревянные. Метод испытания на сопротивление ударной нагрузке, действующей в направлении открывания

ГОСТ 27326-87 Детали и изделия из древесины и древесных материалов. Методы определения твердости защитно-декоративных покрытий царапанием

ГОСТ 27820-88 Детали и изделия из древесины и древесных материалов. Метод определения стойкости защитно-декоративных покрытий к истиранию

ГОСТ 28786-90 Двери деревянные. Метод определения сопротивления воздействию климатических факторов

ГОСТ 30698-2014 Стекло закаленное. Технические условия

ГОСТ 30777-2012 Устройства поворотные, откидные, поворотно-откидные, раздвижные для оконных и балконных дверных блоков. Технические условия

Размеры дверного проема для межкомнатных дверей

Размеры дверей и дверных проемов — одни из самых важных габаритов, закладываемых в план строительства или капитального ремонта жилого здания. Требования к этим параметрам регламентированы ГОСТом 6629-88, в котором представлены следующие габариты проемов под одно-и двустворчатые двери:

Ширина проемов должна составлять:

  • 0,7 — 0,9 м (при шаге 1 м) и 1,2 м — для однопольных дверных полотен;
  • 1,3 м, 1,5 м и 1,9 м — для двупольных дверей.

Показатели высоты дверных проемов в стандартном варианте составляют 2,1 м и 2,3 м (минимальные величины должны быть не меньше 2,071 м и 2,271 м).

Также допускается отклонение по ширине проема на 0,20-0,25 м в меньшую сторону.

Соблюдение этих требований позволяет избежать дополнительных расходов на заказ дверей по индивидуальным размерам и снизить вероятность проблем с установкой дверных коробок и полотен в нестандартный дверной проем.

Подбор межкомнатных дверей

Минимальные размеры межкомнатных дверей также приведены в ГОСТ 6629-88. Ширина дверного полотна будет зависеть от типа помещения:

  • санузел, ванная, кладовая — 0,6 м;
  • кухня — 0,7 м;
  • жилая комната — 0,8 м.

Проем должен превышать по ширине дверное полотно минимум на 30 см (оптимально — на 70 см).

Чтобы облегчить выбор двери, мы приводим таблицу соответствия размеров дверного полотна и проемов.

от 630 до 650

от 2060 до 2090

При этом размеры дверей в помещения, где находится газотехническое оборудование (кухни, ванные, бойлерные), не могут быть уменьшены, поскольку соответствие этих габаритов нормативам контролируется службой пожарной безопасности.

Величина дверей может быть увеличена до размеров проема путем установки двупольного дверного полотна, раздвижной или складной двери.

Правила замера дверных проемов

Размеры дверных проемов для подбора межкомнатных дверей снимаются при помощи рулетки. Высота замеряется по косякам, ширина — вверху и внизу, с отступом от пола и притолоки 0,3-0,5 м. Все полученные результаты фиксируются на схеме дверного проема, с одновременным выявлением несоответствий измерений проектным данным.

Для уточнения отклонений по вертикальным поверхностям можно воспользоваться пузырьковым уровнем, нивелиром или отвесом.

В зависимости от того, в какую сторону отклоняются эти размеры, выбирается способ компенсации расхождений.

Как скорректировать размер проема под дверь

Если ширина проема не позволяет нормально расположить и установить в нем дверную группу, то есть не соответствует заданным стандартам, возможно решить возникшую проблему двумя способами:

  • расширить проем до стандартной величины (устранить кривизну или выступ на определенном участке), используя болгарку с диском по камню или другой инструмент. Однако такой способ подойдет только для податливого материала стен;
  • заложить проем, уменьшив его до следующего стандартного значения, кусками кирпича или строительного блока и затем заштукатурить. Также можно применить просушенный и обработанный антисептиком закладной брус, который после установки также оштукатуривается.

Наиболее практичным вариантом установки межкомнатной двери считается готовый блок, состоящий из коробки и полотна. При этом важно помнить, что ширина коробки по внешней стороне должна быть меньше ширины проема на 25-35 мм (оптимальный монтажный зазор).

Этот зазор предусмотрен для предварительного закрепления двери в проеме регулировочными клиньями и монтажной пеной. Однако эта величина будет актуальной для проема, сделанного по требованиям ГОСТ.

Следует учитывать порядок сборки дверных групп. Их монтаж требуется выполнять до начала устройства чистовых полов, поскольку не учтенная толщина напольного покрытия станет серьезной погрешностью в расчетах при выборе двери.

Читайте также  Общие требования пожарной безопасности на производстве

ООО «Компания №1» изготовит межкомнатные двери с требуемыми заказчику эксплуатационными характеристиками. Двери со скрытой коробкой дают возможность реализовать необычные интерьерные решения. Шумоизоляционные двери уместны в офисах, где тишина важна для продуктивной работы персонала. Влагостойкие двери дольше всего прослужат в санузлах и душевых.

Мы предлагаем не только уникальные по дизайну и отделке комплекты дверей, но и весь комплекс услуг по их установке и регулировке.

Ширина дверных проемов СНИП

В статье детально рассматриваются существующие нормативные требования, предъявляемые к дверям и окнам в новой квартире и отклонения от норм, с которыми можно столкнуться.

При передаче готовой квартиры участнику долевого строительства у новосела нередко возникают вопросы относительно комплектации фурнитуры межкомнатных дверей, о качестве изготовления и установки входных металлических дверей, о правильности монтажа оконных и дверных балконных ПВХ-блоков, а также о назначении и степени готовности конструкций остекления балкона или лоджии. И представителям застройщика необходимо квалифицированно и обоснованно ответить на эти вопросы.

Между тем, в большинстве своем, люди, приехавшие принять квартиру, за которую они заплатили немалые деньги, имеют весьма отдаленное представление о том, что и как они должны проверять и смотрят в основном на качество обоев и работоспособность сантехнического оборудования. Есть и другая категория новоселов, которые уверены в том, что им пытаются вручить некачественный товар, и на основании публикаций в интернете, написанных зачастую людьми, имеющими минимальное представление о теме, пытаются найти брак там, где его нет.

Внутриквартирные двери

Осматривая внутриквартирные двери, в т.ч. и двери в туалет и ванную комнату, больше всего задается вопросов о ручках и запирающих устройствах. ГОСТ 6629-88 «Двери деревянные внутренние для жилых и общественных зданий» в п.1.1 выделяет двери типов:

  • Г – с глухими полотнами;
  • О – с остекленными полотнами.

Далее, в п.1.2 документ перечисляет возможные исполнения межкомнатных дверей: «Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок». А в приложении 4, ГОСТ 6629-88 рекомендует устанавливать:

  • для однопольных и двупольных дверей типов О и Г ручки РС100, РС140, РК1, РК2 по ГОСТ 5087-80 «Ручки для окон и дверей. Типы и основные размеры» (в настоящее время действует ГОСТ 5090-2016);
  • для двупольных дверей ручку на одной створке, а на другой – две или одну (для дверей без порогов) задвижку ЗТ по ГОСТ 5087-80 (5090-2016).

Ручки-скобы типа РС представляют собой металлические скобы, а ручки-кнопки РК – односторонние или спаренные сферические ручки диаметром до 70 мм без замков и защелок. Задвижка ЗТ представляет собой шпингалет.

Согласно ГОСТ 6629-88 двери в туалет и ванную комнату запорными устройствами не комплектуются, но в ГОСТ 5090-2016 для этого предусматривается накладная завертка ЗФ-1, хотя об установке их на двери стандартом ничего не сказано. Кроме этого, приложение 4 к ГОСТ 6629-88 носит рекомендательный характер, т.е. двери могут комплектоваться ручками и задвижками, но требовать их обязательной установки невозможно.

Металлические входные двери в квартиру

Требования к входным металлическим дверям приводятся в ГОСТ 31173-2016 «Блоки дверные стальные. Технические условия». Однако и в этом документе обязательных требований не так уж много, в частности неоспоримы:

  • п. 5.2.5 «Провисание дверных полотен в собранном дверном блоке с порогом не должно превышать 2,0 мм на 1,0 м ширины»;
  • п.5.2.6 «Отклонение от прямолинейности кромок дверных полотен и коробок не должно превышать 1,0 мм на 1,0 м длины».

Однако замеры эти необходимо производить обязательно согласно требованиям ГОСТ 26433.1-89 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления». В частности, отклонения от прямолинейности выполняются согласно п. 7 и п. 3 табл.1 приложения 1.

В то же время, наличие двух контуров уплотняющих прокладок, перекрывающих зазор между дверной коробкой и полотном, являются лишь рекомендацией, приведенной в п. 5.1.8, а допускаемые отклонения от вертикали и горизонтали профилей коробок смонтированной двери не более 1,5 мм на 1 м длины и не более 3 мм на всю высоту приводятся в рекомендуемом приложении Г.

Оконные и дверные балконные ПВХ-блоки, остекление балконов и лоджий

Требования к светопрозрачным конструкциям распределены по нескольким действующим стандартам. Сначала необходимо ознакомиться с теми положениями, которые регламентируют безопасность жильцов:

  • ГОСТ 23166−99 «Блоки оконные. Общие технические условия», который «…распространяется на оконные и балконные дверные блоки…из древесины, пластмасс и металлических сплавов для зданий и сооружений различного назначения». П. 5.1.6 «Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии)…»;
  • ГОСТ Р 56926- 2016 «Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия», который распространяется на «элементы заполнения светопроемов помещений квартир, лестничных клеток, коридоров и лифтовых холлов, а также на конструкции наружного остекления балконов и лоджий…». Здесь, в р. 5.3 «Общие требования к характеристикам конструкций балконного остекления» п. 5.3.2.2. регламентирует: «…все створки остекления независимо от типа, располагаемые выше уровня нижнего экрана, должны иметь поворотное, поворотно-откидное открывание внутрь, раздвижное открывание и конструкцию, предусматривающую возможность безопасного периодического обслуживания».

Таким образом, оба стандарта требуют обязательного открывания всех створок, как в окнах, так и в конструкциях остекления балконов или лоджий, поскольку п.5.1.2 ГОСТ Р 5926-2016 гласит: «Человек, осуществляющий обслуживание (мытье стекол вручную без дополнительных специальных приспособлений), должен находиться на полу помещения изнутри и иметь беспрепятственный доступ к светопрозрачному заполнению без риска выпадения наружу».

Немало вопросов у новоселов возникает по обеспечению герметичности ограждения балконов и лоджий. Нередко застройщиком эти конструкции относятся к декоративным, формирующим архитектуру фасада и защищающим лишь от прямого воздействия ветра. Однако п.5.1.5. ГОСТ Р 5926-2016 однозначно определяет, что «Конструкции наружного остекления балконов (лоджий) должны обеспечивать защиту планировочного пространства балкона от проникновения атмосферных осадков», т.е. попадание дождя и снега на остекленный балкон или лоджию недопустимо.

Нормами регламентируются допустимые отклонения относительно как конструкции, так и монтажа оконных и балконных блоков. Требования к заводским допускам приведены в ГОСТ 23166−99 и ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия», причем они повторяются и дублируют друг друга. Так:

  • п. 5.2.3 ГОСТ 23166-99 говорит о том, что: «Отклонение от прямолинейности кромок деталей рамочных элементов не должно превышать 1,0 мм на 1 м длины на любом участке элемента окна», и точно так же звучит п. 5.2.8 ГОСТ 30674-99;
  • п. 5.2.6 ГОСТ 23166-99 формулирует требование: «Провисание (завышение) закрытых открывающихся элементов (створок, полотен, форточек) в изделии не должно превышать 1,5 мм на 1 м ширины» и то же самое говорит п. 5.2.6. ГОСТ 30674-99.

Допуски той же величины, регламентированные ГОСТ 21519-2003 «Блоки оконные из алюминиевых сплавов. Технические условия», можно использовать в отношении ограждений балконов и лоджий с открывающимися створками. При этом в ГОСТ 30674-99 даны конкретные указания на методику определения фактических геометрических отклонений, которые определяются способами, установленными ГОСТ 26433.0 и ГОСТ 26433.1. Эти документы предполагают, в частности:

  • для определения фактических отклонений от прямолинейности кромок изделий использовать поверочную линейку или строительный уровень и набор щупов;
  • величина зазоров под наплавом (допустимая величина указана в табл. 1 ГОСТ 30674-99) определяется только щупами (наплав — выступ профиля оконной створки, перекрывающий зазор в притворе и предназначенный для прижатия прокладок).

ГОСТ 30971−2012 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия» рекомендует размеры минимальных монтажных зазоров между стеной и оконными (балконными) ПВХ-блоками, которые новоселу проверить невозможно. Одновременно с этим, в п. 5.2.4 стандарт регламентирует допустимые отклонения от вертикали и горизонтали смонтированных оконных блоков в 1,5 мм на 1 м длины, но не более 3 мм на высоту всего изделия, замерить которые на этапе приемки вполне реально. Однако самое главное для оконных и балконных ПВХ-блоков — зазор под наплавом и свободное открывание створок, что и следует демонстрировать новоселам в первую очередь.

Однако при передаче новоселу квартиры следует помнить, что согласно п.6 ст. 7 Федерального закона от 30.12.2004 N 214-ФЗ «Об участии в долевом строительстве многоквартирных домов и иных объектов недвижимости и о внесении изменений в некоторые законодательные акты Российской Федерации» участник долевого строительства на протяжении гарантийного срока имеет право обратиться в суд или предъявить застройщику требования, вызванные ненадлежащим качеством переданной ему квартиры.

Гарантийный срок на объект недвижимости (в т.ч. на работы по установке дверей, окон и остекления балконов и лоджий), за исключением инженерного оборудования, составляет на основании п. 5 ст.7 214-ФЗ как минимум 5 лет, а на инженерное оборудование – не менее 3 лет (п. 5.1 ст. 7 214-ФЗ). В то же время гарантийный срок эксплуатации оконных и балконных блоков из профилей ПВХ на основании п. 8.2 ГОСТ Р 56926-2016 и п. 9.3 ГОСТ 30674-99, алюминиевых конструкций ограждения балконов и лоджий на основании п9 ГОСТ 21519-2003, а также стальных дверей в соответствии с п. 9.3 ГОСТ 31173-2016 составляет, при нормальной эксплуатации, три года. Получив подписанный акт приема-передачи квартиры, застройщику не стоит радоваться – в течение трех лет эксплуатации обязательно проявятся все скрытые дефекты окон, дверей и балконных ограждений, а пяти зим вполне хватит, чтобы понять, насколько качественно заделаны примыкания рам к стенам.

Автор: Евгений Фейгин, инженер, г. Красноярск
