Охранно пожарная сигнализация что это такое?

Современные системы охранно-пожарной сигнализации

Комплекс охранно-пожарной сигнализации разрешает выявлять возгорания на ранней стадии. Посредством средств оповещения сотрудники и посетители предприятия узнают об опасности, так же система отправляет сигналы в МЧС. Так купируются риски ущерба имущества и человеческих потерь. Посредством современных технологий охранная и пожарная сигнализация объединяются в единую систему, так расходы на приобретение и установку оборудования оптимизируются. Контроль и мониторинг осуществляются, как с одного центрального пункта, так и с двух независимых постов.

Расширенная функциональность

Охранно-пожарная сигнализация – это система, которая разрешает:

• выявлять возгорания на ранней стадии;
• включение сирены на объекте;
• передача тревожного сигнала в государственные службы;
• обеспечение эвакуации по безопасным маршрутам;
• предотвращение проникновений злоумышленников на объект;
• формирование структуры санкционированного доступа;
• обнаружение времени и места несанкционированных проникновений;
• выявление способа несанкционированного проникновения.

Охранно-пожарная сигнализация: из чего состоит и как работает

Технические средства охранно-пожарной сигнализации – это набор оборудования и устройств, разрешающих сформировать должный уровень безопасности объекта. Их классифицируют по пяти категориям:

1. Техника, обеспечивающая централизованное управление. К этим устройствам можно отнести компьютер и специализированное программное обеспечение. Так формируются упрощенные конфигурации. Расширенные возможности обеспечит специальное оборудование.
2. Оборудование, отвечающее за аккумуляцию и хранение информации, поступающей с охранно-пожарных датчиков и приборов.
3. Сенсорные датчики, которые отслеживают отдельные зоны объекта. Они контролируют параметры среды или происходящее на участках. В случае если характеристики достигают установленных значений, детекторы незамедлительно реагируют.
4. Исполнительные устройства должны принимать определенные меры, чтобы устранить возгорание или предотвратить несанкционированное проникновение. Это приборы, включающие сигналы тревоги, передающие сообщения в государственные службы, блокирующие входы и другие.
5. Коммутационные устройства объединяют все технические средства в единую структуру, именно они обеспечивают передачу информации и сигналов от ЦП к периферии, и обратно.

Важно! Все технические средства должны легко взаимодействовать между собой, то есть соответствовать по характеристикам. Практика показывает, что лучше приобретать полный набор оборудования и устройств от одного производителя, желательно одного модельного ряда.

Типы систем пожарной сигнализации

Система охранно-пожарной сигнализации – это лишь общее название комплектов оборудования. На сегодняшний день производители предлагают самые разнообразные решения, основанные на реализации различных технологий: от упрощенных конфигураций до инновационных расширенных структур. Для современных систем охранно-пожарной сигнализации предлагается такая базовая классификация:

• адресные;
• неадресные;
• опросные адресные;
• опросные неадресные;
• комбинированные.

Кроме этого, есть различия устройств по принципу действия:

• световые;
• ультразвуковые;
• вибрационные;
• радиоволновые;
• инфракрасные;
• акустические;
• комбинированные.

Датчики пожаро-охранной сигнализации различают по распознаванию:

• задымление;
• загазованность;
• изменения температуры в помещении;
• появление огня;
• мультифункциональные, реагирующие на все четыре признака пожара.

Извещатели охранно-пожарной сигнализации оповещают о таких событиях:

• изменение дистанции между магнитами и герконами на дверях и окнах;
• механический удар по предметам или их повреждение от удара;
• любые движение в зоне прямой видимости датчика;
• прикосновение к охраняемому объекту или приближение к нему.

Так же существует классификация по размещению:

• для установки в здании;
• для установки вне помещений;
• комбинированные структуры.

По способу связи ОПС бывают:

• проводными;
• беспроводными.

Даже самая качественная и высокотехнологичная ОПС не всегда эффективна на конкретном объекте. Выбор оборудования должен осуществляться только в соответствии с особенностями площадки.

Проектирование

Для того чтобы охранно-пожарные системы были максимально функциональны и обеспечивали идеальную защиту объекта нужно предварительно создавать проект. В нем нужно предусмотреть такие параметры:

• выбор типа системы и ее структуры – это самый важный вопрос, от его грамотного решения зависит безопасность площадки;
• расчет количества охранных и пожарных детекторов по видам;
• определение обязательности установки на конкретном объекте дополнительных сенсоров, приборов и датчиков, так, чтобы исключить «слепые зоны»;
• выбор видов соединений между ЦП, определяющими и исполняющими устройствами, и их технических характеристик;
• выбор оборудования для центрального пункта, куда будет приходить информация, и откуда передаваться сигналы на исполняющие устройства и в государственные службы;
• выбор оптимальных источников питания для техники основных и резервных, так, чтобы системы охранно-пожарного информирования работали бесперебойно и эффективно.

Следует понимать, что в процессе проектирования нужно закладывать технологический запас во все компоненты структуры. Оптимальным показателем будут 25%.

Разработкой проекта должны заниматься специалисты, поскольку документация представляется в контролирующие органы. В работе учитываются множества аспектов, в том числе отраслевые особенности предприятия, площади помещения, характеристики материалов, параметры продукции, и многое другое.

Установка охранно-пожарной сигнализации: как провести монтаж правильно

Монтаж пожаро-охранной сигнализации имеют право выполнять только специалисты с должными квалификациями и допусками. Компания-подрядчик обязана иметь лицензию. Мероприятия строго регламентируются устанавливающими документами:

• ГОСТ Р53325.2009;
• НПБ 88-01;
• СП5.13130-2009 и другими нормативными актами, они опубликованы на сайте пожарных в полном объеме.

Особенностью российских документов является наличие исключительно теоретических требований. Для практической реализации отечественные предприятия используют зарубежные стандарты, например, английский норматив BS-5839 разрешает точно определять места размещения чувствительных элементов, благодаря возможности моделирования ситуаций.

Техническое обслуживание охранно-пожарной сигнализации

Охранная и пожарная сигнализация, интегрированная в единую систему, должна регулярно обследоваться с периодичностью:

• 1 раз в месяц;
• 1 раз в квартал;
• 1 раз в год.

В ходе проверки системы охранной и пожарной сигнализации в обязательном порядке проводятся следующие мероприятия:

• осмотр всех компонентов с целью выявления повреждений;
• проверка эффективности программного обеспечения;
• тестирование приборами компонентов системы на предмет функциональности и соответствия;
• проверка установок приборов и их корректировка;
• прочистка всех элементов системы охранной пожарной и охранно-пожарной сигнализации от загрязнений;
• проверка срабатываний чувствительных приборов;
• проверка срабатываний исполнительных устройств;
• осмотр и тестирование проводки на целостность;
• проверка центрального пункта на предмет приема и передачи сигналов;
• исследование работоспособности и заряда источников питания, как основного, так и резервного;
• проведение инструктажа с ответственными лицами предприятия;
• составление акта осмотра и передача его руководству предприятия;
• внесение записи в журнал проверок.

Гарантийное обслуживание проводится бесплатно компанией, установившей оборудование на объекте. Для проведения постгарантийных работ нужно заключать дополнительные соглашения. Стоимость осмотров и обслуживания снижаются в случае, если предприятие заключает долгосрочные контракты с профильной компанией.

Следует понимать, что техосмотры разрешают содержать оборудование работоспособным и эффективным. В случае выявления неполадок или при чрезвычайных происшествиях, документы о проведения регламентных работ станут доказательствами ответственности руководства. При их отсутствии наказания для должностных лиц предусмотрены весьма серьезные, в том числе по статье 219 УК РФ.

Внимание! Одной из наиболее эффективных и современных систем охранно-пожарной сигнализации пользователями признан «Болид». Это комплекс сложнейших технических средств, которые разрешают обеспечить идеальную защищенность объекта.

Охранно-пожарные системы: современные решения интеграции устройств

ОПС отличаются друг от друга по составу, этот фактор зависит от задач, которые она должна решать на конкретной площадке. Интеграция выполняется по различным схемам. Максимально востребован на практике метод привязки зон охранной и пожарной сигнализации к видеонаблюдению. Камеры не только фиксируют несанкционированное проникновение на территорию или в помещения, но и регистрируют появление пламени. Дежурные на центральном пульте не только получат тревожный сигнал, но и могут видеть характер и силу возгорания.

Например, сотрудник при выходе из помещения забыл плотно закрыть окно, и на пост постоянно приходит тревожный сигнал. Включив видеокамеру дежурный сможет локализовать проблему и устранить ее самостоятельно, а не вызывать наряд полиции.

Второй способ, получивший наибольшее распространение – это интеграция ОПС и систем контроля и управления доступом. К примеру, магнитно-контактные датчики контролируют состояние дверей, а карта сотрудника – на какое-то время снимает объект с охраны. Такие алгоритмы уже имеют готовые технические решения, и встраиваются в систему, как дополнительные модули. Эти и аналогические устройства подбираются для объекта на этапе проектирования с учетом задач, которые поставил заказчик.

Обучение пожарно-техническому минимуму в организации по программам ПТМ

Как уже было сказано выше, кроме регулярного технического обслуживания системы управления охранно-пожарной сигнализацией и ее компонентов, на предприятии должны проводиться инструктажи. Тематику обучения можно принципиально разделить на три основные темы:

• правила эксплуатации технических средства систем безопасности;
• правила обращения с техническими средствами;
• правила поведения в условиях чрезвычайной ситуации.

Эта мера так же является средством поддержания оборудования в рабочем состоянии, поскольку техника используется человеком. Неумелая эксплуатация может вывести ее из строя, и в ответственный момент — при проникновении в здание злоумышленников или возгорании, оборудование не сможет своевременно предупредить о ЧП. Так, ежемесячный инструктаж поддержит внимание сотрудников к этому вопросу на должном уровне. Сведения об обучении персонала так же нужно фиксировать в журнале учета.

Охранная и пожарная сигнализация: понятие и ее задачи

Интегрированной системой, которая включает системы пожарной и охранной сигнализации, называется пожарно-охранной системой. Данная система приобретает большую популярность на сегодняшний день. Чаще всего система является частью интегрированного охранного комплекса. Основная функция охранно-пожарной сигнализации предусмотрена ГОСТом 2642-84. Основным ее заданием является получение, обрабатывание и передача в установленном порядке информации о возникшем на охраняемом объекте возгорании и пожаре или проникновении на него посторонних людей.

Основные функции охранно-пожарной системы это:

• контроль за состоянием территории на протяжении суток;
• обнаружение даже малейшего возгорания на объекте;
• определение точного места возгорания или проникновения злоумышленников;
• информация должна предоставляться в понятной форме;
• реагирование на попытки взлома и поломки системы;
• реагирование на неисправности устройства обнаружения.

Охранно-пожарная сигнализация является непростой системой, имеет достаточно большую стоимость, но согласно отзывам потребителей и проведенным опытам, является единственным надежным электронным устройством защиты.

Современная охранная аппаратура включает в себя несколько подсистем, которые зависят от исполнительных функций:

• охранная – устройство реагирует на любое внешнее проникновение;
• пожарная – устройства реагирует на возникновение любых признаков пожара;
• тревожная – устройство вызывает необходимую помощь, если появляется сигнал неожиданного нападения;
• аварийная – устройство подает сигнал при возникновении некоторых аварийных ситуаций: утечка газа, прорыв воды, перелив воды и т.д.

Каждая подсистема имеет свои строго установленные цели. Все подсистемы объединены в одну систему безопасности путем интегрирования друг с другом.

Из чего состоит сигнализация, обеспечивающая защиту от пожаров и кражи

Составляющими системы контроля за пожаром и злоумышленниками являются:

• датчики, которые являются приемниками сигнала опасности;
• аппаратура, которая принимает сигнал опасности;
• элементы, которые оповещают об возникшей опасности
• установки связи;
• автономный элемент питания (генератор, аккумулятор);
• программы, которые обеспечивают корректную работу устройства.

Принцип работы сигнализации

Принцип работы охранно-пожарной сигнализации очень прост. Основными приемниками информации о пожаре, проникновении воров или недоброжелателей становятся датчики. О возгорании или нападении сенсорные механизмы передают информацию на контрольную панель, которая отвечает за сбор данных, а в более сложных интегрированных системах передача информации происходит на пульт управления. Как только информация проходит в пункт назначение, программное обеспечение запускает систему для реагирования.

Само реагирование зависит от оборудования системы. Если сигнализация дополнена СКУД, то благодаря передачи информации, замки, ворота, турникеты начинают реагировать на сигнал. Во время пожара открываются дополнительные эвакуационные двери для избегания препятствия для покидания людьми опасной зоны.

Если система оборудована программой автоматического тушения возгорания, то при опасности она обязательно срабатывает совместно с функцией удаления дыма. Важно при работе пожарной сигнализации блокирования работы электропитания, что защищает от дополнительной опасности.

При проникновении воров и получении об этом сигнала, система запускает свою программу защиты в зависимости от типа сигнализации.

Разновидность охранно-пожарных систем

Рынок современной аппаратуры представляет разнообразие выбора охранно-пожарной сигнализации. На выбор потребителей предоставлены системы с упрощенной программой охраны, системы с дополнительными датчиками контроля норм окружающей среды, которые реагируют на переизбыток газа, протечку воды, уровня температуры или влажности.

Основное распределение сигнализации происходит на:

• Неадресные;
• Адресные;
• Адресные опросные;
• Неопросные адресные;
• Комбинированные.

Эта классификация происходит на основании отличий в принципе действия сигнализации.

По принципу действия извещателей опасности делятся на:

• ультразвуковые;
• извещатели светом;
• извещатели вибрацией;
• радиоволновые;
• акустические;
• инфракрасные;
• комбинированные.

В пожарной системе устанавливаются датчики такого типа:

• реагирующие на дым;
• реагирующие на температуру в помещении;
• реагирующие на пламя;
• реагирующие на газ;
• мультисенсорные, которые включают реагирование на 4 признака пожара;

Все датчики отличаются друг от друга, имеют разную степень чувствительности и скорость реакции.

В охранной системе известны извещатели таких типов:

• датчики, которые реагируют на изменения расстояния между магнитом на дверях (окнах) и герконом;
• извещатели, которые реагируют на удар или повреждения поверхности;
• датчики, которые реагируют на любые движения внутри объекта охраны;
• извещатели, которые реагируют на приближение или прикосновения к объекту охраны.

По способу реакции на ту или иную проблему датчики делятся на активные и пассивные.

По месту расположения сигнализации выделяют:

• Внутреннюю;
• Внешнюю;
• Комбинированную.

Существует подразделение системы в зависимости от укомплектованных датчиков:

1. По способу получения информации выделяют: аналоговые и пороговые;
2. По расположения датчиков относительно помещения: внутренние и внешние;
3. По способу реагирования на изменения в пространстве: линейные, поверхностные, объемные;
4. В зависимости от реагирования на индивидуальные предметы: локальные и точечные;
5. По фактору действия: тепловые, световые, ручные, комбинированные, ионизационные;
6. В зависимости от физического воздействия: замыкающие, емкостные, радиолучевые, сейсмические.

Результат работы системы

Благодаря деятельности охранно-пожарной сигнализации множество объектов защищены от внезапного нападения, проникновения, аварий и пожаров. Согласно статистическим данным несанкционированного вторжения на объекты в нашей стране данная система является самой безопасной. Достаточно проанализировать статистику, чтобы понять важность сигнализации:

• 50% и более процентов несанкционированного проникновения на объекты, которые имеют свободный доступ работающего персонала и приходящих клиентов;
• Около 25 % территорий были объектами незаконного проникновения, при этом были оборудованы механическими элементами защиты;
• 20 % защищенных пропускной системой объектов были подвержены незаконному проникновению;
• 5 % территорий, оборудованных сложными электронными системами защиты, были подвержены незаконным действиям злоумышленников.

Руководители должны беспокоиться об охране своих объектов и обеспечении высокого уровня надежности путем организации многоуровневой системы защиты.

Датчики сигнализации устанавливаются в этом случае несколькими уровнями:

• по наружному периметру территории;
• на окнах и дверях;
• во внутренних помещениях;
• на объектах, которые считаются самыми важными на охраняемой территории: сейфах, шкафах, ящиках.

Каждый пункт установки датчиков должен быть подключен к своей отдельной ячейке прибора, который контролирует сигнал с датчика и реагирует на него. Это позволяет избежать обход злоумышленником отдельной точки, а также получить своевременный сигнал о самых первых признаков пожара, нападения или аварийной ситуации.

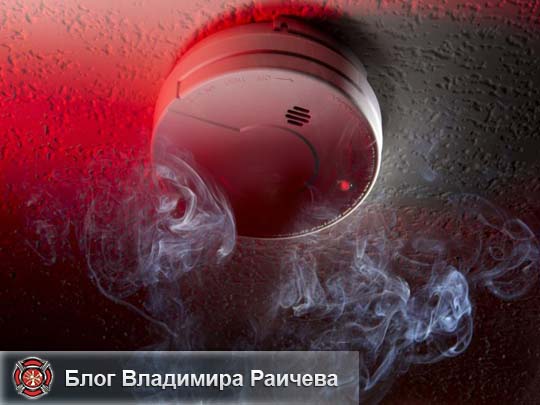

Что такое охранно пожарная сигнализация, из чего она состоит и как работает

Здравствуйте уважаемые, читатели моего блога! Хотел бы сегодня поднять тему: Что такое охранно пожарная сигнализация? Понадобилось установить знакомым и выяснилось вдруг, что грамотных специалистов в этой отрасли мало, так сказать кадровый голод. Поэтому хочу предложить разобраться вместе, начав с азов

Что же такое ОПС

В наш век развития технологий, охранников сидящих и разгадывающих кроссворды видно все реже, на смену им приходит, ставшие уже популярными технические приборы.

Владельцы предприятий и фирм на сегодняшний день выбирают установку пожарно-охранной сигнализации. Она предотвращает незаконное вторжение на охраняемую территорию, помогает в своевременном обнаружении возгорания, многие системы снабжены опцией автоматического пожаротушения.

Какие они, пожарно-охранные сигнализации?

• Аналоговые, не адресные. Охраняемый объект разделяется на участки прокладкой отдельных шлейфов, ставится несколько датчиков, при срабатывании всего одного датчика передается сигнал тревоги по сему шлейфу.
  Система не сложная, но трудоемкая, ведь при ее установке нужно проложить большое количество шлейфов. Стоимость не велика. Подходит для любых видов объектов, но часто возникают ложные срабатывания.
• Адресные не опросные. Монтируются адресные датчики на одном шлейфе. Используются такие системы как дополнительные, для возможности передачи адреса сработавшего извещателя.
• Адресные опросные проводят опрос датчиков, обеспечивают контроль работы датчиков. В такой системе можно использовать сложный способ обработки информации. Ложных срабатываний почти не бывает.
• Комбинированные. Самыми интересными являются комбинированные адресно-аналоговые системы. Извещатели этой системы способны измерять задымленность или температуру, сигнал формируется при обработке данных.
  Эти системы способны управлять и максимально быстро принимать решения. При применении этих систем можно вносить изменения в уже существующую систему, при расширении объекта.

Составляющие сигнализации

1. Датчики, т.е. тревожные извещатели, от набора характеристик зависит и функциональность сигнализации.
2. Приемно-контрольные приборы, именно они получают сигнал от датчиков и начинают управление в простых сигнализациях это включение, выключение датчиков, а в сложных управление идет с помощью компьютеров. Проще говоря, передают сигнал исполнительному устройству.
3. Исполнительное устройство обеспечивает действия которые необходимы при получении того или иного сигнала, например при получении сигнала оповещения устройство включает систему пожаротушения.

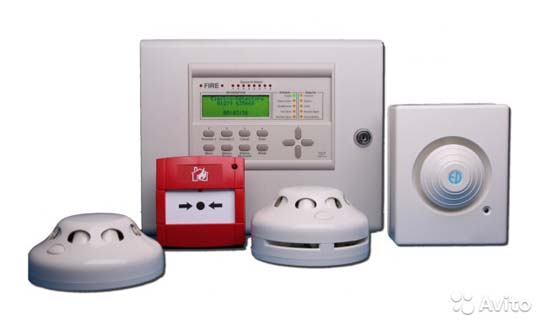

Датчики

Определяющим звеном в эффективной работе всей системы являются, конечно же, датчики и места их установки. Датчики являются приборами, которые реагируют на изменение условий внешней среды.

Они делятся на линейные или поверхностные для контроля периметров зданий или территорий, локальные или точечные для контроля отдельных предметов.

По принципу работы специалисты также выделяют активные и пассивные датчики.

• Активные генерируют сигнал и контролируют стабильность его параметров.
• Пассивные реагируют на изменения внешней среды задымленность или повышение температуры или появление звуков, например звук разбитого стекла.

В охранно-пожарной системе при монтаже устанавливают пожарные датчики, такие как тепловые, дымовые; и охранные датчики, такие как звуковые, инфракрасные и микроволновые.

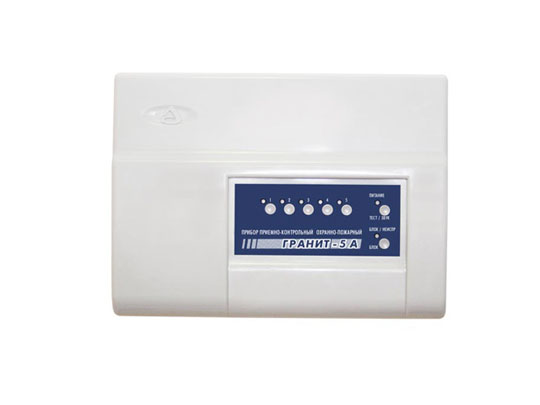

Приемно-контрольная панель

Этот прибор обеспечивает извещатели питанием, анализирует их показания, определяет реакцию системы на тревожную ситуацию.

Приемно-контрольные панели отличаются друг о друга по информационной емкости (количеству подключаемых шлейфов). Существуют панели с разными функциональными возможностями. Изготавливаются для больших помещений, офисов или квартир.

Приемно-контрольные панели подразделяются на:

• Безадресные регистрируют тревогу.
• Адресно-цифровые определяют место тревоги, с точностью до извещателя.
• Адресно-аналоговые регистрируют место тревоги и значение параметра.

Все охранно-пожарные сигнализации снабжены световыми или звуковыми датчиками, они включаются по сигналу приемно-контрольной панели. Служат для оповещения людей, находящихся в здании, о чрезвычайной ситуации или служат для отпугивания злоумышленников.

Установка и обслуживание охранно-пожарной сигнализации

Вот так работает система пожарно-охранной сигнализации. Конечно же, нам с Вами стало понятно, что этим должны заняться профессионалы? С чего же начать, как найти достойных специалистов? Давайте разбираться.

Прежде всего, ищем организацию, у которой, рекомендую Вам проверить наличие и срок действия лицензии выданной Министерством РФ по делам гражданской обороны, чрезвычайных ситуациях и ликвидации последствий стихийных бедствий.

Лицензия должна быть выдана на осуществление работ по монтажу, техническому обслуживанию и ремонту средств обеспечения пожарной безопасности зданий и сооружений.

Если Вы найдете профессионалов своего дела, то дальше уже не о чем волноваться. Они должны разработать проект, в котором будут оговорены типы и количество извещателей, расстояние между ними. А если вам не повезет, то может получиться и вот так:

Проект составляется на основании действующих норм (особенно строго нормы оговорены для пожарной сигнализации). Хочу заметить что, при установке пожарно-охранной сигнализации стоимость ее будет ниже, чем установка двух систем по отдельности.

Монтаж и даже послегарантийное обслуживание так же нужно оговорить заранее. Важной деталью является ежемесячная проверка оборудования, по нормам для пожарной сигнализации, поэтому необходимо заключить договор о техническом обслуживании.

Хорошая работа такой организации обеспечивает безопасность, поэтому к их работе нужно отнестись очень внимательно и досконально. Изучив этот вопрос самостоятельно.

Хочу обратиться с просьбой, давайте разберем, этот вопрос подробнее пишите, пожалуйста, комментарии, задавайте вопросы, поможем друг другу, делитесь жизненным опытом, если статья, показалась Вам интересной, расскажите о ней друзьям. До новых встреч, пока-пока!

Понравилась статья?
Поделись с друзьями в соцсетях:

Чем отличается охранно-пожарная сигнализация от охранной и пожарной по отдельности

Главная / Блог / Чем отличается охранно-пожарная сигнализация от охранной и пожарной по отдельности

Чем отличается охранно-пожарная сигнализация от охранной и пожарной по отдельности

Чем отличается охранно-пожарная сигнализация от охранной и пожарной по отдельности

В этой статье мы рассмотрим основные сходства и различия между охранно-пожарной сигнализацией (ОПС) и отдельными системами охранной и пожарной сигнализации.

У охранной и пожарной сигнализации похожая структура, способы обработки и передачи информации и оповещения в случае угроз. По этой причине данные системы в ряде случаев объединялись в одну – ОПС, охранно-пожарную сигнализацию, что позволяло удешевлять стоимость реализации этих основных систем безопасности зданий. Но стоит отметить, что сегодня это встречается крайне редко.

Прежде всего, стоит отметить, что конфигурация и характеристики систем безопасности определяются проектной документацией, строительными нормами и правилами и зависят от типа и назначения объекта. Очевидно, что требования к охранной сигнализации будут разными для разных типов объектов, например, для обычного административного здания и для банка. Для каждого типа объекта на этапе проектирования разрабатывается оптимальная конфигурация систем безопасности, с учетом всех требований действующего законодательства. В соответствии с требованиями Технического задания разрабатывается проектная документация. В процессе проектирования охранной и пожарной сигнализаций выбирается оборудование, материалы и комплектующие, оптимальные с точки зрения конфигурации, функций и стоимости. Проектирование каждой из этих систем чаще всего выполняется отдельно.

При этом пожарная сигнализация является обязательной для использования, и она регламентируется строительным законодательством и нормами. Монтаж АПС должен производиться с использованием определённых материалов, обязательно по проекту, заранее разработанному организацией с лицензией. Также с автоматической пожарной сигнализацией всегда взаимосвязана система оповещения и управления эвакуацией (СОУЭ), к которой предъявляются такие же требования, как к АПС. Эти системы интегрированы друг с другом в части оборудования. И при пожаре выполняют совместные функции, регламентируемые нормами.

Охранная сигнализация разрабатывается и монтируется по желанию заказчика, аналогично системам видеонаблюдения или СКУД, и определяется требованиями и бюджетом заказчика и возможностями подрядчика.

В общем случае эти системы выполняют следующие функции.
Охранная:

• Оповещение, при помощи сигналов или сообщений, о попытке проникновения на охраняемый объект.
• Запись событий, включая факт, время и место нарушения.
• При работе совместно с видеонаблюдением – запись видео с места событий.

Пожарная:

• Обнаружение задымления или возгорания на охраняемой территории.
• Подача сигналов в системы дымоудаления, пожаротушения, оповещения, эвакуации, на пульт дежурному.

Они должны обеспечивать мгновенное реагирование на угрозы проникновения либо возгорания и задымления.

Варианты конфигурации охранной и пожарной сигнализаций подразумевают различный уровень сложности каждой из этих систем. Для охранной это может быть сложное многоуровневое зонирование, с применением различных видов датчиков и отдельного приемно-контрольного оборудования для каждой зоны. Для пожарной могут применяться неадресные или более дорогие адресные системы, с количеством датчиком и оборудования, определяемыми требованиями к противопожарной защите. Поэтому, даже теоретически, их объединение в одну систему не является оптимальным решением.

Использование комбинированной ОПС имеет ряд недостатков. Риски сбоя при работе охранной сигнализации переносятся на работу противопожарной сигнализации, которая, очевидно является более важной, так как отвечает не за минимизацию угрозы пропажи материальных ценностей, а за устранение угроз для жизни и здоровья людей. В комбинированной системе:

• В случае повреждения оборудования ОПС при попытке проникновения может пострадать функционал пожарной сигнализации.
• Ошибки эксплуатации панели управления или сбой программных средств ОПС могут привести к проблемам пожарной сигнализации.
• Различное рабочее напряжение питания охранных и противопожарных приборов создает дополнительный риск в случае поломок в блоках питания.

Индивидуальное обслуживание пожарной сигнализации позволяет избежать данных рисков.

На этапе проектирования охранной и пожарной сигнализации всегда подбирается оптимальная конфигурация систем, с учетом требований строительного законодательства, обеспечивающая максимальную безопасность жизни и здоровью людей и сохранность материальных ресурсов.

© «KRON construction», при полном или частичном копировании материала ссылка на первоисточник обязательна.

Охранно-пожарная сигнализация: функции, предназначение, виды, типы, классификация

Комплекс охранно-пожарной сигнализации — это современное решение двух основополагающих вопросов безопасности жизнедеятельности и производства. Объединение в одну систему пожарно-охранной сигнализации позволяет управлять всей сетью с единого пульта управления.

Системы охранно-пожарной сигнализации: из чего состоят и как работают

Системы охранно-пожарной сигнализации представляют собой сложные инженерные решения. Для их создания необходим труд различных специалистов: инженеров, программистов, электриков и так далее.

В стандартную комплектацию входит 5 элементов: аппаратура управления, хранилище информации о работе системы, датчики и сигнализаторы, приборы коммутации отдельных частей ОПС.

Предназначение ОПС

Пожаро-охранные сигнализации создаются для обеспечения круглосуточной безопасности объекта при возникновении возгорания либо проникновении посторонних лиц с целью хищения и порчи имущества.

Современные охранно-пожарные системы предоставляют информацию о точном месте начала возгорания, в автоматическом режиме сообщают о возникших неполадках в работе.

Стандартная комплектация ОПС

С технической точки зрения, ОПС — это единая сеть из оборудования и устройств, которая обеспечивает безопасность объекта охраны в соответствии с требованиями заказчика. В составе системы действуют следующие виды устройств и оборудования:

1. Оборудование для осуществления дистанционного управления из единого командного центра. В современных системах эту роль выполняет персональный компьютер с установленным специальным программным обеспечением. В случае необходимости расширения базовых функций по управлению к ПК могут подключаться модули дополнительного оборудования.
2. Информационные массивы для хранения информации, полученной в процессе работы всех датчиков и устройств ОПС. Для сохранности сведений хранилища подключают к резервным источникам питания.
3. Комплекс датчиков, которые анализируют необходимые изменения установленных параметров окружающей среды. В случае отклонения показаний от заданных эталонов, датчики немедленно передают сигнал тревоги на пульт управления. Общий принцип работы актуален и для пожарных, и для охранных датчиков.
4. Все устройства сигнализации при срабатывании должны приводить в исполнение механизм противодействия угрозе. Это может быть включение сирены, световых приборов, начало подачи пламегасящего реагента, отправка экстренного вызова в службу спасения.
5. Изделия, объединяющие все элементы системы в единую сеть. Коммутаторы, шлейфы, контроллеры, передающие информацию на панель управления либо получающие с нее информацию.

Важным условием при построении ОПС является совместимость всех элементов сигнализации. Самый надежный способ избежать проблем совместимости — это пробрести все оборудование у одного производителя либо купить готовый монтажный комплект. Все элементы охранно-пожарного оборудования должны официально поддерживать работу в предстоящих условиях эксплуатации.

Основные функции охранно-пожарной системы

К основным функциям следует отнести сообщение о произошедшем нарушении в работе либо срабатывании датчика, а также мониторинг и документирование обстановки на объекте охраны в период работы ОПС.

Типы систем пожарной сигнализации

Классификация ОПС досталась от входящих в состав охранной и пожарной сигнализации.

Базовое деление на типы систем пожарной сигнализации выглядит следующим образом:

• в комбинированных системах наиболее пожароопасные участки снабжаются адресными датчиками, а в остальные устанавливаются неадресные. Основная причина появления таких ОПС — это желание заказчиков сэкономить при проектировании и монтаже тревожной сигнализации.

Адресная

Адресные системы показывают конкретный датчик и место срабатывания режима тревоги. Обычно информация выводится как этаж и комната срабатывания. Это позволяет оперативно проверить действительность возгорания либо проникновения.

Более технологичная разновидность — адресные опросные комплексы. Они самостоятельно контролируют работоспособность датчиков, водящих в ее состав, отправляя сигналы проверки через равные промежутки времени. В случае отсутствия ответа от оповещателя, на пульте управления системой загорается уведомление о неисправности. Дальнейшая диагностика производится при визуальном осмотре.

Неадресная

Неадресные системы, которые только оповещают о наличии нарушения протоколов безопасности, но не указывают конкретного места срабатывания. Определяется только сработавший шлейф связи. В случае, когда на весь объект всего один шлейф, соединяющий датчики, то место пожара определить невозможно без обхода объекта.

Неадерсные опросные аналогичны предыдущему типу, с той лишь разницей, что не показывают точного расположения, вышедшего из строя оповещателя.

Адресно-аналоговая

Самая умная и дорогостоящая система – адресно-аналоговая. В обычной адресной системе сигнал от оповещателя передается в цифровом виде и сразу приводит в действие систему пожаротушения, запирания замков, срабатывание сигнализации и т.д.

В случае с адресно-аналоговой системой полученный от датчика сигнал о срабатывании анализируется специальным контроллером, который принимает решение на запуск программы противодействия угрозе. Наличие таких «умных» контроллеров обуславливает необходимость точной настройки и регулярного технического обслуживания.

Комплекс охранно-пожарной сигнализации — это современное решение двух основополагающих вопросов безопасности жизнедеятельности и производства. Объединение в одну систему пожарно-охранной сигнализации позволяет управлять всей сетью с единого пульта управления.

Проектирование и монтаж охранно-пожарной сигнализации

Верное проектирование системы пожарно-охранной сигнализации позволит надежно обеспечить безопасность охраняемого объекта. Ошибки, допущенные на этапе проектирования пожарки, в дальнейшем приводят к крупным затратам на исправление недочетов, либо установленная система неверно определяет угрозу, что приводит к убыткам от пожара или кражи.

Изначально определяются основные параметры:

1. Необходимая мощность ОПС.
2. Достаточное количество извещателей охраны и пожара.
3. Тип кабеля и характеристики необходимой системы коммутации.
4. Определение модели оборудования контроля работы и приема сигналов от датчиков.
5. Версия и разработчик ПО для пульта управления на базе ПК.
6. Определение совместимости всех элементов, подобранных на предыдущих этапах.

Наличие резерва по мощности является обязательным условием при создании проекта ОПС. Оптимальный запас для расширения до 25% от изначальной емкости системы. В случае использования неадресных систем, дальнейшее развертывание системы повлечет за собой необходимость прокладки нового кабеля и шлейфов связи.

Логичное решение по установке более дешевых безадресных датчиков не всегда оказывается верным. Действующие ГОСТы определяют, что расчетное количество безадресных датчиков должно быть вдвое больше, чем в случае установки адресных для одной и той же площади. Дальнейшее обслуживание дешевой безадресной системы выйдет дороже, так как такая ОПС лишена функции самодиагностики.

Для выбора проектировщиков доступны два вида связи элементов системы между собой: по кабелю или через радиоканал. Оптимальным, но и самым дорогим вариантом будет сочетание этих двух видов связи. В местах, где прокладка кабеля затруднена (проходят иные коммуникации, большая высота, особо прочное препятствие), рациональнее использовать связь по радиоканалу. Беспроводная связь хоть и более капризна к внешним помехам, но позволяет избежать привлечения специальной техники или сложных технических решений при прокладке кабеля.

Кабельные линии связи

Прокладка кабеля связи выйдет гораздо дешевле, в случае:

1. Наличия уже сделанного пути прокладки.
2. Если расположение подразумевает агрессивное воздействие внешней среды (контакт с водой, перепады температур).
3. Если дистанция настолько велика, что наладка беспроводной связи потребует использования мощных и дорогостоящих ретрансляторов.

Использование кабеля дает возможность выбора интерфейса подключения и соединения элементов системы. Особенно это удобно при наличии уже действующей ОПС, когда к ней подключаются новые участки контроля безопасности.

Линия связи через радиоканал

Процесс изготовления элементов радиоканальной системы связи требует высокотехнологичного производства. Для покупки стоит рассматривать изделия компаний, зарекомендовавших себя на рынке. Наиболее надежными считаются системы, передающие сигнал в двухканальном режиме (дуплексные). Они более мощные и менее подвержены влиянию помех от окружения.

Техническое обслуживание охранно-пожарной сигнализации

По правилам обеспечения пожарной безопасности, периодичность проведения проверки работоспособности ОПС- один раз в месяц. Ежемесячные затраты на проведение проверок вынуждают многих владельцев охраняемых объектов халатно относиться к требованиям инструкций и отмечать проверки только на бумаге. Нормы безопасности на малых объектах устанавливают ежеквартальную периодичность проверок пожарки. Но даже эти сроки не соблюдаются в угоду тотальной экономии на безопасности.

Основные причины поломок оборудования, входящего в состав ОПС:

1. Производственный брак, который может проявиться при первом запуске либо через какое-то время.
2. Повреждение устройств во время перевозки и складирования.
3. Ошибки при монтаже, приводящие к излишним физическим нагрузкам на внутренние и внешние детали датчиков.
4. Несоблюдение сроков проведения текущего технического обслуживания, указанных производителем.
5. Выработка ресурса эксплуатации.

Учитывая средний срок службы до 10 лет, выход из строя после длительной работы является одной из самых редких причин. Проводить проверку оборудования охранно-пожарной сигнализации имеют право только обученные сотрудники лицензированных фирм. Лучшим решением данного вопроса будет заключение договора на абонентское обслуживание ОПС в профильной организации.

Видео по теме
