Гидравлический расчет системы автоматического водяного пожаротушения и подбор пожарного насоса

Краткое описание системы АПТ

Цель гидравлического расчета — определение расхода воды на пожаротушение, диаметров распределительных, питающих и подводящих трубопроводов и необходимого требуемого давления и расхода для насосной установки.

Гидравлический расчет выполнен по техническим данным представленным в Приложение А (Гидравлическая схема расчета параметров)

Параметры установки пожаротушения торгового центра и других помещениях в подтрибунных пространствах принято в соответствии с требованиями СТУ:

— помещения объекта относятся к I группе помещений;

— интенсивность орошения — 0,12 л/(с·м 2 );

— минимальная площадь для расчета расхода воды — 120 м 2 ;

— продолжительность подачи воды — 60 мин;

— максимальная площадь, защищаемая одним оросителем — 12 м 2 ;

— расход воды на внутреннее пожаротушение здания от пожарных кранов составляет 2 струи с расходом каждой не менее 5 л/с.

Рабочей документацией предусмотрена защита от пожара автоматической установкой водяного пожаротушения со спринклерными оросителями RA1325 Reliable с коэффициентом производительности 0,42.

На магистральной сети трубопровода предусмотрен монтаж пожарных кранов на питающих и распределительных трубопроводах диаметром DN 65. Расстановка пожарных кранов выполнена с учетом орошения каждой точки защищаемых помещений двумя струями с высотой компактной струи не менее 12 м для помещений здания. При этом расход от одного пожарного крана составляет не менее 5,2 л/с, а требуемый напор у пожарного крана — не менее 19,9 м. вод. ст. (согласно табл. 3 СП10.13130.2009).

Трубопроводы установки пожаротушения выполнены из электросварных и водогазопроводных труб по ГОСТ 10704-91 и ГОСТ 3262-75 различного диаметра.

Источником холодного водоснабжения проектируемого объекта является проектируемый водовод. Напор в существующей сети водопровода равен 2,6 атм. (26,0 м).

Расчетная площадь для определения параметров насосной станции пожаротушения принята на отм.+21,600 (6 этаж), расположение распределительного трубопровода на отм.+28,300 (под перекрытием) с монтажным положением оросителей вертикально вверх. Участок принят для расчета по причине того, что является наиболее удаленным, тупиковым и высоко поднятым по отношению к другим участкам данной секции.

Внутренний противопожарный водопровод выполнен совмещенным со спринклерным водяным пожаротушением, общая насосная группа.

Для определения параметров насосной станции пожаротушения принято расположение основания для пожарных насосов на отм.-0,150 (1 этаж).

Максимальное расстояние между спринклерами 2,7-3,0 м (в форме квадрата с учетом технических требований и эпюры орошения или прямоугольной формы с соблюдением охвата орошения). Диаметр окружности, защищаемая одним оросителем 4,0м, соответственно один ороситель защищает площадь 12,5 м2.

Свободный напор в наиболее удаленном и высокорасположенном оросителе должен быть не менее 12 м (0,12 МПа). Расход через диктующий ороситель
Qmin = k√ Н = 0,42√12 =1,455 л/с.

На защищаемой площади 120 м2 требуется не менее 16 (120/(2,76*2,76)) оросителей, минимальная интенсивность орошения 0,12 л/(с·м 2 ), тогда расход воды каждого оросителя должен составить: л/с, где м 2 — площадь орошения, — число оросителей, л/(с·м 2 ) — нормативная интенсивность орошения.

Гидравлический расчет системы автоматического пожаротушение

Расчет производится для тупиковой не симметричной схемы.

Гидравлический расчет для подбора моноблочной насосной установки произведен в соответствии с Приложением В СП 5.13130.2009.

Основные показатели гидравлического расчета, представлены в таблице 1.

Таблица 1 Гидравлический расчет

Интенсивность орошения защищаемой площади с учетом орошения зоны спринклера совместно с соседними спринклерами по результатам расчетов получена i=0,318 л/(с · м2), что обеспечивает требуемую интенсивность i=0,12 л/(с · м2).

Производительность моноблочной насосной установки на отм. -0,150 в пом.Г.1.79 (Насосная ВПТ) 1-го этажа принята из условия обеспечения основным пожарным насосом расхода воды Q » 137,5 м3/ч и давления подачи Н=46,0м (эта цифра из графика насоса Q-H), жокей-насос принят с расходом воды Q » 5,45 м3/ч и давления подачи Н=54,4 м.

Данный расчет Вы можете скачать бесплатно (для личного пользования):

• расчет в формате Word — Гидравлический расчет АПТ
• принципиальная расчетная схема в формате ПДФ — Приложение А

Информация на сайте является интеллектуальной собственностью. Просьба ее не распространять на других сайтах.

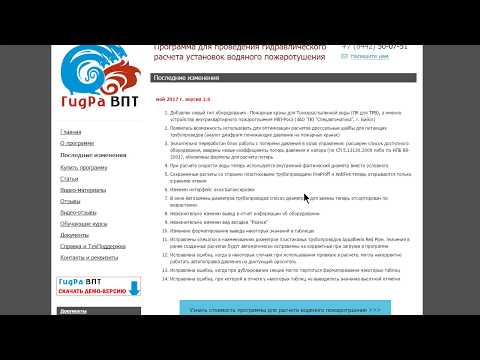

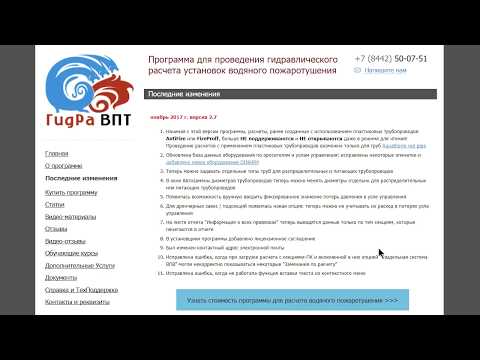

Программа ГидРаВПТ

Кому и зачем нужна эта программа?

Чтобы это узнать, послушайте.

Русскую Инженерную Сказку.

И объявил как-то царь: » Тому, кто сделает грамотный гидравлический расчет, да пожаротушение для дворца запроектирует, жалую дочку свою замуж и полцарства в придачу».

Иванушка-дурачок очень хотел и царевну и полцарства, да только расчеты делать не умел. Не зря ж его дурачком-то прозвали. Вот и пошел он помощи у Бабы Яги просить.

А та ему и говорит: «Бери бумажку, карандаш, куркулятор-арифмомэтр и садись за стол. Я тебя сейчас учить буду. Только сними сначала с полки во-он ту книжицу».

А книжица та весом, наверное, аккурат, если не с полцарства, то с царевну — точно.

Закряхтел Иванушка, когда в руки ее взял.

— А это пособие учебное для расчета гидравлического, — пояснила Яга. — Я по нему училась, а теперь тебя учить буду.

— Да сколько ж, такая учеба займет? — испугался Иванушка.

— Ну, никак не больше, чем сам расчет, — успокоила его Яга. — Ты не переживай, как закончим, будет твоя царевна уже не девкой легкомысленной, а зрелой женщиной! Самый раз замуж брать!

Испугался Иванушка и бежать из избушки. Долго-долго бежал Иванушка, пока к царству Кащея не выбежал.

Конец первой части.

Следующую часть читайте, пожалуйста, после небольшой рекламной паузы 🙂

Некоторые преимущества нашего программного обеспечения:

Легко работайте с одним ключом на любом количестве компьютеров. Например, днем в офисе, а вечером или в выходные из дома.

Доступные и понятные тарифы

от 3 дней до 12 месяцев.

Программа с 2011-го года успешно используется на всей территории России и в странах СНГ, а также

в Грузии, Монголии и Израиле.

Дедушка Кащей беду Иванушкину выслушал и сказал: «Не кручинься. Знаю, как помочь горю твоему. Вот тебе волшебная утилита. Она сама все посчитает, ты только данные правильно подставляй».

И обрадовался Иванушка и подставил данные, да так подставил, что весь расчет за день сделал. Сделал и возрадовался. И отнес данные уважаемому товарищу-господину царю.

А тот проверил, ногой топнул и сказал: «Ну-ка в темницу его! Что за лабуду он мне тут принес! Диаметр не тот! Расходы больше нормативных в десять раз! Давление космическое! И скорость движения воды завышена! Бездарь!»

И очутился Иванушка в темнице.

Нет, конечно, потом свадьба все равно состоялась.

Ведь Иванушка все-таки сделал верный расчет, потому что правильно применил волшебную инженерную утилиту.

И после этого дурачком его уже никто не называл. Ведь стал он с тех пор Иванушка-Инженерус )

Но мораль строга :

Всегда внимательно читай все инструкции, прилагаемые к волшебным утилитам.

И если все изучил и освоил, то расчет, что раньше день бы занял — и пяти минут теперь не отнимет.

«ГидРаВПТ» представляет собой уникальную программу для гидравлического расчета установок водяного пожаротушения, которая зарегистрирована и имеет необходимый сертификат соответствия.

С её помощью Вы сможете произвести все необходимые расчеты спринклерного и дренчерного водяного пожаротушения за короткий срок без ошибок и замечаний от экспертов и надзорных органов.

Расчет установок пожаротушения с «ГидРаВПТ» — это просто и удобно.

Новые и полезные функции и возможности добавляются в программу для расчета пожаротушения каждые 2-4 месяца.

На этом сайте Вы можете приобрести программу для гидравлического расчета пожаротушения, изучить видео-инструкции и руководство по ее применению, а также ознакомиться с комментариями и видео-отзывами реальных пользователей и довольных клиентов.

Дополнительные Услуги

ПРОВЕРКА гидравлического расчета, выполненного в программе «ГидРаВПТ», других программах или вручную ___бесплатно ВЫПОЛНЕНИЕ гидравлического расчета установок водяного пожаротушения или системы внутреннего противопожарного водопровода ___от 3000 руб.

ПРОЕКТИРОВАНИЕ автоматической установки водяного пожаротушения (АУВПТ) и/или системы внутреннего противопожарного водопровода (ВПВ) ___от 6000 руб. ПРОЕКТИРОВАНИЕ насосной станции пожаротушения (от трубопроводов вводов до узлов управления) ___от 9000 руб.

Видео-материалы

Статьи

Водяное пожаротушение. Вопрос-Ответ № 1-5. Текст.

Здравствуйте, уважаемые коллеги. В серии данных видео я расскажу про свой опыт, который у меня был по результатам обучения в 2016-2017 годах на курсах по повышению квалификации в Санкт-Петербурге (один раз я ездил) и в Москве. В Москву я ездил 2 раза в 2017 году. Здесь будет несколько видео из нескольких частей. Всего будет разобрано порядка 100 вопросов. На данных курсах я хотел освежить свои знания, повысить свои навыки, узнать что-то новое. Я тезисно конспектировал для себя те моменты, которые мне были интересны, которые показались новыми, другая точка зрения, в отличие от преподавателя. Либо что-то я хотел уточнить, либо что-то интересное. Простые, обычные требования, которые есть в нормах, которые я и так знал, здесь я не отмечал. Плюс, я собирал от пользователей своей программы Гидра ВПТ и подписчиков своего сайта также вопросы, которые задавал преподавателям. В некоторых вопросах у них были разные точки зрения, здесь я тоже, в данных видео озвучу данные моменты.

100 вопросов и ответов по водяному пожаротушению. Часть № 1 (1-5). Видео.

По следам обучения в г. Санкт-Петербурге (ЦНТИ «Прогресс», июнь 2016 г.) и г. Москве (Учебный центр «Такир», январь и апрель 2017 г.) были подготовлены уникальные обучающие видео-материалы из 20 частей, в которых рассматриваются

100 вопросов и ответов по проектированию автоматических установок водяного пожаротушения .

В этой статье представлено 1-ое видео — вопросы/ответы № 1-5.

1-ая ошибка расчета водяного пожаротушения: «Эпюры и графики вместо расчетов».

Многие проектировщики ошибочно определяют Давление (Р) на диктующем оросителе расчетным путем в зависимости от Коэффициента производительности оросителя (Кпр.) и требуемого Расхода (Q) данного оросителя. При этом требуемый Расход принимается путем умножения нормативной Интенсивности на площадь защищаемую оросителем, которая указана в паспорте этого оросителя.

Семинар «Установки водяного и пенного пожаротушения» из программы «Пожаудит» (ВНИИПО, 2009 год). Часть 1

Сегодня с вами побеседуем, и я вам расскажу о водяных и пенных установках пожаротушения, их основных элементных базах, системах нормативных документов, по которым проектируют эти системы, а так же, если успеем, внутренний пожарный водопровод.

Тренинг по проектированию автоматический установок водяного пожаротушения. Транскрибация. Часть № 1.

С чего начинается проектирование установок водяного пожаротушения. Изначально мы выезжаем на объект и получаем планировки, какое-то задание, смотрим на эти планировки по нашим нормам. Раньше было НПБ 110-03, сейчас СП 5.13130.2009. Определяем, что подходит пожаротушение, водяное, для объектов общественного назначения. Соответственно принимаем решение, проектировать водяное пожаротушение. Как только решение приняли, составляем техническое задание — чтобы не пролететь. По техническому заданию я буду показывать готовый проект 2007, он наиболее полный, и в нем есть что показать. Т.е, в нем будут старенькие ссылки, но они взаимозаменяемые с новыми нормами.

10 ошибок при проведении гидравлического расчёта установок водяного пожаротушения

Почему вода не тушит?

Экспертный обзор ошибок, допускаемых при проведении гидравлического расчета автоматической установки водяного пожаротушения (АУВПТ).

Как часто в попытках оптимизировать при проектировании, многие «специалисты» на выходе получают весьма неэффективную установку водяного пожаротушения.

В настоящей статье изложены некоторые наблюдения автора про тонкости гидравлического расчета установок водяного пожаротушения и ошибки, которые необходимо избегать при проведении его экспертизы. Приводятся частичный анализ существующей официальной методики расчета и некоторые выводы из собственного опыта проектирования.

1. Эпюры и графики вместо расчетов.

Многие проектировщики ошибочно определяют Давление (Р) на диктующем оросителе расчетным путем в зависимости от Коэффициента производительности оросителя (Кпр.) и требуемого Расхода (Q) данного оросителя. При этом требуемый Расход принимается пу¬тем умножения нормативной интенсивности на площадь защищаемую оросителем, которая указана в паспорте этого оросителя.

Например, если требуемая интенсивность 0,08 л/с на 1 м кв., а защищаемая оросителем площадь составляет 12 м кв., то расход оросителя принимается 0,96 л/с. А необходимое на оросителе давление высчитывается поформу-ле Р=(д/10*Кпр.)л2.

Этот вариант был бы верен, если бы весь объем воды, выходящий из оросителя, приходился бы только на его защищаемую площадь и при этом еще равномерно распределялся по всей данной площади.

Но фактически часть воды из оросителя распределяется за пределы данной защищаемой оросителем площади. Поэтому, для правильного определения давления на диктующем оросителе необходимо использовать только эпюры орошения или паспортные данные, где указано, какое необходимо давление создать перед оросителем, чтобы он обеспечил требуемую интенсивность на защищаемой площади.

Это требование указано в 1-ой части пункта В.1.9 приложения «В» к СП 5.13130:

«. определяется с учетом нормативной интенсивности орошения и высоты расположения оросителя по эпюрам орошения или паспортным данным давление, которое необходимо обеспечить у диктующего оросителя. ».

2. Почему диктующий ороситель не главный?

Расход всей секции часто принимается путем простого умножения минимальной защищаемой площади (указанной в таблице 5.1 СП 5.13130 для спринклерной АУП) на нормативную интенсивность или просто по минимальному требуемому расходу, указанному в таблицах 5.1, 5.2, 5.3 СП 5.13130.

Хотя в настоящее время в соответствии с методикой расчета, изложенной в приложении «В» к СП 5.13130 требуется вначале правильно определить расход самого удаленного и высокорасположенного оросителя (диктующего оросителя), затем рассчитать потери давления на участке от диктующего оросителя до следующего, потом с учетом этих потерь рассчитать давление на втором оросителе (ведь давление на нем будет больше, чем на диктующем). Т.е. необходимо определять расход каждого оросителя, находящегося на защищаемой данной установкой площади. При этом необходимо учитывать, что расход оросителей, установленных на распределительной сети, возрастает по мере удаления от диктующего оросителя, т.к. дав¬ление на них также возрастает по мере приближения к месту расположения узла управления.

Далее необходимо просуммировать расход всех оросителей, приходящихся на защищаемую площадь для данной группы помещений и сравнить этот расход с минимальных (нормативным) расходом, указанным в таблицах 5.1, 5.2, 5.3 СП 5.13130. Если расчетный расход будет менее нормативного, то расчет необходимо продолжать (учитывать последующие оросители, размещенный на трубопроводах) до превышения значения фактического расхода над нормативным.

3. Не все струи одинаковые.

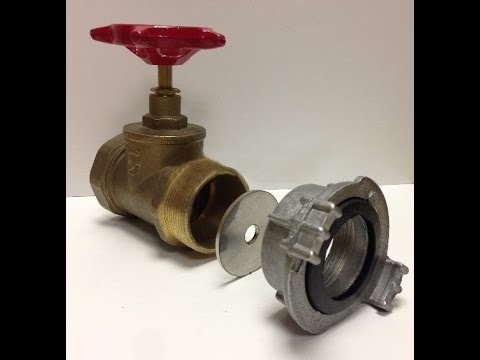

Аналогична ситуация при определении расходов пожарных кранов при проектировании совмещенной установки водяного по¬жаротушения и системы внутреннего противопожарного водопровода.

Первично расходы на пожарные краны определяются по таблицам 1 и 2 СП 10.13130, в зависимости от назначения объекта и его параметров (этажности, объема, степени огнестойкости и категории). Но во втором абзаце пункта 4.1.1 СП 10.13130 указано, что «Расход воды на пожаротушение в зависимости от высоты компактной части струи и диаметра спрыска следует уточнять по таблице 3».

Например, для общественного здания определили 2 струи по 2,5 л/с. Далее, по таблице 3 смотрим, что расход 2,6 л/с может быть обеспечен при длине пожарного рукава 10 м только при давлении 0,198 МПа перед клапаном пожарного крана DN65 и при диаметре спрыска наконечника пожарного ствола 13 мм. Значит и ранее определенный для каждого пожарного крана расход (2,5 л/с) будет увеличен как минимум до 2,6 л/с.

Далее, если у нас не один пожарный кран (две и более струи), то по аналогии с расчетом спринклерной установки, необходимо произвести расчет потерь давления на участке от первого (диктующего) пожарного крана до второго. Затем необходимо определить фактическое давление, которое будет у клапана второго пожарного крана с учетом его геометрической высоты, длины и диаметра трубопровода. Если давление больше, чем на первом ПК, то и расход второго ПК будет больше. А если давление меньше, то необходимо выполнить соответствующую поправку давления на первом ПК таким образом, чтобы давление на клапане второго ПК соответствовало ранее принятым (уточненным) по таблице 3 СП 10.13130.

Если же в системе три и более задействованных пожарных крана (струй), то расчет такой системы усложняется в разы и провести его вручную весьма трудоемко.

4. Штраф за превышение скорости.

При проведении гидравлического расчета АУВПТ важно, помимо расчета основных параметров (давления и расхода), учитывать несколько других значимых параметров и следить, чтобы они также были в норме. Например, нельзя превышать предельные скорости движения воды или раствора пенообразователя в напорных (питающих, распределительных, подводящих) трубопроводах более 10 м/с, и во всасывающих — более 2,8 м/с.

Стоит отметить, что скорость тем выше, чем больше значение расхода, а значит, при проведении расчета по мере удаления от диктующего оросителя и приближения к узлу управления, скорость в ветвях и рядках будет возрастать. Следовательно, диаметры распределительных трубопроводов, принятые в начале расчета для ветвей с диктующим оросителем, могут не пройти по параметрам скорости для ветвей в конце расчетной защищаемой площади.

5. Это у нас кладовая, но мы здесь вообще ничего не храним.

В соответствии с примечаниями 1 и 2 приложения «Б» к СП 5.13130:

«1. Группы помещений определены по их функциональному назначению. В тех случаях, когда невозможно подобрать аналогичные производства, группу следует определять по категории помещения.

2. Категория помещений определяется в зависимости от удельной пожарной нагрузки по СП 12.13130».

С этим вроде все понятно и, как правило, не вызывает вопросов. Однако далее в примечании 3 указано, что если складское помещение встроено в здание, помещения которого относятся к 1-ой группе, то параметры для такого (складского) помещения следует принимать по 2-ой группе помещений.

Например, в торговом центре или обычном магазине ко 2-ой группе у нас могут относиться так называемые кладовые, подсобки, гардеробы, бельевые и прочие помещения хранения, в которых величина удельной пожарной нагрузки составляет от 181 до 1400 МДж/м кв. (категория ВЗ).

Следовательно, если указанные помещения разных групп у нас защищаются одной секцией пожаротушения, то проектировщик должен сначала сделать расчет для всех помещений 1-ой группы, затем отдельно расчеты для каждого помещения 2-ой группы, потом выбрать диктующие параметры данной секции и не забыть скорректировать давление и расход для расчетных участков, которые не являются диктующими.

Кстати, далее в примечании 4 указано, что, если помещение относится ко 2-ой группе помещений, и величина удельной пожарной нагрузки более 1400 МДж/м кв. или более 2200 МДж/м кв., то интенсивность орошения следует также увеличивать в 1,5 или 2,5 раза соответственно. Данный случай больше относится к производственным объектам защиты, но требует, чтобы с расчетом водяного пожаротушения параллельно проводился расчет категорий помещений по взрывопожарной и пожарной опасности.

6. А эту трубу можно не учитывать.

Очень редко встречающаяся практика

— это расчет потерь давления в подводящем трубопроводе (от узла управления до напорного патрубка пожарного насоса). Как правило, обычно расчет ведется в лучшем случае до узла управления, хотя в зависимости от диаметра подводящего трубопровода и количества узлов управления, установленных на нем, потери давления на данном участке могут быть весьма существенными.

7. Семимильными шагами.

Часто ошибочно максимальное расстояние между оросителями принимается по таблице 5.1. СП 5.13130, т.е. 4 или 3 метра соответственно. Однако, для обеспечения равномерного орошения, максимальное расстояние между оросителями (при расположении их по квадрату) должно быть не более стороны квадрата, вписанного в окружность, образуемой защищаемой оросителем площади. Например, при защищаемой площади 12 м кв. расчетное расстояние между оросителями будет составлять всего 2,76 метра.

8. Три по сто в один стакан.

Не производится расчет количества и пропускной способности патрубков для подключения передвижной пожарной техники (пожарных автомобилей) с учетом максимального расхода, выдаваемого одним пожарным автомобилем на один такой патрубок. Суть в том, что стандартный пожарный автомобиль (например, автоцистерна АЦ-40(130)) имеет центробежный насос с расходом 40 л/с, но выдать этот расход он может только через два напорных патрубка (на каждый по 20 л/с). Даже возимый на автоцистерне лафетный ствол с расходом 40 л/с подключается к автомобилю также через два пожарных рукава.

9. Пожар может быть и НЕ в самом дальнем помещении.

Не производится сравнение требуемых расхода и давления в зависимости от месторасположения расчетной защищаемой площади. Необходимо рассматривать как минимум два варианта: в наиболее удаленной части секции (как указано в методике СП 5.130130), и, наоборот — в расположенной непосредственно вблизи у узла управления. Как правило, во втором случае расход получается больше.

10. И напоследок опять про дренчерную завесу.

Присоединяемые к трубопроводам спринклерной установки пожаротушения дренчерные завесы вообще редко когда рассчитываются в полном объеме, а их расход принимается формально из расчета 1 л/с на 1 м такой завесы. При этом расстояния между дренчерными оросителями также принимаются необоснованным и без учета взаимного действия соседних оросителей на каждую защищаемую точку. Здесь, как и при расчете спринклерной установки, необходимо учитывать увеличение расхода каждого оросителя при удалении от диктующего (в сторону расположения узла управления), суммировать эти расходы, а потом корректировать полученный расход с учетом фактического давления в точке присоединения трубопровода дренчерной завесы с общей системе трубопроводов установки.

В данном видеоматериале демонстрируется и разбирается 10-ть распространенных ошибок, которые допускаются при проведении гидравлического расчета установок водяного пожаротушения. Видео в двух частях. Общая продолжительность — около 1 часа.

Гидравлический расчет пожаротушения

Программа ТАКТ-Вода (включена в Единый реестр российских программ) предназначена для проведения гидравлических расчетов пожаротушения — численных расчетов гидравлических систем установок автоматического водяного и пенного пожаротушения, в том числе с применением оросителей тонкораспыленной воды.

При гидравлическом расчете пожаротушения с помощью программы ТАКТ-Вода конфигурация гидравлической системы может быть практически любой степени сложности, в том числе многокольцевой или решетчатой.

Под гидравлической системой понимается сеть соединяющихся и разветвляющихся трубопроводов с установленными на них устройствами истечения (оросителями). В качестве оросителей могут одновременно применяться спринклеры или дренчеры двух различных типов, а также пожарные краны. Таким образом, с помощью программы ТАКТ-Вода можно проводить расчет спринклерного пожаротушения, расчет дренчерного пожаротушения или же расчет для проекта водяного пожаротушения, включающего как спринклерную систему, так и дренчерную систему, а также пожарные краны.

При гидравлическом расчете пожаротушения предполагается, что в процессе тушения система заполнена водой (раствором пенообразователя) и находится под давлением водопитателя. При использовании программы ТАКТ-Вода число точек истечения воды из системы (оросителей) может быть произвольным, точка поступления воды в систему от водопитателя должна быть одна, а к каждой точке соединения или разветвления трубопроводов (узлу системы) должно подходить не более четырех труб, включая муфту оросителя.

Основное содержание гидравлического расчета пожаротушения — это нахождение величин давлений (напоров), возникающих во всех узлах системы и необходимого напора у водопитателя, если заданы все геометрические параметры системы и характеристики всех присутствующих в системе труб, а также задан минимальный свободный напор перед расчетными оросителями, обеспечивающий необходимую интенсивность орошения. Одновременно на основании полученных напоров в узлах производится вычисление расходов воды во всех трубах и в точках истечения, а также вычисление скоростей движения воды и проверка их соответствия требованиям норм, что необходимо при разработке проекта водяного пожаротушения.

В программе ТАКТ-Вода предусматриваются два способа ввода геометрических параметров системы и характеристик ее элементов.

Во-первых, если гидравлическую систему можно представить в виде решетчатой системы (см. руководство пользователя программы ТАКТ-Вода), то ввод может проводиться непосредственно в программе ТАКТ-Вода. Таким способом может проводиться расчет спринклерного пожаротушения или расчет дренчерного пожаротушения.

Во-вторых, гидравлическая система произвольной конфигурации может быть изображена и обработана в программе Autodesk AutoCAD ® с помощью графического приложения ТАКТ-Вода Графика. Результат обработки может быть импортирован в программу ТАКТ-Вода. При таком способе работы можно проводить расчет для проекта водяного пожаротушения, одновременно включающего спринклерную систему, дренчерную систему и пожарные краны.

Спринклерное пожаротушение

Спринклерная система пожаротушения представляет собой постоянно заполненную водой (раствором пенообразователя) под давлением сеть трубопроводов, на которой в качестве оросителей установлены спринклеры. Спринклер – это ороситель, отверстие которого закрыто тепловым замком, открывающимся при достижении температуры в помещении определенной величины, после чего начинается орошение защищаемой зоны.

В программе ТАКТ-Вода в режиме расчета решетчатой системы происходит автоматическое определение гидравлически наиболее неблагоприятно расположенной зоны, равной расчетной площади пожара, и только спринклеры, соответствующие этой зоне, считаются вкюченными, т.е. открывшимися. При работе с системой произвольной конфигурации необходимо указать включенные спринклеры с помощью соответствующего пункта меню графического приложения ТАКТ-Вода Графика.

Дренчерное пожаротушение

Дренчерная система пожаротушения представляет собой сеть трубопроводов, на которой в качестве оросителей установлены дренчеры. Дренчер – это ороситель, отверстие которого, в отличие от спринклера, всегда открыто, поэтому в дренчерных системах трубопровод заполняется водой (раствором пенообразователя) только во время пожара. С целью локализации части помещения, в которой произошло возгарание, часто осуществляют постановку дренчерных завес. Возникающая водяная завеса препятствует распространению пожара, а также дыма и токсичных продуктов горения.

В программе ТАКТ-Вода использовать дренчеры одновременно со спринклерами и пожарными кранами можно только в режиме работы с системой произвольной конфигурации. При этом необходимо все работающие дренчеры, также как и спринклеры и пожарные краны, указать с помощью соответствующего пункта меню графического приложения ТАКТ-Вода Графика.

Демонстрационный расчет водяного пожаротушения

Текущая демо-версия программы ТАКТ-Вода и графическое приложение ТАКТ-Вода Графика доступны для загрузки.

Для того чтобы Вы имели возможность оценить работу программы, ее разработчики готовы бесплатно провести для Вас расчет одной гидравлической системы. Для этого:

• Установите программу ТАКТ-Вода Графика (ее использование не требует регистрации) и подключите ее к AutoCad, как описано в инструкции по установке.
• Изобразите схему Вашей гидравлической системы в соответствии с правилами, описанными в руководстве пользователя программы ТАКТ-Вода Графика.
• При обработке информации выберите режим «Экспорт результатов в файл».
• Пришлите созданные программой три файла (с указанным вами именем и расширениями .ko2, .dwg и .tvd) разработчикам, адрес:

Результаты проведенного расчета будут Вам высланы.

В основе программы ТАКТ-Вода лежит разработанный авторами оригинальный алгоритм расчета гидравлических систем сложных конфигураций. Этот алгоритм применим не только к расчету систем водяного и пенного пожаротушения, но и к другим задачам, в которых необходимо находить давления и расходы воды во всех точках гидравлической системы, представляющей собой набор соединенных между собой трубопроводов, заполненных водой под давлением, и в нем присутствует произвольное число точек истечения воды из системы и точек поступления воды в систему.

Если Вам необходимо решать такие задачи — напишите нам, и мы попробуем Вам помочь.

Гидравлический расчет установки пожаротушения

Перед проведением гидравлического расчета установки пожаротушения любым огнетушащим веществом вначале выбираются исходные данные, тип оросителя, трассировка трубопроводов и схематично размещение оросителей на плане защищаемого помещения с указанием расстояний между оросителями и трубопроводами. При выборе исходных данных и требований к размещению трубопроводов и оросителей необходимо пользоваться НПБ 88-2001 * для установок водяного, пенного, газового, порошкового и аэрозольного пожаротушения.

В данном курсовом проекте необходимо определить диаметры трубопроводов и подобрать тип и параметры основного водопитателя для спринклерной установки водяного пожаротушения, защищающей помещение деревообрабатывающего предприятия.

Размеры помещения 26х24х4 м. Расстояние от защищаемого помещения до станции пожаротушения 20 м. Защищаемое помещение и станция пожаротушения расположены на первом этаже на одной отметке. Насосы запитаны от водопровода.

1. Определяем исходные данные для расчёта.

Интенсивность орошения водой J_н=0,12 л/(см 2 ), [НПБ88-2001*, п. 4.4, табл. 1] для 2 группы помещений по степени опасности развития пожара

[НПБ88-2001*, прил. 1].

Площадь для расчета расхода воды F_р = 240 м 2 .

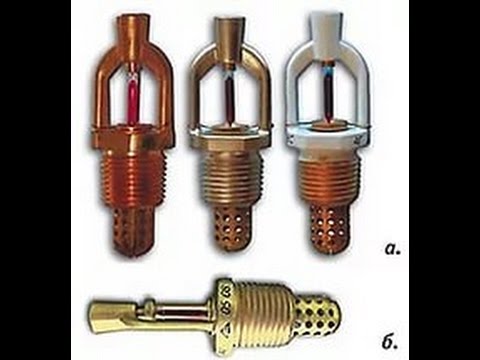

В качестве оросителя принимаем спринклерный ороситель типа СВНо10-Р68.В3 [ГОСТ Р 51043-2002].

Технические характеристики оросителей водяных и пенных приведены в справочных данных. (ЗАО ПО «Спецавтоматика» г. Бийск, Алтайского края)

Условный диаметр выходного отверстия d, мм

Минимальное рабочее давление Н_мин перед оросителем, МПа

Защищаемая площадь F_с, м 2

Коэффициент производительности К, л/(с·м 1/2 )

1.4. Производим трассировку трубопроводов и оросителей на плане защищаемого помещения (рис. 2.3.1.). Площадь орошения спринклерным оросителем согласно паспортным данным составляет F_ор=12 м 2 .

1.5. Расчетное количество оросителей на площади F_р = 240 м 2 .

2. Определяем требуемый напор у первого оросителя:

3. Определяем расход воды через первый ороситель

4. Определяем внутренний диаметр трубопровода и значение удельного сопротивления на участке 1 -2.

где V — скорость движения воды по трубам (рекомендуется V = 3…5 м/с), принимаем V=3 м/с, тогда

Принимаем трубы стальные электросварные [ГОСТ 10704-91] и диаметр условного прохода распределительного трубопровода на участке 1-2 равным d_{у 1-2} =25 мм, к_т = 3,44 л 2 /с 2 [НПБ88-2001*, прил. 2, табл. 1].

5. Определяем напор у 2 — го оросителя

6. Определяем расход через 2-ой ороситель

7. Определяем на участке 2-3

Принимаем d_{у 2-3} = 32 мм, к_т = 13,97 л 2 /с 2 .

8. Определяем напор у 3 — го оросителя

9. Определяем расход через 3-ой ороситель

10. Определяем на участке 3-4

Принимаем d_{у 3-4} = 40 мм, к_т = 13,97

11. Определяем напор у 4 — го оросителя

12. Определяем расход через 4-ой ороситель

13. Определяем на участке 4-5

Принимаем d_{у 4-5} = 45 мм, к_т = 28,7.

14. Определяем напор у 5 — го оросителя

15. Определяем расход через 5-й ороситель

16. Определяем на участке 5-А

Принимаем d_{у 5-А} = 53 мм, к_т = 110

17. Определяем напор в точке «А» для правой ветки рядка

Так как обе ветви рядка были симметричны, то = =32,89 м вод. ст.;

Следовательно, характеристика первого рядка при м вод. ст. и = 13,2 л /с будет равна

18. Определяем диаметр трубопровода на участке А-Б

Принимаем d_у = 76 мм, к_т =572

19. Определяем напор в точке «Б»

20. Определяем расход из оросителей 11-20.

21. Принимаем диаметр трубопровода от точки е до насоса d_у = 100 мм, к_т = 4322 л 2 /с 2

26. Общий расход (расчетный) будет равен:

34. Определяем требуемый напор у основного водопитателя (насоса) по формуле:

а) h_лин — суммарные потери напора в сети, которые определяются следующим образом:

h_распр — потери напора в распределительных трубопроводах:

h_ст — потери напора в стояке:

При высоте помещения 4 м — l_ст = 4 м.

h_подв — потери напора в подводящем трубопроводе

h_лин = 5,59 + 0,64 + 4,3 = 10,53 м;

б) h_кл — потери напора в клапане узла управления

Технические характеристики клапанов

F-200 ф-мы GRINNELL

Условный проход, мм

Коэффициент потерь напора, (м•с 2 )/л 2

принимаем в установке клапан типа КЗУ — 100, для него

где e — коэффициент потерь напора в узле управления, принимается по технической документации на клапаны.

в) z — разность отметок «диктующего» оросителя и оси напорного патрубка водопитателя (z = 3,8 — 0,5 = 3,3 м).

Требуемый напор у водопитателя будет равен:

Н_вод = 1,2 · 10,53 + 1,83 + 3,3 + 9,52 = 27,3 м.

По расходу Q_расч. = 26,39 л/с и по напору Н_вод. =27,3 м, пользуясь таблицей приложения 7, выбираем насосы марки 1Д 200-90б с электродвигателями мощностью 55,0 кВт, обеспечивающие подачу 160 м 3 /ч (44,4 л/с) и напор 62,0 м.

Принимаем два насоса — один основной, а второй резервный.

Компоновка установки пожаротушения и описание ее работы

Проектируемая установка водяного пожаротушения состоит из трёх блоков:

1. Защищаемые помещения деревообрабатывающего цеха, в которых установлены спринклерные установки.

2. Помещение персонала, где установлен прибор автоматического управления установками пожаротушения ППУ «ЩИТ»;

3. Помещение насосной станции, где расположены насосы, трубопроводы и водопроводящая арматура.

Установка работает следующим образом: при возгорании впомещении деревообрабатывающего цеха в начальной стадии развития пожара возникает загорание, в результате возрастает температура что приводит к срабатыванию теплового замка спринклера. Одновременно с началом тушения пожара вода от КПУ по кольцевой выточке клапана КЗУ — 100 и трубопроводу поступает к сигнализатору давления. Импульс от сигнализатора давления подается по электропроводам к сигнальному устройству на прибор «ЩИТ». Данный прибор передаёт сигнал на щит автоматики. В результате включается световая и звуковая сигнализация, отключается вентиляция. При падении давления в автоматическом водопитателе срабатывает электроконтактный манометр, сигнал от которого поступает на щит автоматики. Далее командный сигнал управления поступает на включение электродвигателя для работы насоса основного водопитателя. Далее огнетушащее вещество через узел управления и открытый клапан поступает в распределительную сеть к сработавшим спринклерам.
