Огнезащитная муфта: что это

Основной способ огнезащиты трубы из полимеров – противопожарная самосрабатывающая муфта. Есть два элемента ограждения: манжета и гильза, под которыми понимают отдельные изделия или составляющие одной конструкции. Защитные элементы называют обобщенно – муфтами, и наоборот: к ППМ иногда применяют указанные два термина как равнозначные, но все же правильнее их разграничивать.

Огнезащитная пожарная муфта – это ограждение в виде гильзы с манжетой со вспучивающимся при высоких температурах веществом, подходящее для диаметра трубы и надеваемое на нее в канале внутри плиты. Устройство и его действие напоминает противопожарные кабельные проходки.

    сталь (стандартно от 0,8 мм);

терморасширяющиеся (вспучивающиеся) прослойки. В составе часто используют интеркалированный графит, пенококс;

  • обработка поверхности (может быть и без нее): порошковая огнестойкая краска.

Противопожарные манжеты

Противопожарные манжеты для пластиковых (водопроводные, отопление) труб – элементы, удерживающие и фиксирующие вспенивающийся наполнитель. Устройство:

    внешняя оболочка из нержавеющей стали с замком (защелка, хомут);

внутри – прокладка из вспучивающегося при высокой температуре материала;

есть два варианта крепления муфты:

    на тело трубы (замок-защелка, обжимной хомут);

  • дополнительно для манжеты – фиксация к плите (полу, потолку) дюбелями, самонарезами через лепестки.

Для внешней оболочки используется сталь: свойства металла позволяют нагреваться корпусу оптимальное время для срабатывания огнезащитной вспучивающейся прокладки и одновременно быть устойчивым к пламени.

Противопожарные гильзы

Гильзы или футляры – цилиндры из простой или оцинкованной стали (0,05; 0,2; 0,8 мм), реже НГ полимер с расширяющимся огнезащитным составом. Чаще это специально созданные заводские изделия с прокладкой, надеваемые на трубу внутри канала (в плите, перекрытии, перегородке). Зазоры от стены могут заделываться противопожарными термостойкими герметиками, пеной для проходок.

Способы крепления как у противопожарных манжет, а также применяется (реже) внутренняя фиксация ППМ к стенкам ограждающей конструкции цементно-песчаным раствором.

Задачи и особенности гильз из огнестойких материалов:

    для ГВС и отопления обязательные СНиП 41-01-2003 п. 6.4.5 (СП 60.13330);

фиксируются раствором к стенкам перекрытия или хомутом к защищаемой поверхности, но внутри должен быть промежуток с НГ веществом: труба при нагревании/охлаждении расширяется/сужается, поэтому должна «гулять». В противном случае может произойти разрыв трубы и ограждающих конструкций, по стене пойдут трещины;

функции:

    огнепреграждение, автоматическая самосрабатывающая заделка проемов от проникновения пламени и продуктов горения;

защита от шума, влаги, запахов, грызунов, насекомых, микроорганизмов;

футляры позволяют заменить трубу без пробивки дополнительных отверстий;

  • усиление фиксации, герметизации.

Стандартно ППМ со вспучивающимся огнезащитным составом имеет стальной корпус. В роли прокладки выступают те же термореагирующие материалы, как у огнестойких кабельных проходок.

Для чего нужны и где устанавливаются ППМ

Вкладыш ППМ, расширяясь, герметизирует отверстие при выгорании пластика, а также в стыках, зазорах. Плотная пробка перекрывает доступ кислорода, создавая преграду для огня, продуктов горения. Если защита отсутствует, то пламя выжжет трубу и произойдет дальнейшее распространение пожара по зданию через образовавшиеся проходы.

Строительные нормы СП 30.13330 (СНиП 2.04.01-85) предписывают для водопроводов и канализации в зданиях определенный уровень огнестойкости. Пластик может его обеспечить, только когда монтируется с противопожарной защитой.

Обязательность ППМ предусмотрена актами:

    ФЗ N 123 ст. 137 п. 4 узлы пересечения должны иметь огнеупорность не ниже ограждения;

ГОСТ Р 53306 п.п. 3.1, 3.2 : для трубопроводов из полимеров предписываются отсечные защитные устройства, обжимные муфты из расширяющихся материалов;

СП 40-107-2003 п. 4.23 для ПП канализаций надо монтировать ППМ со вспучивающимися прослойками;

СП 41-102-98 п. 5.7 – обязательность гильз для труб;

  • рекомендательные материалы – ТР 83-98 (НИИМосстрой). Пункт 2.1: в многоэтажных жилых зданиях и сооружениях социально-культурного назначения рекомендовано использовать огнестойкие преграды – муфты со вспучивающимися прокладками EI 90 – EI180.

ППМ для пластиковых конструкций обязательные в местах пересечения противопожарных преград, перегородок (даже гипсокартонных), стен, перекрытий, панелей. Это обусловлено свойствами их материалов – поливинилхлоридов, полиэтиленов, полипропиленов, – выгорающих с образованием сквозных отверстий в проемах.

Муфты выполняют роль противопожарных отсечек:

    на проходах через перекрытия;

внутри технических этажей;

  • в местах вывода на крышу.

Обязательными являются муфты в категорируемых и нормируемых зданиях (производственных, складских), а также в общественных сооружениях, в МКД, если трубопроводы там пластиковые.

Надо ли ставить на стальные трубы

По НПБ именно противопожарные футляры обязательные только для внутренних магистралей из полимеров. Для чугунных или стальных труб (простой, нержавеющий, оцинкованной) огнестойкие гильзы не требуются, но и не запрещены – монтаж возможен, если это уместно, по желанию владельца помещения и по рекомендациям специалистов по ПБ.

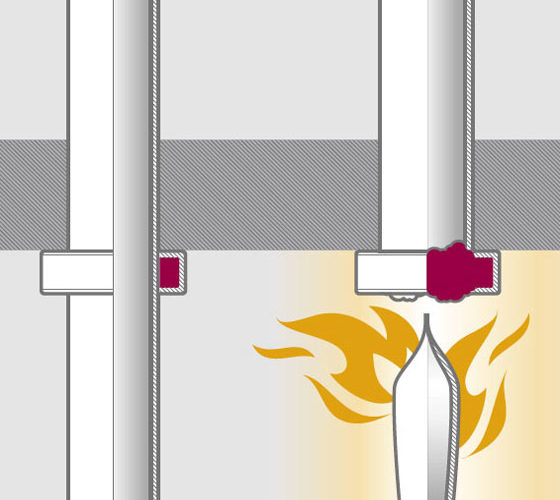

Как работает муфта при пожаре

Алгоритм активации и принцип работы ППМ:

    Внешние отрезки труб выгорают до манжеты около перекрытия, плиты.

Сталь корпуса передает тепло на вкладку, которая выдерживает температуры до +800 – +1000 °C и больше, – выше тех, из-за которых выгорел пластик.

  • Прокладка расширяется, плотно закрывая отверстие на выгоревшем месте, таким образом, преграждает путь для распространения пламени и дыма. Гильза имеет тот же принцип – она уплотняет зазоры, защищает от проникновения пожара.

Видео установки и испытаний ППМ Огнеза:


Требования к противопожарным манжетам и гильзам

Материал полимерных водопроводов: обычно это самозатухающий поливинилхлорид категорий Г1, Г2, реже используются негорючие полиэтиленовые или полипропиленовые трубы. Изделия маркируются: PP, PE, PVC, PE, PE-HD, PVC, PVC-U. Чаще всего ППМ для указанных полимеров универсальные.

Основное требование – соответствие пределу огнестойкости ограждающей конструкции по табл. 23 ФЗ N 123. Противопожарная муфта должна быть полностью НГ, сохранять установленное для нее изготовителем время, (стандартно до 120 – 180 мин.), свои противопожарные свойства (EI, EIW):

I – изолирующие качества;

  • W – выдерживание теплового потока критической температуры.

Марки и производители ППМ

Изготовители ППМ, это компании, специализирующиеся на огнезащите. Параметры для манжет и гильз по огнестойкости находятся в диапазоне: EI 90 – 180 (стандартно 120 – 180), в особых случаях – 240, температура эксплуатации -40 до +95 °C, срок работоспособности 25 – 30 и больше лет без технического обслуживания.

Сертификат соответствия обязательный. В маркировке часто присутствует буква R, обозначающая трубные вводы, например, манжета R 90 системы REHAU PLUS.

Температура расширения (+°C)/начало (сек.)/полная герметизация (мин.)

Geberit RS90 Plus

BIS Pacifyre MK II

Огнеза-ПМ 16, 20, 25, 32, 40, 50, 65, 80, 90, 110, 125, 160, 200, 225, 250

Эгида-ПМ 20 – 200

Огнебарьер-МП 16 – 160

Балтика-ПМ 16 –250

Как правильно установить огнезащитную муфту

Муфта монтируется при прокладке инженерных систем или на установленные трубопроводы – это позволяет делать раскрывающаяся конструкция с замком-стяжкой или защелкой, также обеспечивающей простоту замены.

Алгоритм монтажа противопожарных муфт на пластиковые стояки канализации, водопровода, отопления и другие инженерные системы (рекомендовано обратить внимание на Р.2 ТР 83-98):

    Гильзу надевают на отрезок в проходке.

Концы должны выступать на длину манжеты. Далее, раскрывают элемент и вставляют в него термореагирующий материал. Отгибают лепестки крепления.

Надевают манжету на выступающие отрезки. Проверяют качество прилегания. Не рекомендовано надевать на «голую» трубу, хотя в некоторых случаях допускается.

Отмечают через отверстия в лепестках точки, снимают устройство, сверлят перфоратором (сверла 0,6 – 0,8 мм) в перекрытии отверстия для дюбелей/анкеров.

  • Надевают снова манжету, плотно затягивают замок, прижимают к перекрытию, заколачивают полностью металлические дюбели/анкеры, вкручивают винты/анкерные болты.

Есть другие варианты монтажа, но они применяются реже: муфта без манжеты с заделкой гильзы негорючим материалом или только рукав у входов в проходку, а также крепление к стенкам канала раствором.

Производителями устанавливаются граничные температуры плавления пластика, при которых применяют муфты, обычно до +180 °C. Зазор между трубой: 5 – 10 мм или 10 – 20 мм в зависимости от модели ППМ. Внутренний диаметр изделия для типовых размеров водопроводов указывается в ТД.

Если рабочие температуры трубопровода высокие, то сначала надо нанести дополнительную изоляцию, а затем уже устанавливать устройство.

По п. 3.5.6 СП 40-108 муфта должна допускать перемещение/скольжение трубы по продольной оси. Рекомендовано делать выступ над уровнем пола на 1 – 3 см для изоляции от воды при потопе и улучшения защиты от огня.

Противопожарная муфта (манжета): модификации, зачем нужна и где применяется

Для того чтобы возводить современные здания и сооружения различного функционального назначения – от многоэтажных жилых домов до огромных спортивных, культурно-развлекательных комплексов, отличающиеся как большой высотой, полезной площадью, так и сложными архитектурными, объемно-планировочными решениями; сегодня специалистами проектно-конструкторских институтов, бюро, строительно-монтажных компаний используется множество новых материалов, о которых ранее по разным причинам и речи быть не могло.

Читайте также  Классификация зданий по пожароопасности

Одна из них – это несоответствие требованиям пожарной безопасности в строительстве, прописанное в государственных нормах/правилах. Выражается это в горючести, дымообразующей способности, небольшом пределе огнестойкости строительных конструкций, материалов. Однако возможность как значительно удешевить строительство зданий/сооружений в целом, так и снизить нагрузку на несущие конструкции строений постоянно требовало новых, порой неожиданных решений.

Использование таких веществ и материалов, как сталь, алюминий, пластик, полимеры позволило бы решить множество проблем в строительной отрасли. Если для металлических конструкций возможно выполнение огнезащиты мастиками, покрытиями, красками, то защитить пластиковые/полимерные изделия, и прежде всего трубы различного диаметра из полиэтилена, полипропилена или поливинилхлорида, подобным образом невозможно. Но, ученые, конструкторы придумали весьма простое, оригинальное решение, позволившее использовать их без ущерба для огнестойкости зданий, безопасности людей, находящихся в них.

Установка

Варианты установки противопожарных муфт

Именно таким способом удалось добиться разрешения на использование довольно легко деформирующихся, плавящихся под тепловым воздействием пожара, сгораемых/разрушающихся трубопроводов из полимерных/пластиковых материалов для внутренней разводки водоснабжения, водоотведения в зданиях, сооружениях.

Это не противоречит требованиям строительных норм/правил, таких как СП 30.13330.2016 «СНиП 2.04.01-85* Внутренний водопровод/канализация зданий», при условии установки противопожарных муфт согласно указаниям п. 4. ст. 137 ФЗ № 123, п. 4.23 СП 40-107-2003, п.п. 3.1, 3. 2 ГОСТ Р 53306-2009 при пересечении противопожарных преград – перегородок, стен, междуэтажных помещений, делящих строения на пожарные отсеки, квартиры и другие части/помещения. Это необходимо для обеспечения требуемого предела стойкости к огню строительных конструкций, исключения распространения пламени и дыма между ними, в случае возникновения пожара; что приводит, как правило, к выгоранию труб из полимерных материалов, образованию сквозных отверстий в строительных проемах.

Устройство противопожарной муфты – разъемного кольца/хомута с фиксирующей застежкой довольно простое:

  • Корпус, изготовленный из металла – сплавов алюминия или железа, в том числе из нержавеющей стали. Часто покрыт краской в декоративных целях, чтобы не портить интерьер отделки помещений, а также для защиты от коррозии.
  • Замок-застежка, стягивающий муфту, надежно фиксируя ее на трубе. Изготавливается из легированной стали, обладающей высокой прочностью, т.к. на него приходится большая часть эксплуатационной нагрузки.
  • Огнезащитный, расширяющийся/вспучивающийся под действием высокой температуры пожара, вкладыш, выполненный в виде ленты. Он нейтрален к воде, что важно, т.к. протечки в системах водоснабжении и канализации не редкость; пластичен, не токсичен, не имеет запаха. Под воздействием теплового воздействия пожара, быстро передающегося через металлический корпус муфты, в считанные секунды вспучивается, заполняя проем в противопожарной преграде.
  • Крепления на корпусе муфты для монтажа на потолок/пол, стену/противопожарную перегородку.
  • На торцах корпуса ППМ имеются зубцы, предназначенные для удержания терморасширяющегося материала внутри его.

Важно: кроме пассивной огнезащиты строительных проемов/отверстий, противопожарные муфты дополнительно фиксируют/удерживают вертикальные горизонтальные участки трубопроводы внутренних инженерных систем водоснабжения/канализации, придавая им надежность, в том числе в плане герметичности, прочности соединений/стыков.

Монтаж

Монтаж противопожарной муфты

Его упрощает, облегчает несложная конструкция таких устройств, позволяющая вести установку как в процессе разводки трубопроводов внутренних систем водоснабжения/канализации на стадии строительства, реконструкции/ремонта, так и в любой момент смонтировать их в уже эксплуатируемых, давно возведенных зданиях; резко повысив их сопротивление к распространению огня, дыма внутри строений через проемы для прокладки инженерных коммуникаций жизнеобеспечения, т.к. противопожарная муфта накладывается/фиксируется на установленные трубы.

Остается только закрепить ее шурупами на стене/перегородке или к полу/потолку. Следует отметить, что в промышленных зданиях строительные проемы в местах прохождения как инженерных систем водопровода/канализации, так и электрических трасс, других коммуникаций следует дополнительно тщательно заделать противопожарной огнестойкой монтажной пеной, мастикой или мокрой штукатуркой для обеспечения герметичности пожарного отсека/помещения, требуемого предела стойкости к огню строительных конструкций.

Возможен также монтаж ППМ частично внутри строительного проема в стене или перекрытии, так чтобы наружу выступала верхняя часть корпуса, с последующим заполнением его бетонным раствором/мокрой штукатуркой или огнестойкой пеной. В таких случаях не следует загибать к корпусу крепежные элементы корпуса муфты для большей надежности, жесткости соединительного узла внутри противопожарной преграды.

Для повышения надежности заполнения строительных отверстий/проемов в случае возникновения пожара ППМ монтируют с обеих сторон противопожарной преграды, соединяя металлическими стяжками.

На канализацию

Противопожарная муфта на канализационный стояк

Даже более нужна в плане защиты строительных отверстий/проемов от проникновения через них продуктов горения, пламени в смежные по вертикали/горизонтали помещения, чем такое огнепреграждающее устройство на трубы системы водоснабжения/отведения; просто потому, что они гораздо большего диаметра.

Стоит знать: область использования противопожарных муфт ограничена только внутренними трубопроводами систем жизнеобеспечения, выполненными из пластика, полимерных материалов. На металлические, в том числе оцинкованные, чугунные трубы устанавливать ППМ необязательно, не требуется нормативными документами по ПБ.

На трубу

Противопожарные муфты на трубах

Устанавливают в зданиях различного назначения, в которых смонтированы внутренние инженерные коммуникации из полимерных труб в:

  • жилых зданиях, прежде всего в многоквартирных домах;
  • зданиях лечебно-профилактических, оздоровительных, социальных учреждений – поликлиник, больниц, санаториев, домов престарелых, восстановления/реабилитации;
  • гостиницах, отелях, общежитиях, домах отдыха;
  • зданиях/сооружениях промышленных предприятий;
  • торгово-развлекательных, офисных комплексах;
  • зданиях аэропортов и вокзалов.

Противопожарная муфта для кабельной проходке

Самосрабатывающие на трубах

Обладают следующими преимуществами:

  • Огнестойкость – до 180 мин, что позволяет обеспечивать требуемый противопожарными нормами/правилами предел стойкости к огню всех типов внутренних преград – противопожарных стен, перегородок, перекрытий.
  • Они работоспособны при установке в любом пространственном положении – горизонтальном/вертикальном, под углом, если это необходимо в процессе монтажа инженерных систем внутри здания.
  • Период службы сравним со сроком эксплуатации здания до капитального ремонта, реконструкции, независимо от влажности воздуха, температурного режима в них.
  • Простота и легкость установки разъемной конструкции муфты/хомута.
  • Возможность установки на полимерные трубопроводы водоснабжения, канализации не только в новостроящихся объектах, но и в давно эксплуатируемых зданиях, в том числе во время проведения реконструкции, капитального и текущего ремонта.
  • При замене части или всего стояка, или разводки из полимерной трубы, необязательно снимать/демонтировать уже установленные муфты, достаточно их ослабить, что позволит удалить/смонтировать участки трубопроводов.
  • Не требуется специальное техническое обслуживание таких огнепреграждающих устройств, достаточно периодически визуально обследовать их конструкции для выявления следов коррозии элементов из металла, надежность крепления к стенам/перегородкам или перекрытиям, плотность посадки муфты на трубу.

В том числе все это, позволило склонить чашу весов в сторону необходимости/полезности использования труб из полимерных материалов вместо тяжелых, дорогостоящих стальных, чугунных инженерных сетей водоснабжения, канализации, включая ливневую, внутри зданий/сооружений.

Принцип работы

Производители и модели

Основная характеристика этого пожарно-технического изделия – диаметр. Так, разнообразие выпускаемых ППМ позволяет устанавливать их на канализационные трубы всех распространенных типоразмеров по наружному диаметру – от 50 мм для водоотведения до 110/160 мм для внутриквартирных/офисных стояков.

На российском рынке представлено немало ППМ различных производителей, например, следующие:

  • «ОГНЕЗА-ПМ». Компания «ОГНЕЗА» из Санкт-Петербурга производит весь спектр типоразмеров ППМ от 20 до 160 мм по внутреннему диаметру пластиковой/полимерной трубы. Цвет корпуса – белый/красный. Толщина терморасширяющегося вкладыша – от 4 до 15 мм. Вес изделия – от 55 до 900 г. Возможно изготовление по размерам заказчика.
  • «Огнебарьер». ППМ в корпусе из оцинкованной/нержавеющей стали под такой торговой маркой выпускает компания «СОЮЗПРОМТЕХ» из Санкт-Петербурга, специализирующаяся на выпуске огнезащитных материалов и устройств.
  • ППМ «Феникс» инжиниринговой компании «Унитэкс» из Москвы. Диаметр изделий – от 16 до 200 мм с высокой огнестойкостью – EI Корпус из нержавеющей стали с ленточным хомутом червячного типа.
  • ППМ «ЭГИДА-ПМ» диаметром от 20 до 160 мм в стальном корпусе с порошковым покрытием серого цвета, выпускаются ООО «ЭГИДА-ПРОФ» (г. Санкт-Петербург). Огнестойкость – EI

В заключение следует сказать, что не стоит пренебрегать установкой этих недорогих, но весьма эффективных устройств, как при массовом строительстве жилых многоквартирных, общественных зданий, строений промышленных предприятий, так и при возведении частных/индивидуальных, а также блокированных домов/таунхаусов; т.к. при небольших затратах это позволит избежать разрушений, большого материального ущерба в случае пожара.

Нормативная база для применения противопожарных муфт «Феникс-ППМ»

Компания «Унитэк» выпускает противопожарные муфты Феникс ППМ (ТУ 5285-028-72074398-2011) для защиты узлов пересечения огнестойких ограждающих конструкций трубопроводами из полимерных материалов.
Противопожарные муфты Феникс-ППМ предназначены для предотвращения распространения пожара через места прохода полимерных трубопроводов систем внутренней канализации и водоснабжения через стены и перекрытия.
Муфта устанавливается на трубопроводе в месте его пересечения с ограждающей конструкцией и крепится к ней дюбелями или заделывается в проеме цементным раствором.
Разъемный корпус, что позволяет устанавливать муфту на уже проложенные трубопроводы, изготовлен из нержавеющей стали, запирается в рабочем положении замком. Замок может быть двух видов.
Первый вид, стягивающий червячный замок позволяет надежно зафиксировать муфту на трубе в требуемом месте, что значительно облегчает процесс монтажа.
Второй вид замка, фиксирующий, превосходно зарекомендовал себя при монтаже противопожарной муфты в стесненных условиях

Феникс ППМ
Разъемный корпус из нержавеющей стали со стягивающим червячным замком

Читайте также  Остановка эскалатора при пожаре

Феникс ППМ (лайт)
Разъемный корпус из нержавеющей стали с фиксирующим замком

Внутри корпуса противопожарной муфты размещен вкладыш из терморасширяющегося материала.
Принцип действия противопожарной муфты основан на способности материала вкладыша к термическому расширению (вспучиванию) в десятки раз при повышении температуры окружающей среды. В условиях реального пожара и по мере роста температуры полимерная труба размягчается (температура плавления ≤ +180 °С) или даже выгорает.
При термическом расширении материала образуется «пенококс», который заполняет не только всю внутреннюю полость муфты, пережимая таящую пластмассовую трубу, но и отверстие в строительной конструкции, через которое трубы были проложены.
Тем самым создается препятствие для проникновения факторов пожара (огня и дыма) в соседние помещения.
В соответствии с действующими нормативной документацией, установка противопожарной муфты — обязательное условие принятия пожарной комиссией любого здания, оснащенного внутренними инженерными сетями из пластиковых труб.

Нормативные документы

Федеральный Закон от 22.07.2008 № 123

«Технический регламент о требованиях пожарной безопасности»

глава 31. Требования пожарной безопасности к строительным конструкциям и инженерному оборудованию зданий и сооружений.
статья 137. Требования пожарной безопасности к строительным конструкциям.
п. 4. — Узлы пересечения ограждающих строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже требуемых пределов, установленных для этих конструкций)

Свод правил «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»

п.5.2.4 Узлы пересечения строительных конструкций с нормируемыми пределами огнестойкости кабелями, трубопроводами, воздуховодами и другим технологическим оборудованием должны иметь предел огнестойкости не ниже пределов, установленных для пересекаемых конструкций. Пределы огнестойкости узлов пересечения (проходок) определяют по ГОСТ 30247, ГОСТ Р 53299, ГОСТ Р 53306, ГОСТ Р 53310.

ГОСТ Р 53306-2009

«Узлы пересечения ограждающих строительных конструкций трубопроводами из полимерных материалов. Метод испытания на огнестойкость»

Своду правил Госстрой РФ «Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб»

п.4.23 — В многоэтажных зданиях на трубопроводах следует устанавливать противопожарные муфты со вспучивающим огнезащитным составом, препятствующие распространению пламени по этажам

Изменение №2 в Технические рекомендации по проектированию и монтажу внутренних систем канализации зданий из полипропиленовых труб и фасонных частей, ГУП «НИИ МОССТРОЙ»

2.1. При проектировании систем внутренней канализации многоэтажных жилых зданий и зданий социально-культурного назначения для обеспечения требований пожаробезопасности рекомендуется предусматривать противопожарные преграды в виде муфт со вкладышем из огнезащитного терморасширяющегося (вспучивающегося) материала, обладающих пределом огнестойкости от ЕI 120 до ЕI 180

«Противопожарная муфта Феникс ППМ для узлов пересечения огнестойких ограждающих конструкций электрическими кабелями и трубопроводами из горючих полимерных материалов» — технические условия

Описание и назначение

Противопожарные муфты Феникс-ППМ предназначены для предотвращения распространения пожара через места прохода трубопроводов из горючих полимерных материалов (полиэтиленовым, полипропиленовым, из поливинилхлорида и др.), применяемым в системах водоснабжения, канализации, в пневматических магистралях, кабельных коммуникациях в гражданском и промышленном строительстве.
Муфты изготавливаются для труб наружным диаметром от 16 до 160 мм, а также других диаметров по требованию Заказчика

Противопожарные муфты

Здравствуйте, дорогие читатели.

В этой статье хочу поговорить о том, что такое противопожарные муфты.

Для чего и когда применяется это изделие?

Из чего изготавливается, как монтируется и каким образом защищает трубопровод.

Разберемся в вопросе полностью.

Противопожарные муфты

Во-первых, что это.

Противопожарная муфта — это разомкнутый хомут или кольцо,

имеющее специальную стягивающую застежку.

Материал изготовления этого элемента трубопровода – алюминий или нержавеющая сталь.

Сам фиксатор сделан из высокопрочной легированной стали.

В составе муфты имеется противопожарная терморасширяющаяся водостойкая лента.

При сильном нагреве она расширяется, заполняя проход между строительными конструкциями.

Иногда ее еще называют манжетой.

Зачем они нужны

Зачем вообще нам муфта на трубе?

А представьте себе пожар в здании, где канализация из труб ПХВ.

Как известно, пластик начинает деформироваться при нагревании до 180 °C.

А между стенами, перекрытиями тем временем образуется отверстие от выгоревшей трубы.

То есть, свободный проход для дыма и пламени.

Открытый огонь быстро перекидывается через отверстия между строительными конструкциями.

Поэтому противопожарная муфта обязательно монтируется на канализацию.

Другая опасность связана с открытием полости канализационной трубы.

Внутри труб канализации присутствуют газы, которые при утечке запросто вспыхивают.

А это чревато масштабным пожаром в целом городском массиве.

Канализация, конечно, не единственная сфера применения противопожарной манжеты.

Где применяются

Муфту монтируют на объектах разной специализации, где есть пластиковый трубопровод, таких как:

  • Больничные центры, дома престарелых, дома отдыха, реабилитационные центры.
  • Жилые сооружения, многоквартирные дома.
  • Отели, хостелы, общежития, гостиничные заведения.
  • Вокзалы, аэропорты.
  • Производственные предприятия.
  • Торгово-развлекательные заведения, многоэтажные офисы.

Противопожарная манжета монтируется лишь на пластиковый трубопровод.

Вам, конечно, никто не запрещает установить ее на металлическую или чугунную трубу.

Но правилами ПБ это не регламентировано.

Чугун и металл не расплавятся под воздействием открытого огня.

Противопожарные муфты для пластиковых труб обычно окрашивают красным, белым или серым цветом.

Материалы самих труб это ПВХ, ПЭ и пр.

Любую муфту ставят на водопроводы следующего типа.

  • Сливная канализация.
  • Пластиковый трубопровод.
  • Внутренняя канализация.

Что дает нам применение противопожарной муфты?

Ее наличие позволяет обеспечить нужный предел огнестойкости стройконструкции,

препятствует проникновению огня в соседние помещения.

Требования нормативов

Противопожарные манжеты, как элемент инженерных коммуникаций,

имеют определенные требования об установке.

Обязательность монтажа вытекает из следующих нормативов.

  • Ст. 137 п. 4 ФЗ № 123-ФЗ.
    О необходимом пределе огнеупорности для пересечений стройконструкций кабелями, трубами, другими технологическими элементами.
  • П.п. 3.1, 3.2 ГОСТ Р 53306-2009.
    О терморасширяющихся муфтах и пересечениях стройконструкций трубопроводами из ПВХ.
  • П. 4.23 СП 40-107-2003.
    Сообщает об обязательном монтаже муфт со вспенивающимися противопожарными материалами на водопроводы в многоэтажках.
  • П. 2.1 ТР 83-98.
    Об установке на водопровод манжет со терморасширяющимся вкладышем с огнестойкостью ЕI120-ЕI180 для многоэтажных сооружений и социальных культурных объектов.

Норматив ППБ 01-03 также упоминает о применении отсечек для любых видов пластмассовых труб.

Пункт 4.23 СП 40 отмечает, что в многоэтажных зданиях на трубопроводах следует устанавливать противопожарные муфты со вспучивающим огнезащитным составом, препятствующие распространению пламени по этажам.

В общем случае, противопожарная муфта должна обладать такими характеристиками.

  • Время противодействия огню от 3-х часов.
  • Вес 1,25 кг для трубы диаметром 210 мм.
  • Срок эксплуатации 50 лет.
  • Время нагревания перед вспучиванием термоленты до 15-ти сек.
  • Время полного вспучивания до 2-х минут.
  • Влагостойкость, защита от грызунов.
  • Удобство монтажа.
  • Надежная герметизация.

Бывают и универсальные муфты, которые могут устанавливаться на любые трубы, с диаметром от 16 мм.

Самой популярной считается манжета на канализационную трубу диаметра 110 мм.

Из чего сделаны

Устроена противопожарная самосрабатывающая муфта довольно просто.

Ее составляющие приведены ниже.

  • Корпус.
    Изготовлен из железного или алюминиевого сплава.
    Имеет антикоррозийную окраску.
  • Застежка.
    Нужна для стяжки манжеты на трубе.
    Высокопрочная легированная сталь. Это и есть фиксирующий элемент.
  • Термовкладыш.
    Расширяющаяся под воздействием температуры водостойкая термолента.
    Материалы – каучук и полимер.
    Она пластичная, не токсичная и без запаха.
    При пожаре корпус манжеты быстро нагревается, а лента расширяется и закрывает отверстие у противопожарного перекрытия.
    По этой причине муфту часто называют самосрабатывающей.

  • Крепления на манжете.
    Нужны для установки муфты на потолки, стены или другие перегородки.
  • Зубцы на торцах муфты.
    При нагревании удерживают термоленту внутри корпуса.

На заметку. Помимо защиты от огня, манжеты исполняют роль фиксаторов отдельных участков трубопроводов, придают герметичность и прочность стыковым соединениям.

Выполняем монтаж

Установка противопожарных муфт выполняется поэтапно.

Для работы нам нужны дюбели, саморезы, перфоратор и отвертка (ну или шуруповерт).

А также труба диаметра 110 мм (стояк) либо 50 мм (лежак) и подходящая манжета.

Порядок монтажа.

  1. Надеть муфту на трубу и защелкнуть кожух.
  2. Отогнуть лепестковые крепления в стороны.
  3. Подвинуть муфту к месту монтажа.
  4. Наметить точки для посадки дюбелей.
  5. Отвернуть корпус манжеты.
  6. Просверлить перфоратором гнезда для дюбелей.
  7. Зафиксировать муфту саморезами.

Следите, чтобы во время монтажа не оставалось зазоров в точке соприкосновения с опорной поверхностью.

Рекомендуется периодический осмотр самосрабатывающей муфты на прочность крепежа.

Сертификация

Нужен ли нам сертификат на противопожарную манжету?

Как средство обеспечения пожарной защиты муфта должна пройти сертификацию.

По старым правилам муфты сертифицировались на соответствие требованиям российского Техрегламента 123-ФЗ.

В сертификате также указывался предел огнестойкости изделия, например, EI 180.

Вы по-прежнему можете устанавливать на объекте муфты, выпущенные до 2020 г., сертифицированные по старому регламенту.

Но если это изделие с датой выпуска после 01.01.2020, то ему необходим сертификат соответствия ТР ЕАЭС 043.

Что запомнить

Подытожим, друзья, наш обзор противопожарной муфты несколькими основными его утверждениями.

  • Муфта препятствует распространению дыма и огня между стройконструкциями благодаря терморасширяющемуся вкладышу.
  • Используется только на пластиковых трубах – канализация, водопроводы производственных предприятий, общественных заведений, жилых домов.
  • Требования о монтаже устанавливают: ФЗ № 123-ФЗ, ГОСТ Р 53306-2009, СП 40-107-2003, ТР 83-98.
  • Манжета, изготовленная после 01.01.2020, должна иметь сертификат на соответствие требованиям ТР ЕАЭС 043/2017.
Читайте также  Пожарные насосы назначение и виды

Выбирая муфту, всегда обращайте внимание на материалы изготовления и наличие сертификата.

До встречи в следующей статье!

Похожие статьи:

  1. Кофулсо, гибкая подводка для пожаротушенияПриветствую вас, дорогие друзья! Сегодня мы поговорим о гибкой подводке.
  2. Трубопроводы для пожаротушенияЗдравствуйте, дорогие читатели. Сегодня предлагаю вам немного подискутировать о том, какие.
  3. Пиростикеры, что это такоеЗдравствуйте, дорогие читатели. В этой статье мы с вами рассмотрим.
  4. Автоматизация электрозадвижки пожаротушенияЗдравствуйте, уважаемые читатели. В настоящей статье мы с вами разберемся.
  5. Системы автоматического водяного пожаротушения, установкиЭта, без преувеличения, первое в мире огнетушащее вещество. Водой тушили.
  6. Огнестойкая кабельная проходкаЗдравствуйте, уважаемые читатели. Сегодня хотел бы поговорить с вами о.
  7. Подключение пожарной техники к насосной АПТЗдравствуйте, уважаемые читатели. В этой статье мы с вами рассмотрим.
  8. Проект реконструкции насосной АУПТ предприятияПроект реконструкции насосной станции пожаротушения здания ххххх выполнен на основании.
  9. Проект автоматика ПТ реконструкция насосной предприятияРасчет внутренних систем автоматического пожаротушения выполнен в соответствии с действующими нормами.
  10. Методика расчета тушения высокократной пенойЗдравствуйте, уважаемые читатели. В этой статье мы с вами подробно.

Понравилась статья ? Поделитесь с друзьями!

Противопожарная муфта: защитный элемент водопроводных и канализационных труб

Противопожарная муфта (ППМ) или отсечка — это изделие, которое используется для пассивной защиты от распространения огня в случае возгорания коммуникации. Монтируют этот элемент в тех точках, где трубопровод пересекает разнообразные ограждения. Такие муфты используются в разных полимерных коммуникациях: водопроводах, канализационных системах и т. д.

Противопожарные муфты предотвращают распространение огня по линиям коммуникаций в случае пожара

Сфера использования противопожарных муфт

На сегодняшний день огромную популярность на строительном рынке завоевали трубы из современных полимеров: полипропиленовые (ПП), полиэтиленовые (ПЭ) и поливинилхлоридные (ПВХ). Это связано с тем, что стоимость на пластиковые изделия ниже, чем на металлические аналоги, а транспортировка и монтаж таких полимерных труб отличается простотой из-за их малого веса.

Пластмассовые трубопроводы широко распространились и используются практически везде. Стоит отметить, что их прокладывают не только в хозяйственных целях, но и на различных предприятиях. Водопроводные и канализационные системы из полимерных материалов проходят через множество перекрытий.

Важно! Монтаж противопожарных отсечек является обязательным мероприятием, что регламентируется нормативной документацией пожарной безопасности ФЗ 123 от 22.07.2008.

В случае возгорания и распространения огня пластмассовый трубопровод размягчается от высокой температуры. Температура, необходимая для того, чтобы полимерная коммуникация начала плавиться, составляет примерно 180 °C. При такой температуре трубы размягчаются, а затем выгорают, из-за чего огонь может распространиться на соседние этажи через образовавшиеся дыры в перекрытиях.

Самоактивирующиеся противопожарные отсечки функционируют по принципу обычных фиксационных элементов для трубопроводов. В канализационных системах этот принцип выглядит так: муфта соединяет между собой трубопровод, который не имеет специального стыковочного элемента — раструба. Эксплуатационный срок таких муфт может составлять 50 лет. Основное отличие противопожарной муфты от обычного фиксатора в том, что внутри отсечки расположен специальный полимерный вкладыш, который расширяется под воздействием высоких температур.

Подобные муфты применяются в коммуникациях разного назначения и для труб всех диаметров

Противопожарные муфты играют роль барьера, исключая возможность распространения огня и дыма через перекрытия и стены. При пожаре, ППМ муфты блокируют точки прохода полимерных труб через перекрытия и стены, посредством расширения полимерного вкладыша.

Требования к противопожарным муфтам

ППМ используются для того, чтобы не дать пожару распространиться на соседние этажи, поэтому их монтаж рекомендуется, особенно в тех случаях, когда коммуникация расположена на предприятии.

Пожарная муфта содержит в себе специальное вещество, которое при большой температуре увеличивается в объёме до 10 раз. Направление расширения этого вещества как внутреннее (внутрь трубы), так и наружное. Исходя из этого, можно отметить то, что вещество противопожарной муфты заполняет собой отверстия в междуэтажных перекрытиях и стенах, перекрывая свободный доступ кислорода и купируя очаг возгорания.

Кроме этого, согласно положениям противопожарной безопасности (ППБ), такие приспособления монтируются для создания поясов в жилых и промышленных сооружениях.

Рассмотрим основные разновидности труб, на которые рекомендуется установка пожарных отсечек:

  • трубопроводы ливневой канализации. В таком случае монтаж отсечек проводится при переходе коммуникации через плиту перекрытия (на входе в здание);
  • пластмассовые канализационные трубопроводы. В правилах прописано, что при прохождении технических этажей и выходе на крышу рекомендуется монтаж противопожарных муфт;
  • пластмассовые водопроводы. Рекомендуется оснащать водопроводные коммуникации, сделанные из пластмассы отсечками в местах прохода через междуэтажные перекрытия.

Чаще всего подобные муфты устанавливаются в местах прохода труб через перекрытия

Кроме этого, в нормативной документации сказано, что установка отсечек обязательно необходима в случае, если коммуникация выполнена из такого полимера, как полипропилен.

Достоинства противопожарных муфт

Как и любое другое изделия, противопожарные муфты обладают некоторыми преимуществами использования. Рассмотрим основные преимущества таких устройств:

  • отсечки изготавливаются из огнеупорных материалов. Термодинамический материал обеспечивает надёжность при закупорке технических отверстий;
  • лёгкость монтажа и, кроме этого, возможность быстрого демонтажа устройства;
  • для установки противопожарной муфты не требуется никаких специальных инструментов и аппаратуры. Достаточно иметь перфоратор и фиксационные элементы (дюбели);
  • противопожарная отсечка обладает высокой устойчивостью к коррозийным воздействиям;
  • противопожарные муфты обладают высоким коэффициентом влагостойкости, что позволяет монтировать эти устройства в условиях повышенной влажности;
  • эксплуатационный срок этого приспособления, как правило, составляет около 50 лет, однако, возможны некоторые разбежности срока годности в зависимости от производителя.

Противопожарные муфты обладают множеством положительных качеств, их использование рекомендуется соответствующей документацией. Эффективность и надёжность этих устройств, а также длительный эксплуатационный срок, позволили им занять уверенные позиции на строительном рынке.

Устройство и материалы, используемые для изготовления отдельных элементов ППМ

Конструктивные элементы, входящие в состав отсечек изготавливаются из разных материалов и, соответственно, имеют некоторые отличия в технических характеристиках.

Обратите внимание! Пожарная муфта, как правило, состоит из двух основных составляющих: корпуса из металла и полимерного вкладыша.

Корпус муфты изготавливается из металла, внутри детали располагается полимерный вкладыш

Рассмотрим материалы, из которых выполняются отдельные составляющие ППМ:

1. Корпус. Корпус противопожарной муфты выполняется из стали, полученной методом холодной прокатки или же из оцинковки. Толщина корпуса (манжеты) может быть от 0,5 до 2 мм. Кроме этого, стоит отметить, что на стадии производства корпус окрашивают атмосфероустойчивой краской.

2. Замок. Он, как правило, производится из прочной гальванизированной стали. Замковое соединение (как и корпус) имеет защитный слой краски, который гарантирует долгий эксплуатационный срок этого элемента противопожарной муфты.

Основные технические характеристики противопожарных муфт представлены в таблице ниже.

Таблица 1

Внешний диаметр, мм

3. Загнутые (внутрь) зубцы. Зубцы выполняют две функции:

  • крепёжную функцию, удерживая полимерный огнеупорный вкладыш внутри детали;
  • направляющую функцию, обеспечивая расширение вкладыша при пожаре в нужных направлениях, что способствует быстрой закупорке технологического отверстия.

4. Лепестки крепления. Такие элементы фиксируются с отверстием, без особых усилий отгибаются и обладают длиной 35 мм. Такая длина обеспечивает простой и удобный монтаж. Помимо этого, стоит отметить, что большинство компаний производят индивидуальные детали под заказ. Такие детали могут иметь лепестки крепления от 70 мм и больше. Противопожарные отсечки с такими лепестками монтируются на трубы, которые прокладываются в металлических кожухах. Эта технология используется при строительстве монолитных зданий.

Противопожарные муфты могут различаться по внешнему виду и иметь разный тип замков

Этапы монтажа противопожарной муфты

Монтаж противопожарных отсечек не требует использования специальной аппаратуры и производится довольно просто. Рассмотрим поэтапно монтаж ППМ на трубу:

  1. Вначале необходимо перевести крепёжные лепестки изделия в рабочее положение. Для этого их нужно отогнуть под прямым углом (90°).
  2. На втором этапе необходимо произвести разгибание муфты, после чего надеть её на трубу.
  3. Далее, необходимо промаркировать места на стене или междуэтажном перекрытии, в которых будет производиться крепление противопожарной муфты. Это выполняется очень просто — через отверстия в лепестках крепления.
  4. На этом этапе необходимо просверлить отверстия в ранее отмеченных точках.
  5. В отверстия вбиваются обычные дюбеля.
  6. Далее, необходимо надеть на трубопровод полимерный термодинамический вкладыш.
  7. Затем корпус ППМ надевается на полимерный вкладыш.
  8. На восьмом этапе выполняется затягивание корпуса посредством металлического замкового соединения. Стоит отметить, что конструкция замка у разных моделей может отличаться.
  9. Далее, необходимо зафиксировать полученную конструкцию на стене или перекрытии. Для этого понадобятся анкерные болты.
  10. Ниша, в которую вмонтирована пожарная муфта, заделывается цементным раствором.

Полезная информация! Для того чтобы зафиксировать ППМ на рабочей поверхности рекомендуется использовать только металлические дюбеля. Это связано с тем, что при пожаре пластиковые крепежи, скорее всего, расплавятся.

Противопожарная безопасность должна быть обеспечена на объектах любого назначения, и трубопроводные системы — не исключение. Муфты — простые, но эффективные изделия, используемые как в бытовых, так и промышленных условиях.
