Установка ручных пожарных извещателей

Система пожарной сигнализации состоит из множества устройств. Одним из них является ручной пожарный извещатель (ИПР). Он нужен, чтобы вручную активировать противопожарные системы, если это не произошло автоматически. Служит сигналом для начала эвакуации.

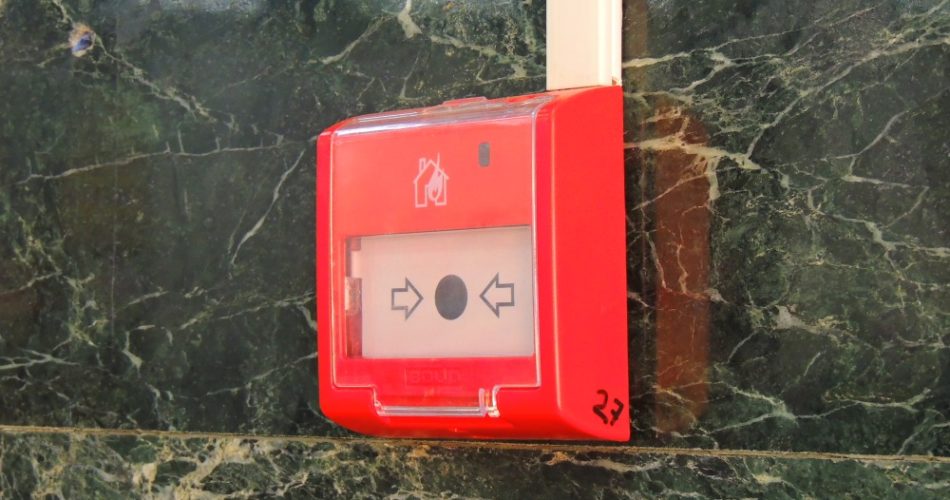

Выглядит как пластиковая коробка с прозрачной крышкой. Сверху надпись «Пожар» или «При пожаре открой крышку и нажми кнопку», внутри — кнопка активации.

Отличие ИПР от прочих извещателей в том, что он не может обнаружить возгорание. В нем нет датчика, который бы реагировал на один из факторов пожара. Поэтому ИПР активируется только вручную.

Виды ручных пожарных извещателей

ИПР бывают разными:

  • Самый популярный вид активирует сирену пожарной сигнализации. Он красного цвета.
  • Для активация пожаротушения цвет желтый
  • Для дымоудаления — белый.
  • Для разблокировки противопожарных дверей — зеленого.

Требования к размещению ручных пожарных извещателей

Правила установки ручных пожарных извещателей определяет СП 5.13130.2009.

Они должны устанавливаться на путях эвакуации, чтобы в экстренной ситуации как можно быстрее включить тревогу. Высота от пола — 1,5 метров, расстояние между ИПР внутри здания — не более 50 метров, снаружи — 150 метров.

Прибор нельзя закрывать мебелью или отделочными материалами. Доступ к нему должен быть свободен.

Возле прибора надо приклеить наклейку «ручной пожарный извещатель».

Как активировать?

Это может сделать любой человек, так как инструкция очевидна, а иногда прописана на крышке — поднять стекло, нажать на кнопку.

После активации ИПР не может сам вернуться в работоспособное состояние. Для этого нужно вернуть рычаг внутри короба в нулевое положение.

На взрывоопасных производствах устанавливают одноразовые ИПР. После использования их заменяют.

Активацией занимается ответственный персонал или обслуживающая компания согласно инструкции в паспорте устройства.

Как отключить?

Чтобы отключить ручной пожарный извещатель, необходимо отжать кнопку активации. И отключить сирену на приборно-контрольной панели.

Популярные модели

Все модели на рынке соответствуют ГОСТ Р 53325 и требованиям европейского стандарта SO 7240. Там прописаны требования к надписям, символам, размерам и их размещению на корпусе.

Если хотите купить извещатель пожарный ручной ИПР, обращайте внимание на:

  • простоту активации,
  • совместимость с приборной панелью пожарной сигнализации,
  • рабочее напряжение и силу потребляемого тока,
  • класс защиты корпуса IP40 – IP56,
  • диапазон температур — 30°C – +55°С,
  • влажность до 90%.

Вот список популярных моделей.

Извещатель пожарный ручной ИПР 3СУ.

Производитель: Болид

Розничная цена: 228 руб.

Многократный прибор, который включается нажатием на кнопку. Есть два световых индикатора: зеленый для дежурного режима, красный для срабатывания.

Извещатель пожарный ручной ИПР 513 3АМ

Производитель: Болид

Розничная цена: 585 руб.

Адресный многоразовый ИПР со световым индикатором и активацией по кнопке.

Извещатель пожарный ручной ИП 535

Производитель: Гарант

Розничная цена: 2 633 руб.

Взрывозащищенный, корпус из ударопрочного армамида. Активация кнопкой.

Установим пожарные систему пожарной сигнализации и сделаем скидку 30% на проект. Звоните: +7 (812) 409-40-01

Извещатели пожарные ручные: современные требования

Заметно некоторое продвижение в направлении гармонизации ГОСТ Р 53325 с евростандартами. Возможно, в ближайшем будущем наш рынок избавится от ручных извещателей-головоломок, а пользователи — от необходимости заменять или « дублировать» ручные извещатели при потере ключей

Извещатель пожарный ручной ( ИПР), по определению из ГОСТ Р 53325-2009, — это пожарный извещатель, « предназначенный для ручного включения сигнала пожарной тревоги». Перевод ИПР в режим « Пожар» осуществляется посредством воздействия на так называемый приводной элемент, в качестве которого в настощее время по ГОСТ Р 53325 может использоваться буквально что угодно: рычаг, кнопка, хрупкий элемент или иное приспособление.

« Дублирование» ручных извещателей

Вероятно, при разработке первых конструкций ИПР учитывалась низкая надежность контактных переключателей, возможность окисления контактов, потеря пружинных свойств и т.д. В результате стал выпускаться ИПР с рычажным приводным элементом с магнитом и герконом. Геркон — это герметизированный переключатель с пружинным контактом из магнитного материала В дежурном режиме ИПР под действием магнитного поля контакты геркона были замкнуты. При активации ИПР рычаг переводился в горизонтальное положение, магнит удалялся от геркона, и его контакты размыкались. Возврат в дежурный режим ИПР возможен только с использованием специального ключа, который нередко теряется при длительном обслуживании.

Рис. 1 « Дублирование» ИПР

В результате можно наблюдать вот такую картину: два ручных извещателя, расположенных в одном месте, один ИПР в режиме « Пожар», другой — в дежурном режиме Чтобы ключ от нового ИПР не потерялся, его « спрятали» под защитную прозрачную крышку ( рис. 1).

Извещатели-головоломки

Очевидно, разнообразие способов активации ИПР только снижает уровень пожарной безопасности. На нашем рынке присутствуют настоящие головоломки с рычагами, скобами, планками в корпусах различных форм. Быстро определить, для чего предназначено данное устройство и как с ним обращаться, не представляется возможным.

Как перевести ИПР в режим « Пожар», должно быть понятно с первого взгляда в стрессовой ситуации во время пожара

« Понятные» ручные извещатели

В европейском стандарте EN 54-11 установлены четкие требования по форме и размерам корпуса и приводного элемента, а также по форме и размерам символов. Это определяет отсутствие экзотических конструкций среди импортных ручников и простоту обращения с ними.

Рис. 2. Лицевая панель ручников по EN 54 — 11

По EN 54-11 допускается использовать только квадратный корпус с размером лицевой части от 85×85 до 1 35×1 35 мм и только с плоским приводным элементом — квадратным или прямоугольным. Квадратный приводной элемент составляет 25% площади лицевой панели, а прямоугольный — 32% площади при соотношении сторон 1:2 ( рис. 2 а, б).

Гармонизация ГОСТ и евростандартов

Можно отметить некоторое продвижение в направлении гармонизации нашего ГОСТ Р 53325 севростандартами. Так, в проекте новой версии присутствуют в виде рекомендаций примеры конструкций ИПР и используемых символов, их расположения и размеров из стандарта SO 7240. В требованиях к конструкции ИПР кроме квадратных корпусов с приводными элементами квадратной и прямоугольной формы, присутствует пример внешнего вида ИПР с круглым корпусом и приводным элементом круглой формы.

Приведены евросимволы, которые должны наноситься на лицевую поверхность ИПР а также указано, в каком месте их следует наносить. Например, символ « Домик» должен располагаться над приводным элементом на центральной оси лицевой поверхности ИПР В зоне расположения приводного элемента должен быть нанесен символ « Стрелки». Определен не только внешний вид каждого символа, но и их относительные размеры.

Кроме того, с введением в действие в ближайшем будущем новой версии ГОСТ Р 35525 ручные извещатели станут классифицироваться как в европейских стандартах — по двум классам в зависимости от числа действий, необходимых для активизации ИПР. Если для перевода ИПР класса А в режим « Пожар» достаточно выполнения одного действия, то ИПР класса В активизируются после выполнения двух действий. Первые воздействия на плоский элемент по усилию одинаковы в ИПР обоих классов, но в ИПР класса В затем производится еще, например, нажатие на кнопку. На приводном элементе ИПР класса В дополнительно наносится символ « Рука» ( рис. 2,6). Для ИПР класса А допускается наличие прозрачной крышки, защищающей приводной элемент от случайного воздействия. Возможно, в будущих версиях сводов правил будет определено назначение ИПР класса А и класса В.

Правила установки

Свод правил СП 5.13130.2009 определяет установку ручных пожарных извещателей на стенах и конструкциях на высоте (1 ,5 ± 0,1) м от уровня земли или пола до органа управления ( рычага, кнопки и т.п.); на расстоянии не менее 0,75 м от других органов управления и предметов, препятствующих свободному доступу к извещателю; на расстоянии не более 50 м друг от друга внутри зданий и не более 1 50 м друг от друга вне зданий.

Читайте также  Этапы боевого развертывания на пожаре

В соответствии с рекомендациями, приведенными в Приложении Н к СП 5.13130.2009 в производственных зданиях ИПР должны устанавливаться у выходов из цехов, складов и т.п., вдоль эвакуационных путей, в коридорах, а также на лестничных площадках каждого этажа, в кабельных сооружениях у входа в туннель, у аварийных выходов из туннеля и у разветвлений туннелей В административно-бытовых и общественных зданиях ИПР устанавливаются в коридорах, холлах, вестибюлях, на лестничных площадках и у выходов из здания. Освещенность в месте установки ручного пожарного извещателя должна быть не менее нормативной для данных видов помещений.

IP-видеосерверы, видеонаблюдения, программное обеспечение, видеорегистраторы, мониторы, Smartec, видеокамеры, Pelco, новинки

Ручные пожарные извещатели: виды, типы, характеристики и правила установки

Извещатель пожарный ручной – это, согласно ГОСТ Р 53325-2009, определяющего требования к техническим средствам АПС, техническое изделие для ручной отправки тревожного сигнала. Сокращенное название/аббревиатура – ИПР.

Такие изделия, дублирующие автоматическую передачу сигнала от других, подобных по назначению устройств, таких как тепловые, дымовые, газовые или извещатели пламени, входят в состав практически всех установок/систем АПС.

Кроме того, они могут использоваться как устройства дистанционного пуска станций/насосов внутреннего противопожарного водопровода, стационарных систем пожаротушения зданий/сооружений – дублирующие элементы автоматических, так и локальных установок ручного способа приведения в действие; включения систем аварийного дымоудаления/подпора воздуха, для разблокирования электромеханических/магнитных замков дверей аварийных выходов, а также как тревожные кнопки в составе охранной сигнализации.

Тем не менее основное назначение ИПР – это формирование сигнала «Пожар» вручную очевидцами, обнаружившими признаки пожара в помещениях зданий/сооружений, на территории объекта предприятия, где они находятся; в независимости от того, кем они являются – работниками, дежурным персоналом инженерных служб, сотрудниками охраны или посетителями.

Виды ручных пожарных извещателей

Различают два вида ИПР в составе систем АПС:

  • Пороговые. Традиционные извещатели о возникновении пожара в помещениях здания/на территории, передающие сигнал тревоги при замыкании/размыкании электрической цепи устройства, включенного в шлейф ПС. Значительным недостатком является отсутствие точного адреса очага возникновения пожара, в зависимости от того сколько зданий/строений на территории или помещений в здании/сооружений защищено данным шлейфом ПС.

Как правило, более четкой информации о локализации места возгорания, чем этаж здания или здание/группа строений на стандартных моделях приборов АПС с использованием пороговых ИПР получить просто невозможно, т.к. использовать отдельный шлейф ПС на каждый ручной извещатель нецелесообразно дорого.

  • Адресные. Большим принципиальным преимуществом таких ИПР является передача точных координат очага пожара в зданиях, на территории защищаемого объекта. Как правило, они используются в адресных или адресно-аналоговых системах АПС, использующих в качестве пульта охранного/пожарного поста наблюдения/контроля ПК с установленным соответствующим программным обеспечением. Последними разработками, современными моделями таких изделий, выпускаемых как зарубежными, так и отечественными производителями, являются ИПР, способные передать тревожное сообщение по радиоканалу или с использованием сотовой связи как GSM, так и других стандартов.

Стоит более подробно рассмотреть основные виды изделий, называемых ИПР, чтобы понять их принцип действия:

  • Извещатель пожарный ручной адресный. Согласно СП 5.13130.2009, устанавливающего нормы проектирования установок АПС/АУПТ, это ИПР, передающий одновременно с тревожным сообщением о пожаре на приемно-контролирующий прибор (ПКП) код адреса своего точного места расположения/установки в составе противопожарной автоматики защищаемого объекта.

Точность адресных ИПР – до расположения в помещении здания/строения или указания конкретного места на территории предприятия/организации позволяет оперативно проконтролировать сигнал о пожаре, принять необходимые меры без потерь драгоценного в такой ситуации времени; что гораздо более затруднительно во всех отношениях при использовании традиционных пороговых ИПР, включенных в протяженные по расстоянию шлейфы ПС, защищающие множество помещений в общественном, административном здании или строений на территории промышленного предприятия.

Это весьма удобно, наглядно видно на мониторе ПК при использовании автоматизированного рабочего места, например, с пакетом программного обеспечения комплекса системной охраны «Орион» от лидера российских производителей оборудования – НВП «Болид» из подмосковного г. Королев.

Использование адресных ИПР в таких централизованных комплексных системах контроля, в том числе с использованием камер видеонаблюдения, по понятным причинам, сокращает/предотвращает как количество ложных/случайных срабатываний, так и возможность умышленного нажатия таких извещателей, в том числе из хулиганских побуждений. При этом в один шлейф адресно-аналогового или адресного приемного контрольного прибора АПС могут включаться сотни извещателей, включая ИПР такого вида.

  • Извещатель пожарный ручной радиоканальный – это современное беспроводное устройство. Чаще всего используется в составе адресных интегрированных систем безопасности, защищающих объекты – комплексы зданий большой площади/этажности или сооружения промышленных, складских предприятий, расположенные на большой территории, где использование проводных систем затруднено, нецелесообразно или невыгодно по различным причинам. Передача устойчивого, надёжного сигнала тревожного сообщения ведется по выделенному радиоканалу на большое расстояние. Например, до 600 м на открытом пространстве у ИПР 51310-1, имеющего также маркировку ИПР-Р, производства компании «Аргус-Спектр» из Санкт-Петербурга.
  • Извещатель пожарный ручной электроконтактный – это самое старое по конструкции изделие, чья история использования насчитывает более века; но надежное, простое и, что немаловажно, недорогое устройство извещение о возникновении пожара. Несмотря на появление более «продвинутых» в техническом плане адресных, радиоканальных ИПР, в том числе использующих GSM-стандарт связи; массовое производство электроконтактных извещателей, принцип действия и устройство которых указаны в самом названии, не сокращается и сегодня. Они востребованы для оборудования помещений зданий, территории предприятий во всех типовых случаях, когда требования к их установке, точности определения места расположения не так высоки.

Хотя к такому общему виду – по принципу замыкания/размыкания электрической цепи, можно причислить и все остальные ИПР, традиционно к ним относят более «старые» модели изделий. Адресные, радиоканальные ручные извещатели получили собственное название из-за принципиально другого способа обмена информацией с совместимыми приборами АПС.

К различным видам/типам ИПР можно также отнести модели изделий в обычном исполнении для установки в помещениях, на территории, где им предстоит эксплуатация в нормальных условиях; и ручные извещатели во взрывозащищенных корпусах, монтируемые в помещениях категорий А, Б.

Технические характеристики

К таким параметрам относятся:

  • Простота, удобство использования ИПР по прямому назначению. Он должен легко отличаться на фоне отделки интерьера помещений, на стене здания, столбе/опоре при установке на территории, чему способствует красный цвет корпуса; контрастный, обычно белый цвет элемента извещателя, приводящий его в действие, а также размеры – минимально 5 тыс. мм 2 .
  • Конструкция обязана позволять приводить к его срабатыванию практически на бегу, когда человек, обнаруживший очаг пожара находится в стрессовой/экстремальной ситуации. И, конечно, не требовать предварительного изучения технического паспорта изделия, практического изучения его устройства.
  • Защита корпуса – не меньше IP ИПР должны быть устойчивы к вибрации, электромагнитному воздействию, высокой влажности воздуха, перепадам температуры окружающей среды в широком диапазоне, так их устанавливают не только в помещениях, но и на территории предприятий.

Все эти и многие другие технические требования, а также методики испытаний ИПР на «профпригодность» изложены в НПБ 70-98.

Следует отметить, что большинство требований рекомендательны, что позволяет производителям вовсю использовать свою фантазию в деле конструирования ИПР «отличных от других», что совсем не идет на пользу делу. Так, та часть устройства, которая приводит к его срабатыванию, может быть хрупким элементом, что следует/возможно разбить несильным ударом, а также рычагом, кнопкой или иным приспособлением (!). Говорить об унификации изделий при таких вольготных трактовках основного элемента ИПР просто невозможно.

В продаже присутствуют крайне неэффективные конструкции извещателей с рычагами, нажимными/сдвижными скобами, планками. Практически головоломки, созданные десятилетия назад, архаичные как по внешнему виду, так и по способам использования/возвращения в рабочее состояние после применения.

Поэтому при выборе модели изделия лучше всего воспользоваться мнением даже не специалистов проектных организаций, часто по привычке включающих в спецификацию рабочей документации устаревшее оборудование; а советами ИТР предприятий/организаций, выполняющих на основании лицензии МЧС работы по монтажу/обслуживанию систем АПС/АУПТ, чьи знания и опыт подскажут оптимальное решение для данного защищаемого объекта.

Читайте также  Тип противопожарных преград как определить

Установка

При выборе места монтажа ИПР следует руководствоваться приложением Н СП 5.13130.2009. Его основные указания – установка вдоль эвакуационных путей, у выходов из помещений/зданий, в вестибюлях, коридорах, на лестничных площадках с удобным доступом к ним, максимально возможным освещением.

Согласно НПБ 88-2001* высота монтажа ИПР – 1,5 м, а предельное расстояние между ними в помещениях – 50 м, на территории – 150 м. В последнем случае устройства должны защищаться от атмосферных осадков.

Производители моделей изделий

Чтобы хоть немного ориентироваться в многообразии товарной продукции, выпускаемой многими производителями оборудования АПС, стоит привести примеры некоторых популярных, следовательно, проверенных опытом монтажа/эксплуатации моделей изделий:

Извещатель пожарный ручной 513-10

  • Извещатель пожарный ручной 513-10. Производится ГК «Рубеж». Питание – 3–30 В, потребление тока – не больше 50 мкА. Размеры – 88 х 85 х 43 мм, вес – менее 0, 15 кг. Защита корпуса – IP Диапазон температуры эксплуатации – от – 40 до + 60℃. Отличный извещатель, чья конструкция, внешний вид, включая маркировку, соответствует как российским, так и зарубежным стандартам соответствия/сертификации; что немаловажно во многих ситуациях при проектировании, последующем техническом обслуживании.

Извещатель пожарный ручной 535

  • Извещатель пожарный ручной 535. С такой маркировкой существует довольно много изделий от разных производителей с дополнительными названиями. Например, ИПР 535 «Гарант» производства «Спецприбор». Этот извещатель имеет защиту корпуса IP 67, стойкость к агрессивной среде, взрывозащищенное исполнение. А также ИПР 535-7, выпускаемый компанией «Сибирский Арсенал». Это классический ручной извещатель из прошлого этих устройств с дополнительной крышкой для защиты «от дурака» и нажимной вниз кнопкой (!), как указано на изделии, а по факту – сдвижной конструкцией. Все вместе приводит к ненужным никому, излишним манипуляциям с устройством; а тот, кто, будет давить на такую «кнопку» – никогда никому не передаст сигнал тревоги.

Извещатель пожарный ручной ИПР 513

  • Извещатель пожарный ручной ИПР 513. Аналогичная ситуация с различными производителями, обозначениями/названиями, маркировками. Пример – вышеуказанный ИПР 513-10, а также следующее в списке изделие.

Извещатель пожарный ручной ИПР 513-3АМ

  • Извещатель пожарный ручной ИПР 513-3АМ производства НВП «Болид». Это современное адресное электроконтактное устройство, соответствующее самым высоким стандартам. В один шлейф ПС с использованием ПКП серии «С2000», выпускаемых компанией «Болид», можно подключить до 127 ИПР 513-3А, что впечатляет.

Выводы: найти ИПР, соответствующие ситуации, подходящие по совместимости с выбранными ПКП, техническим характеристикам и стоимости, несложно, если прибегнуть к помощи специалистов.

Нормы установки датчиков пожарной сигнализации

Своевременность извещения людей, находящихся на объекте, о задымлении и пожаре зависит от грамотной установки противопожарной системы, соблюдения принципов и правил монтажа. Стандарты установлены для каждого из элементов коммуникации, в том числе существует четкий регламент установки извещателей. Он зависит от типа пожарной сигнализации, ее разновидности, а так же требований и норм, предъявляемых к конкретной системе.

Важно! Одним из основных принципов размещения пожарных извещателей является монтаж в одном помещении двух приборов, вне зависимости от их типа. Это обеспечивает более достоверную информацию, и купирует риски ложных срабатываний.

Нормы и правила, регулирующие установку пожарных извещателей

Нормы установки пожарных извещателей, в том числе их число и порядок размещения определены правилами:

  • СП 5.13130 от 2009 года;
  • НПБ 88-2001.

Существуют и другие нормативные документы, которые определяют требования по типу приборов. Все стандарты разработаны с учетом обеспечения максимальной безопасности людей и имущества, а так же эффективного использования технических средств.

Совет. Поскольку все российские документы излагают исключительно теоретические требования к установке датчиков пожарной сигнализации, на практике чаще всего реализуют различные мировые стандарты. Например, английский норматив BS-5839 разрешает моделировать стадии возгораний и подбирать оптимальное место для приборов в конкретных помещениях.

Размещение тепловых линейных извещателей

Это оборудование актуально в масштабных помещениях: залы аэропортов и железнодорожных вокзалов, в холлах административных зданий, на складах и аналогичных объектах.

Оптические приборы

Эти точечные устройства, индексирующие дым, целесообразны в небольших комнатах: номерах гостиницы, палатах больницы и в квартирах.

Аспирационные приборы

Эти приборы используют в захламленных вещами помещениях: запасниках музеев, хранилищах библиотек и в архивах.

Дистанция между 2-мя приборами не может превышать 9 метров. Радиус действия пожарного извещателя – от высоты потолка.

Если высота потолков помещения превышает 12 метров, используется принцип двойного расположения: на стене и верхнем перекрытии. Между рядами расстояние должно быть не менее 2 метров. Так же целесообразно использовать, как линейные устройства, так и точечные модели.

Нормы монтажа и правила установки автоматической пожарной сигнализации

Непосредственная установка пожарных извещателей так же регламентируется нормативами, главный из которых – это визуальная доступность помещения для прибора, то есть отсутствие препятствий фиксации обнаружения возгорания. Устройства могут монтироваться на любые поверхности, в том числе и на оборудование. Пред работами отмеряют дистанции от углов до приборов, и расстояние между самими датчиками, на эти параметры нормами установки датчиков пожарной сигнализации в помещении определены такие значения:

  • 0,1 метра для потолочных устройств;
  • 0,3 метра для настенных устройств.

Следует учесть. Поверхности, где устанавливаются пожарные извещатели пламени, должны быть неподвижными. Фиксация на них приборов – жесткая. Это предотвратит возможные вибрации и ложные срабатывания.

Для каждого из типов оборудования применяются специальные правила.

Пожарные извещатели и датчики дыма

Приборы, предназначенные для индексации задымления помещения, рекомендуется, если это возможно, устанавливать под перекрытием. В случае если такое размещение невозможно, подойдут любые другие несущие конструкции. В любом случае необходимо предусмотреть максимальную площадь охвата.

Установка ручных пожарных извещателей

Ручные модели приводятся в действие человеком, они автономно обнаруживают возгорание. Правила установки этой охранно-пожарной сигнализации зависят не столько от типа прибора, сколько от особенностей конкретного помещения:

  • их монтируют на несущих конструкциях на высоте от 1,4 до 1,5 метра от пола;
  • места установки должны быть как можно дальше от магнитов любого характера и электрического оборудования, чтобы избежать рисков отказа при приведении устройств в действие;
  • в кабельных сооружениях приборы размещают у входов и разветвлений, доступ к ним должен быть полностью свободным;
  • правила установки ручных пожарных извещателей предписывают следующее размещение устройств в местах с максимальной проходимостью: на лестницах, в холлах, в коридорах у входов.

Установка автономных пожарных извещателей

Перед тем, как определить точки, где устанавливаются автономные пожарные извещатели, необходимо рассчитать их количество, необходимое в конкретном помещении. Обычно на каждые 30 м2 площади используется отдельный прибор, но значения могут варьироваться в зависимости от технических условий. Предпочтительней автономные устройства монтировать на потолок, учитывая следующие параметры:

  • дистанция от устройства до потолка не должно быть более 0,3 метра;
  • наиболее чувствительное устройство монтируется на расстоянии 0,1 метра от перекрытия;
  • если потолочная конструкция состоит из модулей, рекомендуется установка на каждом из них, при расчетах осуществляется процентовка площади в зависимости от конфигурации;
  • на многоярусных потолках целесообразно размещать приборы на каждом ярусе.

Следует избегать участков, на которые попадает прямой солнечный свет, зоны, соседствующие с приточной вентиляцией. В последнем случае требуется измерения скорости воздушных потоков, она не должна превышать 1 м/сек. Так же правила установки датчиков пожарной сигнализации автономного типа запрещают угловое размещение.

Установка светового табло и сирены

На масштабных объектах целесообразно использовать комплекс технических средств противопожарной безопасности, в том числе сирены и световые табло. К местам, где устанавливается такая пожарная сигнализация определены свои нормы и правила. Для световых табло и информационных указателей рекомендуется:

  • хорошо просматриваемые места с нормальным освещением, не мешающим воспринимать информацию;
  • таблички устанавливаются в поле зрения людей;
  • дистанция между указателями направления эвакуации не должна превышать 60 метров.
Читайте также  Чтобы успешно эвакуироваться при пожаре необходимо знать

Сирены можно использовать, как в здании, так и за его пределами. Устройства располагают не ниже 2,3 метра от пола, и не ближе 0,15 метра от потолка. Такие же требования предъявляются к приборам, которые приводятся в действие вручную. Установка световых, звуковых и речевых оповещателей должна выполняться на несущие конструкции.

Прекрасно показали себя на страже пожарной безопасности тепловые пожарные извещатели Болид. Эти оптическо-электронные устройства многократно помогали предотвращать серьезные пожары.

Проверка пожарной сигнализации

Требования пожарной безопасности по установке датчиков и других элементов сигнализации предписывают выполнение монтажа профильными компаниями, имеющими лицензию на выполнение таких работ и квалифицированных специалистов со специальными допусками. Целесообразно доверять техническое обслуживание и проверки систем тем же предприятиям, которые осуществляли установку. Сотрудники специализированных компаний обязаны ежемесячно проводить обследование на объектах, и составлять акты по каждому мероприятию. Цены и сроки выполнения работ по монтажу пожарно-охранной сигнализации зависят от возможностей конкретной компании и масштабов объекта.

Организация пожарной безопасности на предприятии сложная задача, которая решается простыми шагами

Обеспечить должный уровень безопасности на любом объекте несложно, нужно последовательно решить такие задачи:

Определение рисков

Выявлять опасные участки и места, где требуется сигнализация, должны специалисты, обладающие необходимыми компетенциями.

Выбор оборудования

Оборудование выбирается из принципов целесообразности и выделенного предприятием бюджета.

Проектирование и монтаж

Разрабатывать проект и осуществлять монтаж имеют право только специалисты. Любой надзорный орган потребует от руководства компании соответствующие подтвердительные документы.

Обучение пожарно-техническому минимуму в организации по программам ПТМ

Каждый сотрудник предприятия должен твердо знать свои обязанности и действия в чрезвычайной ситуации. Одни — переходит к руководству событиями, другие – дисциплинированно следуют к выходу. Весь персонал должен уметь обращаться с огнетушителями, комплектами и иметь некоторые навыки поведения при пожаре.

Соблюдение правил и норм эксплуатации технических средств

Технические средства противопожарной безопасности сохранят работоспособность и функционал только в том случае, если будут соблюдаться правила их эксплуатации и выполняться своевременное техническое обслуживание.

РУЧНЫЕ ПОЖАРНЫЕ ИЗВЕЩАТЕЛИ

Для начала – что такое ИПР. Существует два варианта использования этого сокращения. Как аббревиатура от «извещатель пожарный ручной» это буквосочетание:

  • применяется как сокращенное наименование всей группы извещателей этого типа;
  • входит в состав наименований конкретный моделей, например, ИПР-3СУ.

Эти технические средства пожарной сигнализации предназначены для ручного формирования сигнала «тревога». Существуют исполнения, позволяющие дополнительно управлять устройствами оповещения, электромагнитными замками и пр., за счет дополнительных контактов реле.

Честно говоря, не знаю зачем такая опция, поскольку те же системы оповещения, пожаротушения или дымоудаления должны включаться при срабатывании любых извещателей, входящий в состав сигнализации: ручных, автоматических, открывания пожарных кранов и пр. Лично я прекрасно обходился и обхожусь без подобных ухищрений.

По большому счету, главная идея применения ручных извещателей состоит в том, чтобы подать сигнал «пожар» вне зависимости от состояния автоматических датчиков.

Например, если они по каким-то причинам не сработали или возгорание обнаружено раньше, чем факторы его сопровождающие (дым, повышенная температура) достигли места их размещения.

УСТАНОВКА, ПОДКЛЮЧЕНИЕ И РАЗМЕЩЕНИЕ ИПР

Установка ручных извещателей обязательна при оборудовании объекта и определяется сводом правил СП5.13130.2009. Там можно найти все требования к размещению ИПР, но основные считаю нужным перечислить:

  • места установки – около эвакуационных выходов и на путях эвакуации;
  • высота установки ручного пожарного извещателя – 1,5 метра (плюс минус 10 см);
  • расстояние между ИПР – 50 метров внутри помещений и 150 м. вне их (не более).

Следует заметить, что выше перечислены практически все нормативные требования явно прописанные для ИПР в указанном своде правил. Но есть еще несколько рекомендаций, обеспечивающих удобство и надежность эксплуатации противопожарных систем.

Для любой сигнализации важным фактором является степень (точность) локализации места возникновения тревожного события.

С одной стороны, это повышает оперативность реагирования, с другой – упрощает поиск и устранение неисправности. Это, кстати, актуально при выявлении и устранении причин ложных срабатываний.

Кстати, для снижения вероятности ложных срабатываний ИПРы, следует устанавливать на возможно максимальном (но не менее 0,75 м) расстоянии от источников электромагнитных полей и других воздействий, способных повлиять на работоспособность устройства.

Про конструктивные исполнения и особенности применения этих технических средств я писал в материале про кнопки пожарной сигнализации, поэтому, чтобы не повторяться эти моменты опущу и перейду к вопросам подключения.

СХЕМА ПОДКЛЮЧЕНИЯ РУЧНЫХ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ

Здесь ма рассмотрим общие принципы подключения ИПР, конкретные схемы могут различаться, но:

  • во-первых, в большинстве случаев не сильно;
  • во-вторых, зная основной принцип вы без труда в них разберетесь.

Таким образом, схема подключения для каждого типа извещателя указана в его паспорте (инструкции, этикетке и пр.). Скорее всего, она будет похожа на приведенную на рисунке 1.

Здесь мы имеем:

1. Rдоп – дополнительный резистор, подключаемый к каждому извещателю.

Он ограничивает ток в режиме срабатывания и его номинал зависит от типа используемого приемно контрольного прибора – ПКП. Так что нужно будет заглянуть и в документацию на этот компонент системы.

2. Rок – устанавливается в случае если ручной извещатель является последним датчиком в шлейфе. Номинал тоже определяется типом ПКП.

Это для стандартных пороговых систем. Для адресных извещателей схема еще проще (рис.2). То есть подключение производится по принципу «пришел — ушел».

А радиоканальные (беспроводные), естественно к проводам подключать не нужно. Их инсталляция производится прописыванием адреса датчика в приемный модуль.

ОБЗОР НЕКОТОРЫХ МОДЕЛЕЙ РУЧНЫХ ИЗВЕЩАТЕЛЕЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Шире всего на рынке представлены, конечно, проводные пороговые исполнения. Из популярных моделей можно отметить:

Электроконтактный проводной извещатель, работает практически со всеми ПКП. Имеет модуль для включения дополнительных устройств и систем (о чем я писал выше).

Имеет световую индикацию «Дежурный режим», «Пожар».

Производится группой компаний «Рубеж» и для своей цены (порядка 200 рублей по состоянию на март 2020 года) является неплохим вариантом.

Но, как я уже говорил, по мне дополнительный модуль реле – лишнее.

По характеристикам похож на предыдущий, но попроще за счет отсутствия дополнительных релейных контактов. Может только формировать сигнал тревоги, а большего и не требуется. Несколько дешевле (170 руб).

Но есть несколько модификаций с дополнительными опциями. Например, ИПР-20ИZ. Все тоже самое плюс встроенная сирена.

Опять же, не понимаю зачем это нужно, к тому же производитель скромно умалчивает от уровне звукового давления оповещателя.

По большому счету все бюджетные исполнения варьируются вокруг описанных вариантов.

Взрывозащищенные, уличные, предназначенные для работы в условиях агрессивных средств извещатели я не рассматриваю. Это достаточно специфично и требуется не часто.

Следующая группа – адресные ручные извещатели. Их меньше, что в общем то, естественно. Как правило, адресные датчики совместимы с оборудованием определенного модельного ряда. Поэтому производят их компании, имеющие собственные разработки адресных систем сигнализации.

К числу таковых относится НПО «Болид» – известная и популярная компания. Следующий представленный извещатель – их производство.

Относительно дешевый (порядка 600 рублей) датчик. Работает в интегрированных системах безопасности «Орион», обладает «стандартными» характеристиками: световая индикация режимов «Дежурный» и «Пожар» и пр.

Существуют также беспроводные ручные извещатели, но для многих это «экзотика».

Для примера, тот же самый «Болид» предлагает модель С2000Р-ИПР по цене 1600-1700 ₽ (в зависимости от продавца) .

В целом, ИПР изделие несложное и недорогое (в массе своей). Каких то особенностей при выборе отметить не могу. Так что ориентироваться можно на тип системы сигнализации и стоимость.

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
